CAD使用PEDIT命令將直線與圓弧連接多段線的方法
在CAD中，使用PEDIT命令時，若選定的對象不是多段線，則系統提示“選定的對象不是多段線，將它轉化嗎？”，只有將選定對象轉換為多段線，才可以繼續執行多段線的編輯。接下來以一個例子給大家介紹一下使用PEDIT命令將直線與圓弧連接多段線的方法！

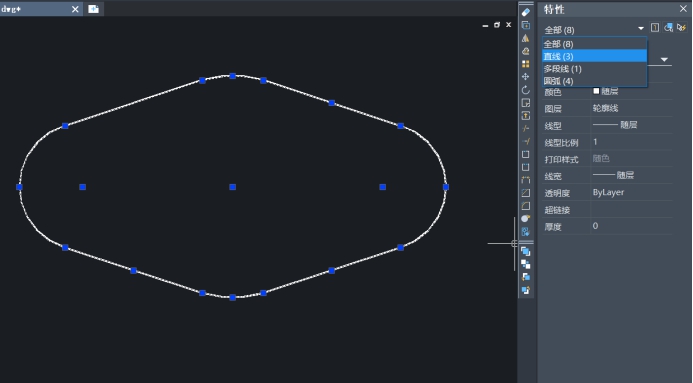

1. 如下圖所示，該圖形由3條直線、1條多段線和4段圓弧構成。

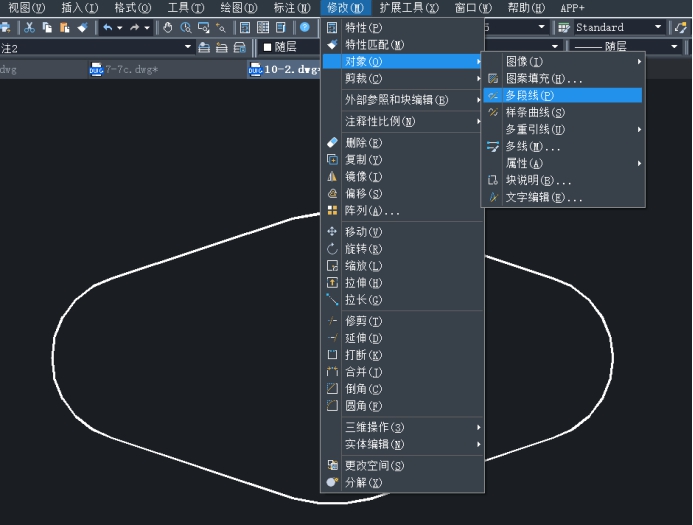

2. 依次點擊【修改】——【對象】——【多段線】按鈕，或者在命令行輸入PEDIT并按回車鍵確認。

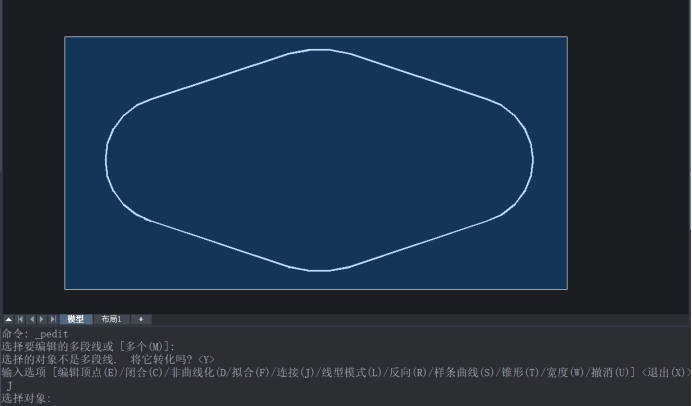

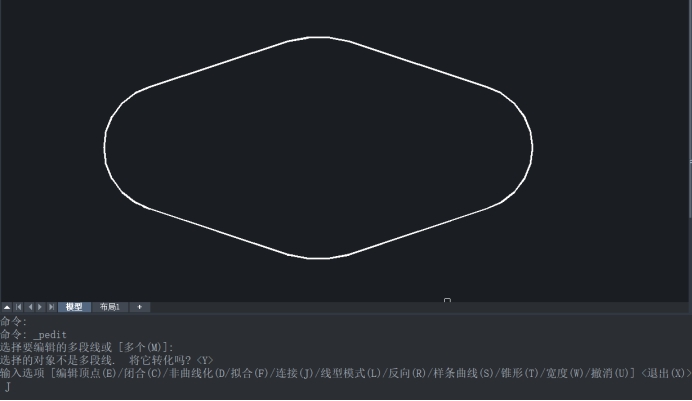

3. 根據命令行提示，任意選擇一條直線或圓弧，命令行提示選定的對象不是多段線，直接按回車鍵確認，將選擇的對象轉換為多段線。接著輸入“J”，按回車鍵，選擇合并方式。
4. 框選全部要合并的對象，按回車鍵，結束對象選擇。

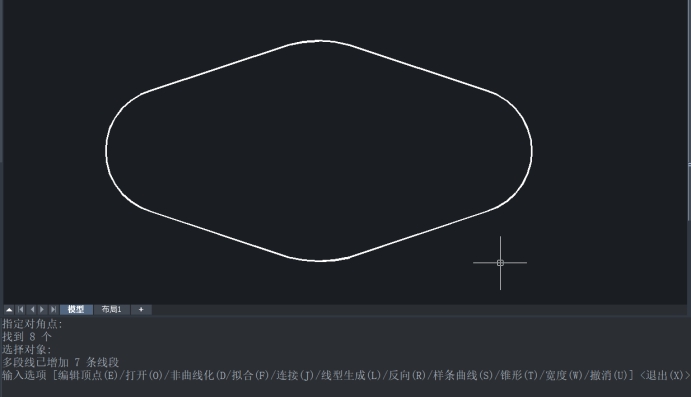

5. 系統提示多段線已增加7條線段，接著按回車鍵，結束多段線編輯命令。

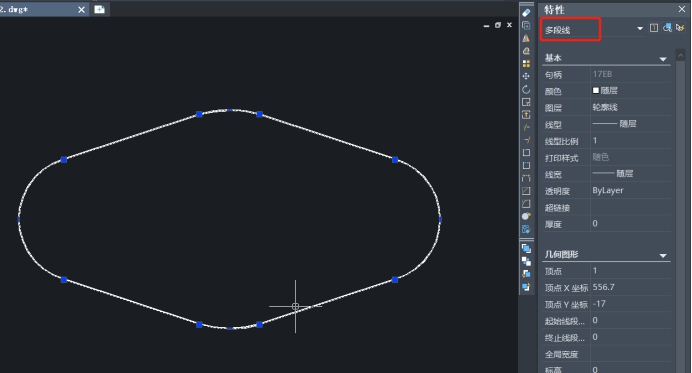

6. 拾取圖形，顯示如下圖所示，可以看到此時圓弧和直線已合并為一個多段線對象。
以上是在CAD中使用PEDIT命令將直線與圓弧連接成多段線的方法，大家學會了嗎？
