在實際生產過程中，經常用二維標注表示工程圖尺寸。但如果在生產或質檢環節都要用工程圖紙就不免有點繁瑣，同時也不能保證每個操作員都能看懂工程圖紙。因此，在三維設計中，如何更加準確而直觀地標注或看懂工程圖尺寸是設計師和操作員共同面臨的問題。三維CAD中望3D新增的“3D測量標注”功能很好地解決了這一問題，大大提升了使用者的工作效率。下面就來演示一下中望3D是如何做到的。

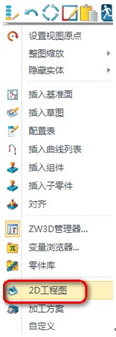

       第一步： 打開中望3D繪制的三維圖檔，鼠標右鍵，彈出對話框并點擊“2D工程圖”。見下圖1：

\



圖1/打開中望3D 2D工程圖

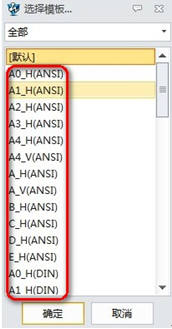

       第二步：選擇需要的工程圖模板，如A3圖框。見下圖2：

 \
                           圖2/選擇工程圖模板

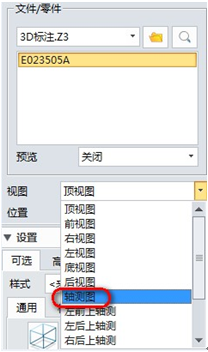

       第三步：在視圖處選取“軸視圖”。見下圖3：

                         \
                                圖3/軸視圖操作

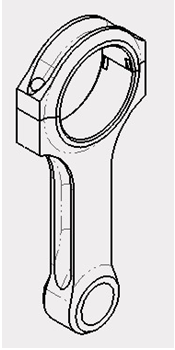

      第四步：投影進入到視圖中，選擇相應的位置進行投影。見下圖4：

                           \
                        圖4/選擇投影


      第五步：選取視圖，鼠標點擊右鍵，彈出對話框，選擇“三維測量”。見下圖5：

\
圖5/三維測量操作

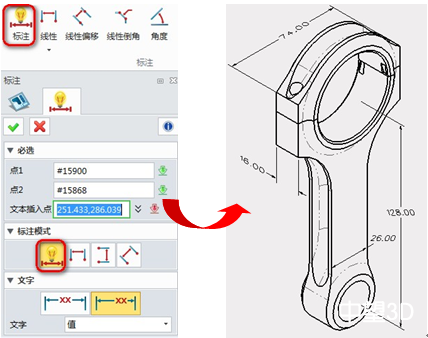

       第六步：可對零件進行三維標注。點擊標注，對零件進行選取標注。如標注兩端、圓心到圓心距離等。見下圖6：

 \



圖6/標注操作


可見，中望3D在2015年新增的“3D測量標注”功能，使用戶能夠直接標注產品尺寸，有效地幫助了使用者提高標注的直觀性與準確性。全新的中望3D2015除了更加直觀的3D標注功能以外，還有其他更為高效的工程圖應用。如需進一步了解，可以登入中望3D官網查閱。另外，想快速方便地學習和掌握三維設計軟件，可以參與免費的三維CAD網絡培訓（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），QQ號一鍵報名，贏取中望3D2015激活號。
