炎熱的夏天總少不了購置一款電風扇，今天跟大家分享的這款電扇增設了各種新功能，如遙控開關、搖擺功能，可以查看風速、濕度、溫度的動態液晶屏幕，還可以隨意更換香片或蚊香等。最為理想化的是，它添加了一個USB電源線接口，用戶可自行購買USB變壓器供電，也可以用電腦供電。體積小、攜帶方便、使用安全，設計也有個性。可見，要設計和生產這款風扇，需要復雜的三維CAD技術。那么，一款簡單方便、易學易的三維設計軟件則必不可少。我國國產的三維設計軟件中望3D，從草圖到實體創建、再到裝配，操作都快速方便，還有很多特色功能。比如掃略，在其他同類軟件中裝配和零件都是分開的，而中望3D中是同一個文件，這可以避免文件過多而引起的丟失和無法打開裝配體。下面就來向大家展示，如何用中望3D設計這款創意臺式遙控小風扇。

一、 繪制底座
1、 根據圖1尺寸繪制底座、拉伸；

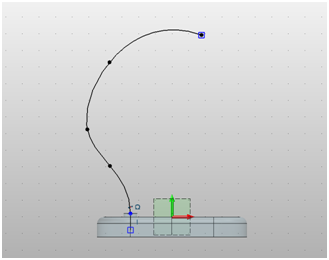

2、 繪制底座支架，用到樣條命令，如圖所示任意調整


圖1/ 中望3D樣條命令繪制底座

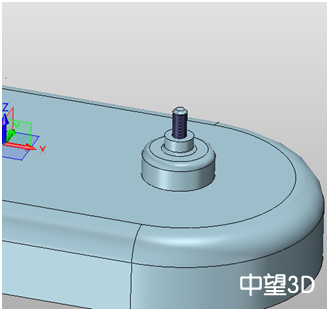

3、 另一側利用圓柱體+螺紋功能繪制風扇支撐，至此，風扇底座繪制完畢。

圖2/ 中望3D圓柱體+螺紋功能繪制風扇支撐

二、 風扇頭繪制
1、 利用球功能繪制球一個；
2、 分割球，留半球。

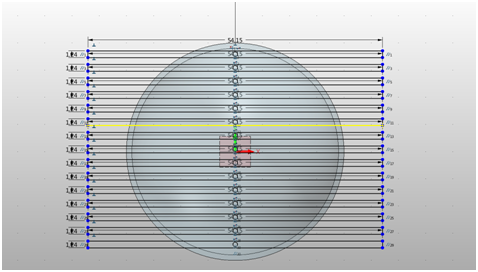

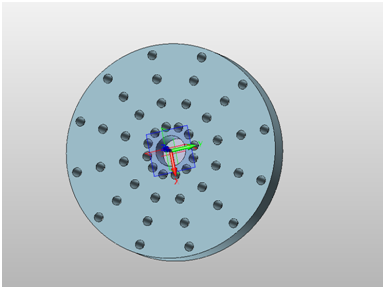

3、 繪制扇頭后面散熱孔，此處利用3D中投影曲線+陣列+鑲嵌功能，在附件視頻中我詳細繪制，兩個功能疊加，可以快速繪制出風扇散熱孔，非常實用。

圖3/ 用投影曲線+陣列+鑲嵌功能繪制散熱孔

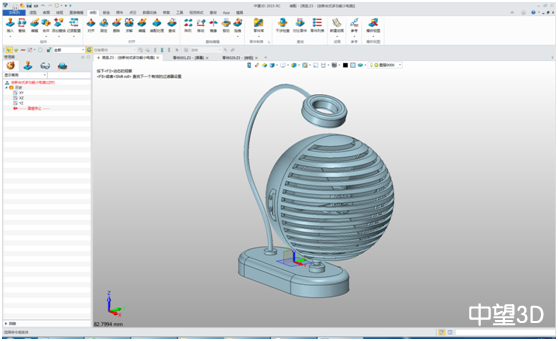

4、 繪制風扇頭USB,顯示屏槽，按鈕槽等其他細節部分。


圖4/  繪制風扇頭USB

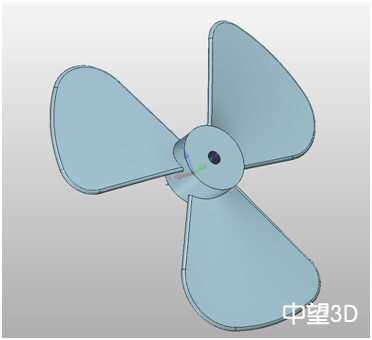

三、 繪制風扇葉，此處用到投影曲線+直紋+抽殼命令，進行混合建模，可以快速繪制風扇葉，也非常實用，是3D中命令結合實用的典型案例。后面我也附加視頻進行演示。


圖5/  用投影曲線+直紋+抽殼命令繪制風扇葉

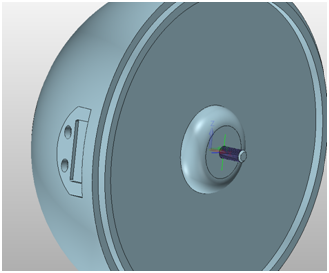

四、 繪制扇頭前半部分，此處利用陣列命令，可以快速繪制出風扇出風口


圖6/  用陣列命令繪制扇頭前半部分

五、 通過陣列命令繪制香片。


圖7/   通過陣列命令繪制香片


六、 最后進入裝配，將所有兩件組裝，對于缺少的按鈕，屏幕，以及固定螺母我們通過裝配中插入命令繪制，方便快捷。


圖8 /  通過陣列命令繪制香片


       以上就是繪制創意遙控小電扇的步驟，通過繪制小電扇，我們可以熟練掌握中望3D中許多實體建模與曲面建模的命令，這些命令在組合后可以更加快捷的完成我們想要的效果。而且，即使是零基礎初學者也可以快速掌握這些命令。近期，中望3D還推出了2015全新三維CAD精品實戰教程，即使小學生也可以快速掌握。歡迎免費下載中望3D2015最新精編實戰教程http://www.zw3d.com.cn/special/zhuanqu/list-103.html，還能贏取激活號、各種獎品和豐富獎金！

      最后附上圖紙和視頻的鏈接，歡迎免費下載哦！http://m.chuangyuled.com/community/thread-26200-1-1.html
