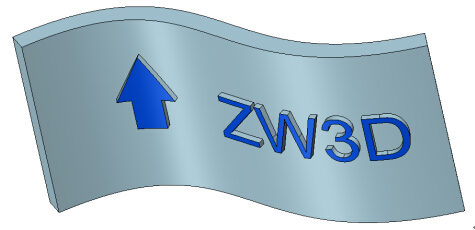

眾所周知，在使用三維CAD軟件進行拉伸的時候，拉伸的基準面與拉伸方向是兩個關鍵的因素。如果想在特征面上進行拉伸，特征面和基準面至少得是垂直或者水平的位置關系才可以實現，但要是曲面完全不符合上述的垂直或水平這兩個條件，怎么辦？這種情況，相信設計師們在曲面進行拉伸在實際設計工作中會經常遇到，比如要在曲面上打公司LOGO、雕刻字體、做MARK印等等。圖1是筆者用中望3D做出來的一個曲面上拉伸實體的效果圖。

圖1 曲面上拉伸實體效果圖



在一些常見的三維CAD設計軟件中，曲面拉伸的操作一般分為兩大類，一類是拉伸特殊的標識符，另一類是拉伸字體，這兩種情況的使用方法是有所區別，設計師需要根據實際情況來操作、調整。如果使用中望3D，這部分的工作就變得輕松多了。下面筆者跟大家介紹中望3D是如何實現在曲面上拉伸的。

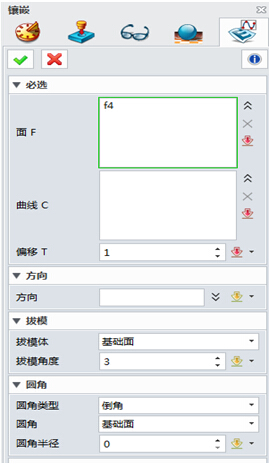

這項功能名稱，在中望3D中稱為“鑲嵌”，該功能化繁為簡，將標示符拉伸和字體拉伸融合為一個操作模式，以下是鑲嵌命令的設置界面。



圖2鑲嵌命令的設置界面



設置界面中各選項說明如下：

●     面F：定義需要鑲嵌的面，也就是你即將要進行拉伸操作的面。

●     曲線C：定義需要鑲嵌的曲線，這里重點強調一下，如果在曲面上的拉伸必須是投影曲線。

●     偏移T：定義鑲嵌特征的偏移值。當數值為負時一般生產凹陷特征，數值為正時則為凸起特征。

●     拔模：為鑲嵌的實體側面增加拔模角。

1、拔模體：定義拔模平面的位置。有基礎面、偏移和中間三個選項。基礎面指的是鑲嵌曲線的面；偏移是指拉伸出的面；中間是指基礎面和偏移面中間的虛擬一個面作為拔模體。

2、拔模角度：設置需要的出模角度。

●     圓角

1、圓角類型：對鑲嵌的特征進行倒R或者倒C。

2、圓角：定義需要倒角的邊，有兩邊、底邊、偏移三個選項。底邊是指曲線所在的面；偏移是指曲線拉伸出的面；兩邊是指底邊和偏移的面都包含。

3、圓角半徑：設置合適的R角半徑或者C角距離。

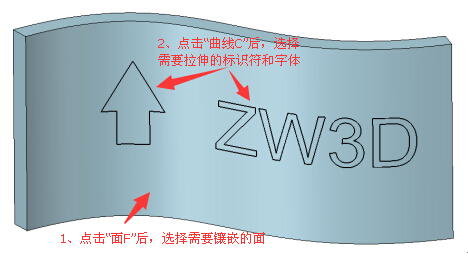

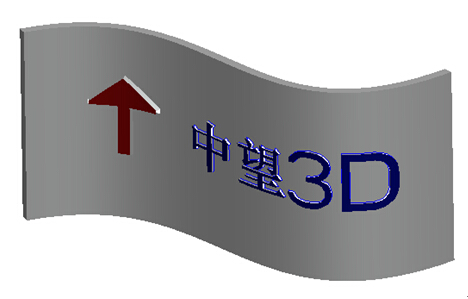

如圖3所示，在操作曲面上拉伸實體時，只需要點擊“鑲嵌“命令，按照下圖操作，即可簡單快速地完成拉伸，然后再根據實際需要，進行上色即可，圖4為拉伸后的效果。

圖3 鑲嵌操作步驟

圖4 拉伸后的效果



中望3D的“鑲嵌”命令有幾個創新的點對設計師來說非常的實用與便捷，筆者將其總結如下：

1、將曲面上的拉伸合并為一種操作模式，不再區分拉伸的類型

2、曲面特征拉伸完以后，可直接對拉伸特征進行拔模、倒角的操作

3、不用反復的切換進入草圖模式，直接在3D模式完成拉伸特征

4、曲線選擇模式非常實用，尤其是“窗口選擇模式”，可快速準確的框選拉伸曲線，減少選擇曲線時的出錯。

綜上所述，對于曲面上拉伸實體這一設計要求，中望3D可以很好地滿足這一設計需要，同時還能幫助設計師們切實提高工作效率。
