眾所周知，芯片是電子產品的關鍵核心部分，但產品外殼也是非常重要的。因此，這就要求設計師在產品的設計過程中，基于芯片電路板，使用三維CAD軟件設計出一個既能起到保護作用，又美觀的產品外殼。那么在外殼的設計過程中，如何做到上述的“保護”、“美觀”這兩點要求，同時還要確保快捷高效呢？

對于設計師而言，就需要其充分發揮概念設計的創意，通過3D（即“三維CAD”）快速建模，對曲面設計靈活、準確的應用，將創意轉化成完整的產品；對于設計工具而言，就要求設計軟件能支持歷史數據重復利用，以便設計師通過變形設計的操作，快速便捷地將原有數據轉化成產品所需的設計效果，幫助設計師能真正做到知識重用，確保高效無誤。

在本次實例教程中，我們將以“GPS產品外殼”為例，為大家展示如何利用三維CAD軟件中望3D進行快速建模，將設計創意進行完美呈現。

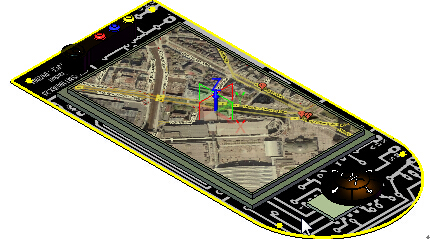

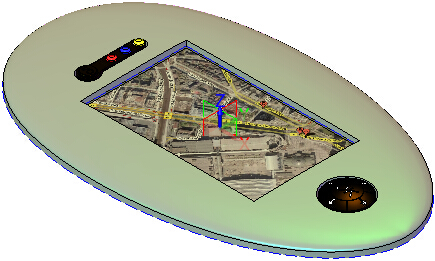

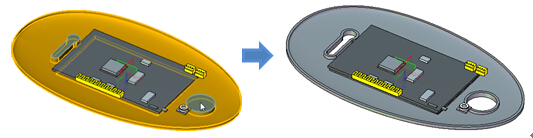

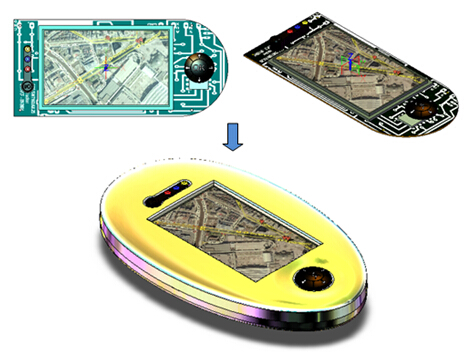

首先我們來看看產品設計前與設計后的效果對比，如圖1所示，這是一個完整的導航儀，以及導航儀內部的三維電器和結構部分，包含電路板、操控按鈕和顯示屏等。本實例的任務，就是要基于這些現成的內部電路板、操控按鈕、顯示屏等，設計出整個GPS的外殼。

圖1 GPS產品外殼設計效果

下面我們來正式開始設計操作，首先是對上蓋表面進行設計：

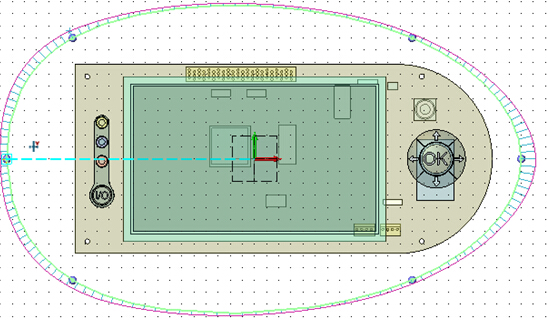

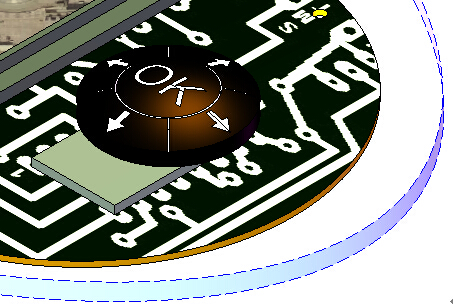

第一步：使用造型模塊中的“拉伸”命令，以“XY平面”為草圖基準面繪制草圖，使用草圖環境中的“點繪制曲線”命令繪制圖2中的樣條曲線。

圖2 繪制樣條曲線

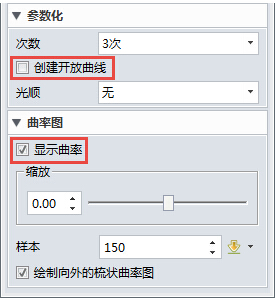

第二步：要把“創建開發曲線”的復選框拿掉，同時打開“顯示曲率”復選框，如圖3所示，以方便觀察樣條曲線的光順程度。



圖3 參數設置

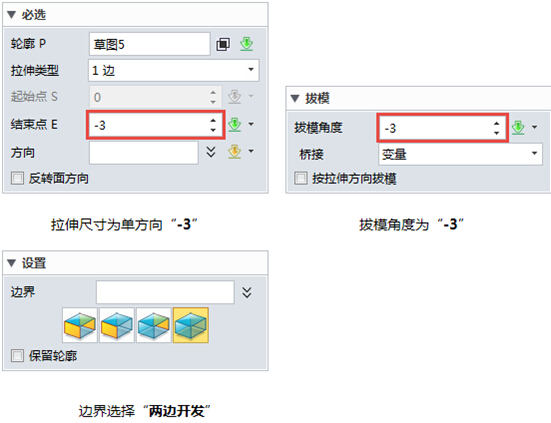

第三步：退出草圖后，設置相關參數，如圖4所示。

圖4 設置相關參數

完成設置后，確認后的曲面如圖5所示。

圖5 確認后的曲面

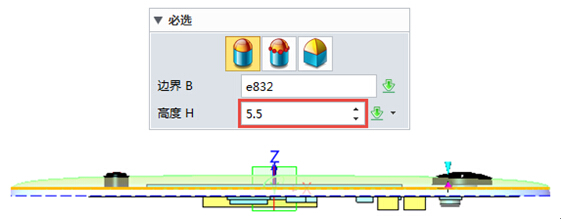

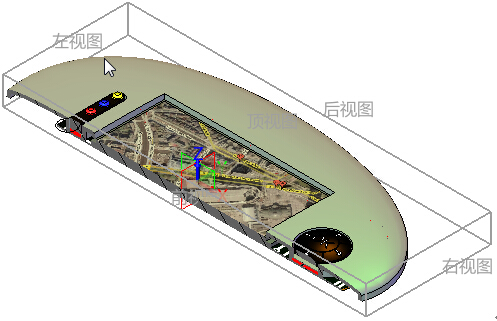

第四步：在“曲面”頁面下使用“圓頂”命令，拾取拉伸曲面的上邊緣，具體高度以正好把按鈕露出合適位置為要求自行定義，確認生成一個圓頂曲面。（圖6）

圖6 生成圓頂曲面

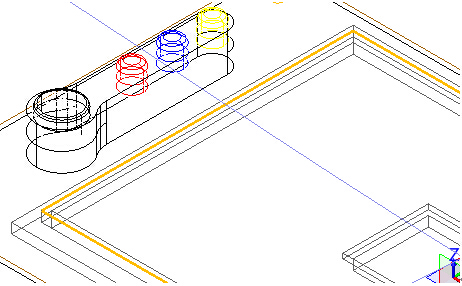

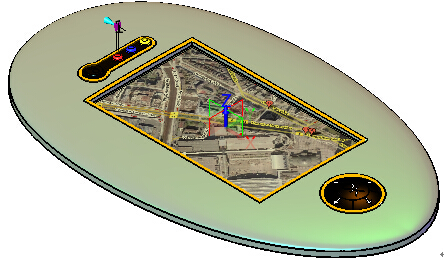

第五步：使用“拉伸”命令，右鍵進入“插入曲線列表”。切換到“線框顯示”，拾取圖7初始文件的四個邊緣。

圖7 拾取四個邊緣

第六步：在拉伸命令設置中，選擇布爾“減運算”，布爾運算相關的對象是我們創建的上蓋曲面（圖8）。

圖8 進行布爾減運算

第七步：設置拔模角度為“3”，確認后如下圖9所示，設計師也可以根據演示需要自行修改模型顏色。

圖9 確認后的效果圖

第八步：通過“隱藏“按鈕，隱藏以上所做的上蓋曲面（圖10），以電路板的上表面作為草圖基準面繪制草圖。

圖10 隱藏上蓋曲面

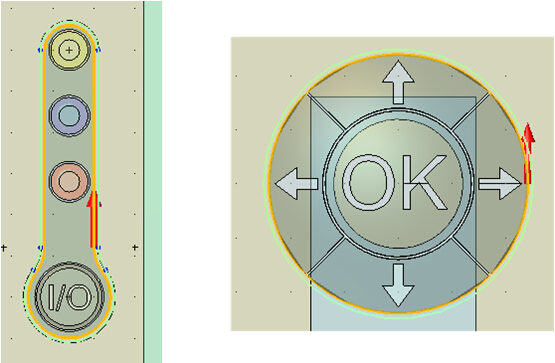

第九步：使用“偏移“命令，對圖11中的兩個邊緣進行偏移，偏移距離為向外“0.5”獲得草圖。

圖11 需偏移的圖

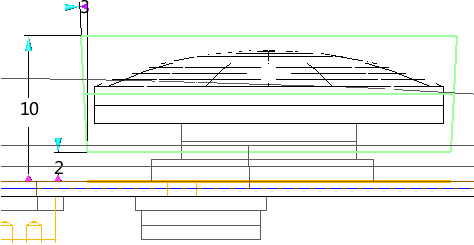

第十步：退出草圖后進行“拉伸”，從“2-10mm”進行拉伸，拔模角度為“3”度（圖12）。

圖12 拉伸效果

第十一步：在拉伸命令設置中，選擇布爾“減運算”，布爾運算相關的對象是我們創建的上蓋曲面。確認后如圖13所示，兩個按鈕的位置被切出來了。

圖13 按鈕位置被切出

第十二步：對上蓋曲面進行“抽殼”，厚度為“-2”。使用“查詢”模塊下的“剖面視圖”，觀察抽殼后的上蓋，如果按鈕位置有紅色干涉區域，說明有干涉，需要重新定義“抽殼”命令（圖14）。

圖14 上蓋抽殼后效果

第十三步：隱藏電路底板和按鈕，重定義“抽殼”命令，把下圖的兩個按鈕底面設為開放面。

圖15 針對兩個按鈕地面重定義抽殼

第十四步：再次使用“查詢”模塊下的“剖面視圖”，觀察抽殼后的上蓋，按鈕位置有紅色干涉區域的問題已被解決（圖16）。

圖16 按鈕位置干涉區域問題已解決

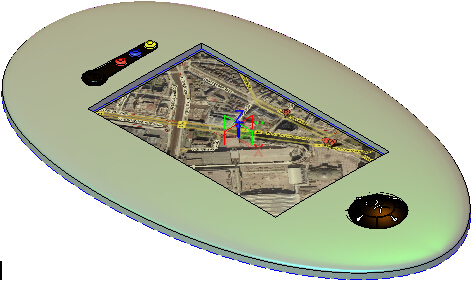

第十五步：使用“圓角”命令，對上蓋的三個切口進行倒“1mm”的圓角，效果如圖17所示。

圖17 三個切口倒圓角

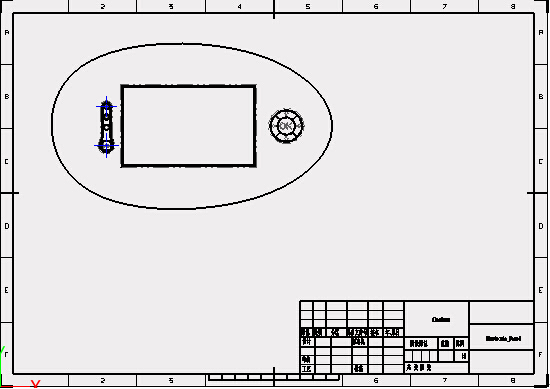

第十六步：在右鍵菜單下進入“2D工程圖”，在工程圖環境下，放置頂視圖，如圖18所示。

圖18 2D工程圖

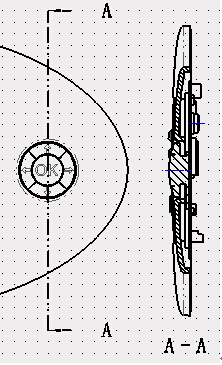

第十七步：在布局頁碼使用“全剖視圖”命令，對圓形按鈕處進行剖切（圖19）。

圖19 剖切圓形按鈕

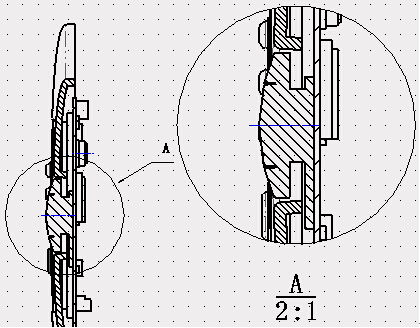

第十八步：使用“局部”視圖命令，對圓形按鈕側視圖處做局部視圖，放大2倍，如圖20所示。

圖20 按鈕側視圖處局部視圖放大效果圖

第十九步：使用“標準”視圖命令，創建等軸側視圖（圖21），創建完后，選擇等軸側視圖，從右鍵菜單里進入“編輯零件“模式。

圖21 等軸側視圖

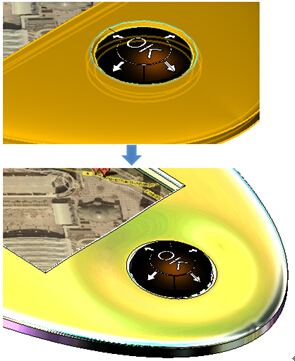

第二十步：在“造型“模塊下使用“由指定曲線開始變形“命令，選擇上蓋作為變形幾何體，下圖的邊緣作為指定曲線，”-Z“為變形方向，下沉”2mm“，變形效果如圖22所示。

圖22 變形效果

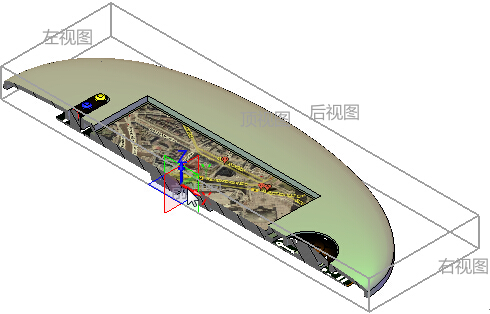

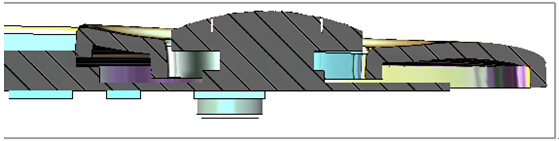

再次使用“查詢“模塊下的”剖面視圖“，觀察變形區域的效果（圖23）。

圖23 變形區域效果圖

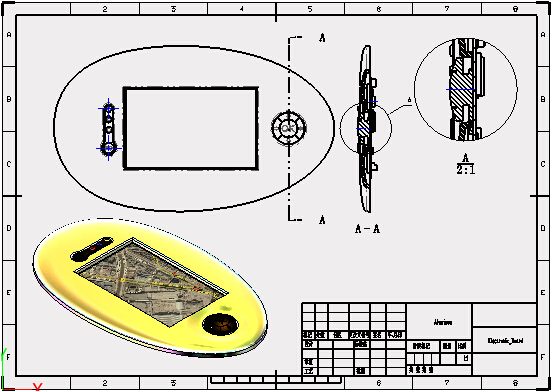

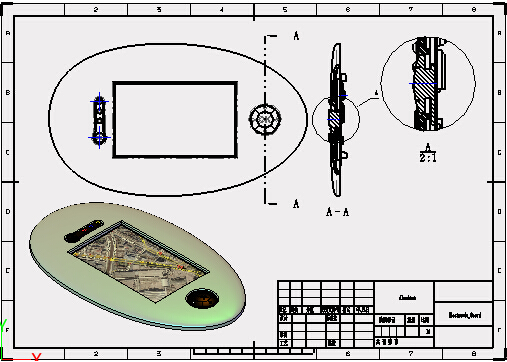

第二十一步：自動更新工程圖。在郵件菜單下進入“2D工程圖“，由于上蓋模型已經修改，所以會彈出警告，確認重生成工程圖，此時點擊”是“進行確認即可。進入2D工程圖后，觀察變形區域的變化（圖24）。

圖24 變形后的工程圖

操作至此，GPS外殼的上蓋就基本上已經完成設計了，其下蓋以及美觀部分的處理，我們將在【實例教程】用中望3D進行GPS外殼設計（下篇）中為大家進行介紹。
