著名市場研究機構Garner列出2016年十大戰略性科技趨勢，3D打印名列其中，發展前景良好。許多中小學都逐漸開展3D設計打印創新教育實驗課程，不斷提高孩子們的空間思維能力和動手能力。利用3DOne這一面向中小學學生的三維創意設計軟件，孩子們能夠輕松地將自己頭腦中的創意設計出來。這周讓我們捉住2015年的尾巴，學習3D設計金元寶，喜氣洋洋過新年吧！

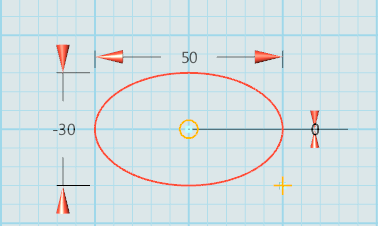

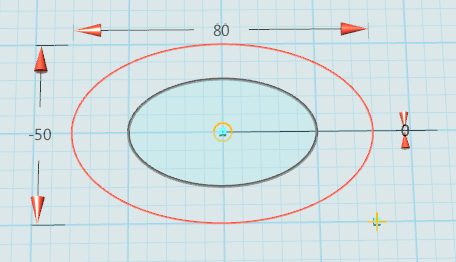

1、選擇平面繪制區域，點擊草圖繪制，選擇橢圓形，輸入如圖，中鍵確定，可得：

2、同理再繪制一個橢圓形，輸入如下，可得：

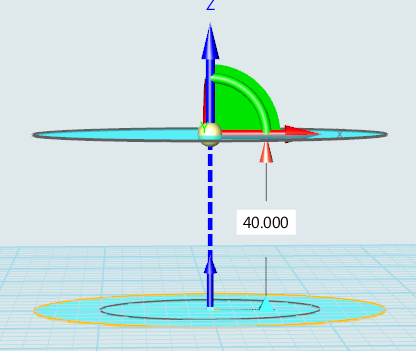

3、選擇基本編輯，點擊移動，選擇動態移動，選擇繪制的較大的橢圓形，Z軸方向移動距離40，可得:

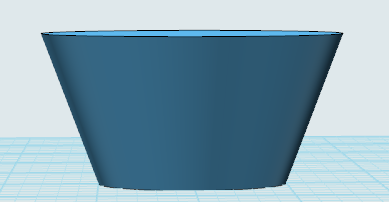

4、選擇特征造型，點擊放樣，按順序分別點擊兩個橢圓形，可得：

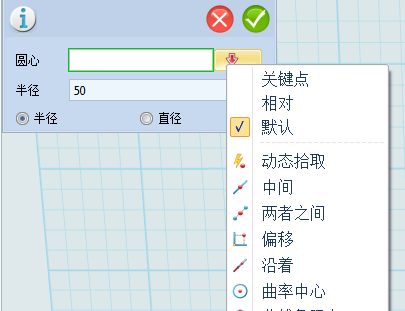

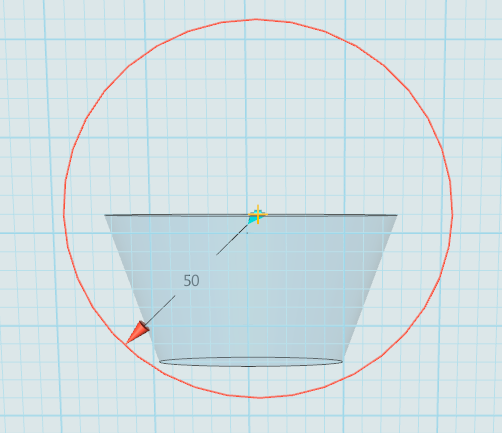

5、選擇平面繪制區域，點擊草圖繪制，選擇圓形，圓心選擇曲率中心，輸入半徑50，繪制如圖：

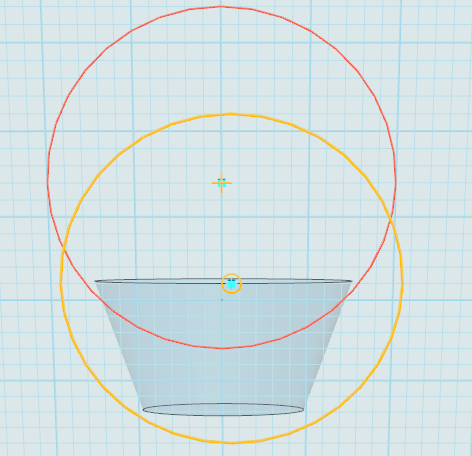

再選擇基本編輯移動，實體選擇圓心，起點選擇圓心，移動如圖，可得，中鍵確定：

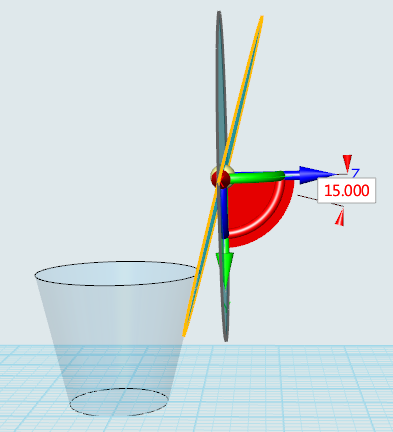

6、選擇基本編輯，點擊移動，選擇動態移動，選擇繪制的圓形，YZ方向旋轉15°如圖可得：

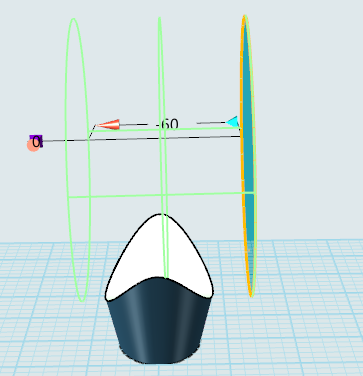

7、選擇特征造型，點擊拉伸，選擇先前繪制的圓形，選擇減運算，輸入拉伸距離-60，可得：

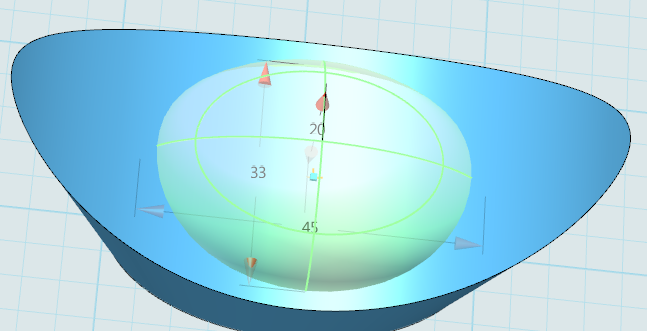

8、選擇基本實體，點擊橢球體，繪制如圖，長45，寬33，高20，可得:

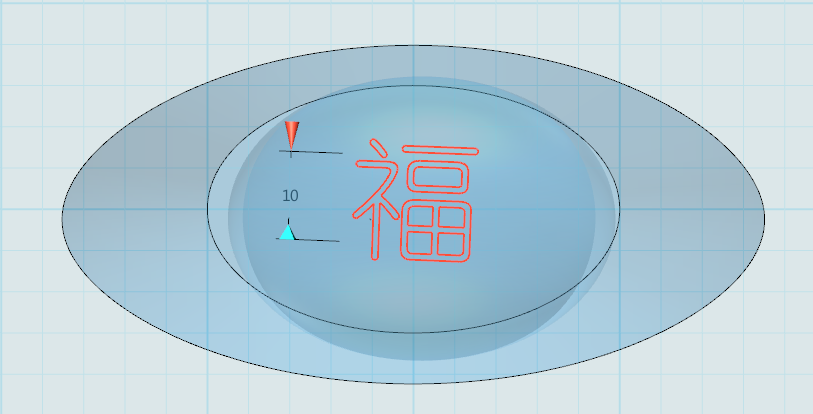

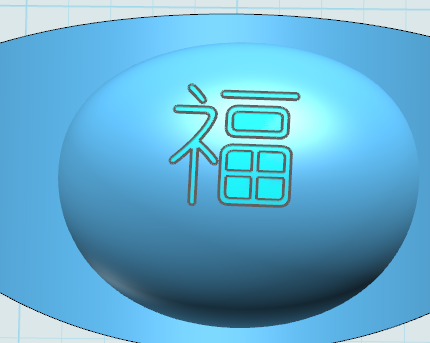

9、選擇草圖繪制，點擊預制文字，輸入福字，高度10，放置如圖位置，可得：

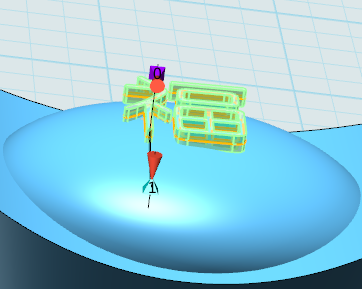

10、選擇基本編輯，點擊移動，選擇動態移動，選擇繪制的文字，XZ方向旋轉7°可得：

11、選擇特征造型，點擊拉伸，選擇文字，選擇對稱，輸入拉伸高度1，可得：

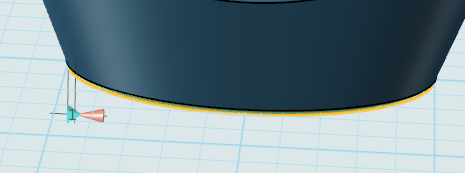

12、選擇特征造型，點擊圓角，選擇上下邊輸入半徑1，可得：

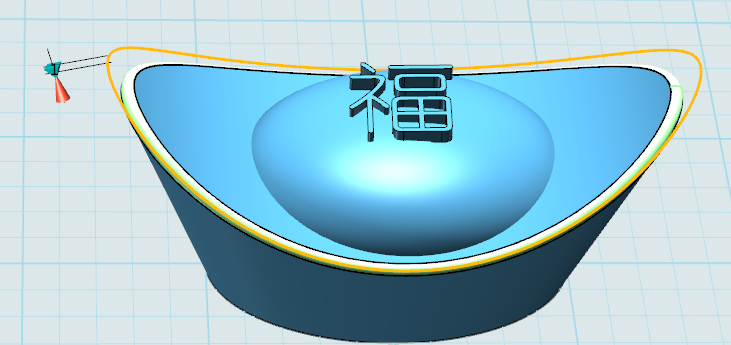

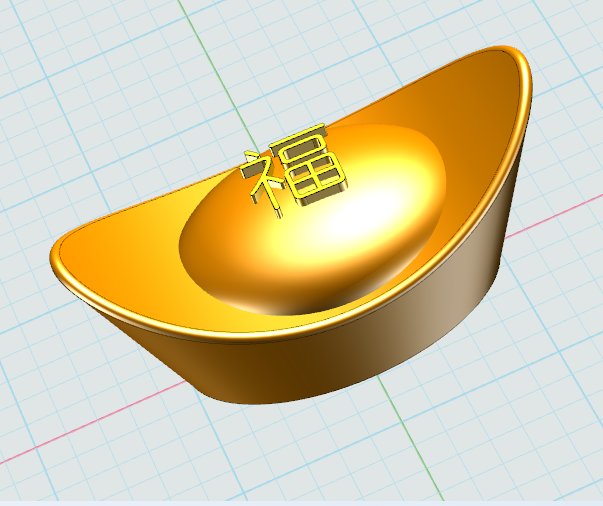

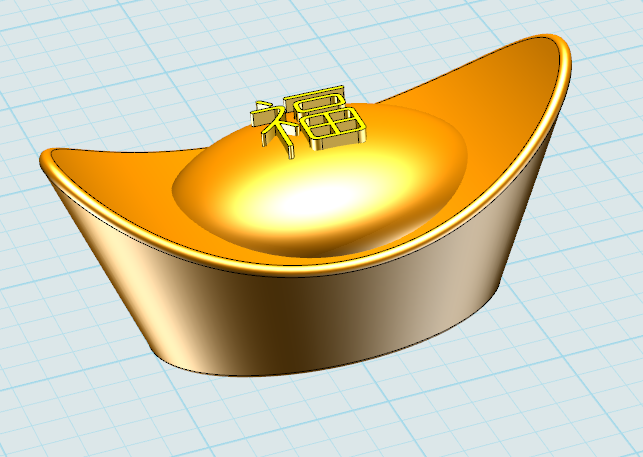

13、點擊材質渲染命令，添加自己喜歡的顏色，最終效果如圖所示：



【金元寶模型下載】http://www.i3done.com/model/56929.html#ad-image-0 。

【趣味活動】完成的作品可參加“夢想實驗室讓創意成真：免費3D打印活動”http://www.i3done.com/contest/show/20.html 。



3DOne免費下載及更多課程詳情：www.i3done.com
