干涉是機械零裝配設計最忌諱的錯誤，經驗豐富的設計師會借助三維CAD軟件的專業功能在設計前期就杜絕這種干涉裝配情況的出現。一般而言，因為干涉而導致產品無法裝配的原因有以下兩方面：

原因1：產品零部件設計

零部件的設計分為形狀設計、尺寸設計、公差設計這三種：

●形狀設計包括基本結構形狀和工作面形狀；

●尺寸設計分定形尺寸和定位尺寸；

●公差設計包括尺寸公差、形狀公差、定位公差和位置公差；

這些名詞相信大家都不陌生，零部件是否合格也都是通過這些參數來進行檢驗的，但是如何設置這些參數則要靠多年的設計經驗才能把控到位，如果零部件加工設備精度和加工工藝正確的話，那么參數設置方面的缺陷是可以彌補的。

原因2：裝配的參數化關系

零部件因其功能需要，按照設計師的意圖進行組裝，所形成的約束即裝配參數，在設計軟件的操作環境下，零部件一般都是合格的。

而在實際的產品設計過程中，設計師尤其是經驗不足的設計師，往往容易在上述的第2種原因上面犯錯，導致零件裝配時產生干涉，無法正常安裝或活動。

本文將向大家介紹三維CAD軟件中望3D在檢查裝配零部件干涉方面的功能情況。

【檢查模式】

首先單擊中望3D工具欄“裝配”模塊下的“干涉檢查”命令，系統將彈出“干涉檢查”對話框，如圖1所示。

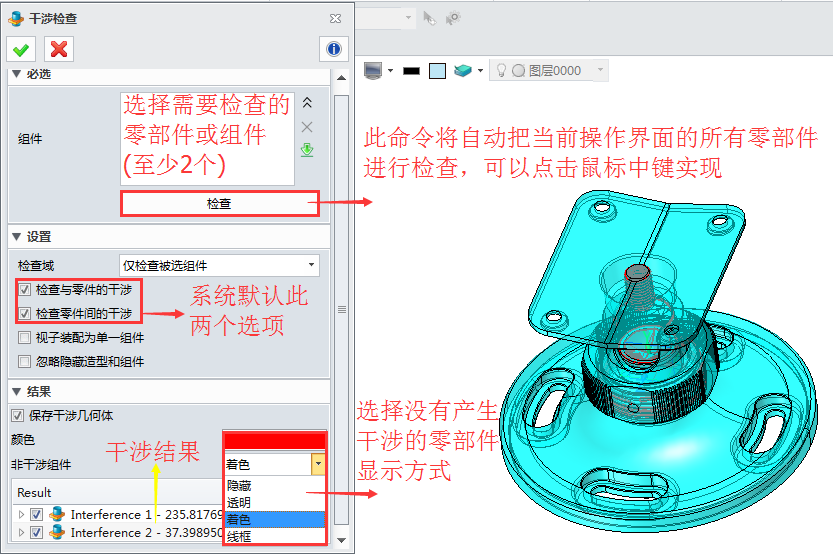

圖1 中望3D干涉檢查對話框

中望3D檢查零部件干涉有兩種模式：

模式1：在產品的整體裝配環境下，根據操作需要，單獨檢查兩個零部件或者組件的干涉情況。這項檢查功能目前只有中望3D等少數三維CAD設計軟件能夠實現。

模式2：檢查產品的所有零部件的干涉情況，可以點擊圖1中的“檢查”命令，也可以單擊鼠標中鍵進行選擇。

【結果顯示】

在中望3D干涉結果顯示中，系統默認的是只顯示干涉的零部件，其他部分系統將自動隱藏，如果設計師想顯示其他部，則可以在“非干涉部件”的下拉菜單中選擇。

查看檢查結果，可在“Result”列表中選擇，如圖2-圖4所示，中望3D會根據不同的干涉結果，只顯示出與此相關的兩個零件，而且干涉區間會以不同顏色的實體顯示，相比其他三維設計軟件的干涉檢查結果顯示，中望3D操作的結果更加直觀，更有利于設計師快速查找出干涉的問題。

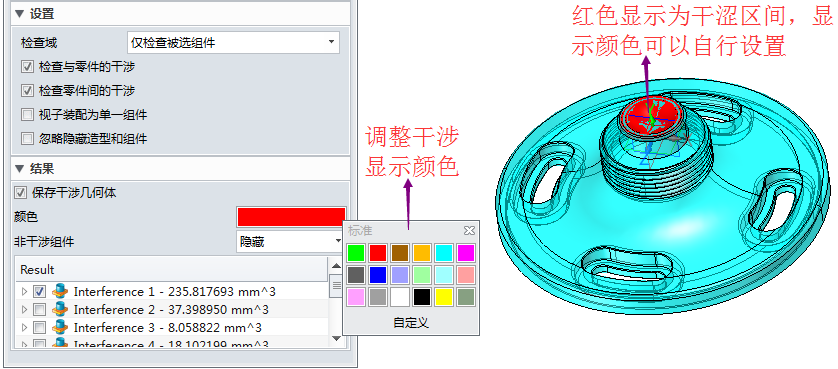

圖2 中望3D干涉結果查看1

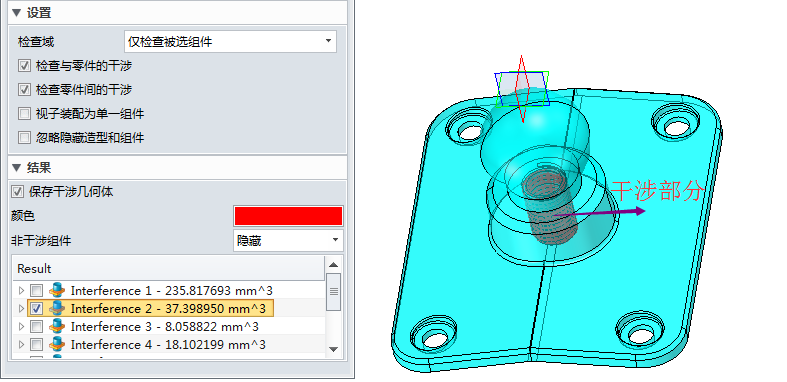

圖3中望3D干涉結果查看2

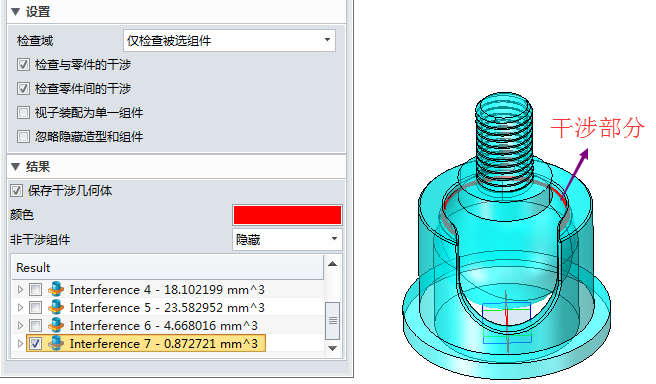

圖4中望3D干涉結果查看3

干涉檢查是裝配設計過程中非常重要的步驟，是產品能夠順利裝配的重要保障。中望3D的干涉檢查效果，其準確度以及干涉效果的顯示對設計師來說是非常有用的，能夠幫助快速、清晰的找出干涉情況，避免造成設計錯誤。
