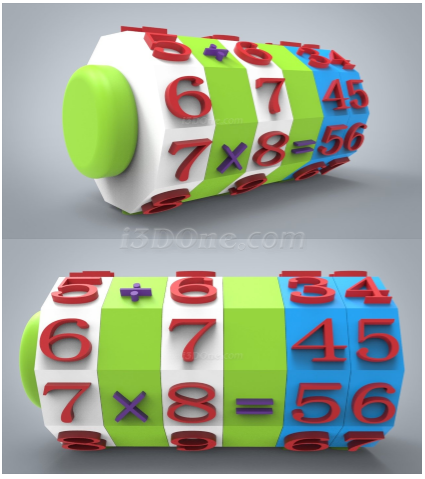

“7×8等多少？3+4呢"相信這樣的數學課在枯燥的小學課堂上經常出現，有沒有更好的教學方法提高學習樂趣呢？作為中小學3D打印的前端設計建模軟件--3DOne，能根據中小學課堂教育特點，創建出一系列有趣好玩的課件。例如本文介紹的用3DOne設計出來并3D打印出來的加減乘除數學教具，讓簡單的計算聚集在一個小小的玩具中，通過選擇旋轉數字來做計算題，學習變得方便有趣。下面，讓我們來看看，3DOne是怎么快速又便捷地設計出這款數學教具！

一．繪制數學模型。

1、選擇平面繪制區域，點擊草圖繪制，選擇正多邊型，輸入中心店（0,0），半徑20，邊數10，角度0，如圖所示：

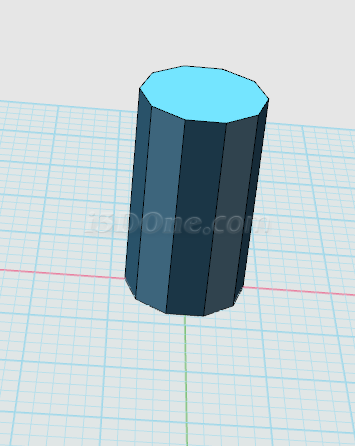

2、選擇特殊造型，點擊拉伸，選中剛才繪制的造型，輸入拉伸高度70，中鍵確定，可得：

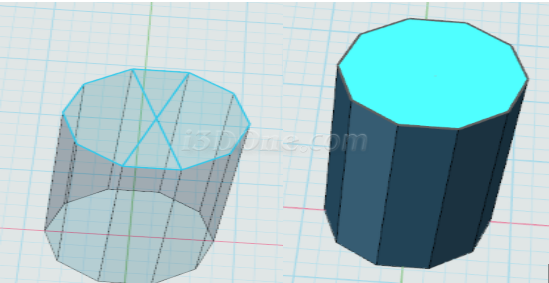

3、選擇造型的上表面，點擊草圖繪制，選擇直線，繪制相交兩條直線，再點擊正多邊型，點擊兩線段交點，輸入半徑20，邊數10，角度0，再按Delete,刪除直線，可得：

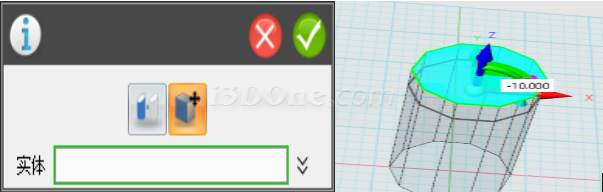

4、選擇基本編輯，點擊移動，選擇動態移動，點擊Z軸，輸入移動值-10，可得：

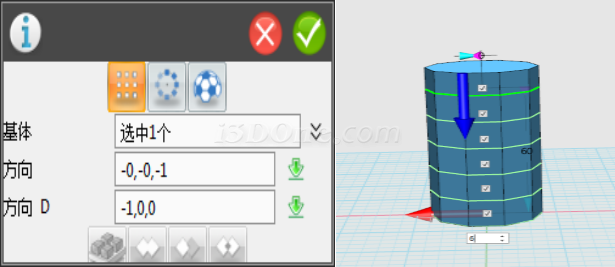

5、再次選擇基本編輯，點擊陣列，選擇剛移動所得的造型，輸入如圖：

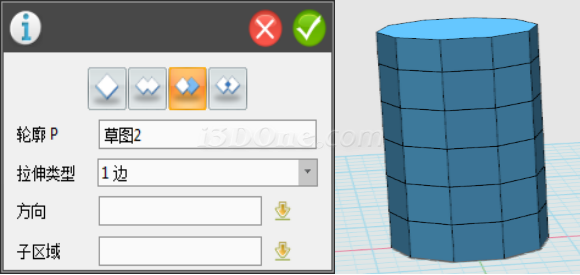

6、選擇特殊造型，點擊拉伸，選中其中一個造型，輸入拉伸高度0.1，點擊減運算，其他5個同理，可得：

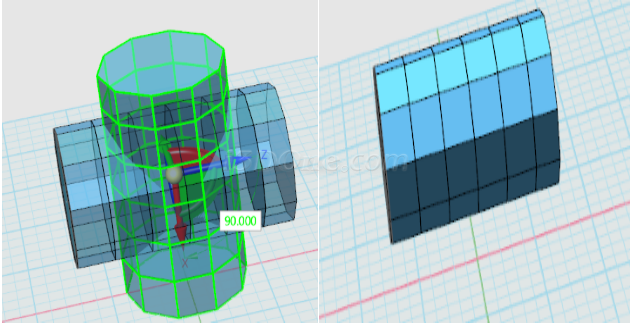

7、選中整個造型，選擇基本編輯，點擊移動，選擇動態移動，拉動XZ轉動命令，輸入90，可得：

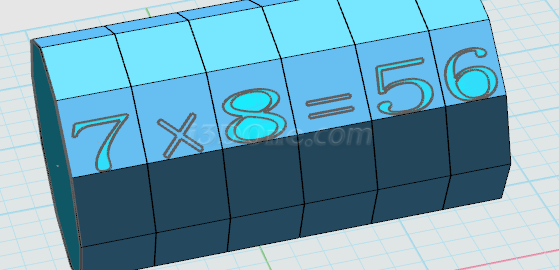

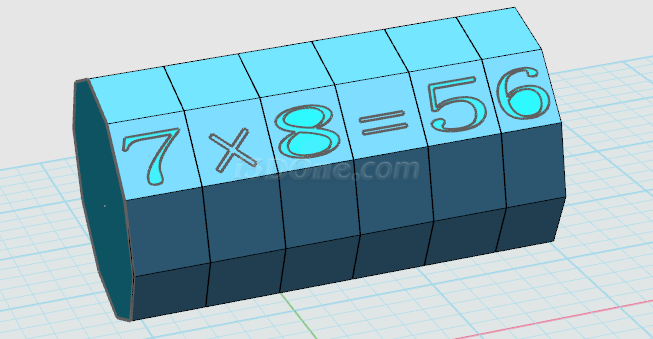

8、選擇草圖繪制，點擊預設文字，選擇平面繪制區域，輸入大小8，文字逐個輸入7×8＝56，中鍵確定，可得：

9、選中文字，選擇基本編輯，點擊移動，選擇動態移動，拉動X軸，輸入-1.5，可使文字置于中間，如圖：

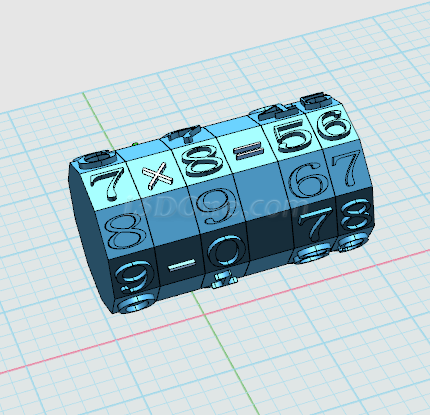

同理可得，選擇平面繪制文字0~9，隔一格繪制＋－×÷再選擇拉伸，逐個選中文字拉伸，輸入高度1.5可得：

10、選擇造型的上表面，點擊草圖繪制，選擇直線，繪制相交兩條直線，再點擊圓形，輸入半徑10，中鍵確定。

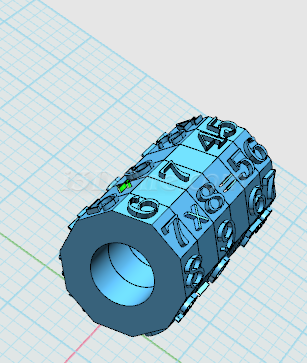

11、選中圓形，點擊拉伸，輸入高度-70，選擇減運算，再按Delete,刪除直線，中鍵確定可得：

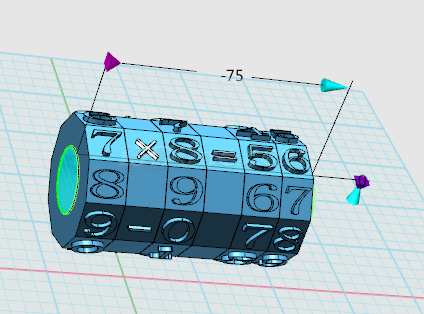

同理選擇草圖繪制，點擊圓形，輸入半徑10，再選擇拉伸拉伸，輸入高度-75，可得：

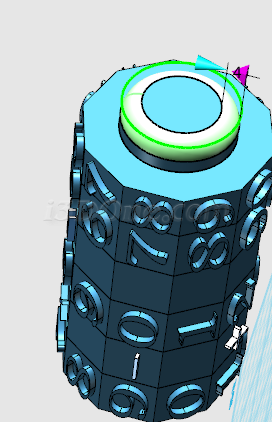

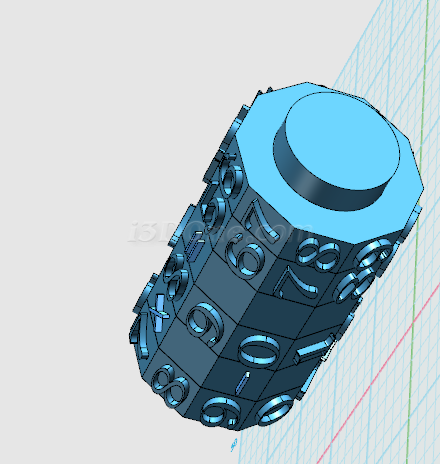

12、選擇平面繪制區域，點擊草圖繪制，選擇圓形，輸入半徑12，再選擇拉伸，輸入高度7，可得：



13、選擇特征造型，點擊圓角，輸入半徑4，可得：

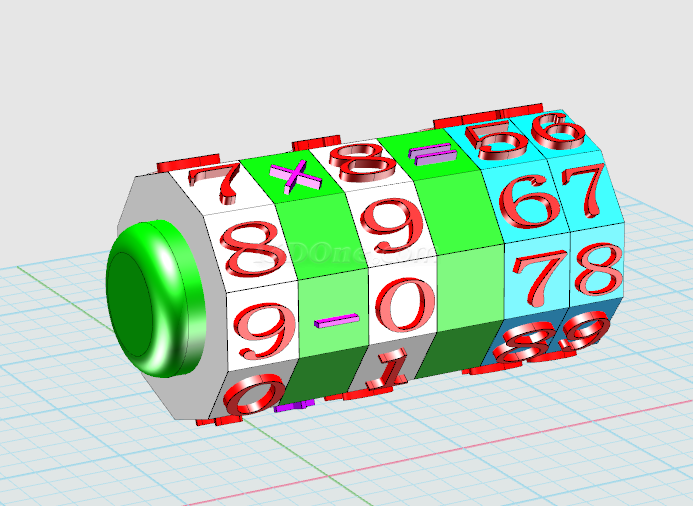

14、選擇材質渲染，染上自己喜歡的顏色，可得：





【數學教具下載】http://www.i3done.com/model/56384.html#ad-image-0。



3DOne免費下載及更多課程詳情：www.i3done.com
