路燈是我們日常生活中重要的公共設施之一，它不但有照明的功能，而且根據馬路、公園、別墅花園等不同的應用場景，路燈的造型也是千變萬化的，具有一定的觀賞性。

今天小編將以圖1中這個造型精致的路燈為例，向大家介紹下在三維CAD軟件——中望3D中其相應的建模設計步驟，這樣，大家在掌握了相關操作步驟和建模技巧之后，也能夠根據自己的想法，設計出造型個性化的精美路燈。


圖1 路燈

第一步：設計固定座。 先點擊“草圖”命令，選擇XY面，進入草圖界面進行輪廓繪制（圖2），完成后退出草圖，再點擊“旋轉”命令，選擇草圖為輪廓，旋轉軸為“Y軸”，詳細參數可參照圖3，這樣即可完成路燈固定座的建模設計。

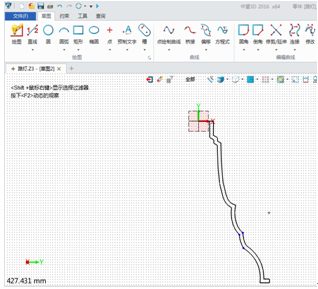

圖2 繪制輪廓草圖

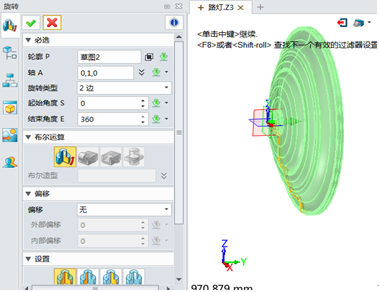

圖3 旋轉獲得固定座

第二步： 設計聯桿。 點擊“草圖”命令，選擇YZ面，進入草圖繪制聯桿輪廓（圖4），完成后退出草圖，點擊“拉伸”命令，選擇草圖為輪廓，拉伸類型“2邊”如圖5所示，即可獲得聯桿效果。

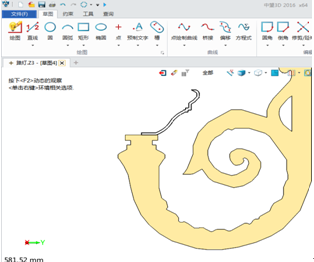

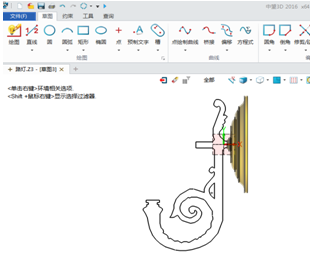

圖4 繪制聯桿輪廓草圖

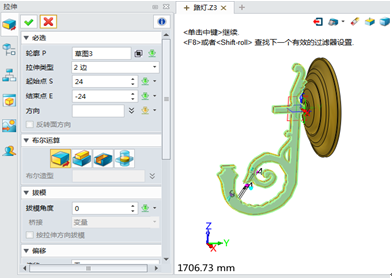

圖5 拉伸獲得聯桿

第三步：設計燈盤。 點擊“草圖”命令，選擇YZ面，進入草圖繪制燈盤輪廓（圖6），然后點擊“旋轉”命令，選擇所繪的草圖為輪廓，旋轉軸為“Z軸”，即可得到燈盤效果（圖7），該操作與第一步的步驟是一樣的。


圖6 繪制燈盤輪廓草圖

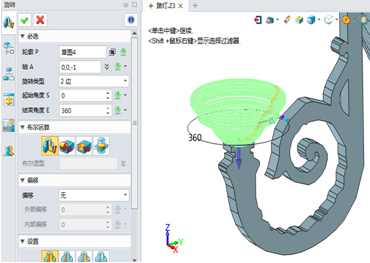

圖7 旋轉獲得燈盤

第四步：設計燈罩。 參照第一步和第三步的操作，選擇YZ面，繪制燈罩輪廓（圖8），完成繪制后，以 “Z軸”為旋轉軸，通過旋轉獲得燈罩（圖9）。


圖8 繪制燈罩草圖輪廓

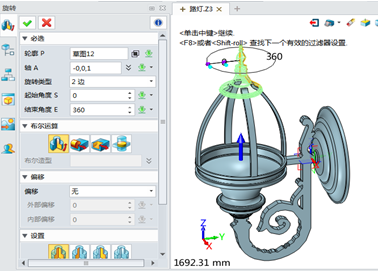

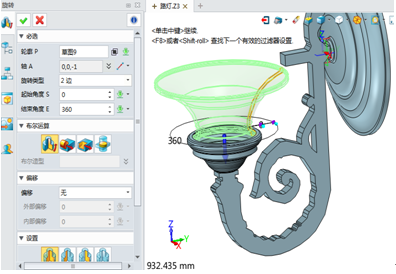

圖9 旋轉獲得燈罩

第五步：設計燈桿。 按照前面操作，選擇YZ面，進入草圖，繪制燈桿輪廓（圖10），完成后，點擊“拉伸”命令，選擇草圖為輪廓進行拉伸，完成后點擊“線框模塊”中的“復制”命令，進行旋轉復制，復制個數為“4”，效果如圖11所示。

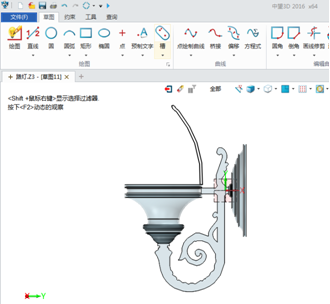

圖10 繪制燈桿草圖輪廓

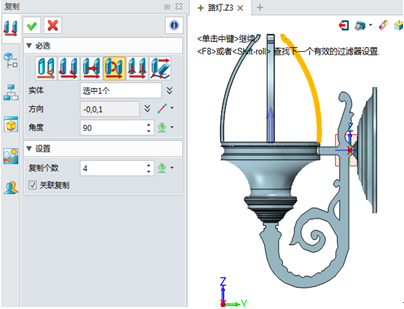

圖11 旋轉復制燈桿

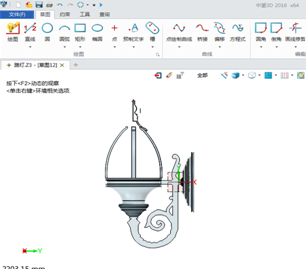

第六步：設計燈頂。 參照前面操作，以YZ面繪制燈頂草圖（圖12），再以 “Z軸”為旋轉軸，旋轉獲得燈頂（圖13）。


圖12 繪制燈頂草圖輪廓


圖13 旋轉獲得燈頂

第七步：路燈顏色設置。

在“視覺樣式模塊”中點擊“鍍金”命令，選擇要設置的面，即可完成路燈的上色操作，圖14為上色后的效果圖。

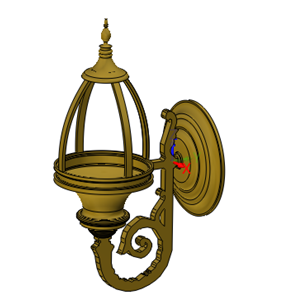

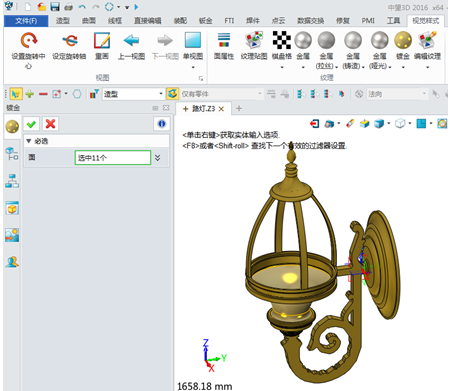

圖14 路燈上色效果

通過以上的介紹，大家是不是覺得用中望3D三維CAD軟件來設計這個精致路燈非常的簡單高效呢？您只需要結合自己的設計思路，在中望3D中，通過草圖、旋轉、拉伸等建模相關的操作命令，即可快速完成產品的建模設計。當然，除了本例子中所涉及的這些功能命令之外，中望3D還支持直接編輯、3D草圖繪制、布爾運算等建模功能，可幫助設計師充分發揮設計創意，高效完成建模工作。
