3D打印推動了中小學的創新創客新教育，并在推廣中引起學校，老師，同學的大力追捧，3DOne這個專門針對中小學開發的建模軟件起到了關鍵性的作用，總的來說這款軟件對于中簡模型的制作非常便捷，是同學們將想法轉變為實物的有力工具，這里我們就一個簡單的案例來說明下使用3DOne來實現同一個模型不同思路建模的方法。

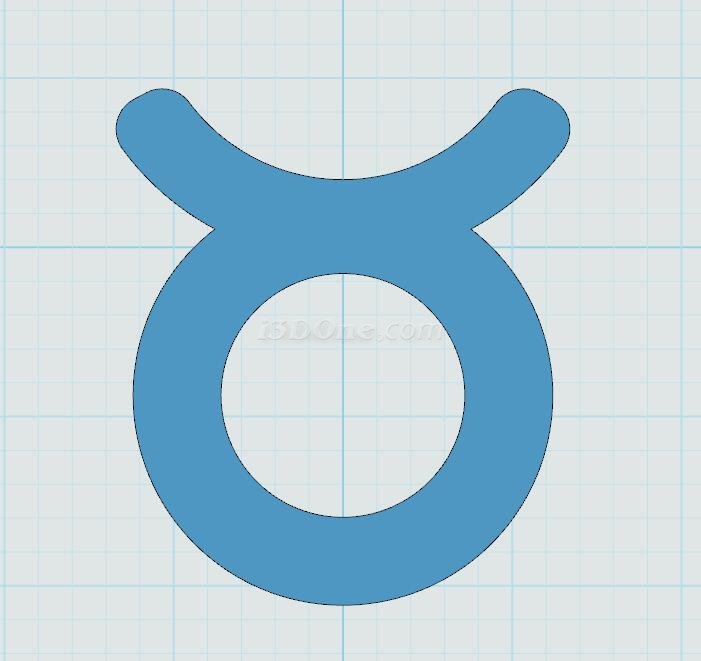

在這里我們將選用金牛座作為講解案例，使用兩種思路進行制作，首先介紹第一種思路：
一、從無到有制圖型
建模第一步：觀察模型形狀組成
在制作模型的時候 我們首先要觀察模型的整體形狀， 通過觀察我們可以得到金牛座是由一個大的半圓和一個圓環組合，這樣就能確定建模的一個基本思路了。
建模第二步：分解圖形制作
（一）制作上半部分——半圓
在3DOne里如何制作一個半圓呢？這里也為大家提供兩種思路：
1.1 通過草圖繪制
中的圓弧制作
（當然你也可以選擇通過點繪制
來繪制）

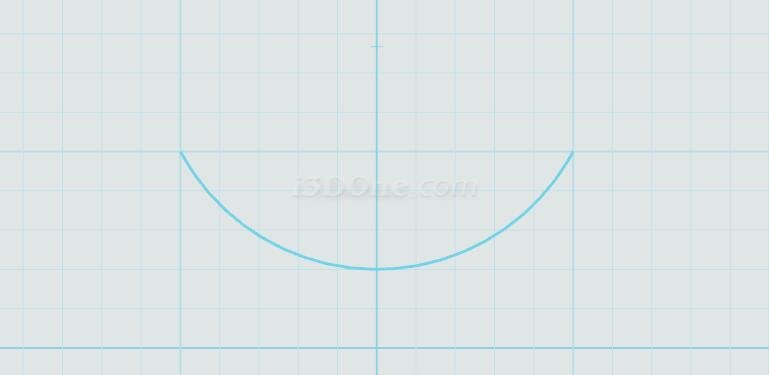

這是我們得到的第一個半弧

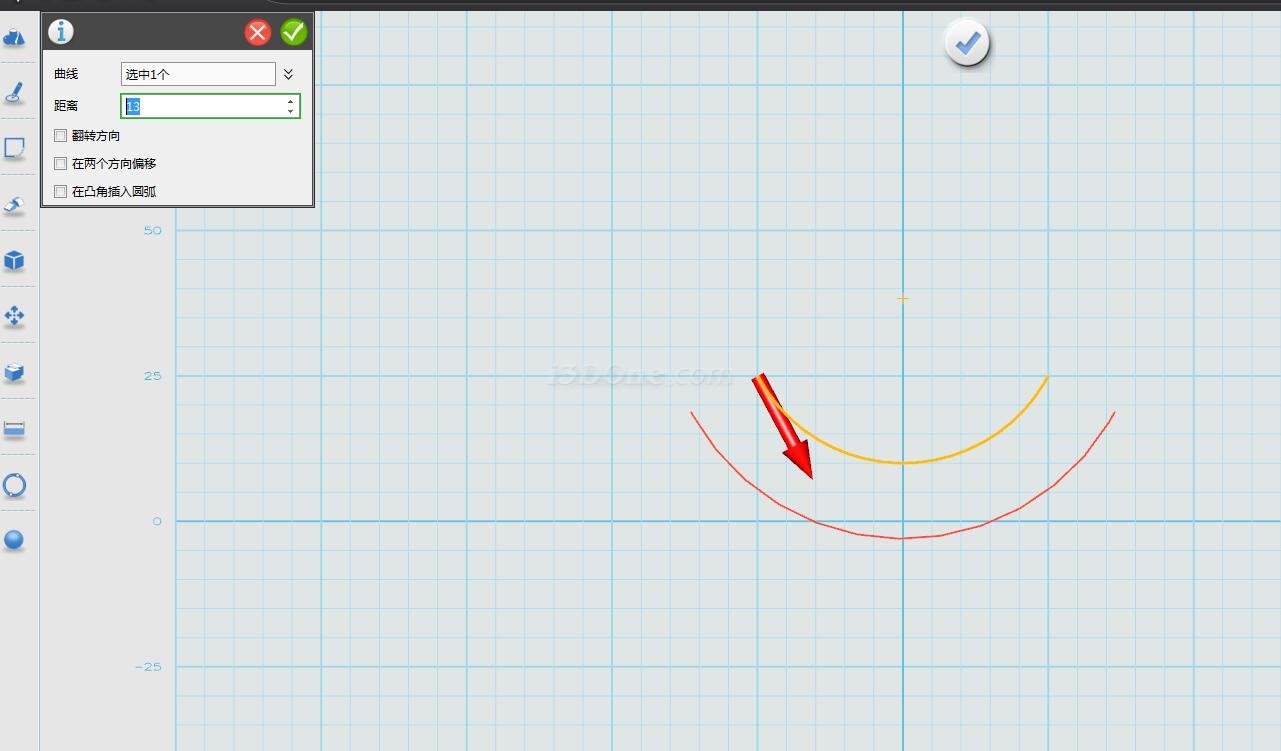

1.2 運用草圖編輯里
的偏移曲線
來制作（當然同樣可以用通過點繪制來制作）

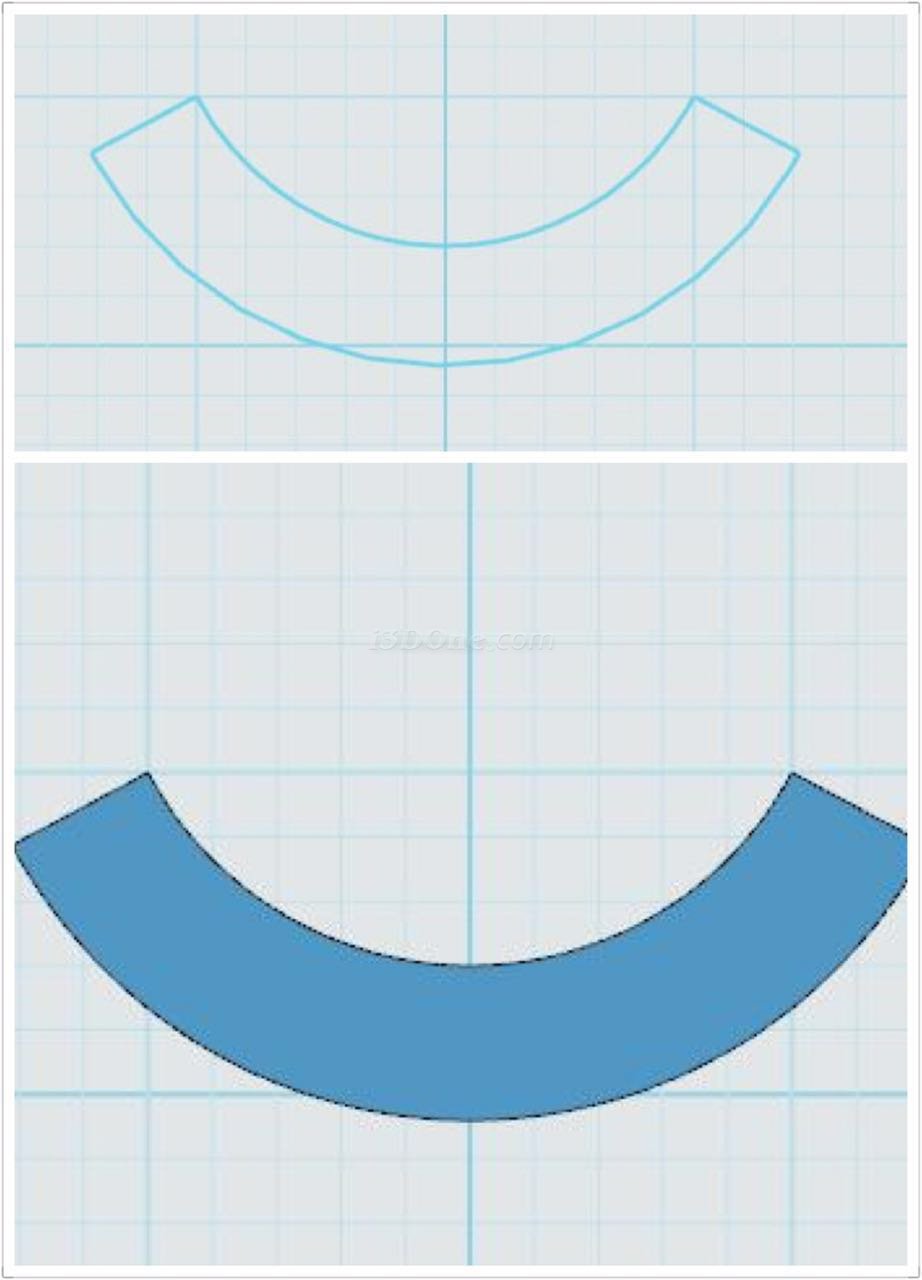

1.3這樣再用直線
把兩條曲線連接，通過擠出得到我們想要的半弧
我們來用第二種方法來制作半弧

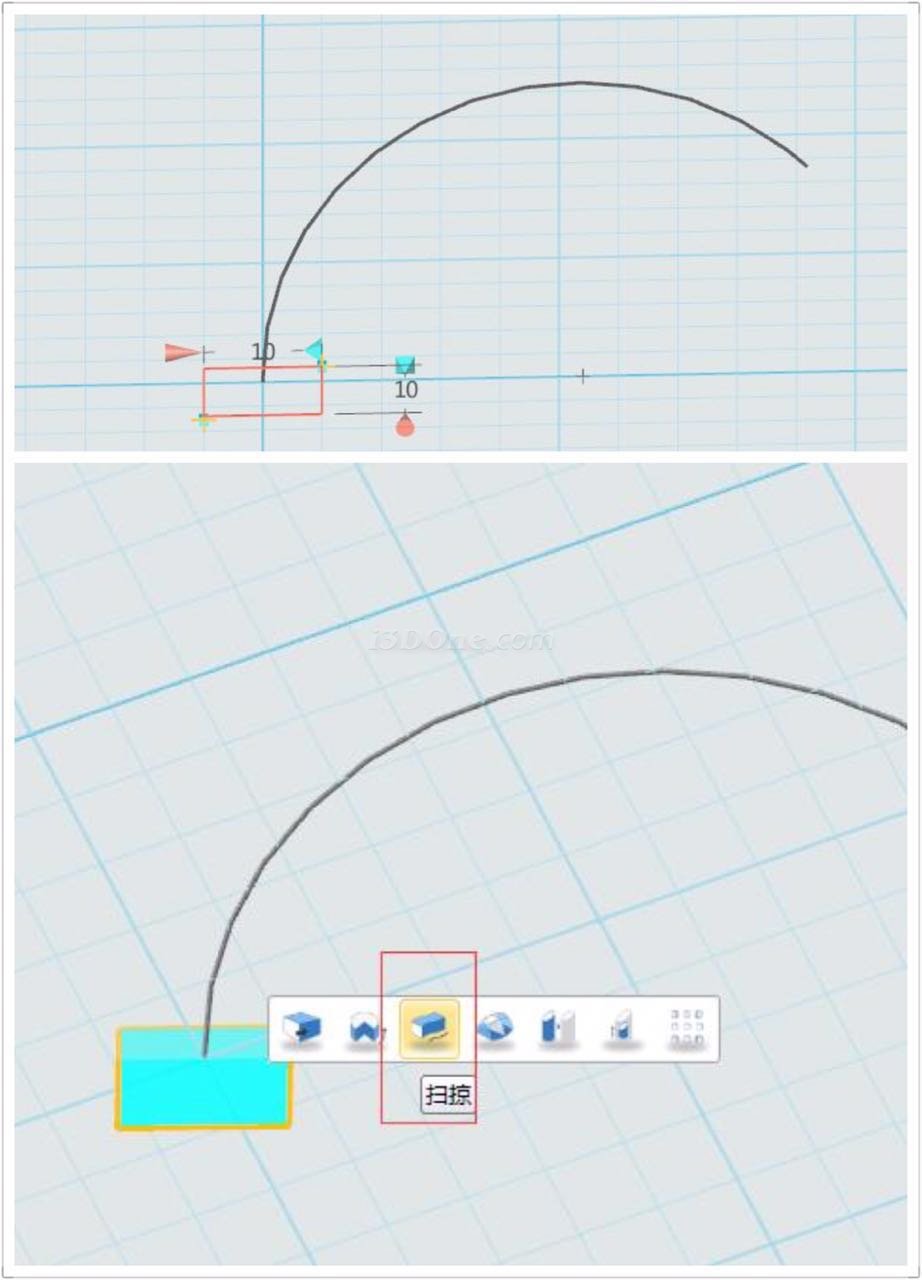

2.1同樣我們畫一個弧線，新建一個矩形，注意這時候我們矩形的坐標要與曲線是垂直關系

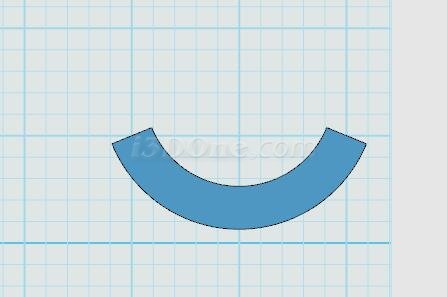

2.2我們用掃掠再沿著曲線算出弧線，最終畫出半弧
（二）第二部分——圓環

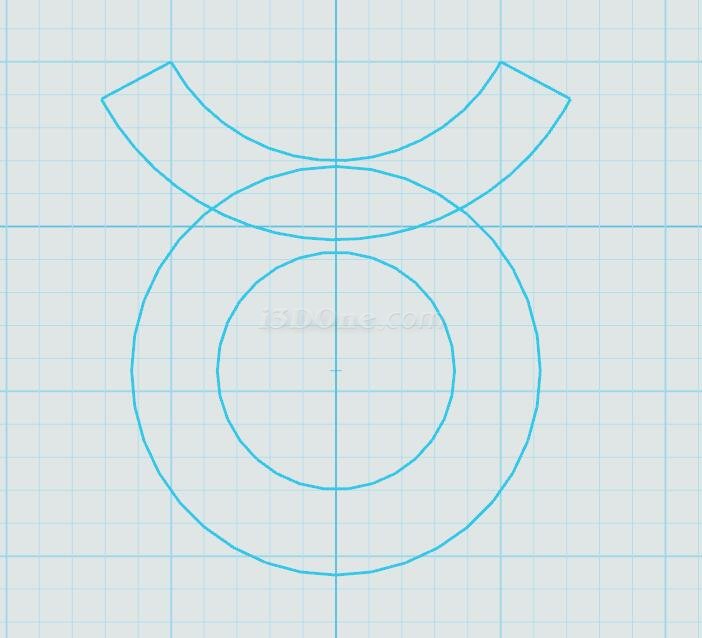

我們回到制作半弧的制作步驟，用草圖繪制的圓形
命令，畫出同心圓。（圓心位置一樣，半徑不一樣）

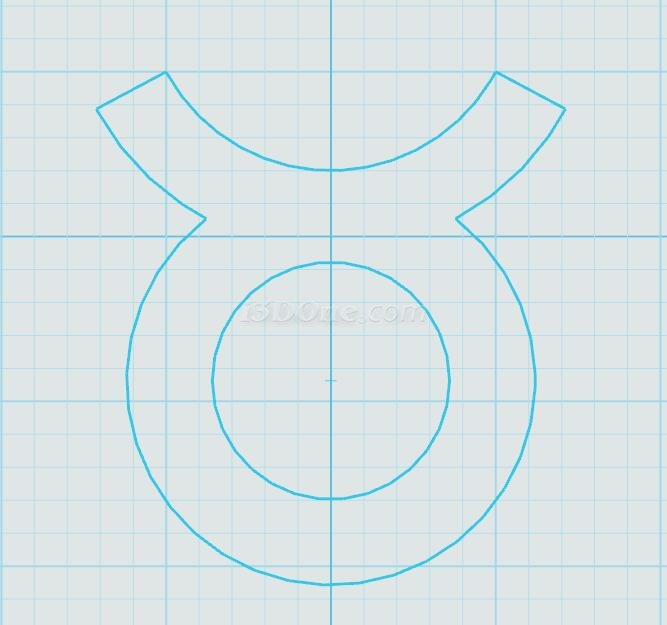

用草圖編輯
的單擊修剪
把多余的地方剪去。
然后我們執行拉伸操作，再對半圓的邊進行圓角處理。得到我們最后想要的效果。
接下來介紹第二個制作思路，用另一種方法來做這個模型。
二、PS導圖型
我們用PS把金牛座的圖標剪裁出來
然后在軟件里點擊草圖繪制
點擊矩形

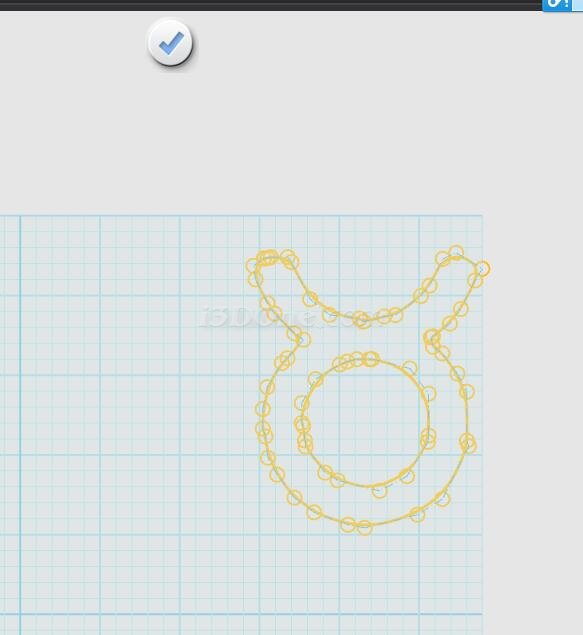

，關閉彈出的屬性窗口。點擊右上角3DOne圖標，選擇導入我們剪切的圖片。這時候我們就得到了一個金牛座的曲線，點擊確定。

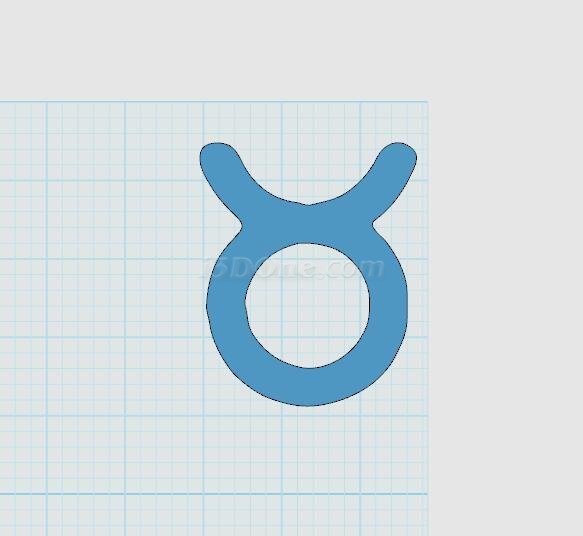

接下來我們拉伸下就得到了想要的模型
兩種制作思路，第一種屬于常規思路，對于制作者而言，需要通過分析來決定制作步驟，既鍛煉了操作熟練度，也鍛煉了邏輯和建圖思維。而相比來說，PS導圖雖然便捷，但卻存在一定問題:
制作局限性：
經由PS導入的圖片最好是白底，純色圖案，且像素較高的圖片原型
制作效果：
由PS導入的曲線模型邊緣圓滑度不夠
這里僅就這個簡單的模型，來展示下3DOne軟件的操作性，大家在不斷操作增強熟練性的同時，也可以試用不同思路來制作模型，樂趣更多哦~
