作者：楊茂（社區昵稱）

學校：海口金盤實驗學校

個人創客空間：http://www.i3done.com/u/675611064

編者注：楊茂是社區的一名校園創客，是個軍事迷，喜歡收集各種槍。他的武器模型受到社區很多用戶的模仿借鑒，他的繪制水平很高，能將復雜的結構簡單化，完成的作品有震撼力。向社區投稿分享如何繪制軍事設備，讓同學懂得只要開動想象力，沒有什么是做不出來的，一起感受軍事設備的魅力。

為了分享給其他同學如何快速掌握3D設計，下文是他投稿過來的以武裝直升機為例的技巧文章：

楊茂創客說：“我相信在i3DOne社區一定也有像我一樣的軍事迷，想設計出各種武器裝備，技術又不夠，怎么辦呢？沒關系，今天我就分享一個武裝直升機設計，一步一步教你。

一.繪制機身。

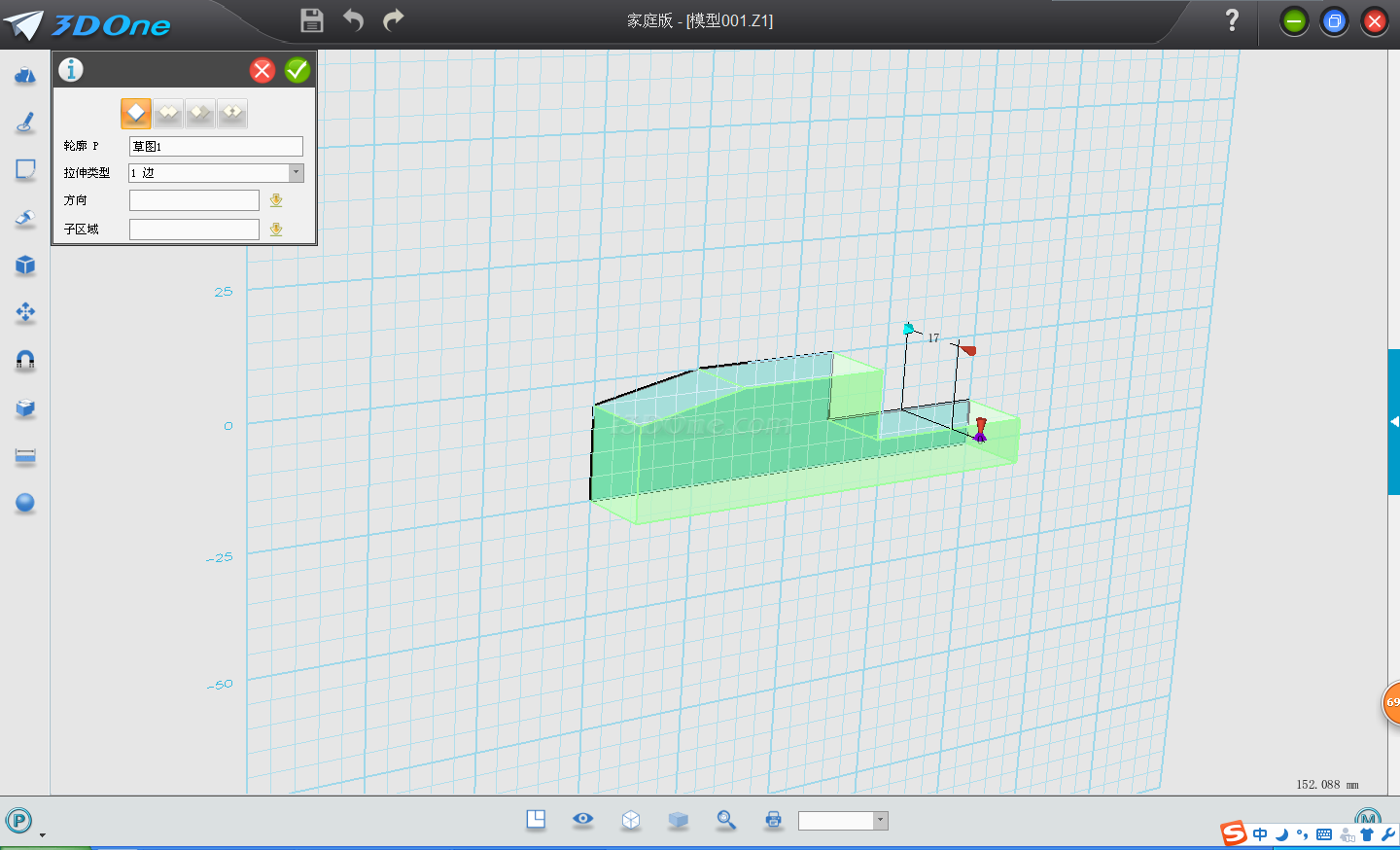

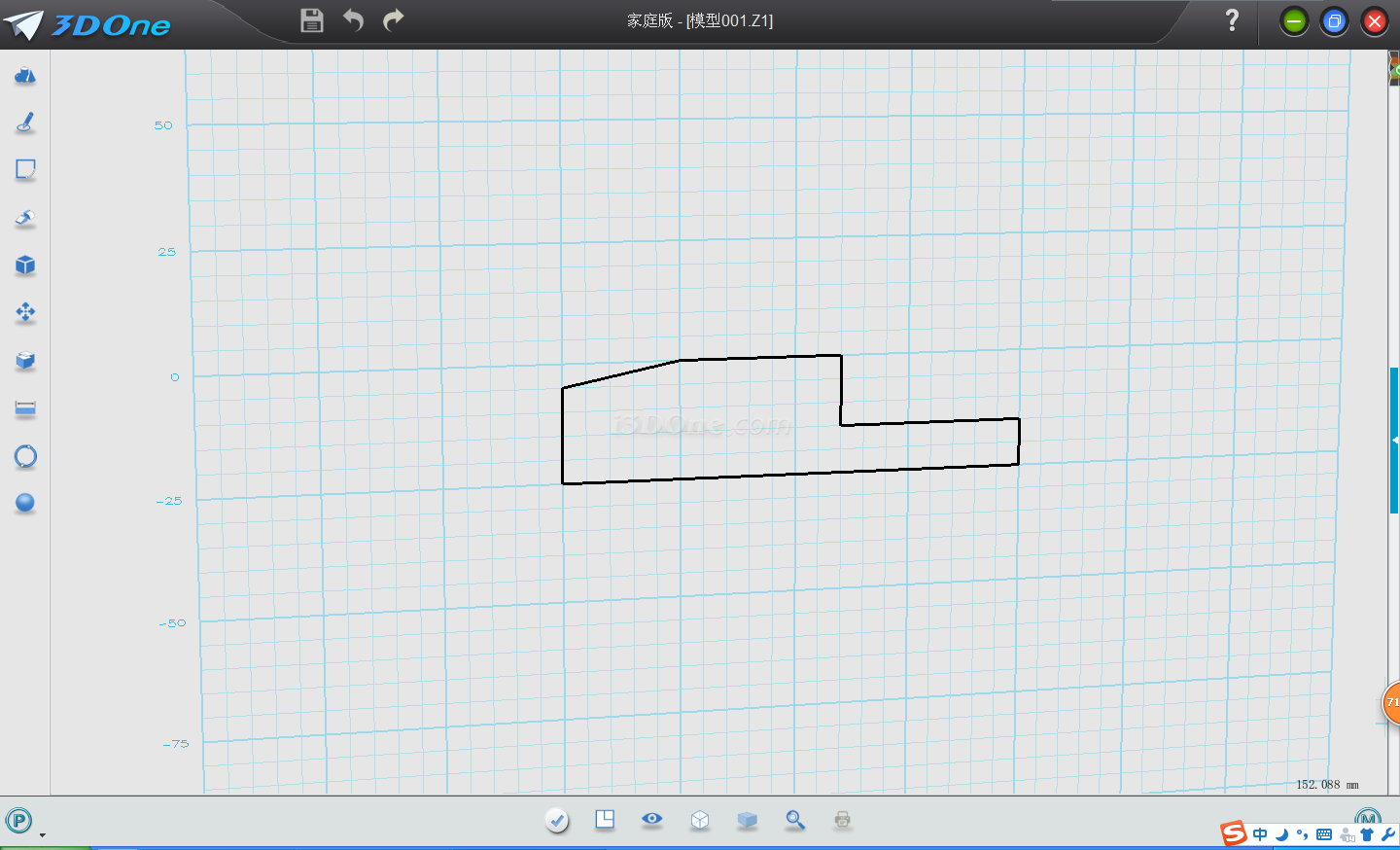

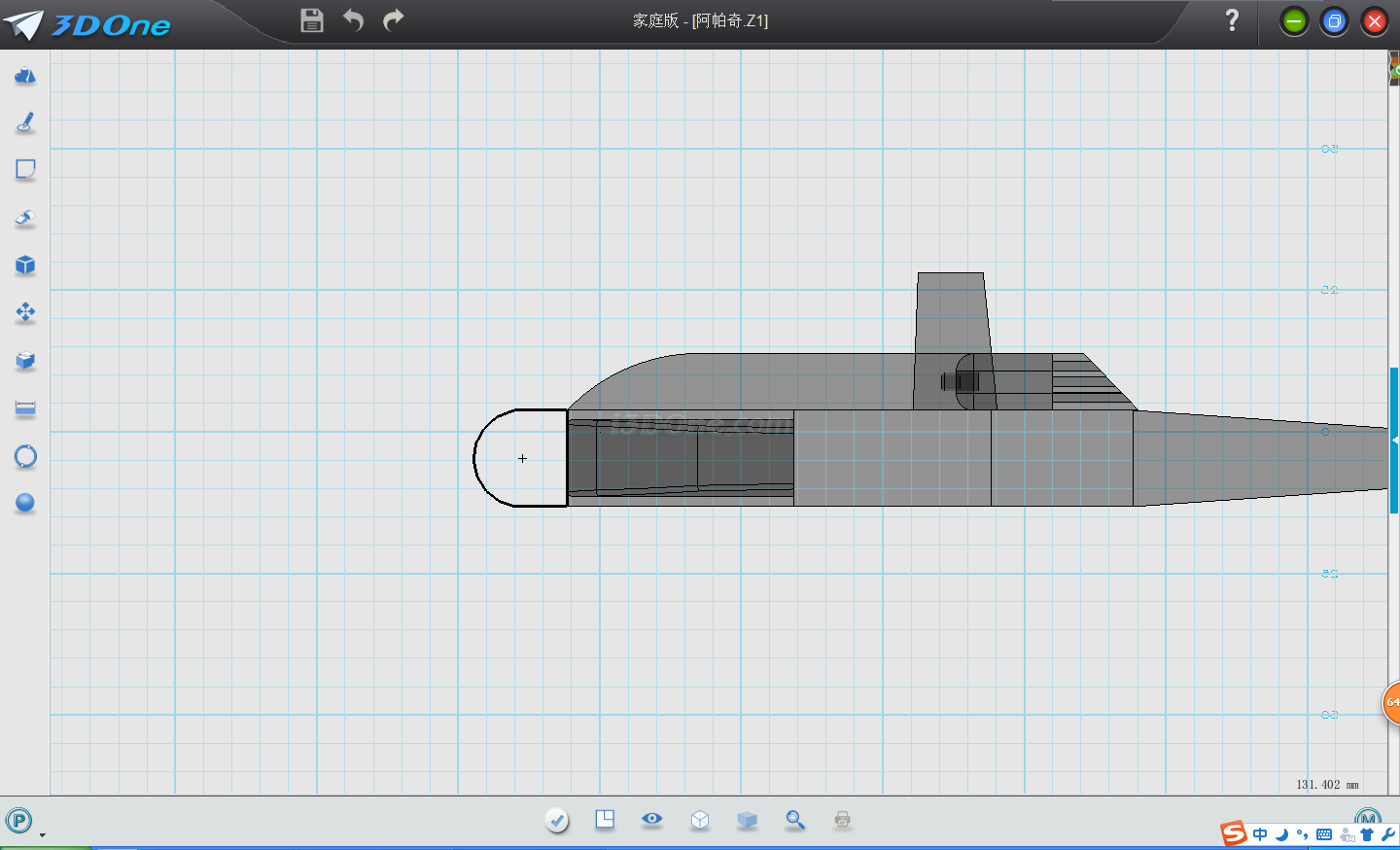

1.首先用草圖編輯畫出機身的大致輪廓，然后拉伸，輸入拉伸距離17。

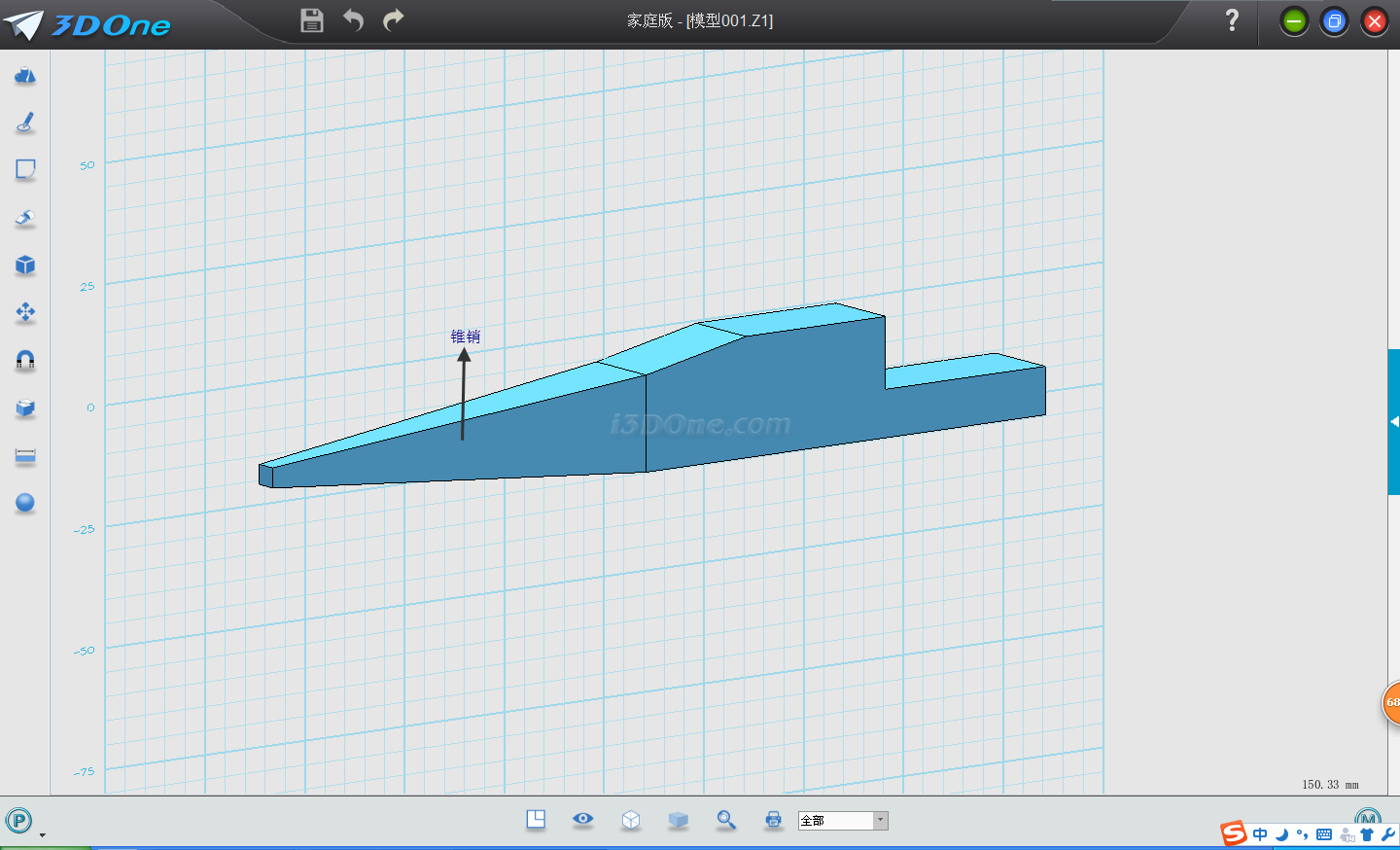

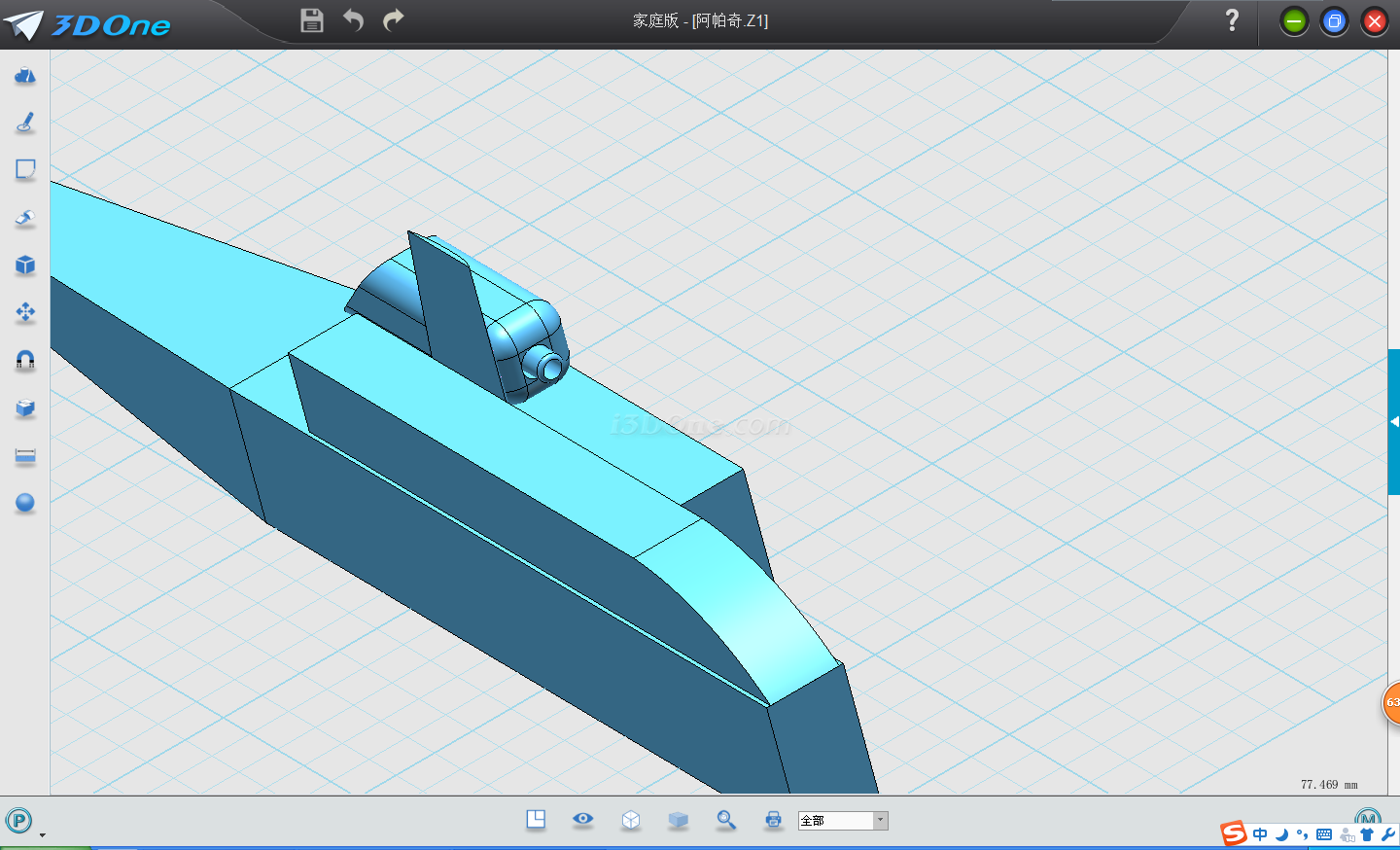

2.點擊拉伸，選擇左邊長方形，輸入拉伸距離80，再選擇錐銷命令，基準面選擇最左邊面，確定可得：

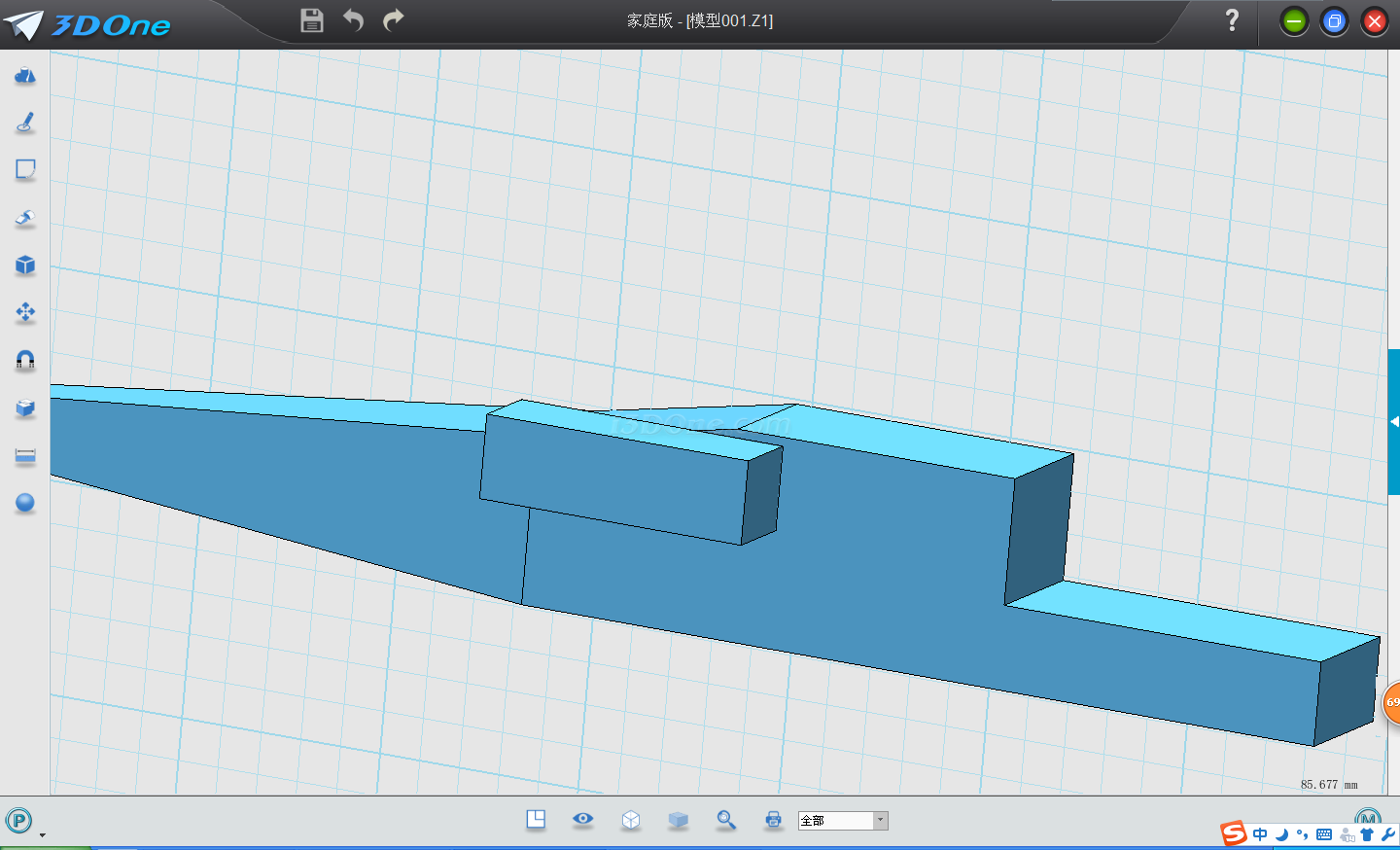

3. 拉伸出機尾部件后，在機身后方建一個長方體 。

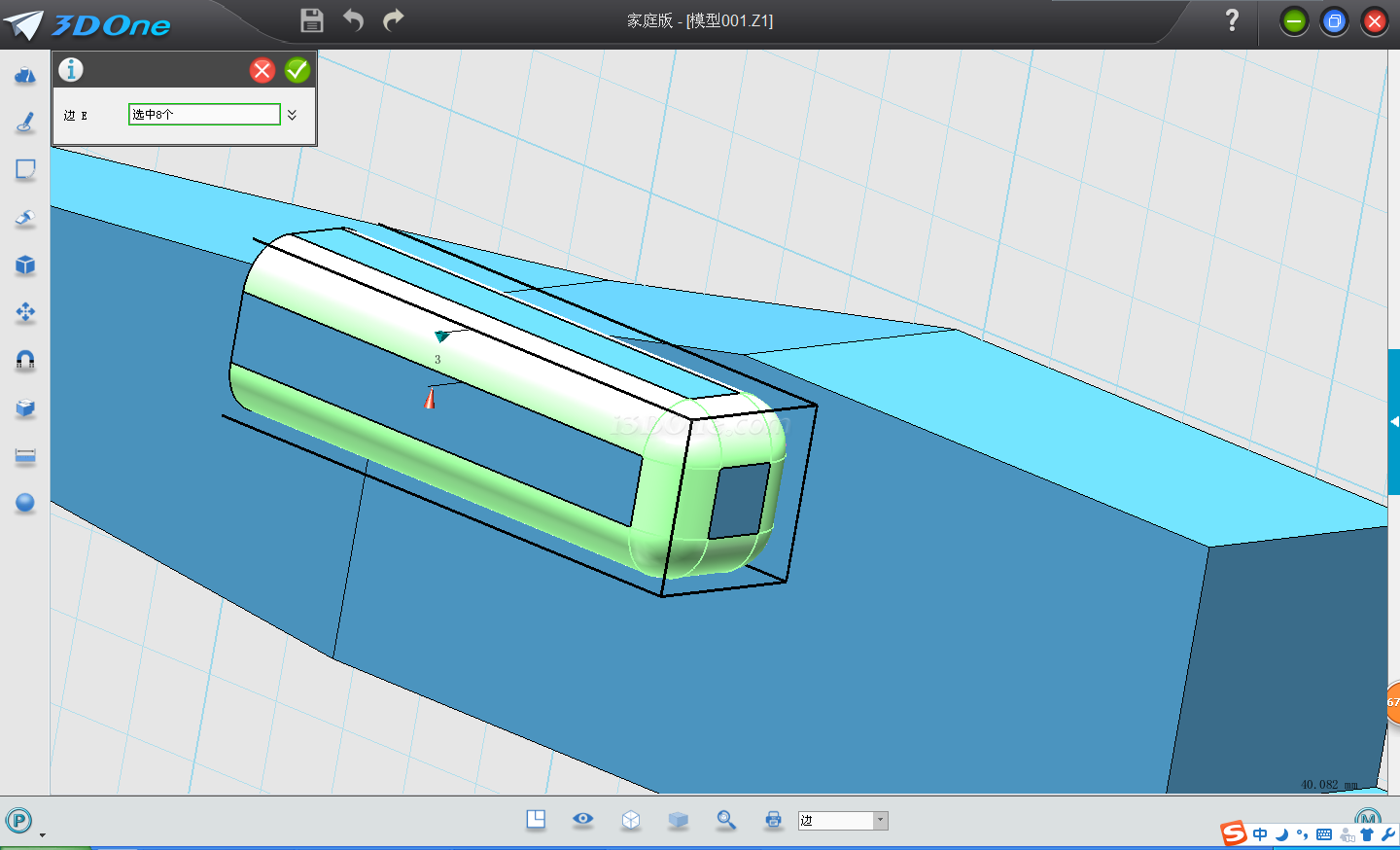

4.對長方形進行倒圓。

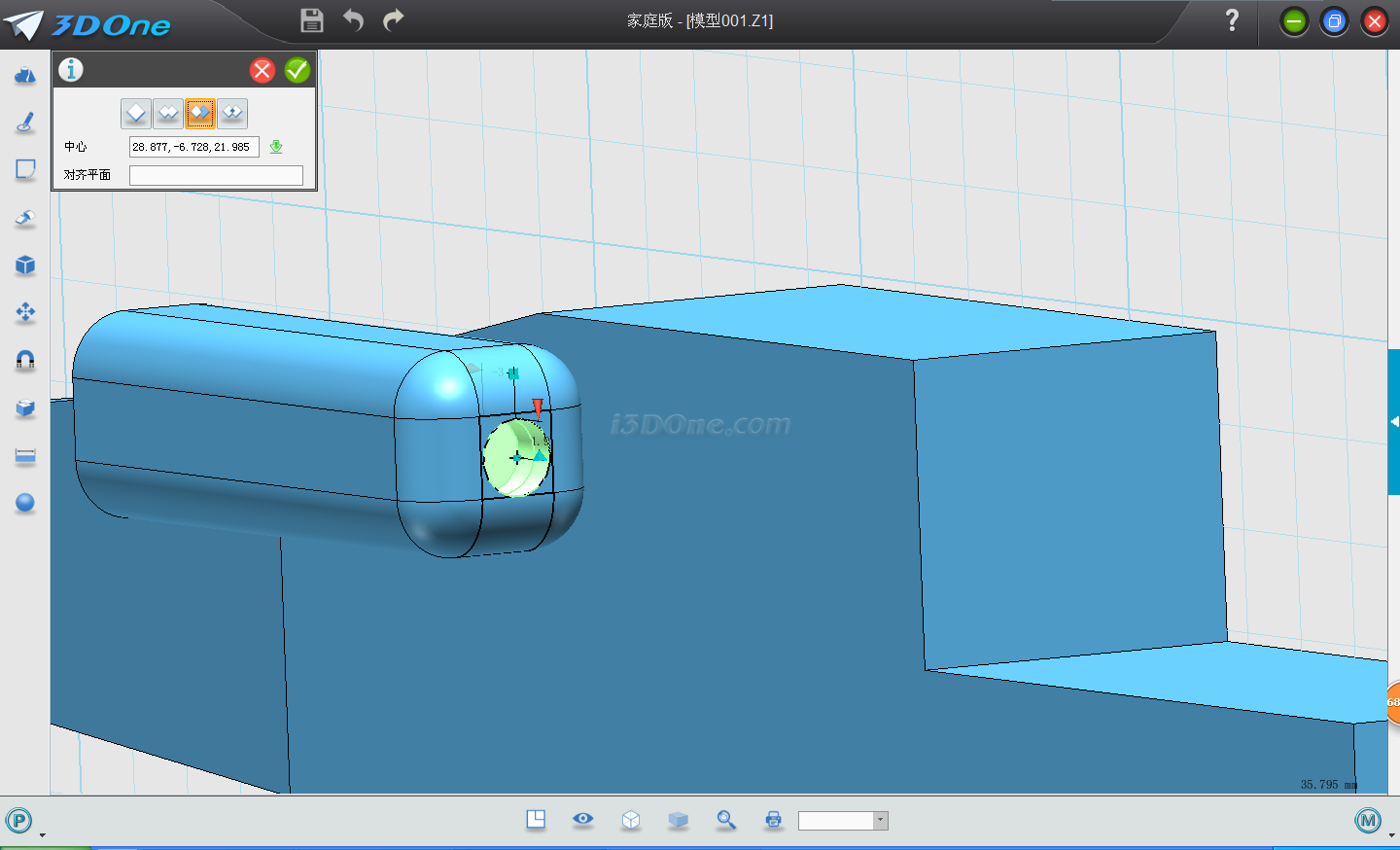

5.在長方形側面中心畫一個圓，然后拉伸，點擊減運算。

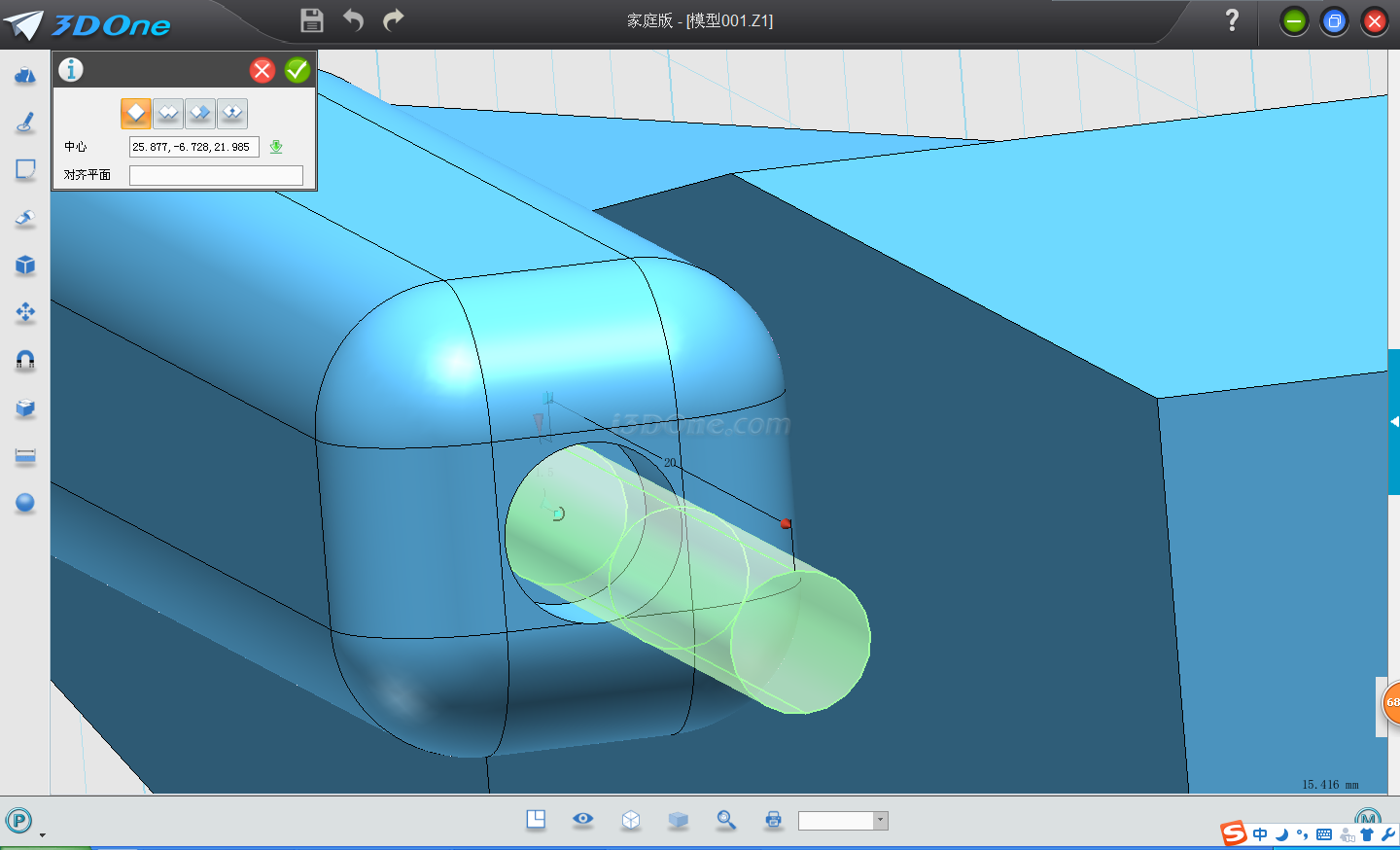

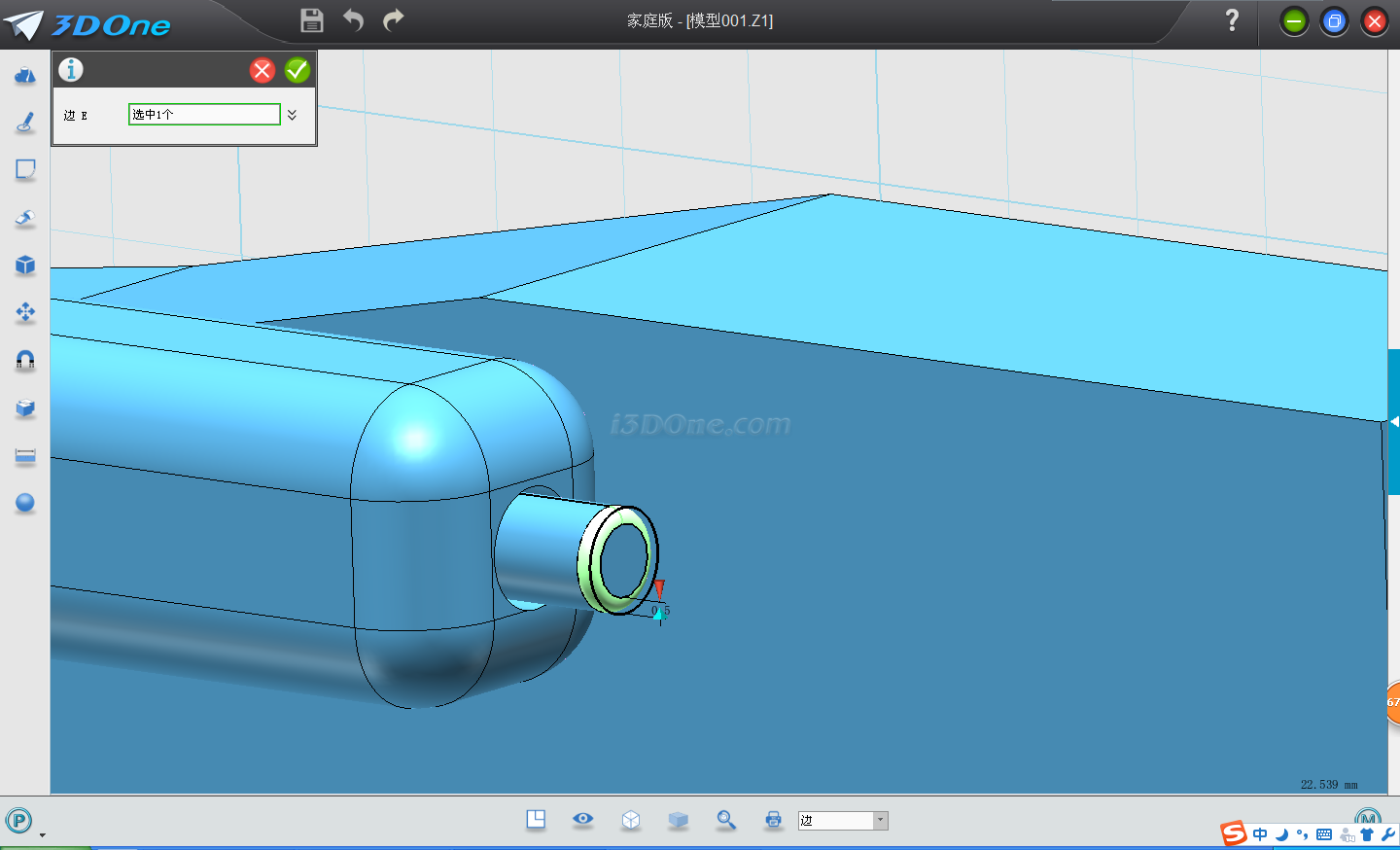

6.再在側面中間繪制一個圓柱體，同理邊倒圓。

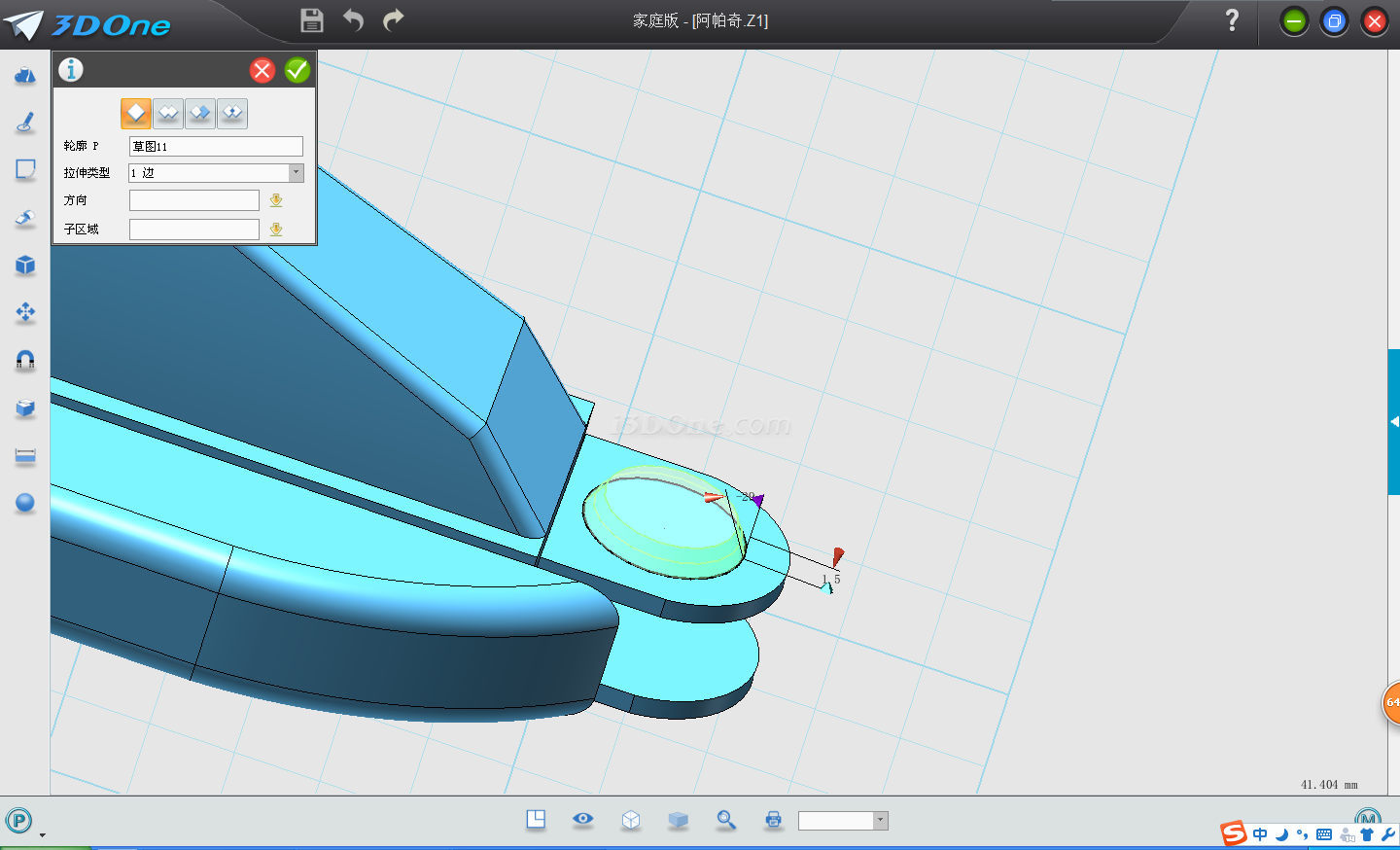

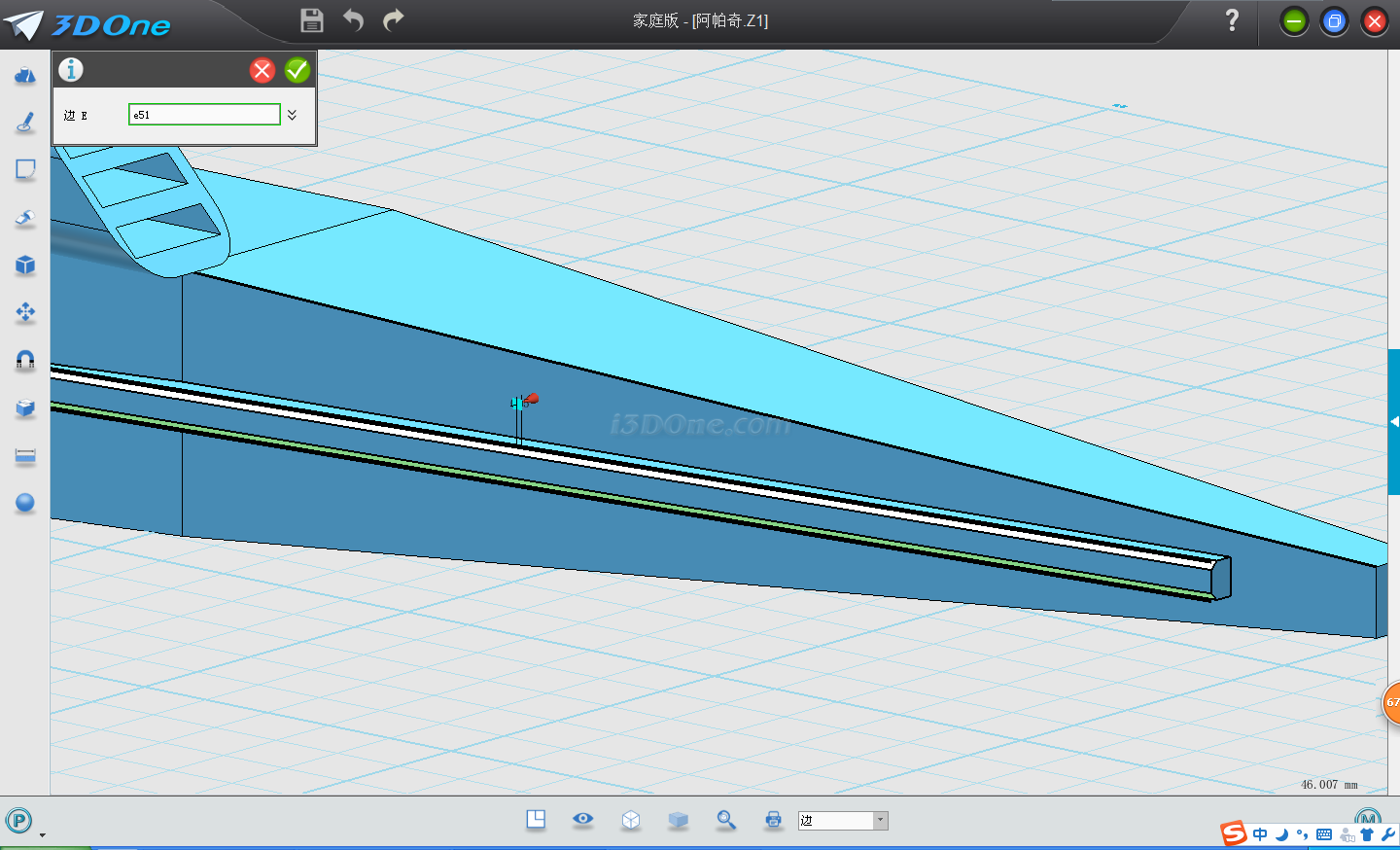

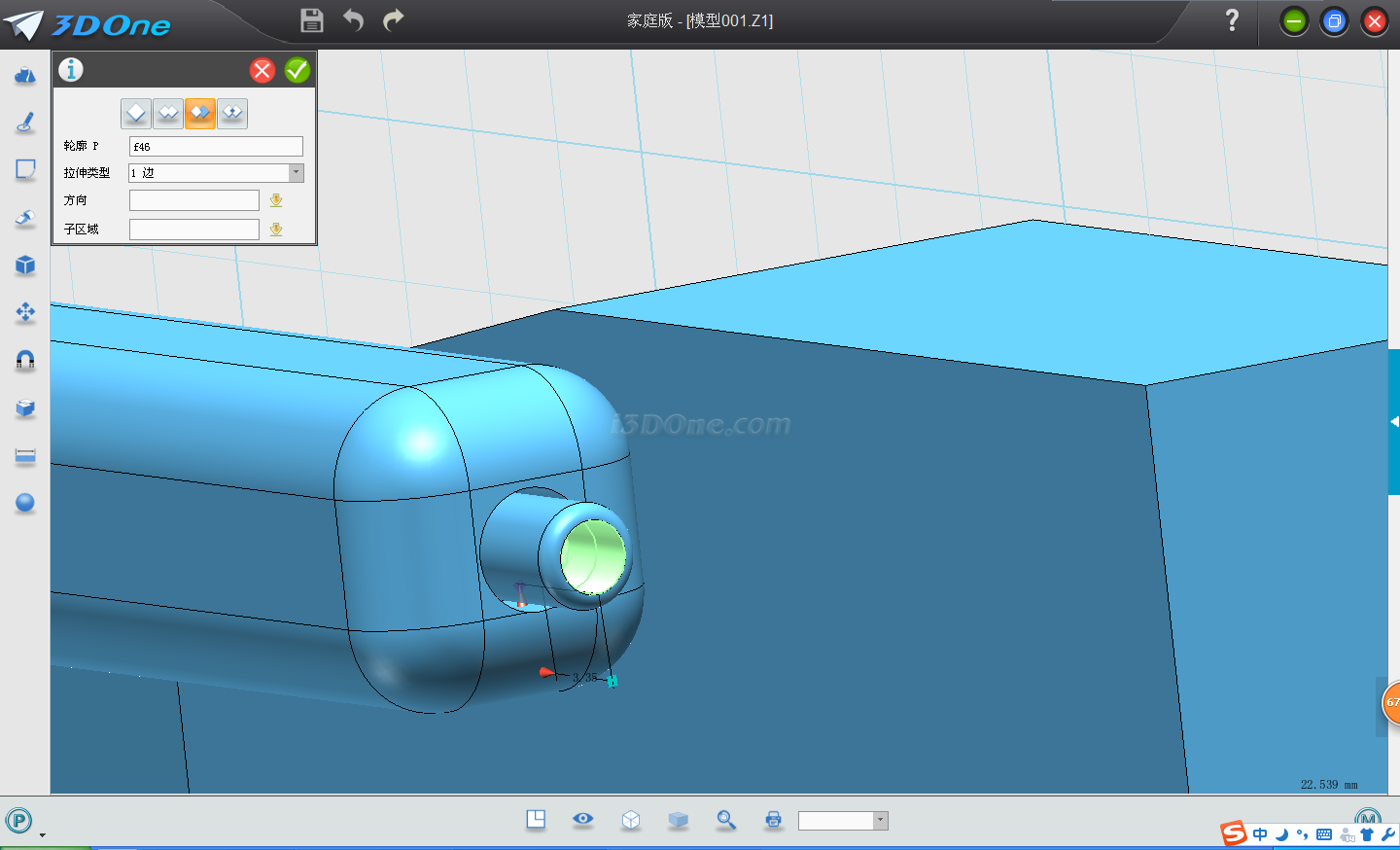

7.再點擊拉伸，選擇繪制圓柱的上表面，輸入距離3.35，點擊減運算。

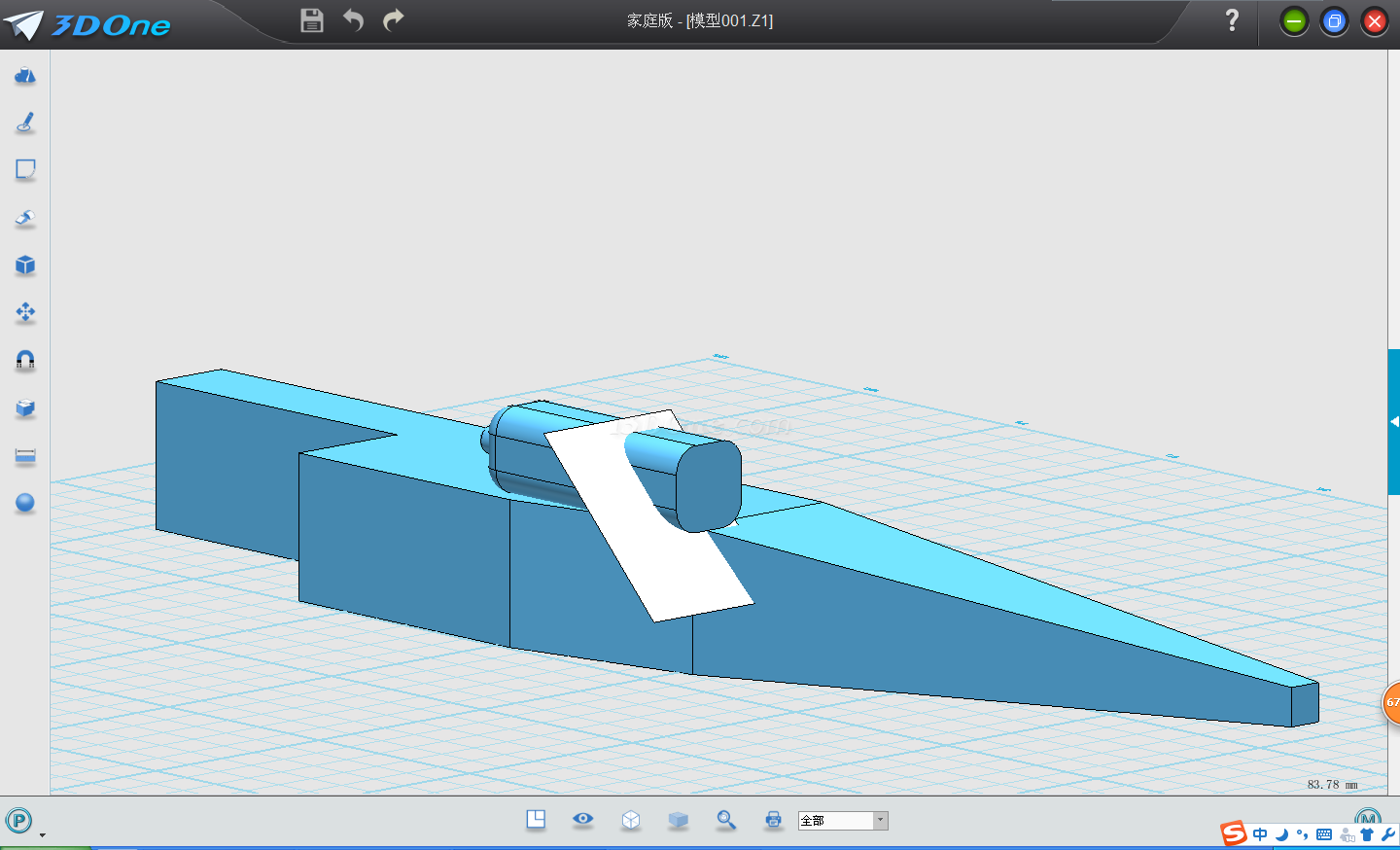

8. 建一個面，拉伸后成為一個長方形，接著用實體分割命令分為兩部分，刪除右邊分割實體。

9. 再建一個長方體。

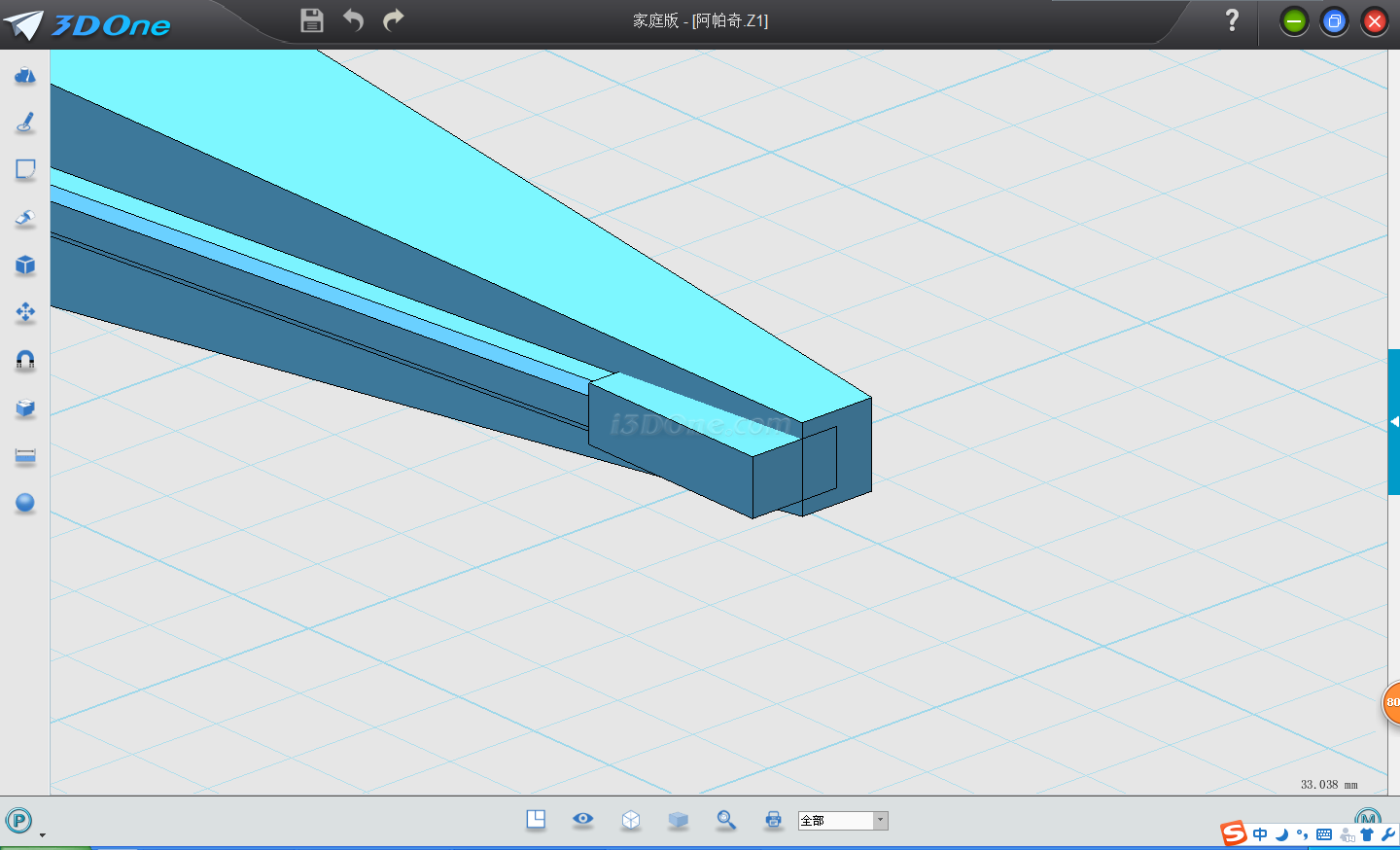

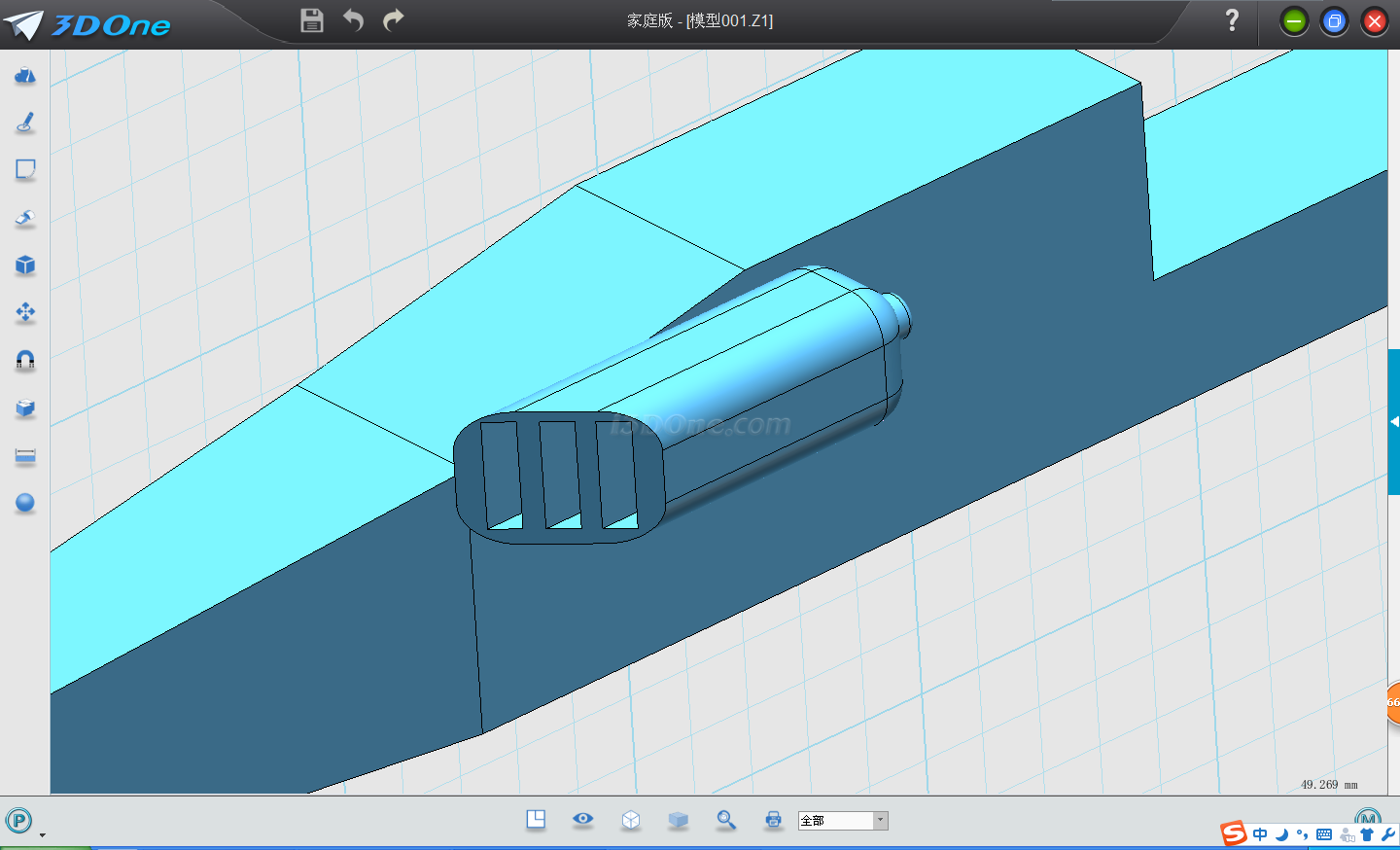

10.選擇陣列，點擊長方形，輸入數量4，確定后刪除最上面長方形。

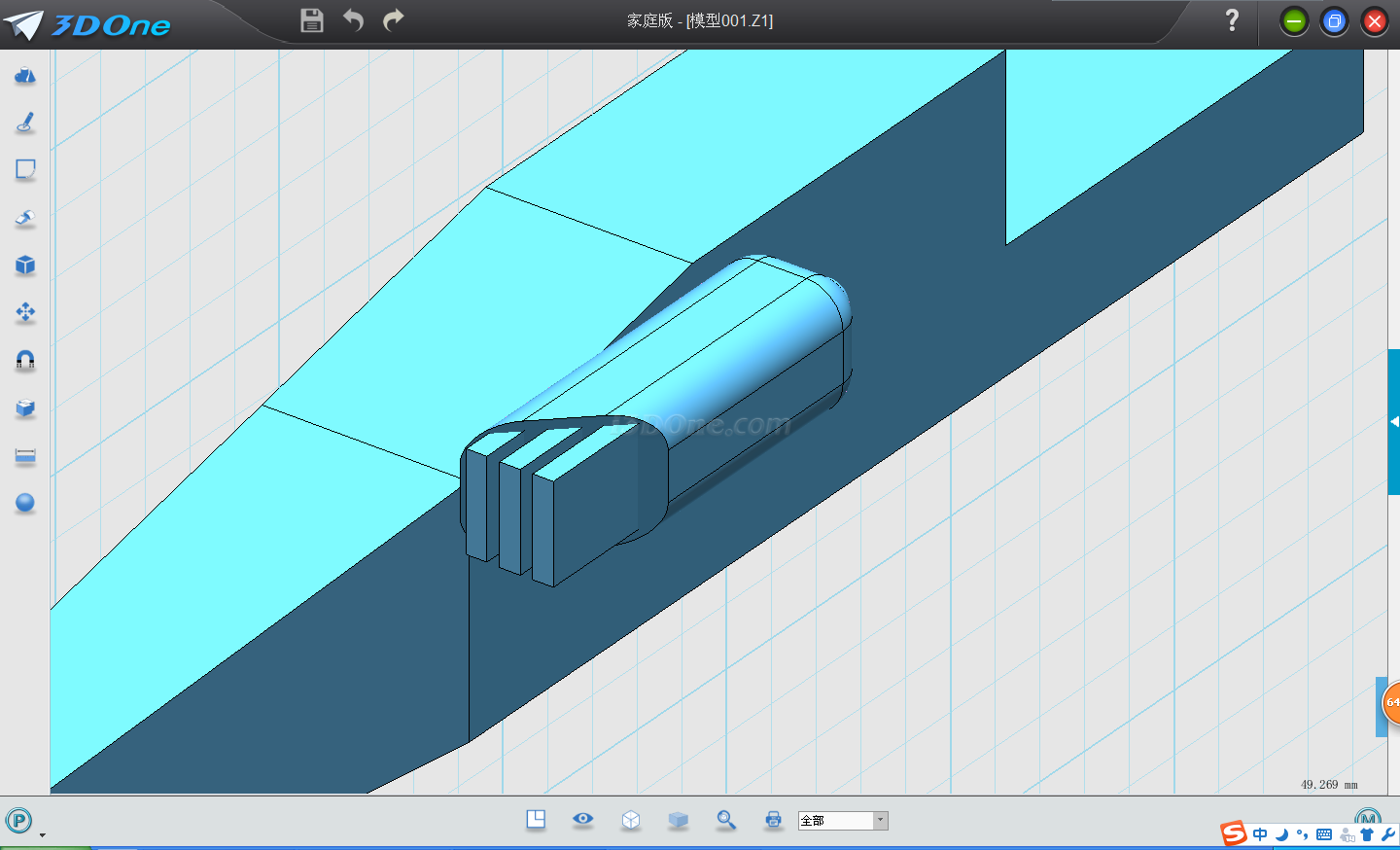

11. 使用組合編輯→減運算，基體選擇實體分割后的實體，合并體選擇陣列的三個長方形。

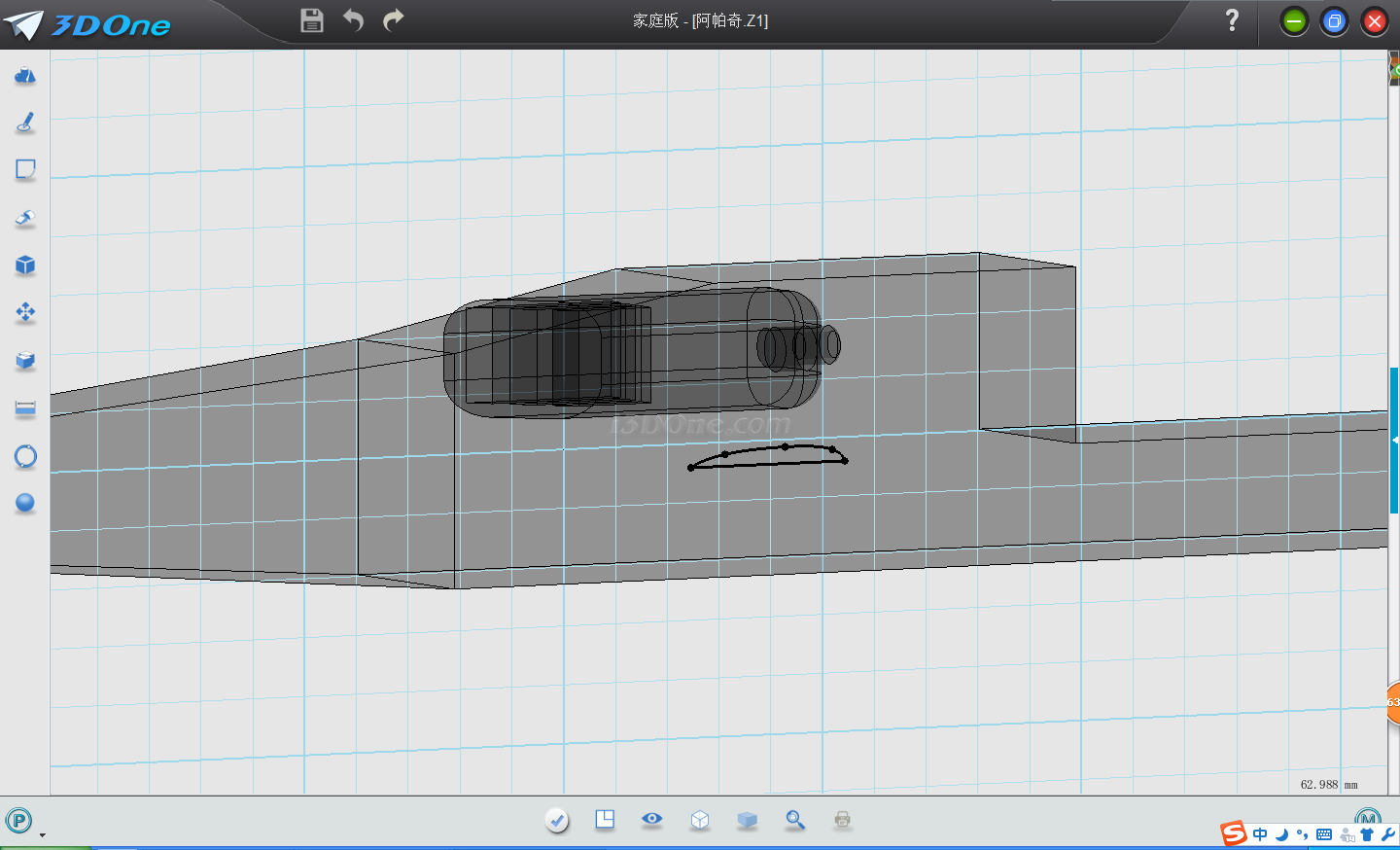

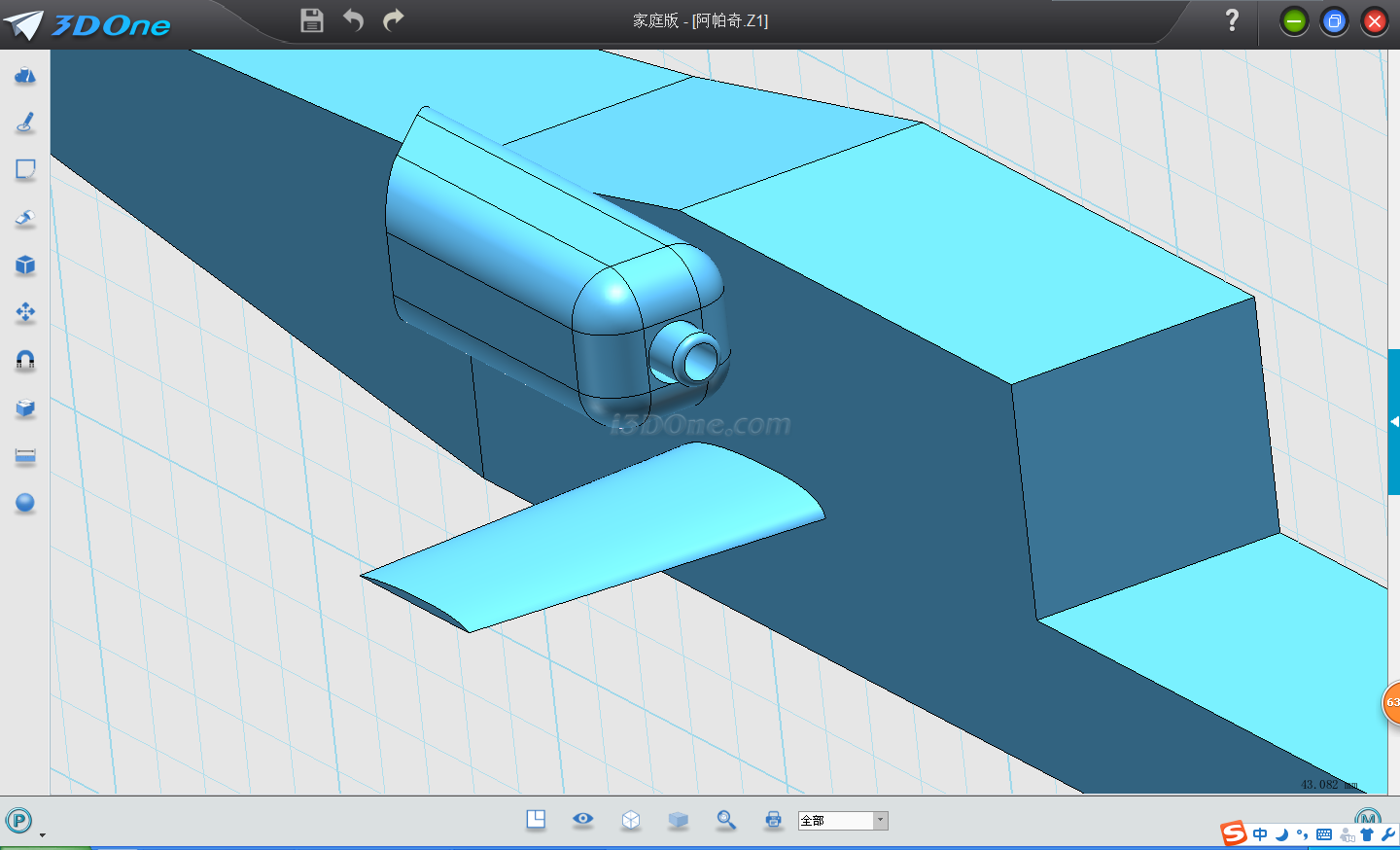

12.在飛機身的側面畫一個飛機翼的草圖。

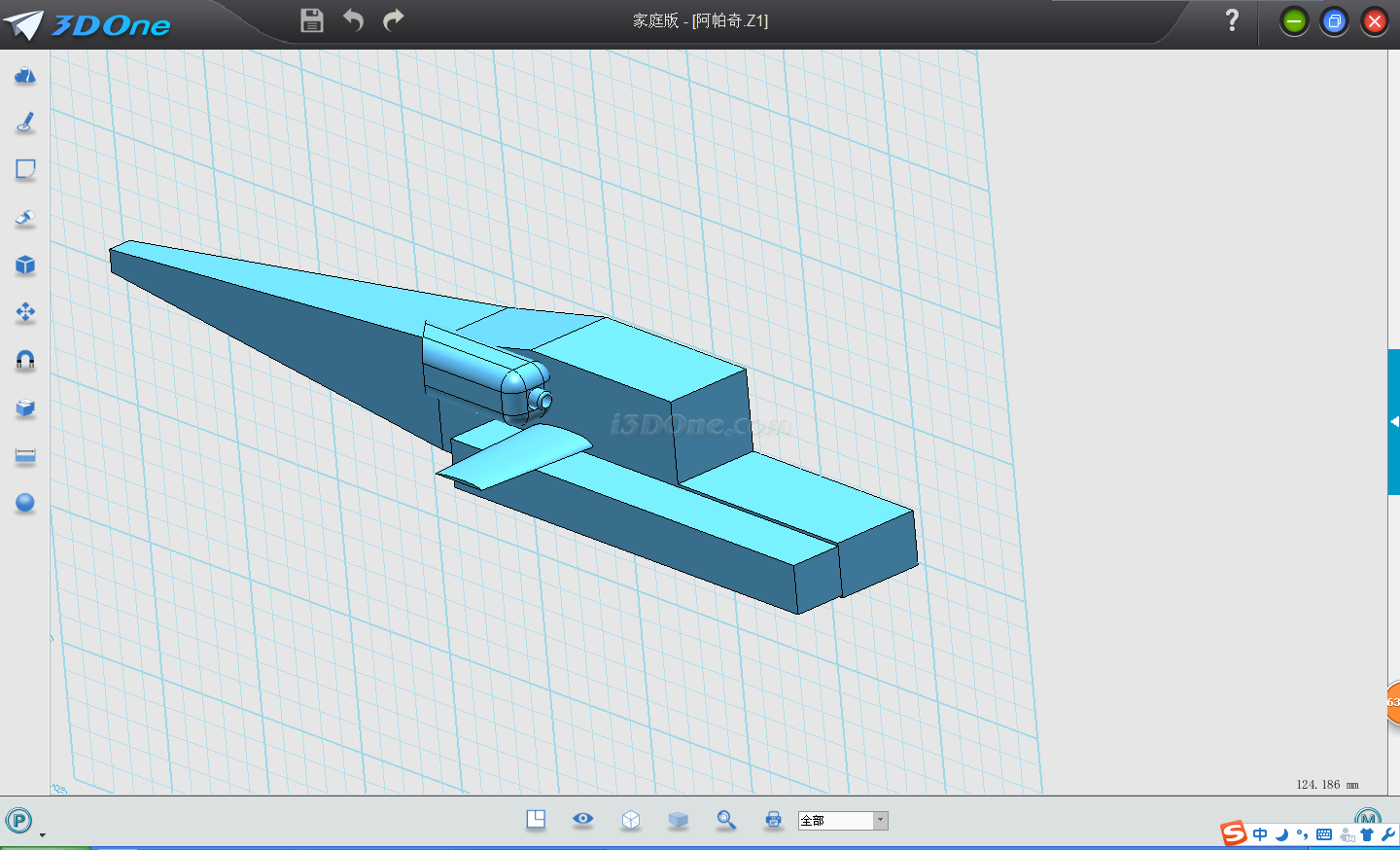

13.拉伸草圖，機翼就完成了。

14.在機身旁再建一個長方體。

15.同理繪制面使用實體切割。

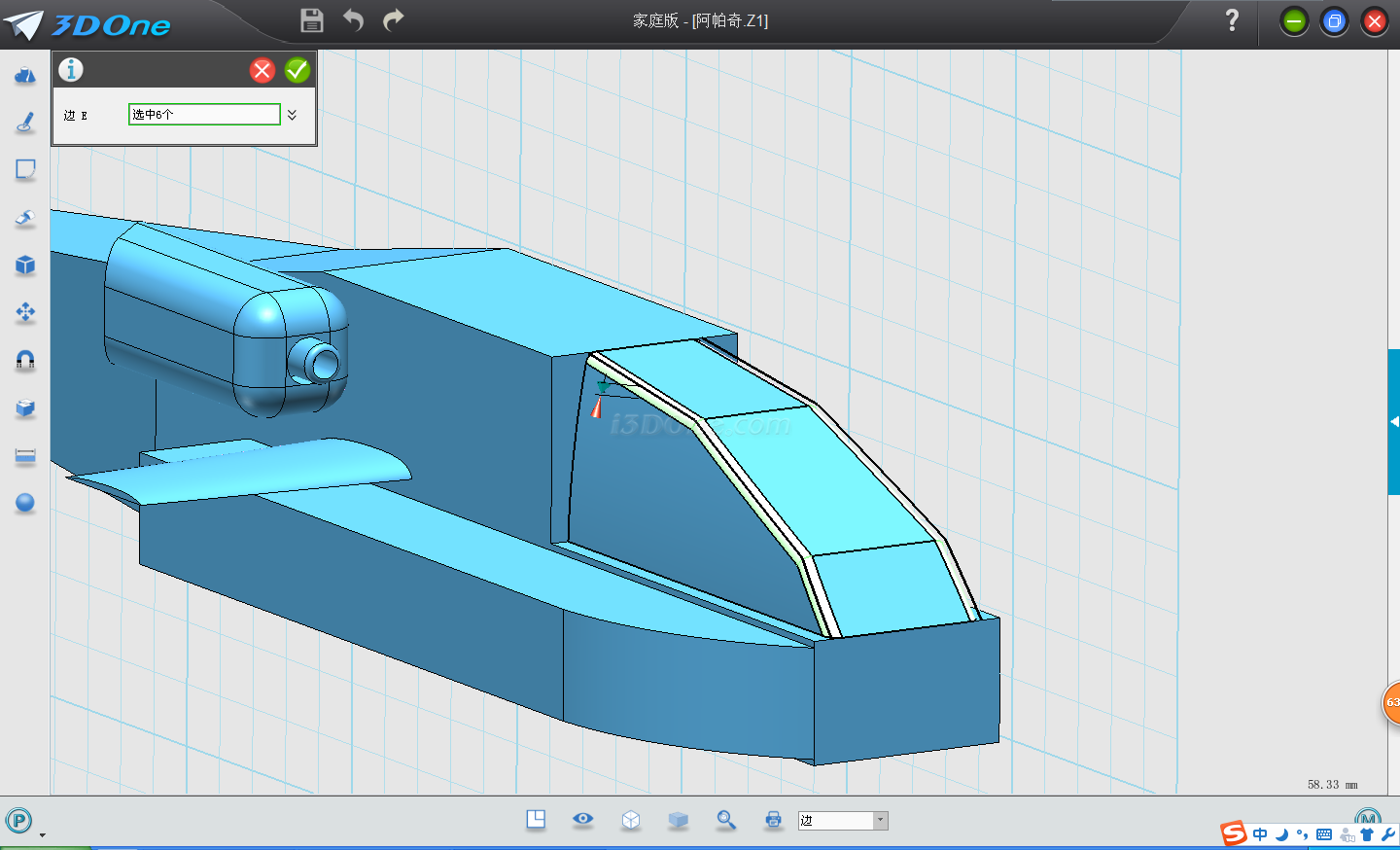

16.再在機艙上畫長方形，利用實體切割。

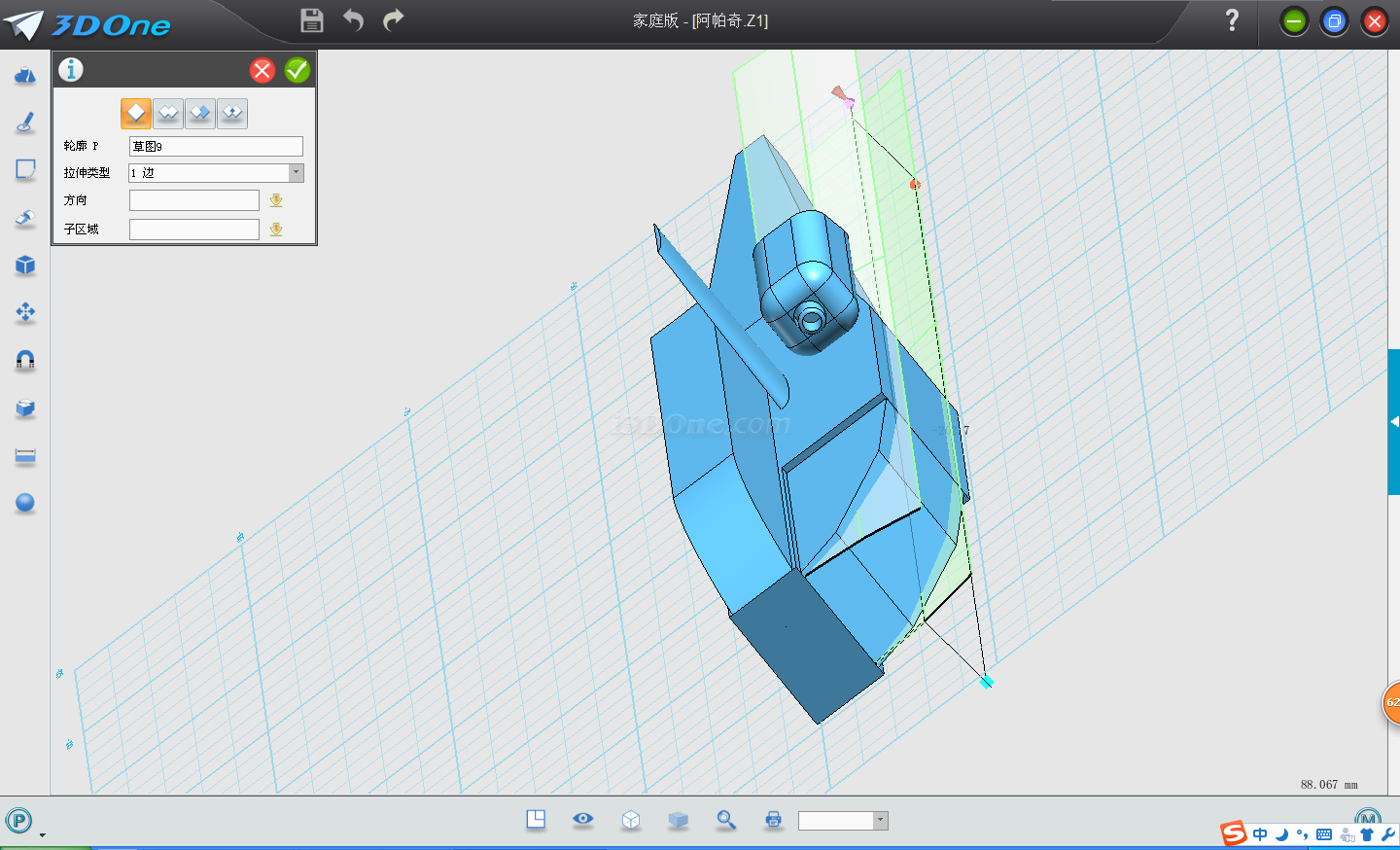

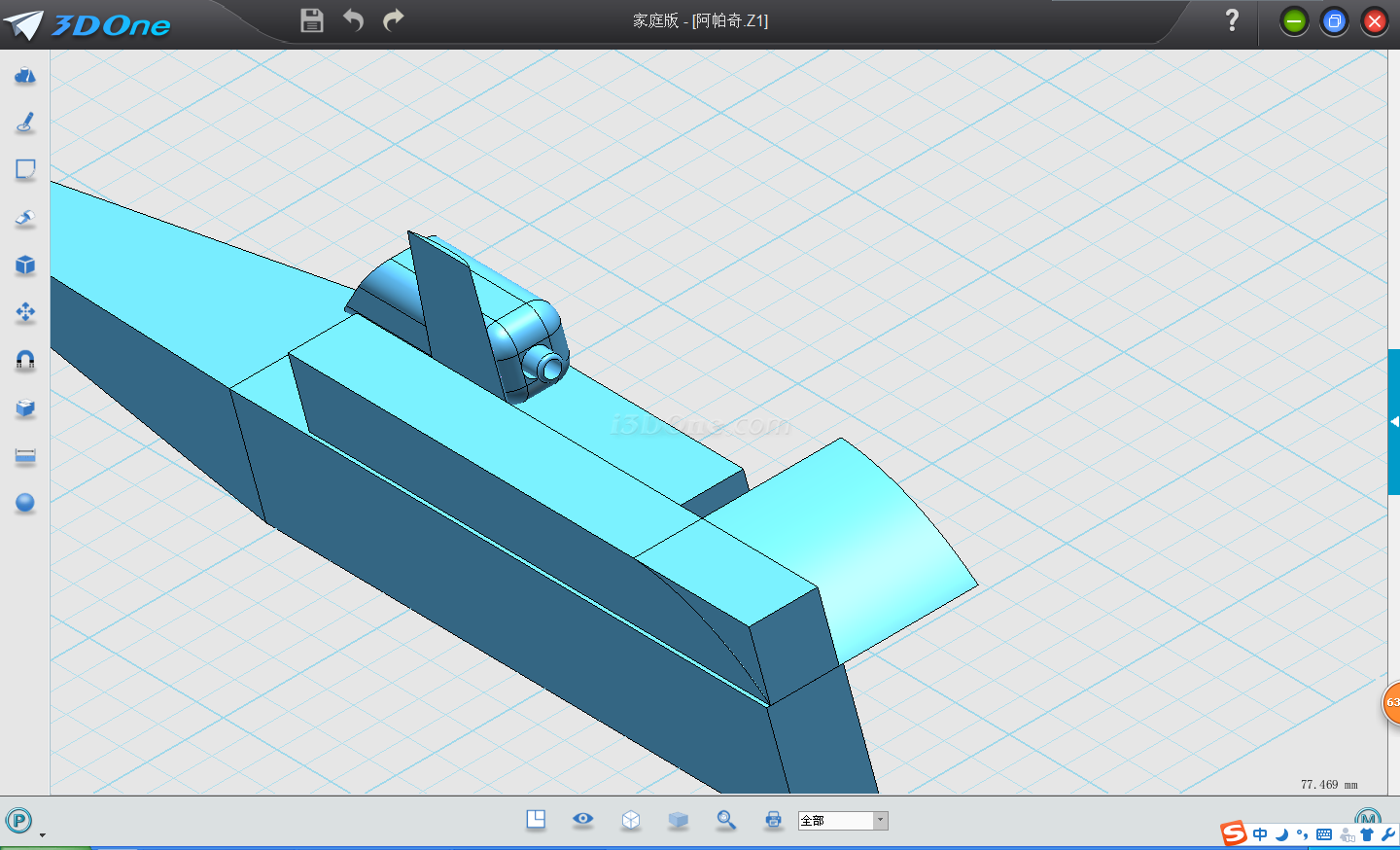

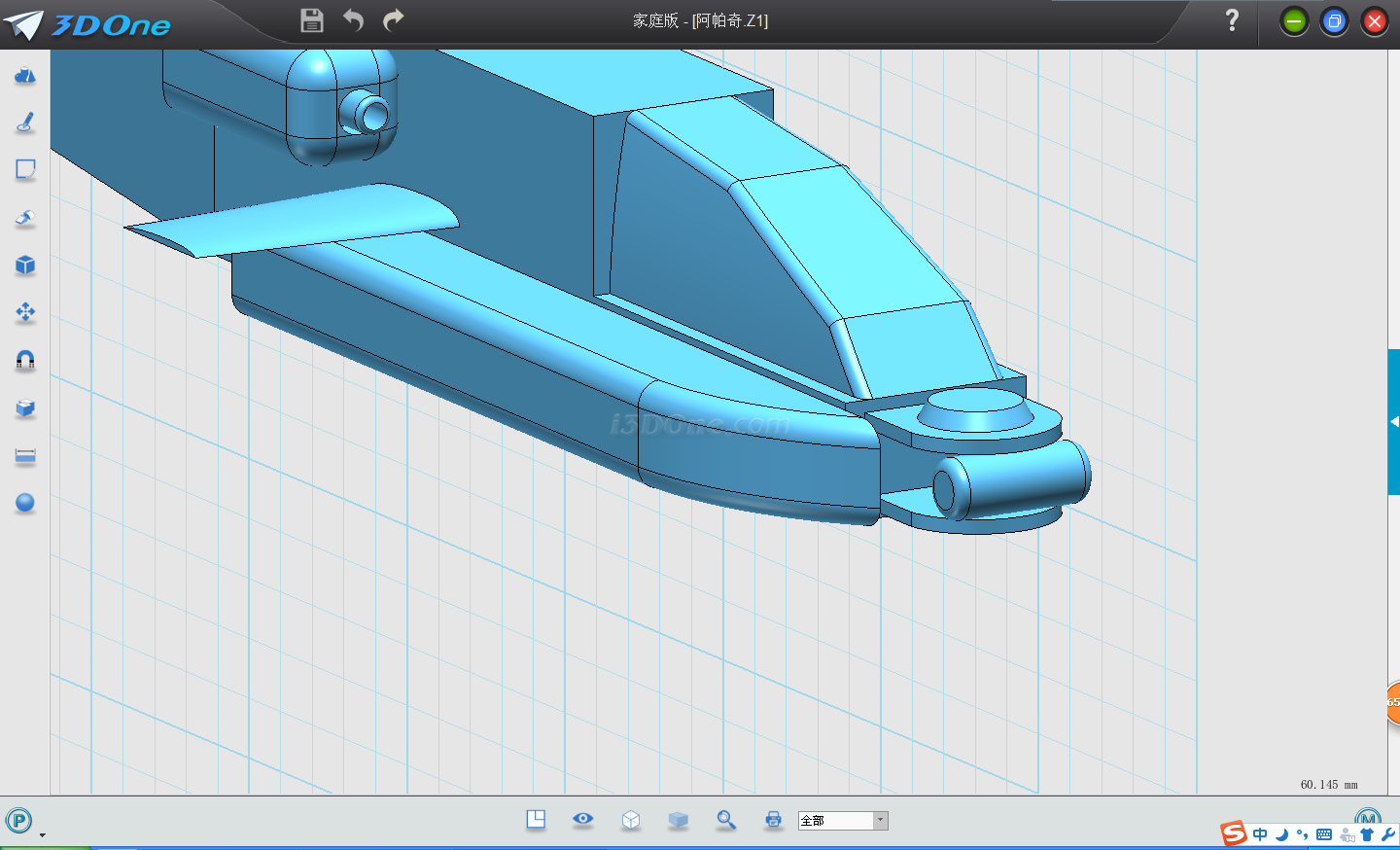

17. 然后在機身前面參考畫一個這樣的圖形，再拉伸。接著用抽殼命令，開放面選取側圓弧曲面。

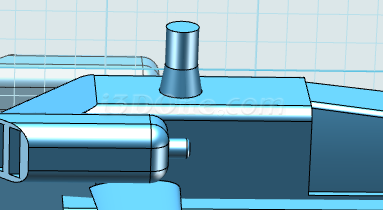

18.在兩個實體面中間建一個圓柱，再點擊倒圓角命令 ，選擇圓線。

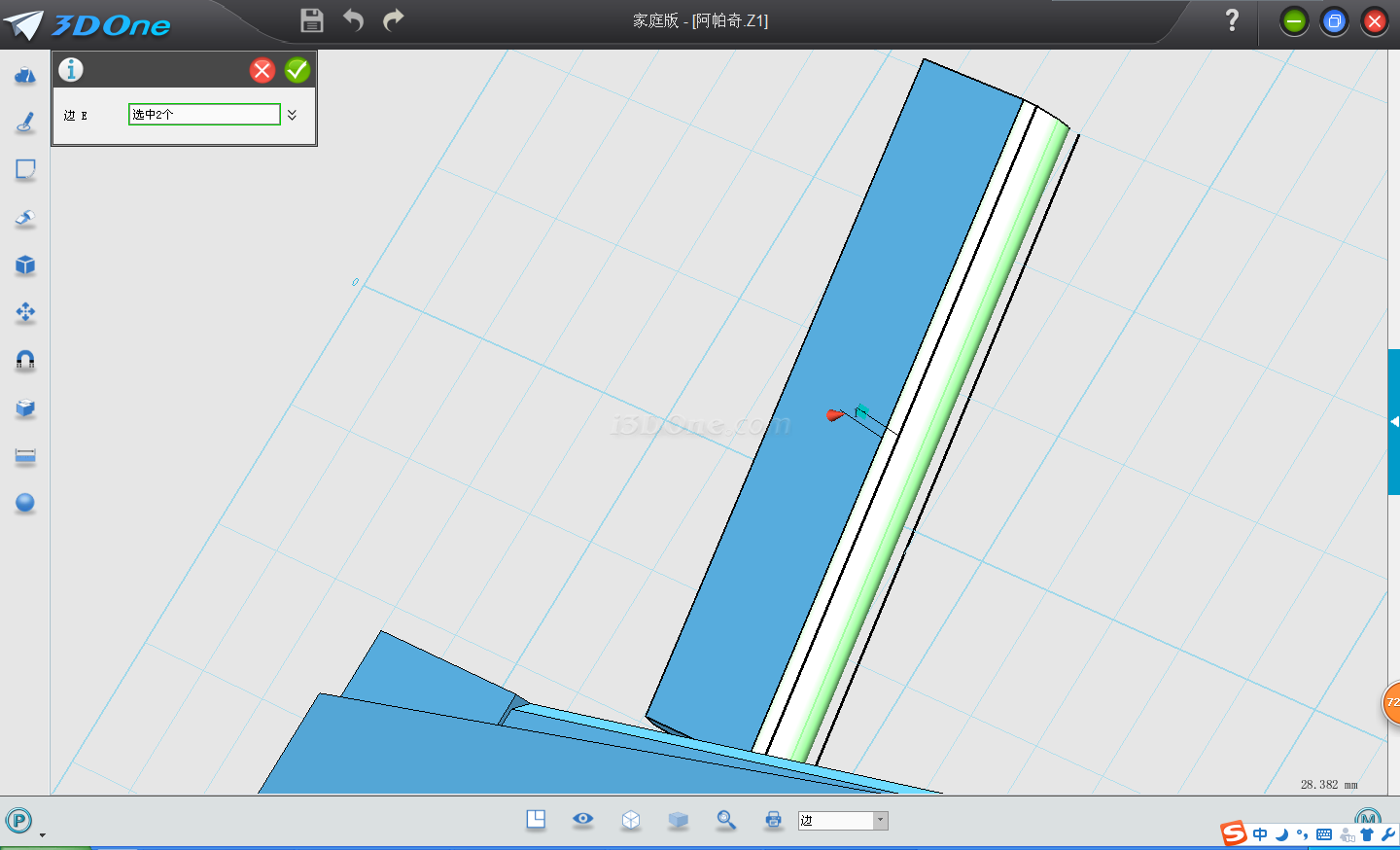

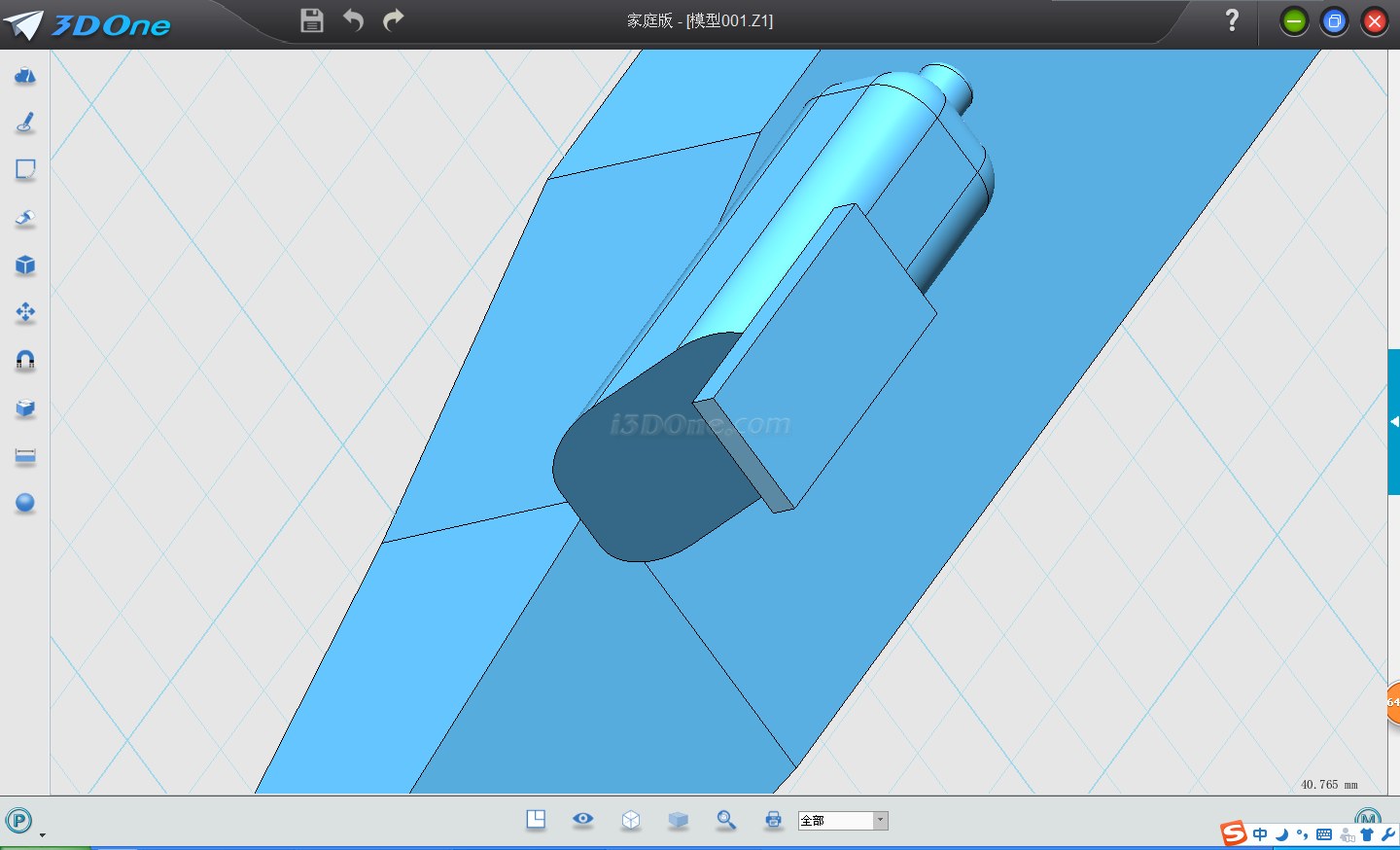

19.在錐銷后翼上方繪制一個長方形，再點擊倒角命令，選擇如圖兩條邊。

20.在倒角長方形后面加入一個六面體，利用組合編輯合并。

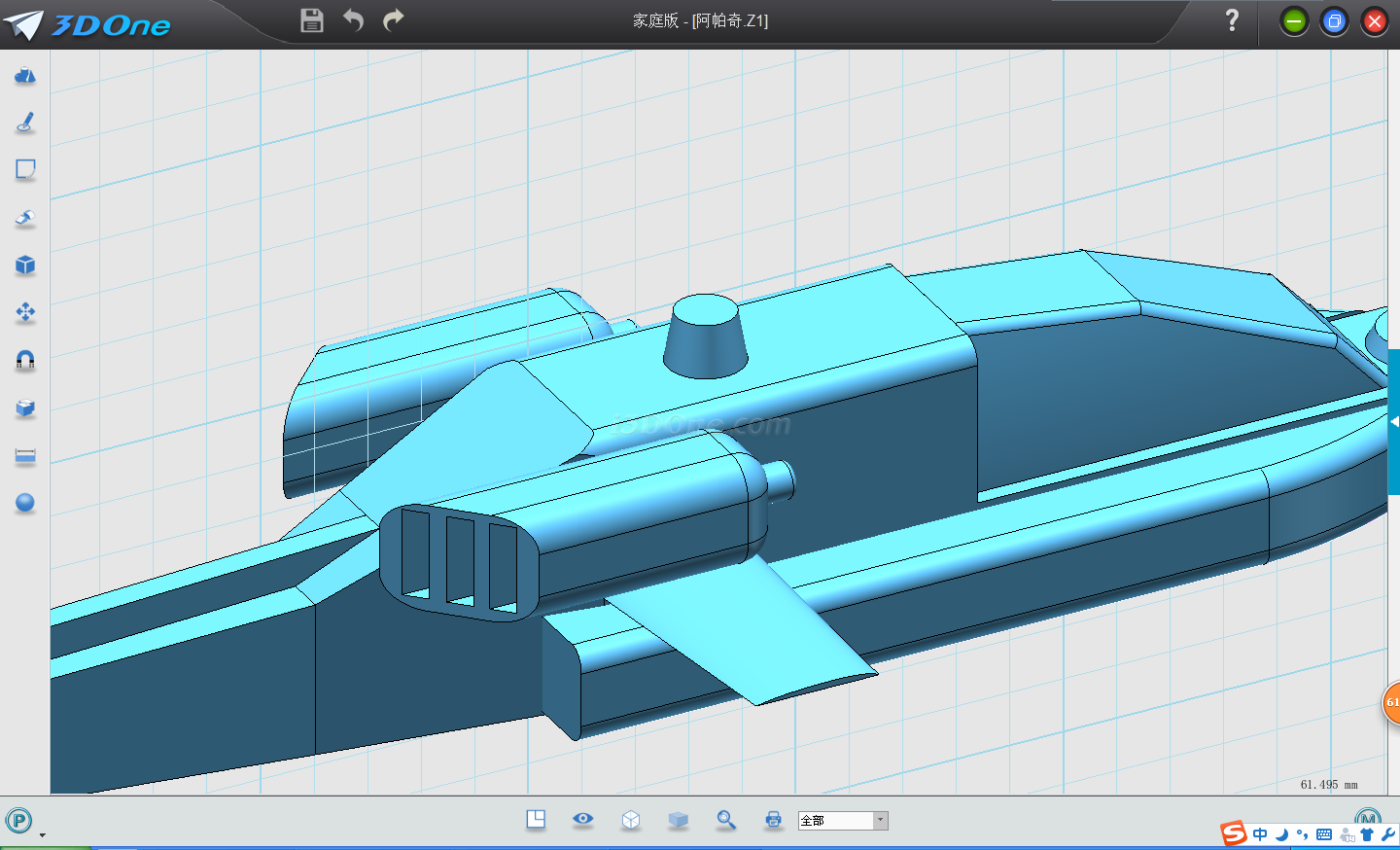

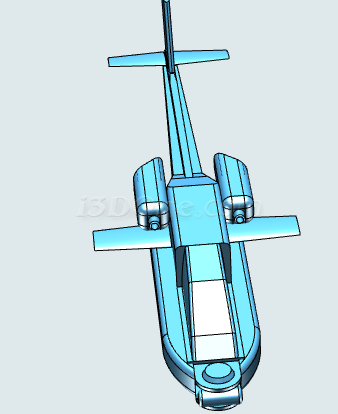

22.可見大致外形已經出來，因為左右兩邊的零件相同，在中間繪制平面，使用鏡像使左右對稱。

二.繪制機頂。

1.在直升機上方放一個圓柱

2. 上方再一次進行拉伸，輸入距離6.5。

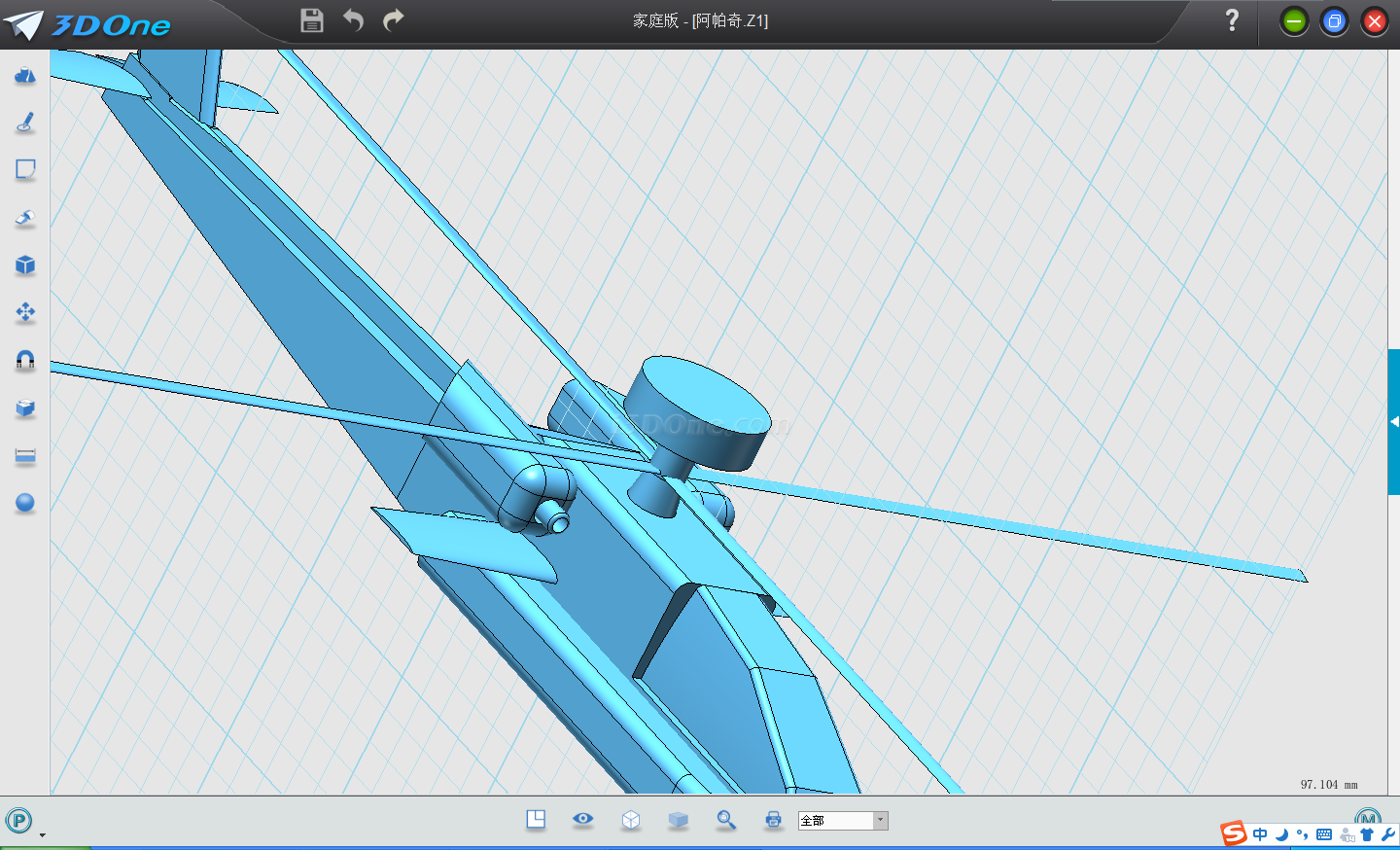

3.選擇最上面圓柱表面，繪制一個如圖草圖，拉伸。再點擊陣列（圓形陣列），輸入數量4。

4.再建一個圓柱，然后用圓角修飾。

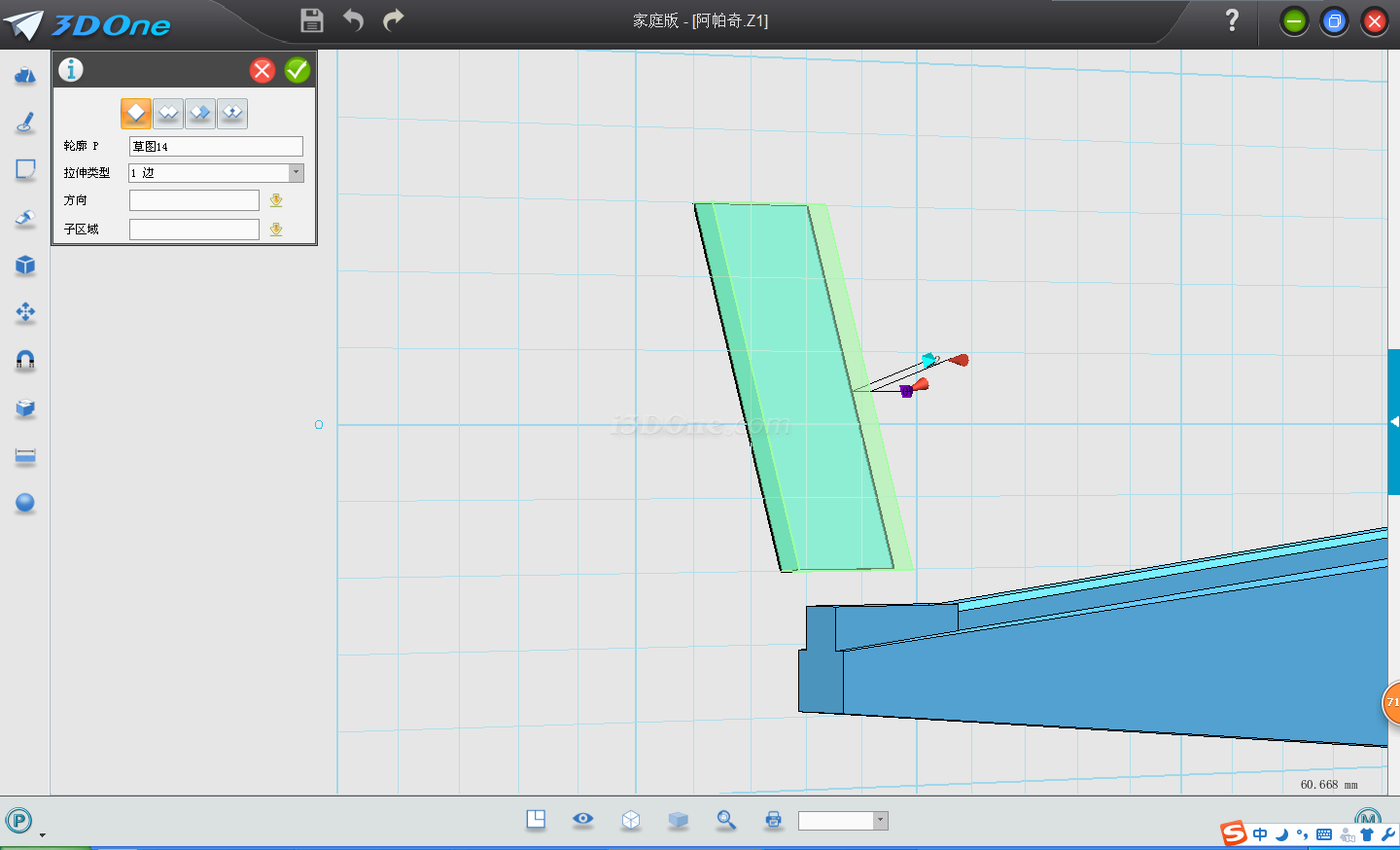

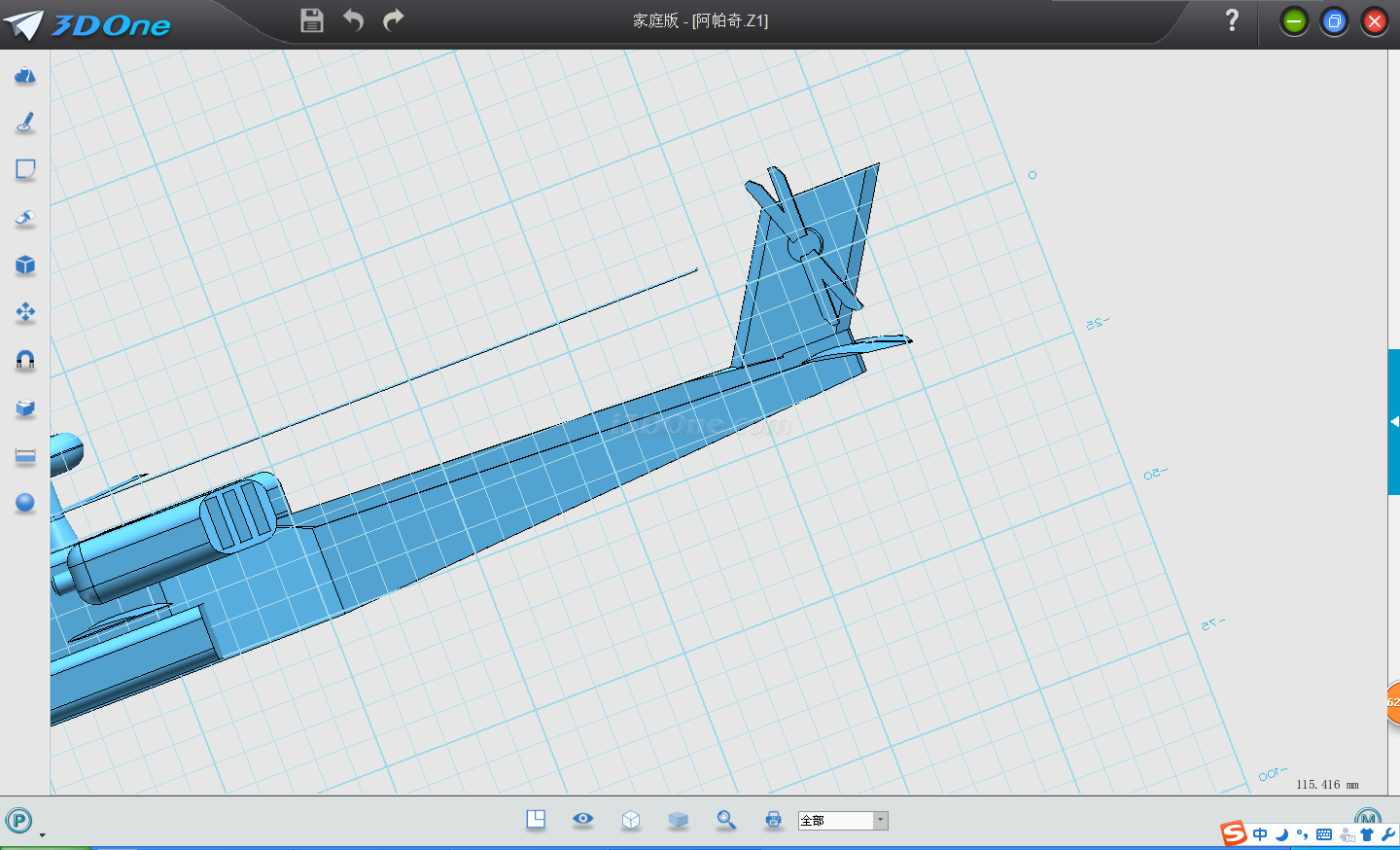

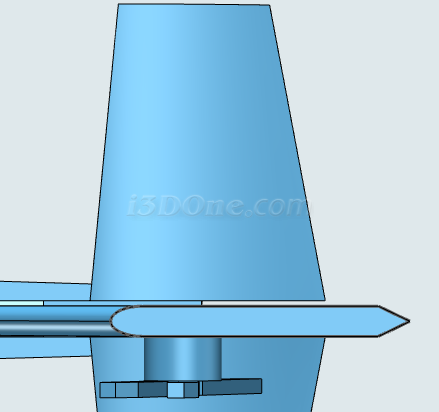

5.在尾翼畫圖案修飾。

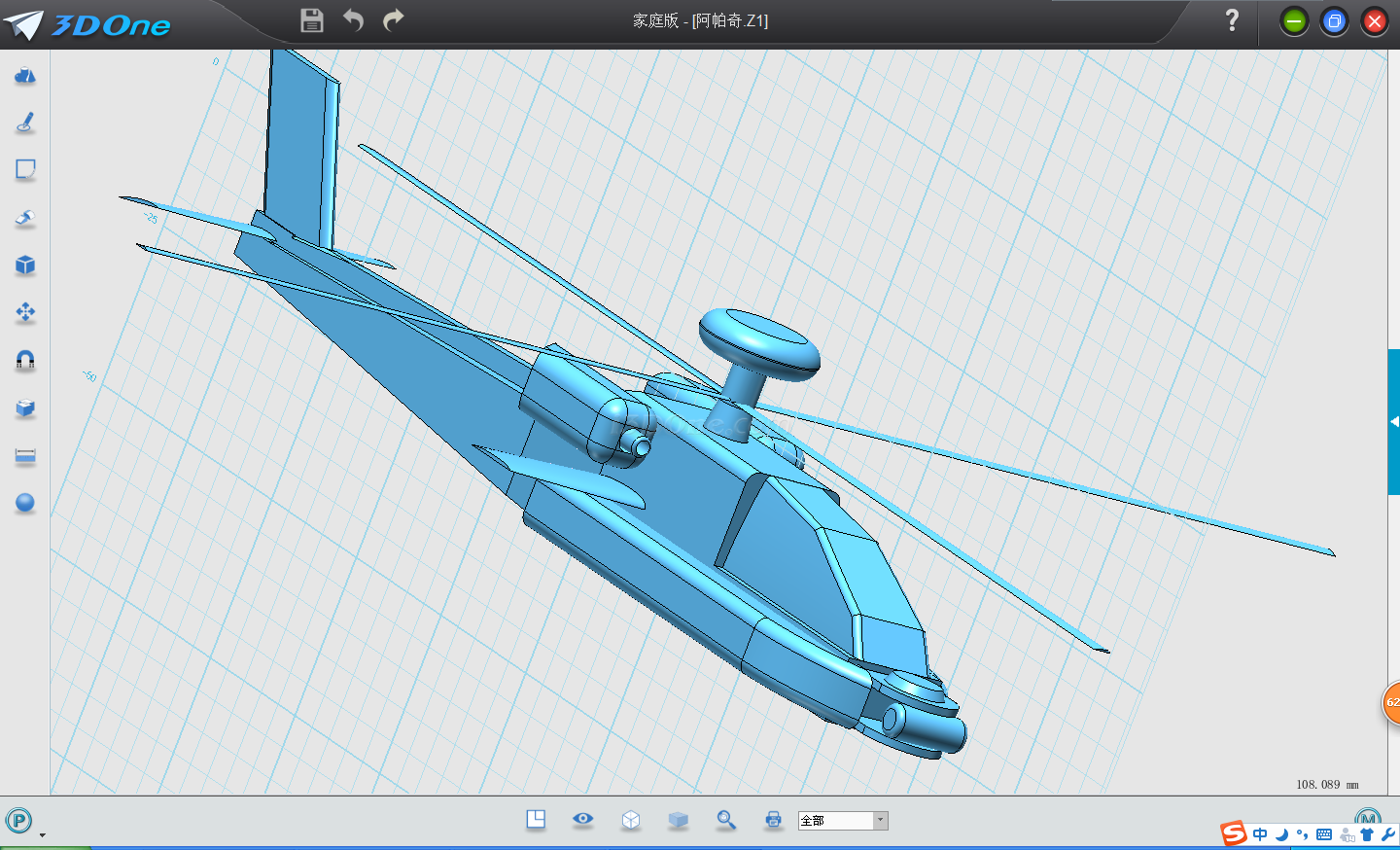

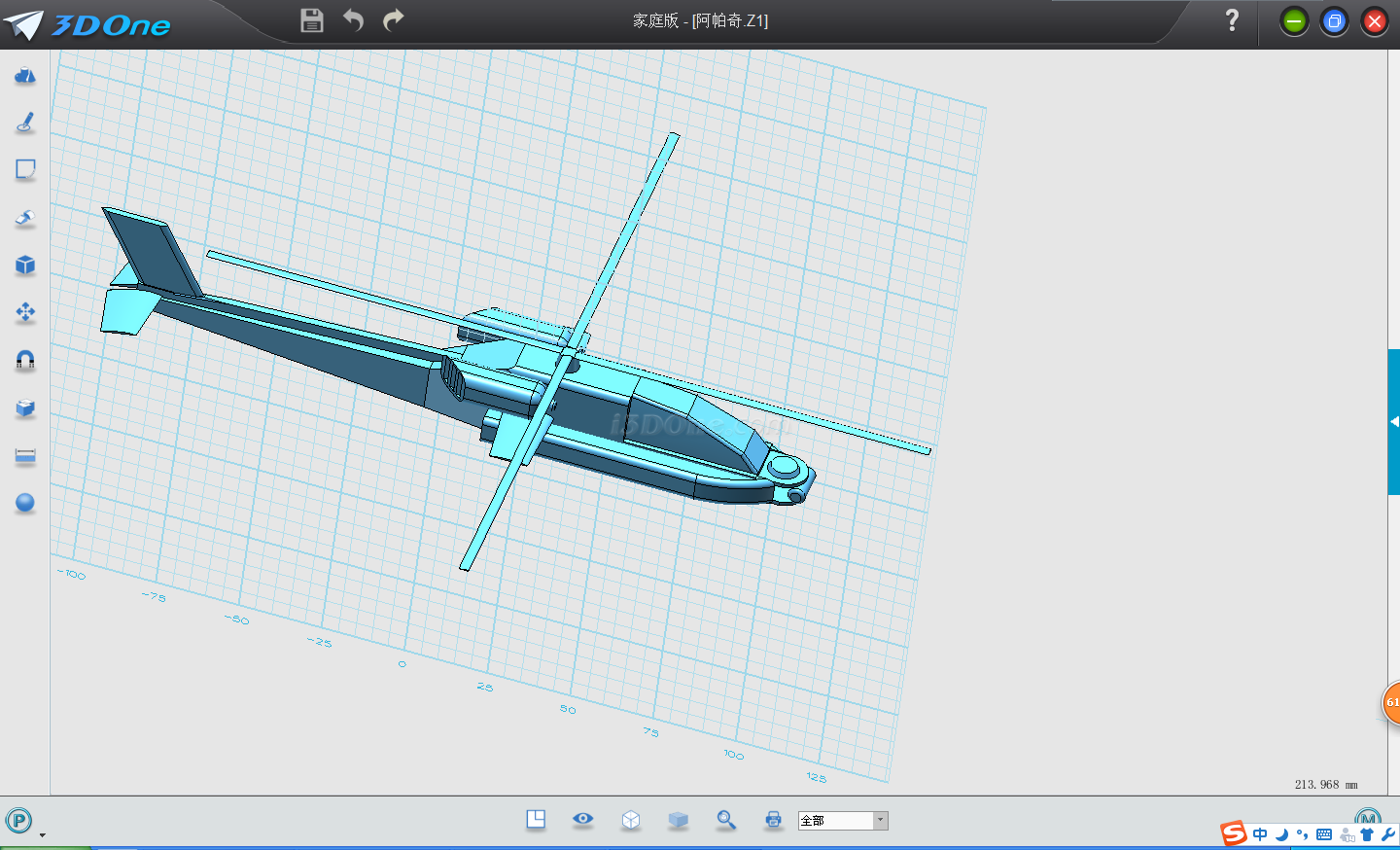

6.最后一步，點擊材質渲染命令進行渲染。40.png看到這里是不是覺得建一個軍事模型也不是很難呢。其實只要開動想象力，沒有什么是做不出來的，只有想的到，沒有做不到！

想要查看作品的位置，可以點擊：http://www.i3done.com/model/65152.html。
