實體建模是所有三維CAD設計師都需要掌握的操作技巧，在建模操作的過程中，抽殼、拉伸、圓角、拔模等操作都是非?；A的，而熟練掌握這些基礎功能的操作，可以幫助設計師快速地把自己的設計創意通過建模展現出來。不同的三維CAD設計軟件中，建模的思路和功能命令會有一定的不同，中望3D作為國產專業的三維CAD設計軟件，在建模設計方面具有功能靈活，易學易用的特點，還能有效支持混合建模操作。本文將以設計一張小凳子為例，跟大家共同學習中望3D在建模方面一些常用的基礎命令。

圖1是我們本次要設計的小凳子。


圖1 小凳子

下面我們來看看具體的設計流程：

1、單擊“造型模塊”中的“插入草圖”命令，選擇XY平面為基準面，繪制邊長為250mm的正方形，如圖2所示。


圖2 繪制草圖

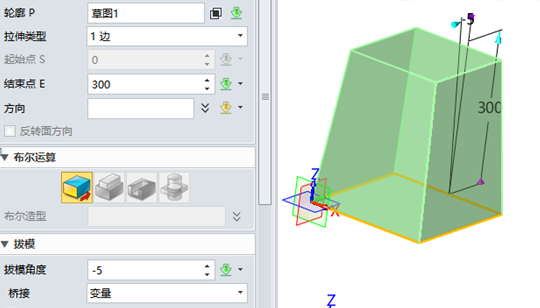

2、退出草圖界面，以正方形為輪廓向Z軸正方向拉伸，設置拔模角度為-5°，如圖3所示。


圖3 拉伸實體

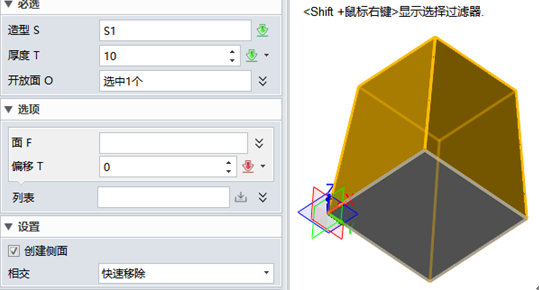

3、單擊“造型模塊”中的“抽殼”命令，設置厚度為10mm，開放面為底面，如圖4所示。


圖4 抽殼

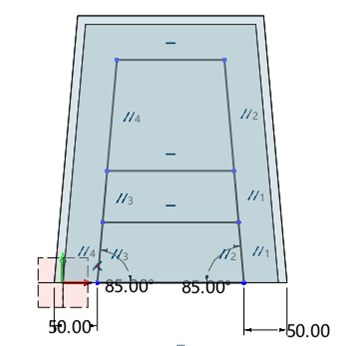

4、插入草圖，以XZ為基準面，繪制凳子側面輪廓，如圖5所示。


圖5  凳子側面輪廓草圖

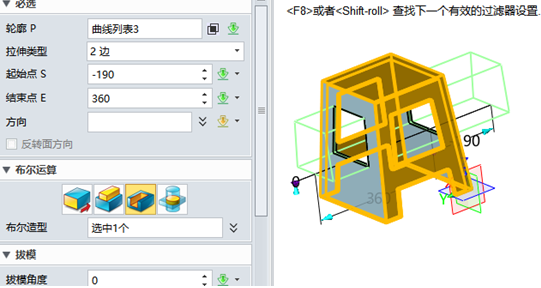

5、點擊“造型模塊”中的“拉伸”命令，進行實體拉伸，選擇布爾減運算，如圖6所示。同理，以YZ為基準面繪制凳子另外一面輪廓，通過拉伸切除得到圖7的效果。


圖6  布爾運算拉伸切除

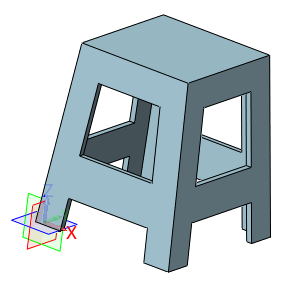

圖7  凳子大致輪廓

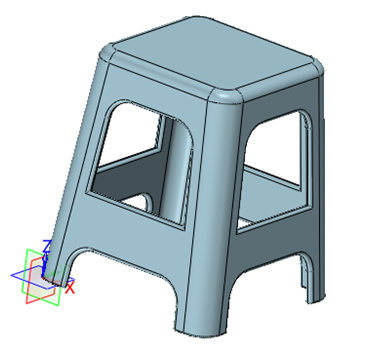

6、多次運用“造型模塊”中的“圓角”命令，對凳子各個邊進行圓角設計，即可得到如圖8所示的，凳子最后的設計結果。


圖8  倒圓角后最終結果

小結：在本實例中，我們主要運用抽殼好、拉伸、布爾運算、倒圓角等三維CAD建模過程中常用的基礎功能，通過對這些功能的運用，即可完成這個小凳子的設計，你也可以根據自己的創意，設計其他一些物品出來。熟練掌握中望3D的基礎功能，能幫助設計師更好、更高效地展現自己的設計創意。
