埃辛諾斯戰刃，俗稱蛋刀。相傳埃辛諾斯戰刃是在一萬年前的上古之戰中，伊利丹從一名名叫埃辛諾斯的末日守衛軍官手中繳獲的。獸迷們夢寐以求的蛋刀，完成以下幾步就可以輕松擁有，小伙伴們做起來吧！

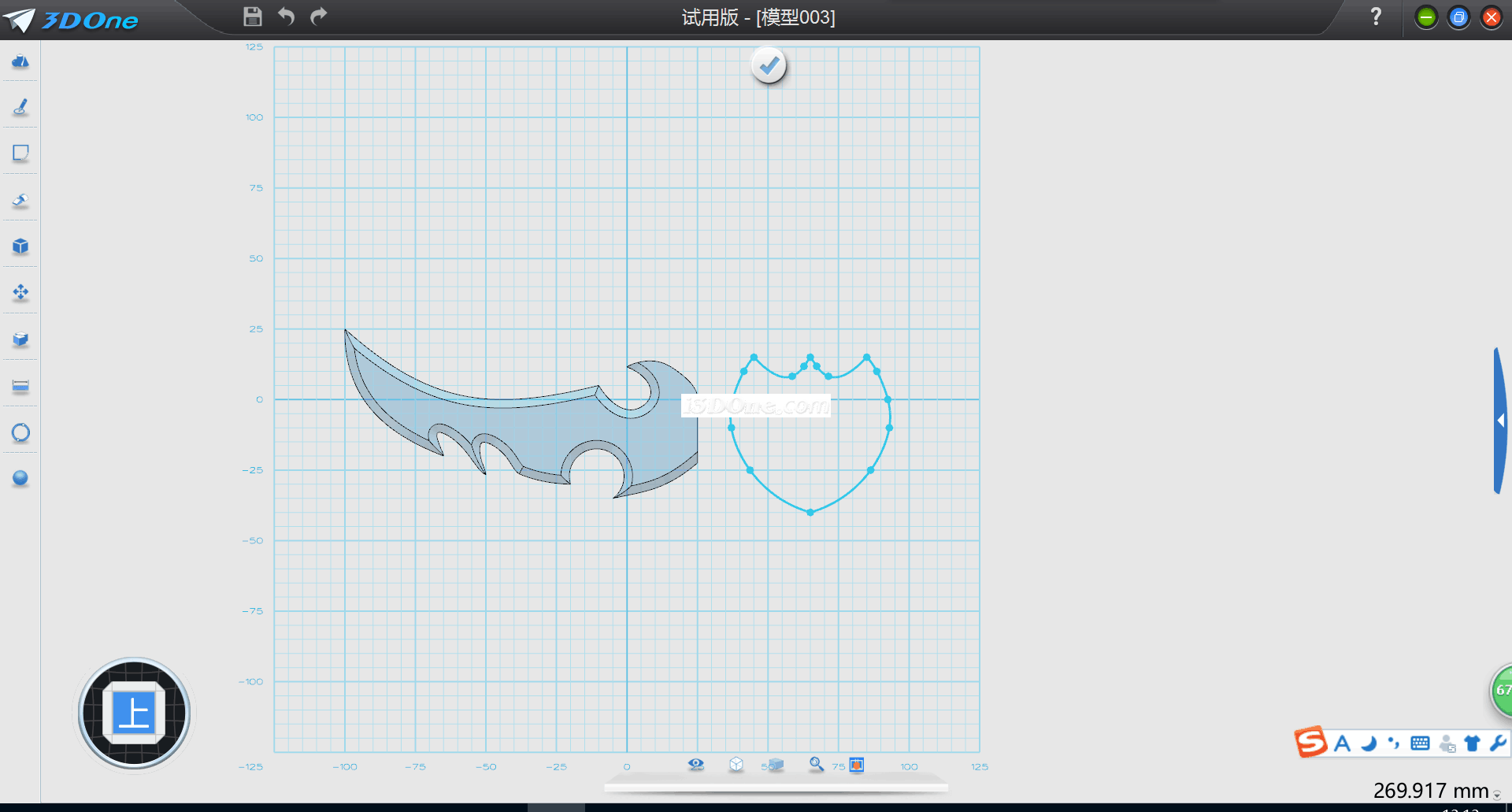

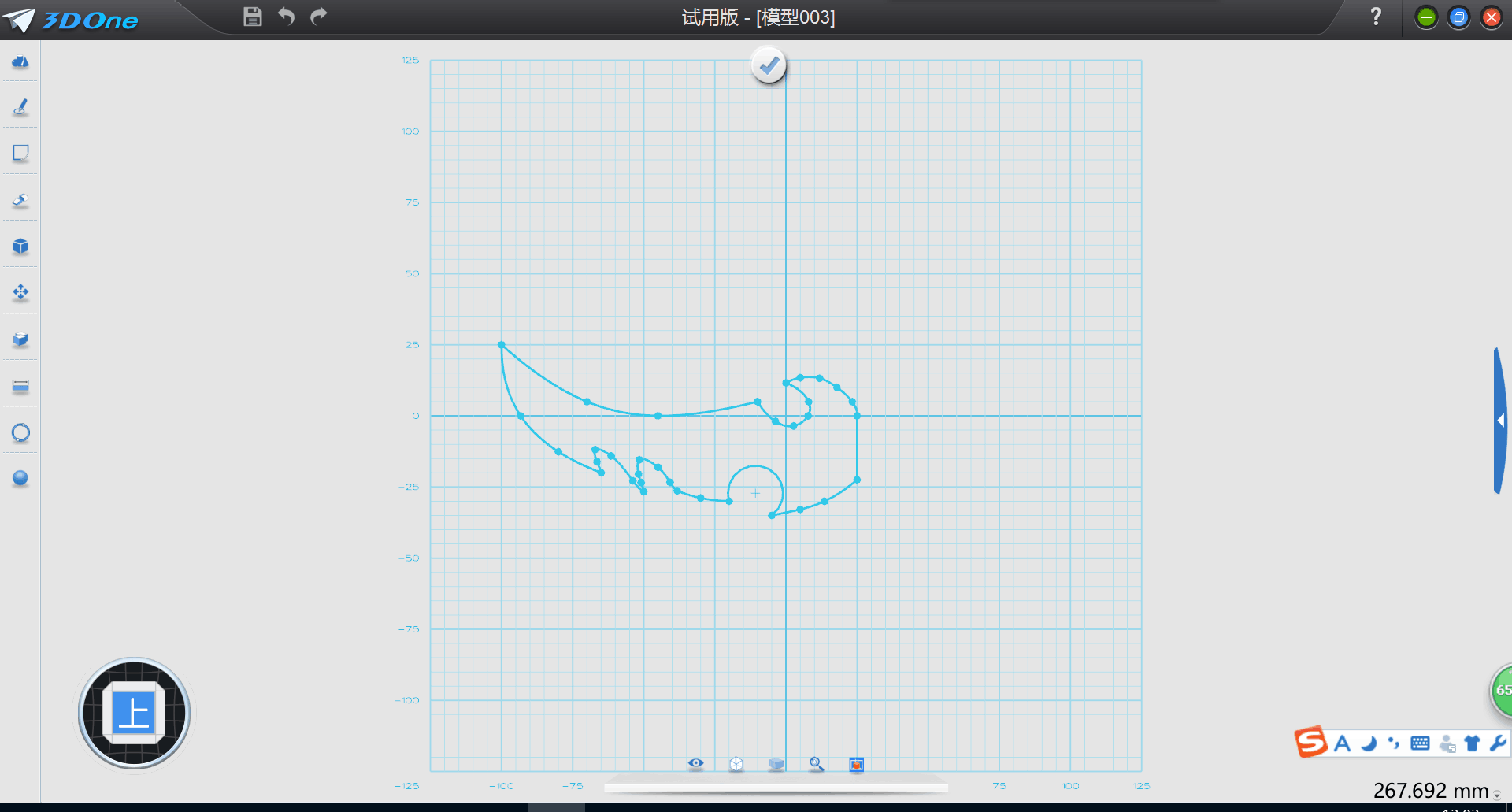

一、畫如下草圖，蛋刀的刀身平面形狀（一半）。這里要綜合使用直線、圓弧和通過點繪制曲線命令。

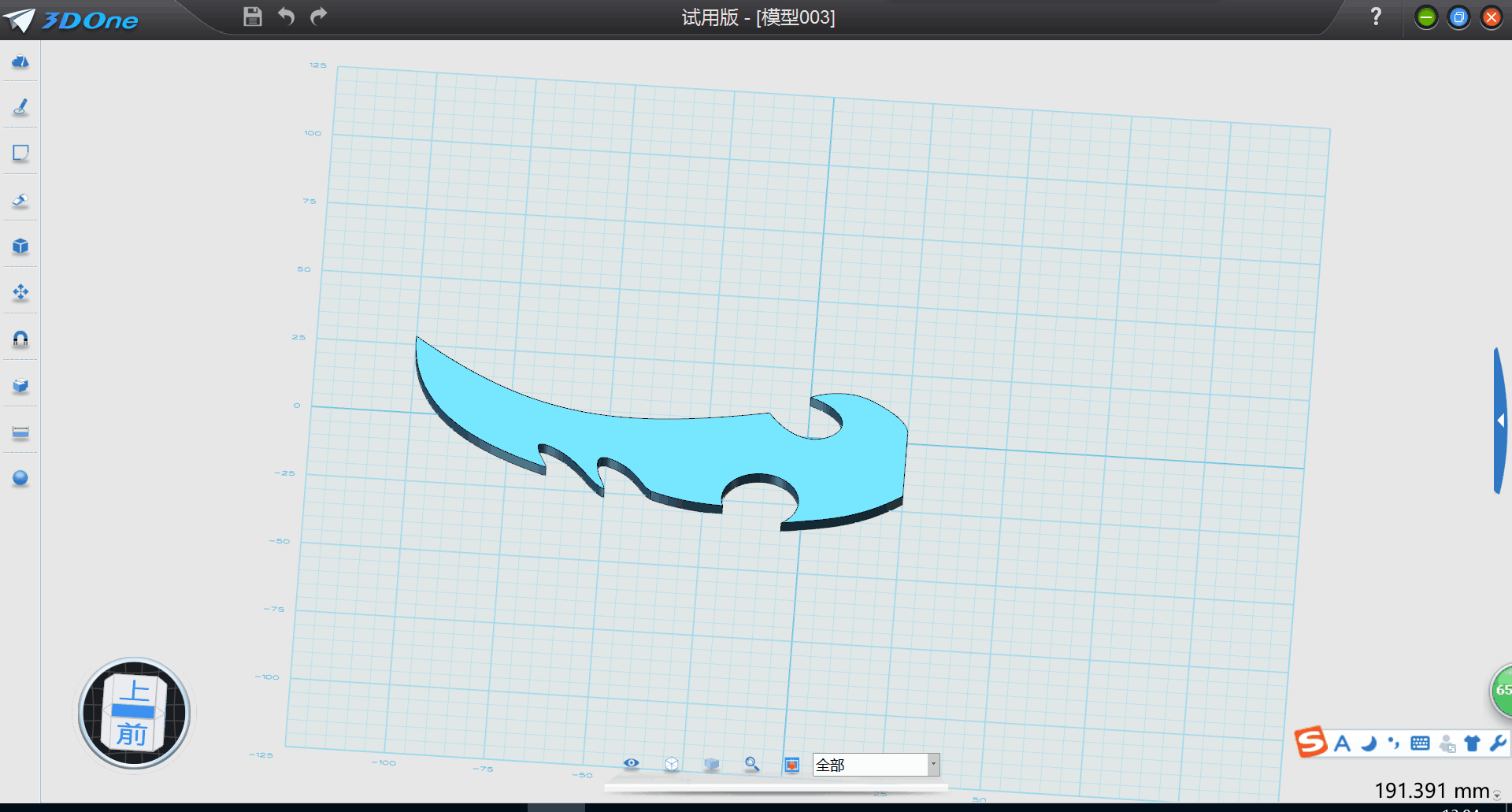

二、草圖拉伸，3mm，完成刀身的基本實體。

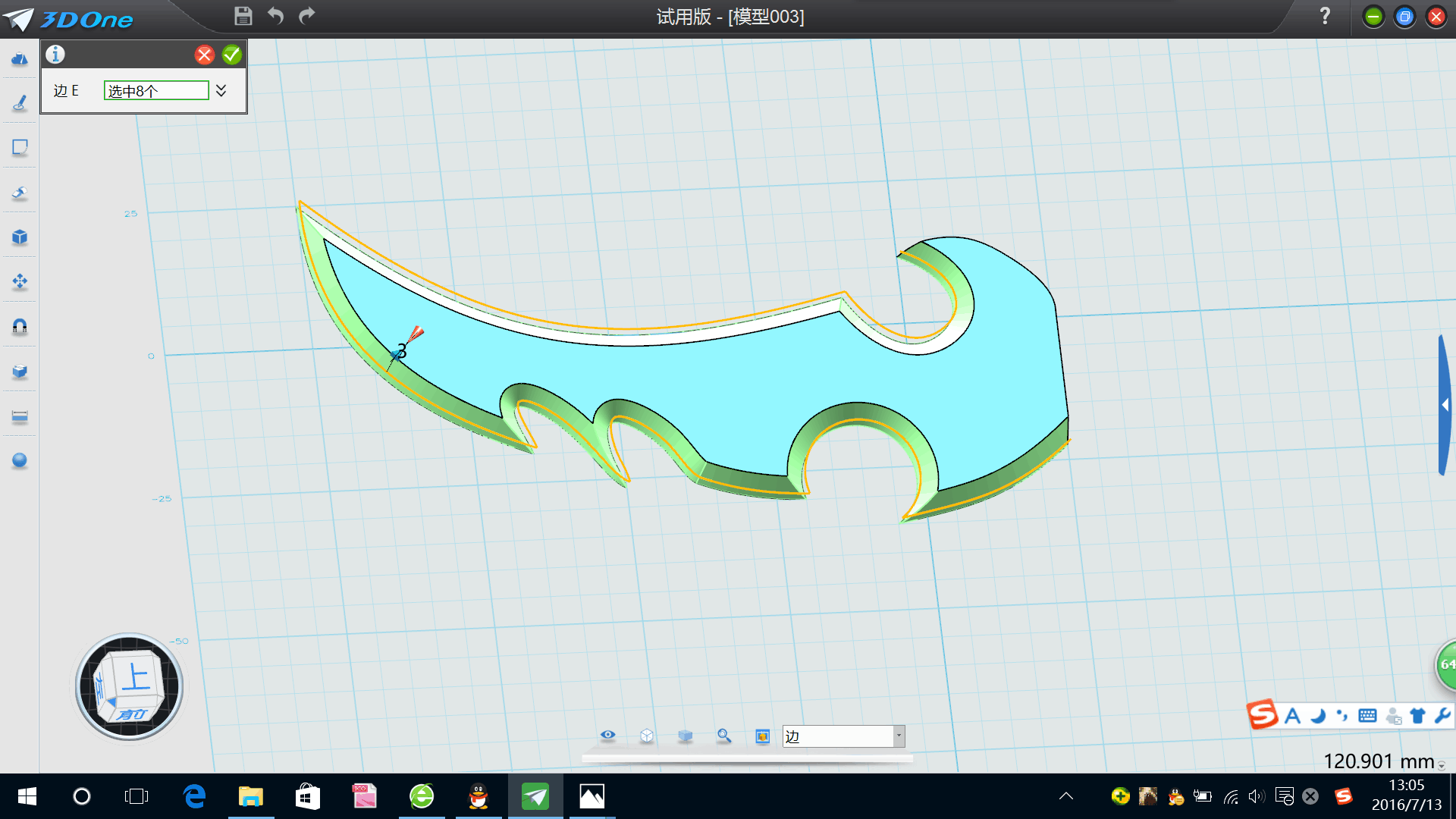

三、倒角3mm，制作刀刃。這里倒角要注意順序，不然可能出錯（要自己摸索規律哦），接近護手的地方不需要倒角。




四、畫護手的草圖如下圖。

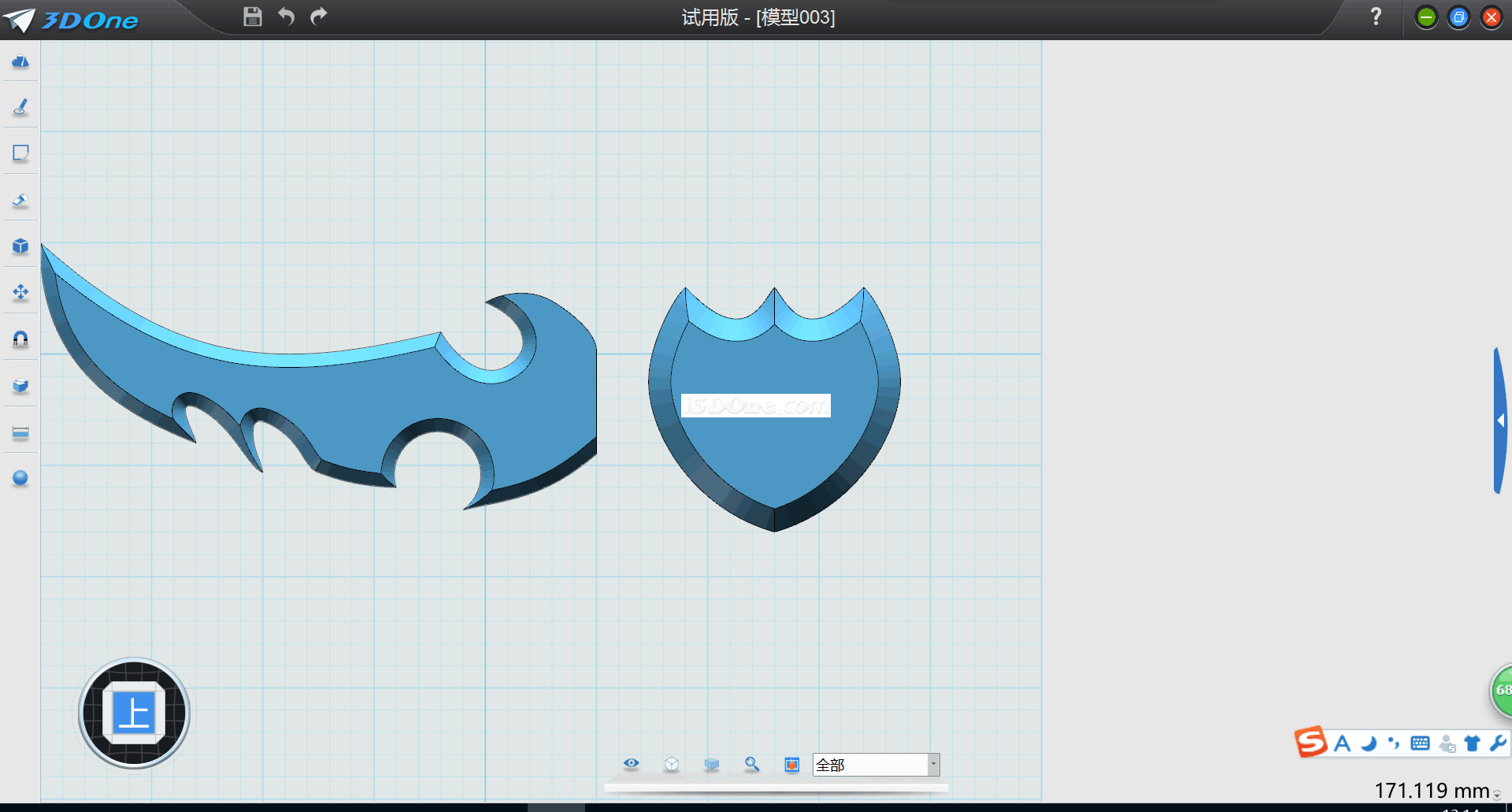

五、拉伸護手草圖，得到實體，拉伸厚度要比刀身厚一些7、8毫米左右，同樣倒角（倒角尺寸要比厚度小1mm）。




六、護手上的圖案。

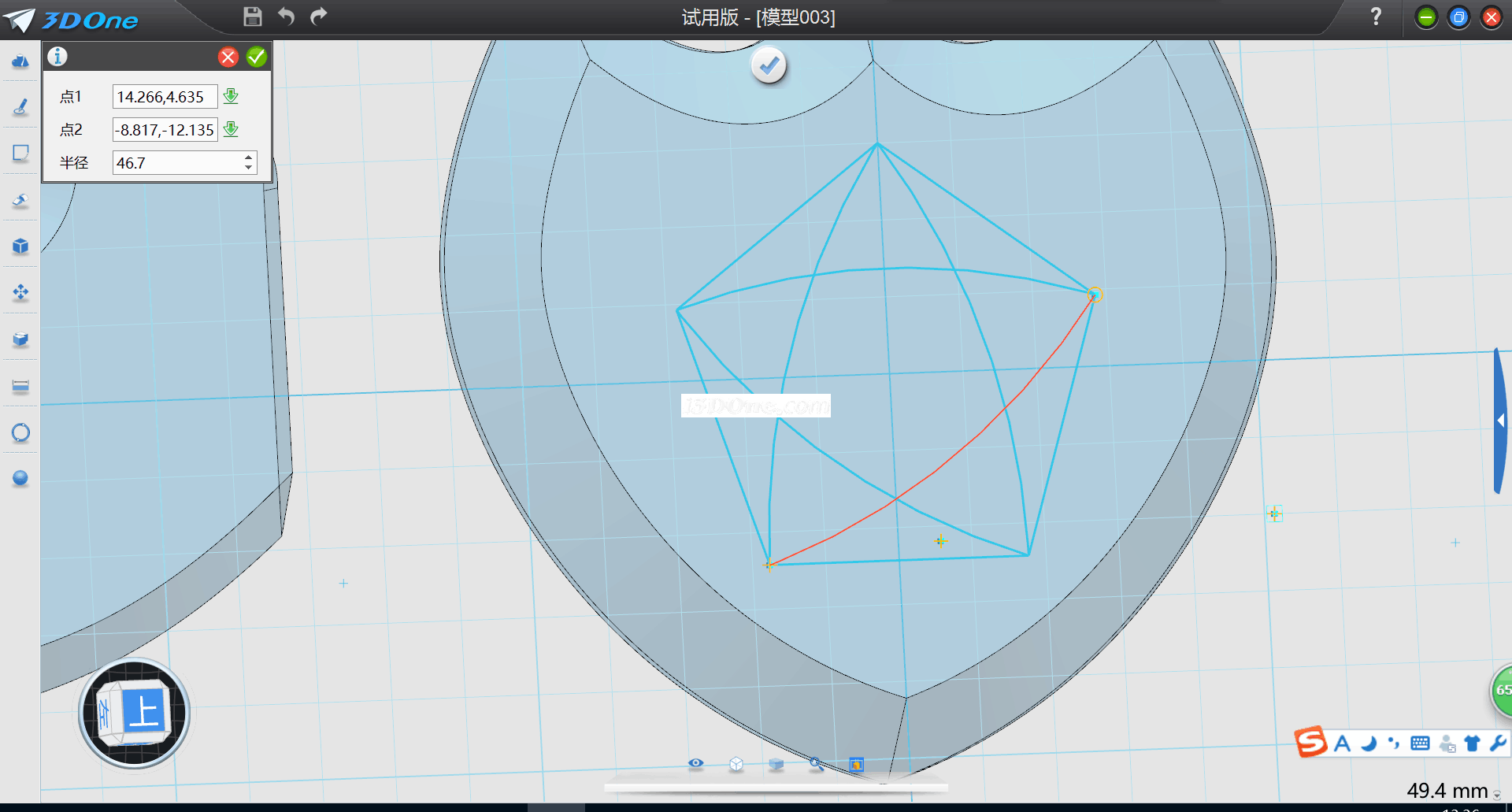

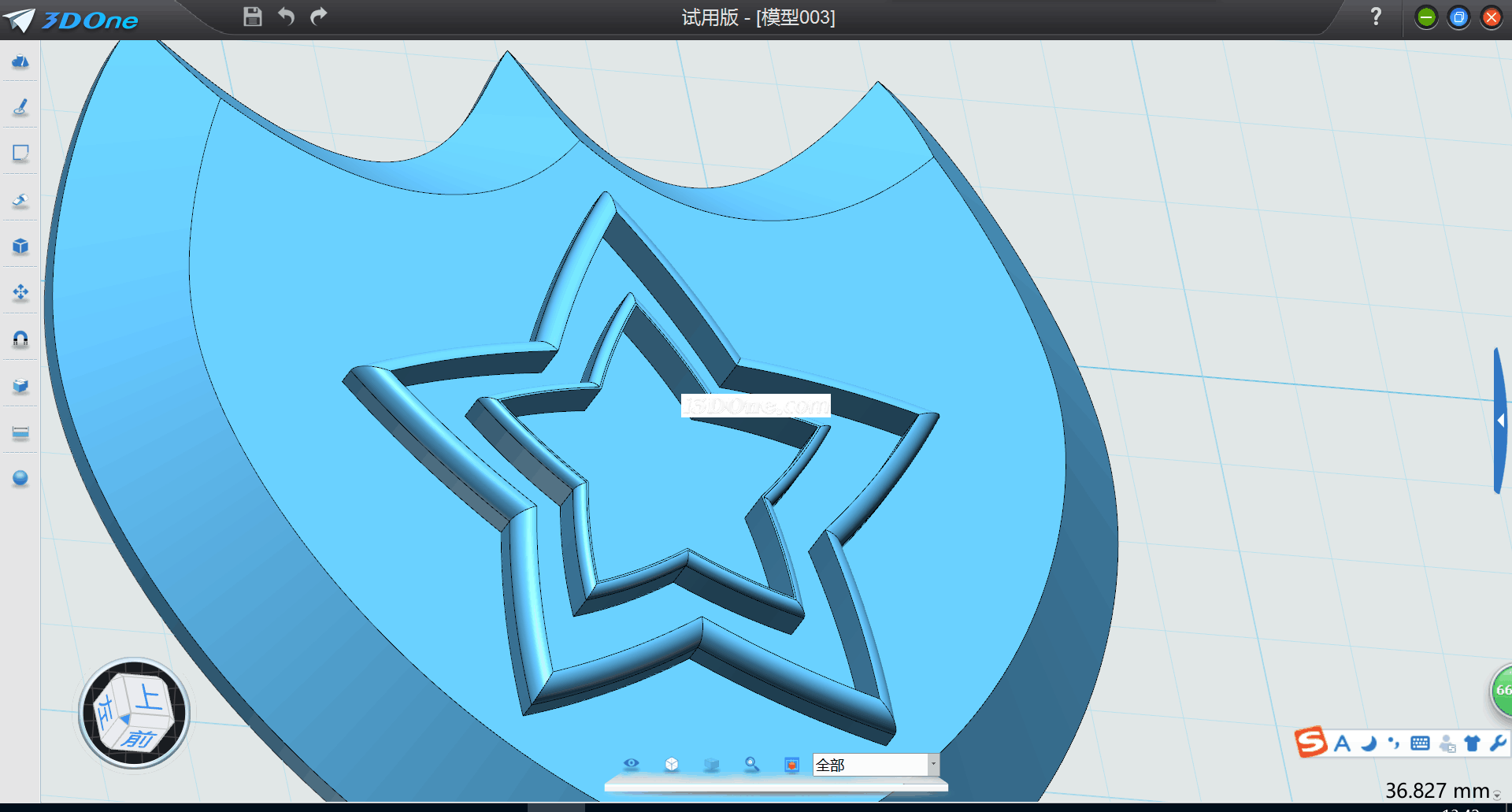

1.鈍角五角星。畫法如下圖，組合使用正多邊形和圓弧的命令，然后刪除多余的線條，得到鈍角五角星。

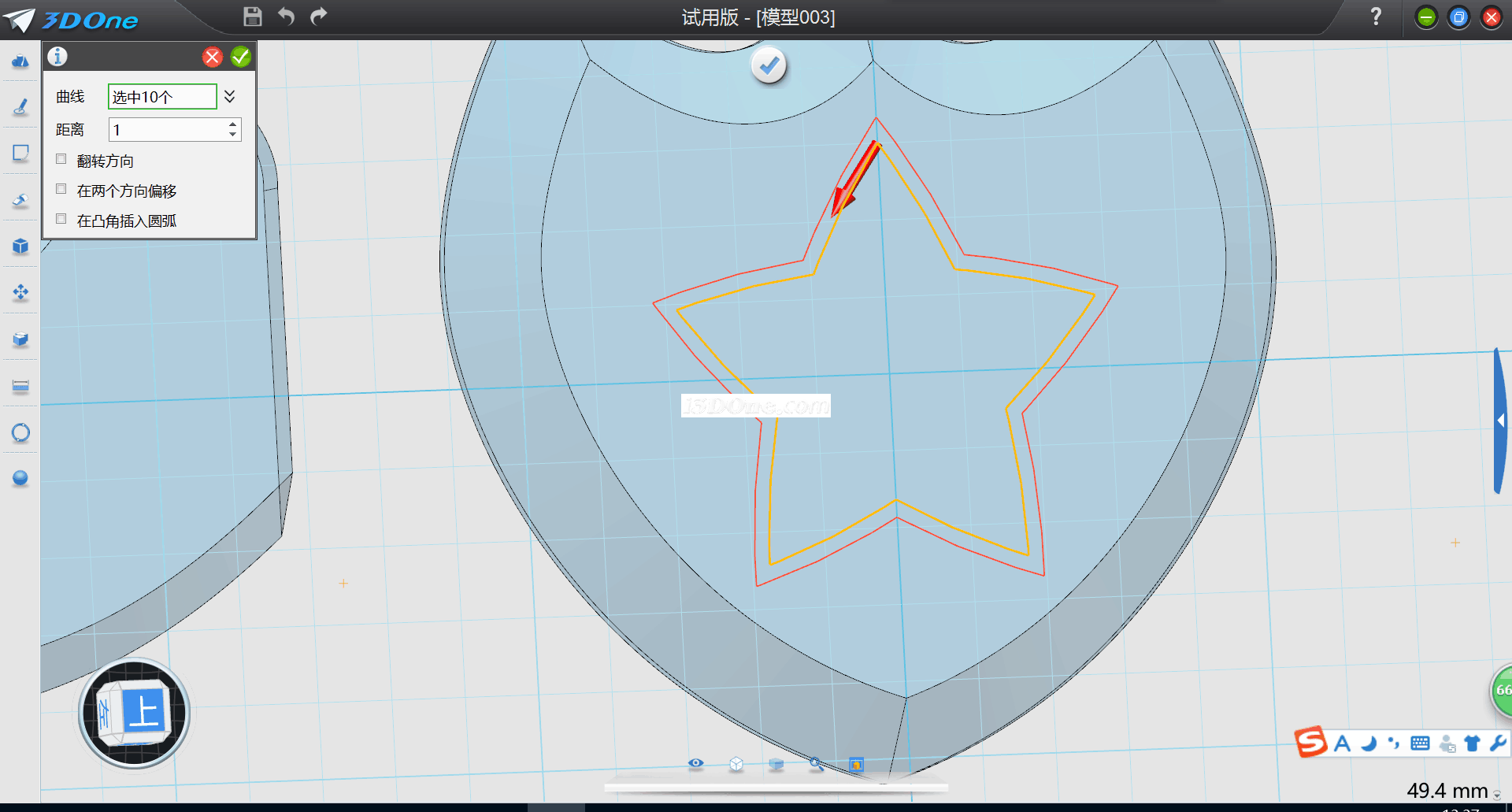

然后偏移曲線，得到如下草圖。

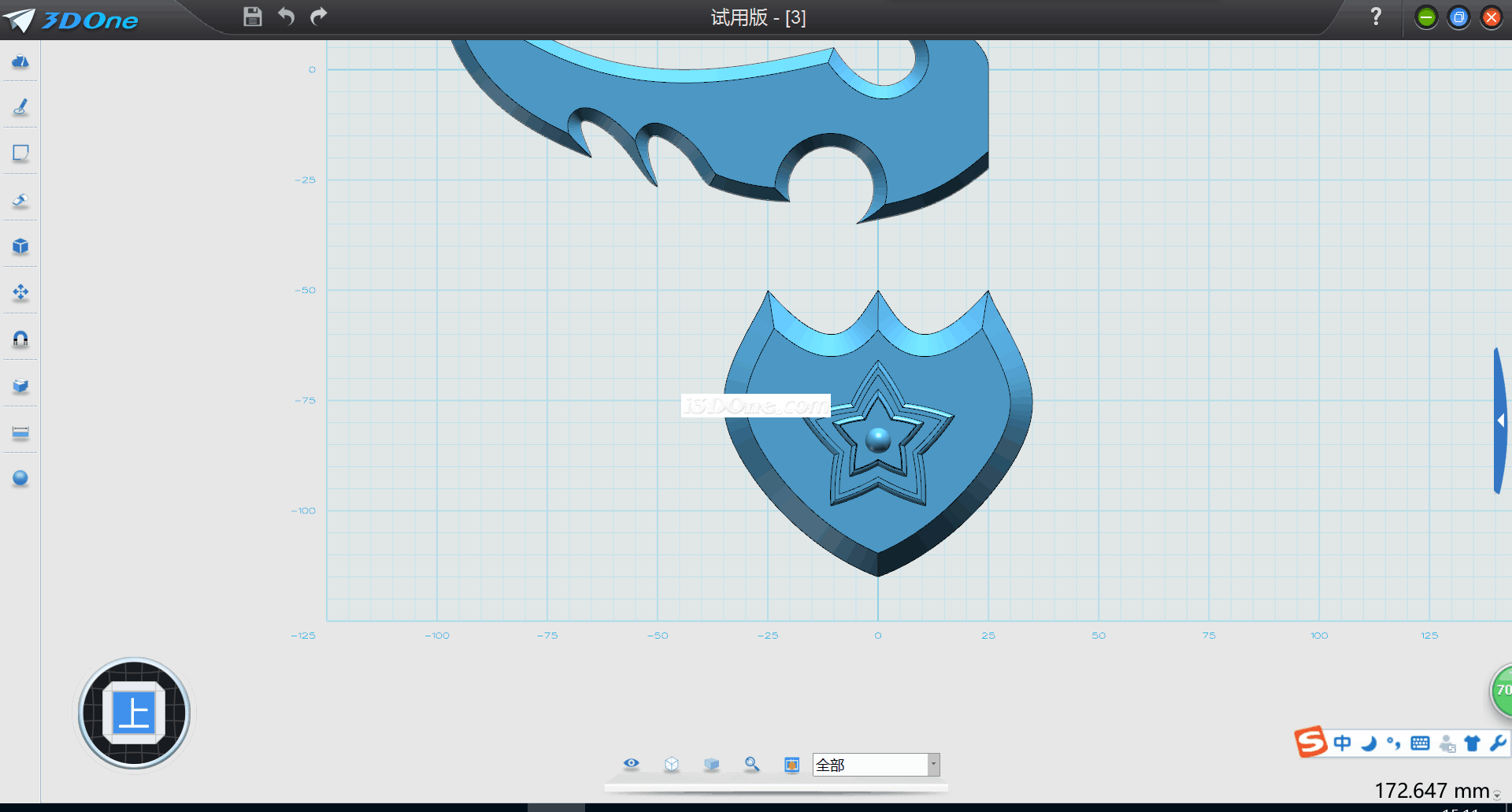

拉伸2mm，得到鈍角五角星實體，通過復制、縮放（非均勻，僅縮小X,Y軸）得到兩個鈍角五角星實體。

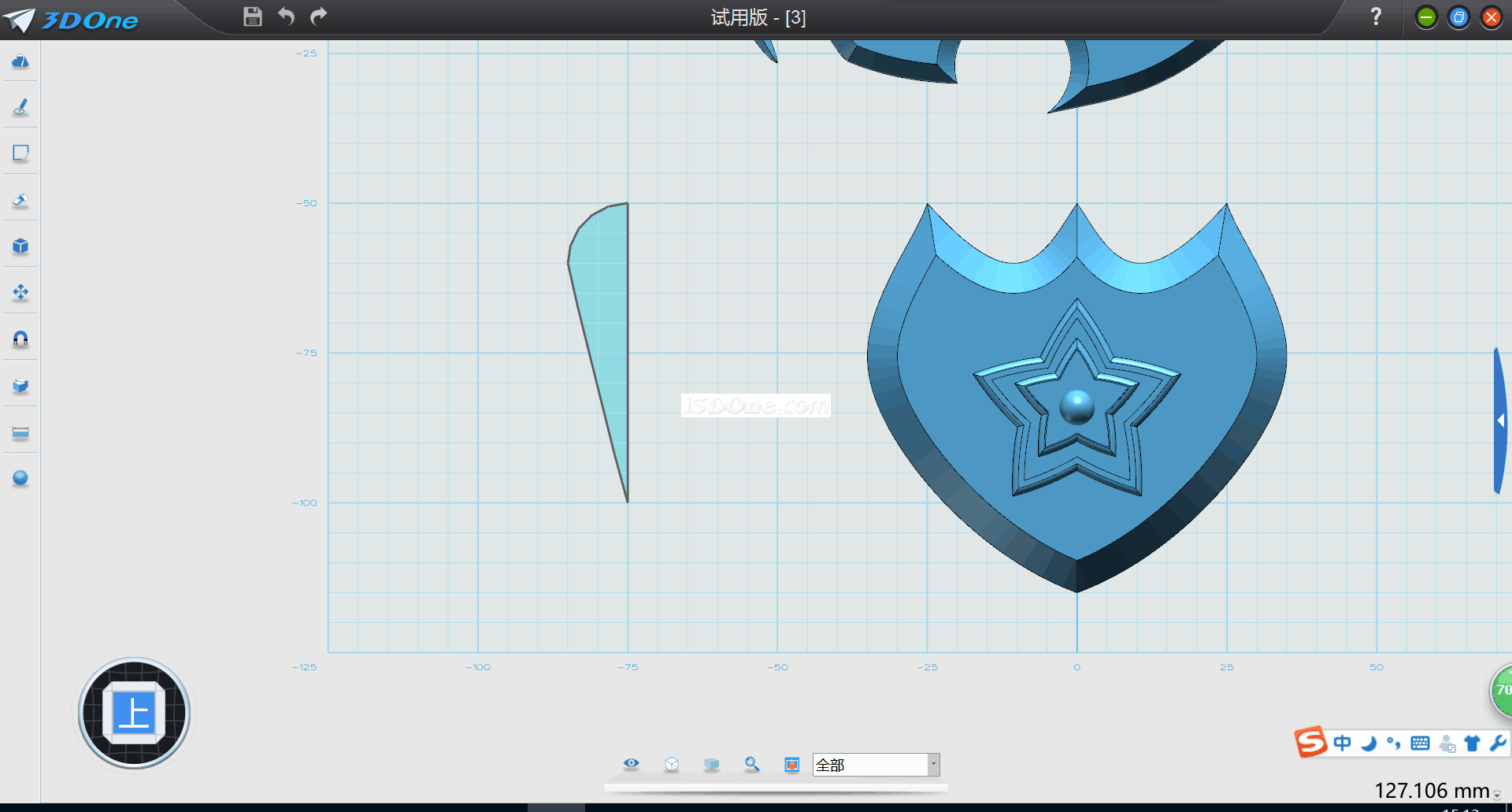

鈍角五角星中間加入球體，作為裝飾。

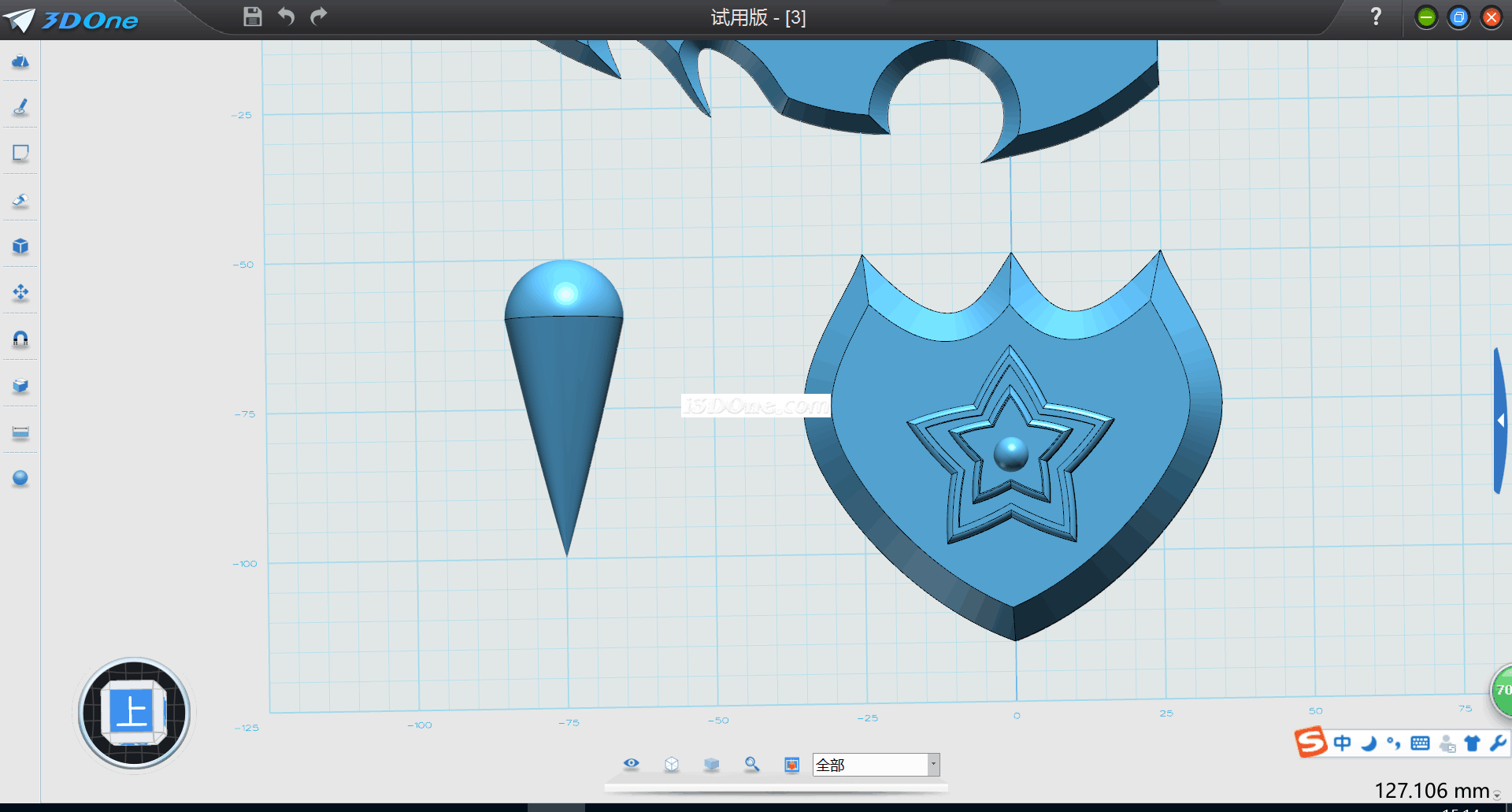

2.倒品字排列的爪尖。畫草圖如下圖:




旋轉360度得到爪尖實體。

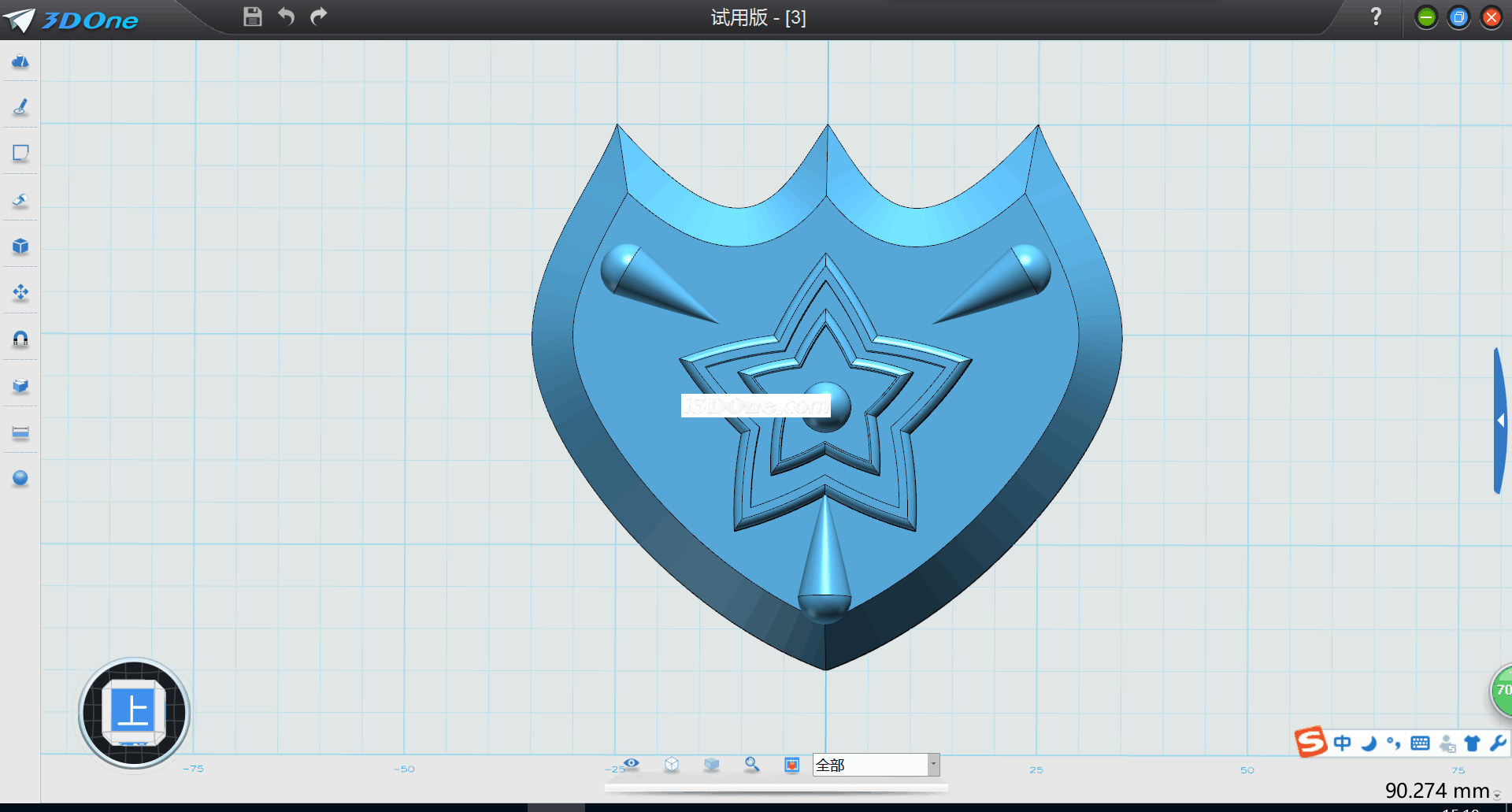

再復制兩個，調整好大小，通過旋轉、移動放在如下圖的位置，并且將護手所有部分進行組合（一定要組合，否則下一步實現不了）。

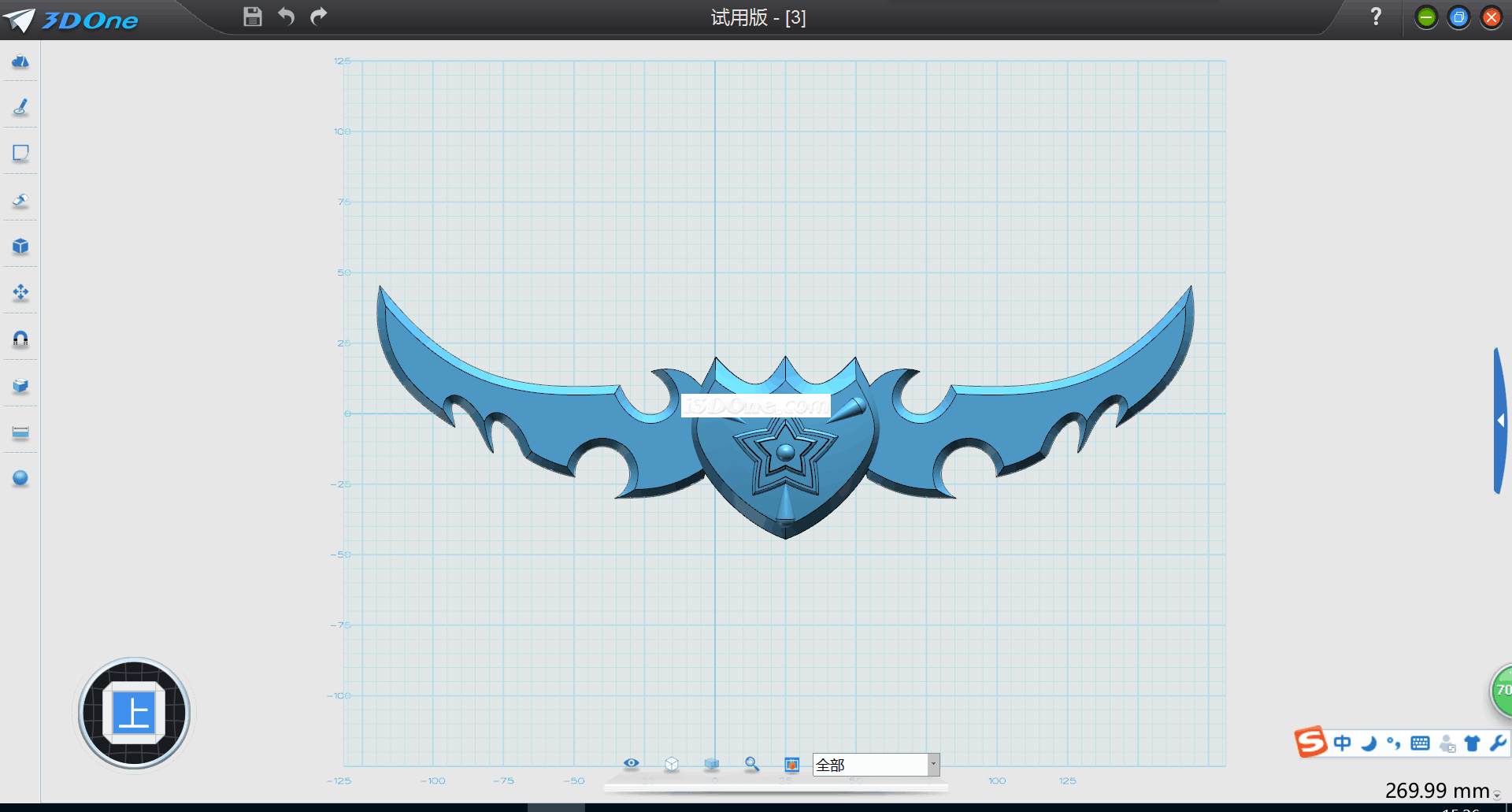

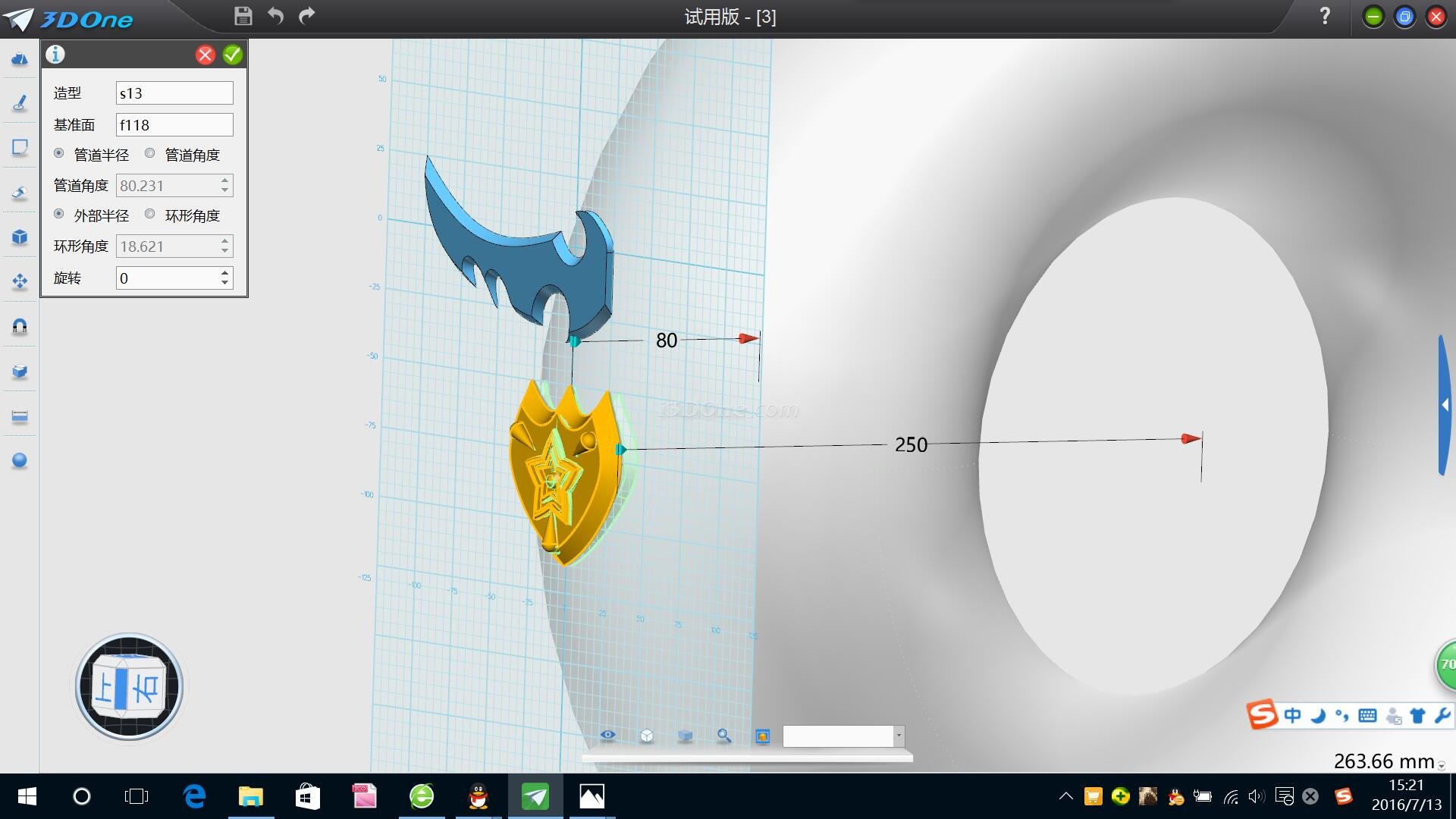

3.制作護手弧度造型。對護手部分使用圓環折彎命令，具體參數根據護手大小的實際情況進行調整如下。




七.對刀身直徑鏡像命令，并且調整兩個刀身與護手的位置如下圖。

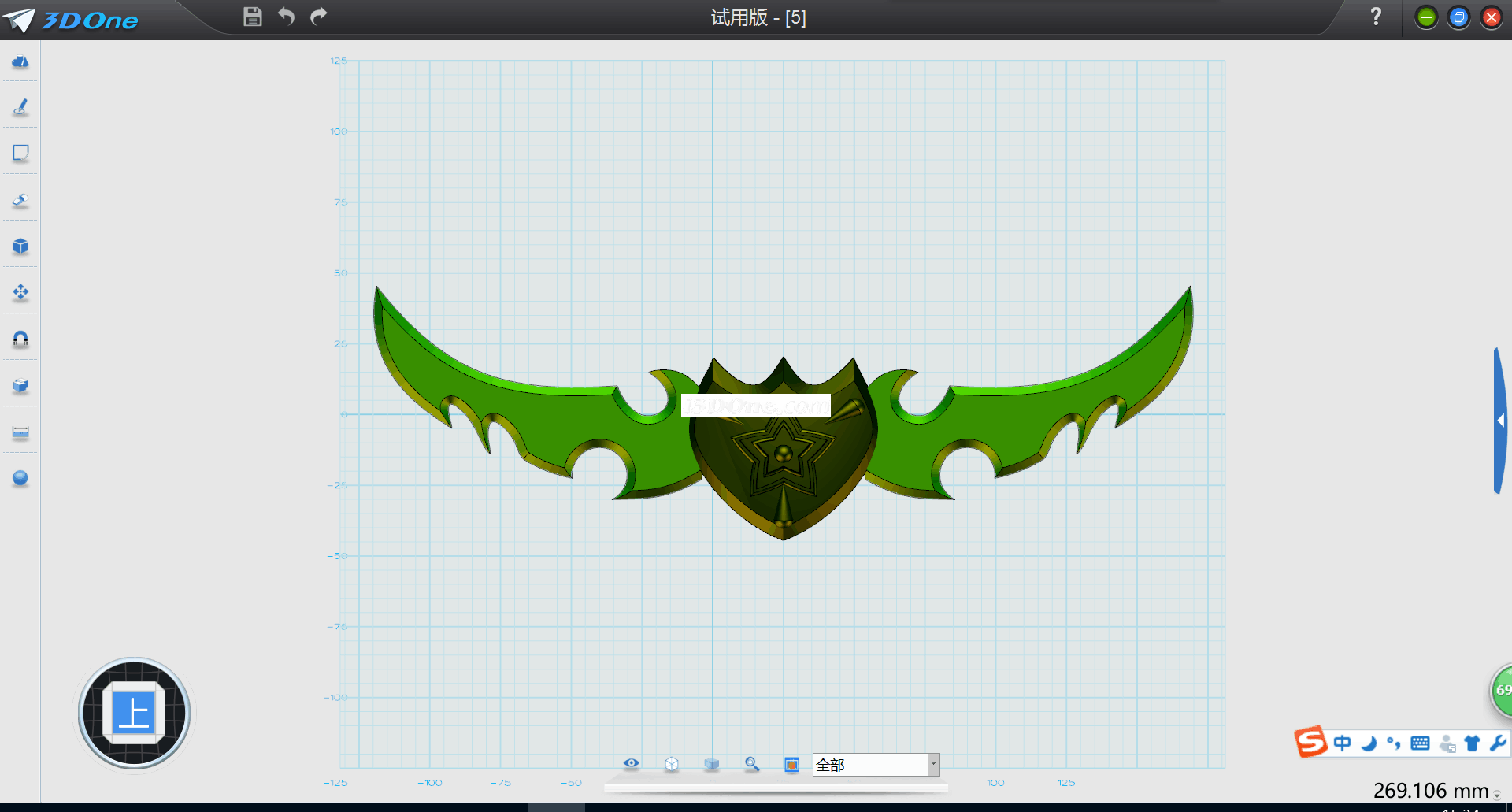

八.完成、渲染。




完成。很簡單的，你的魔獸裝備庫里面又可以增加一把傳奇武器了！
