產品的設計開發，一般經過概念設計、參數化設計和詳細設計三個階段，這種過程稱為自頂向下設計。其中，通過草圖模型進行自頂向下設計，是一個最基礎的設計方法。在本篇文章中，我們將通過一個雙人沙發設計案例，來了解中望3D怎么通過草圖模型，來進行自頂向下設計。

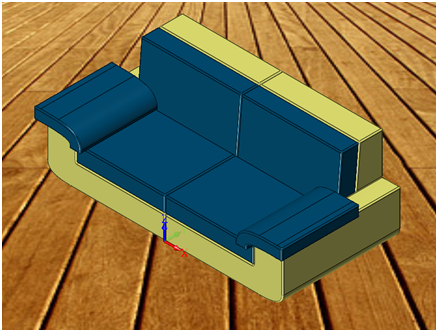

下圖1即是本次要完成設計的沙發造型。


圖1 沙發

下面我們來看看具體操作步驟：

第一步：草圖繪制

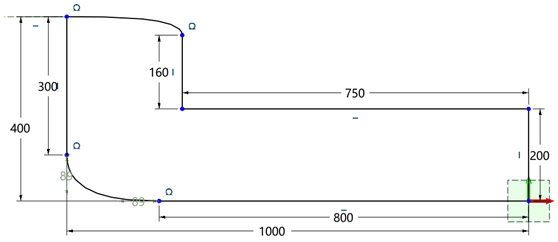

新建名稱為“sofa”的文件，在XZ工作平面上繪制圖2所示的沙發底座草圖。


圖2 沙發底座草圖

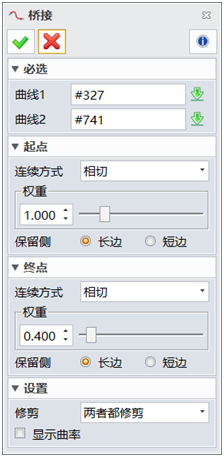

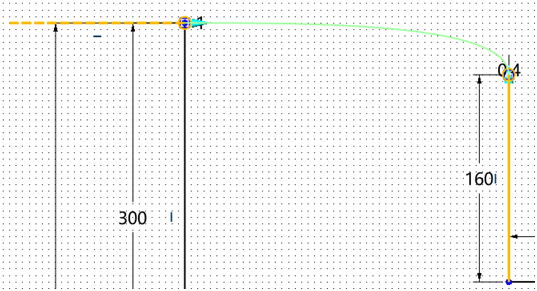

扶手位置使用“連接”命令進行創建，相關設置可參考圖3，圖4為創建效果。


圖3 “連接”設置


圖4 扶手位置

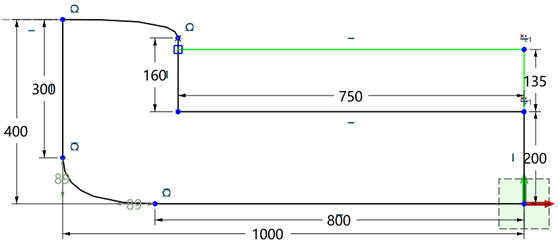

使用“綠色”繪制沙發“坐墊”部分草圖，如圖5所示。


圖5 坐墊草圖

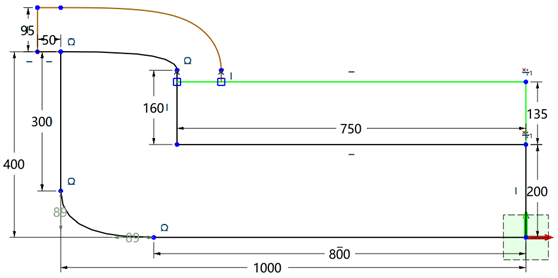

使用“咖啡色”繪制“扶手”部分草圖，如圖6所示。


圖6 扶手草圖

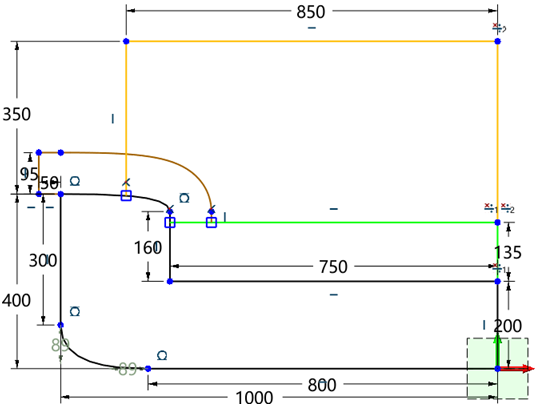

使用“橙色”繪制“靠背”部分草圖，如圖7所示，到此步的草圖作為草圖1，后面我們會繼續用到。


圖7 靠背草圖

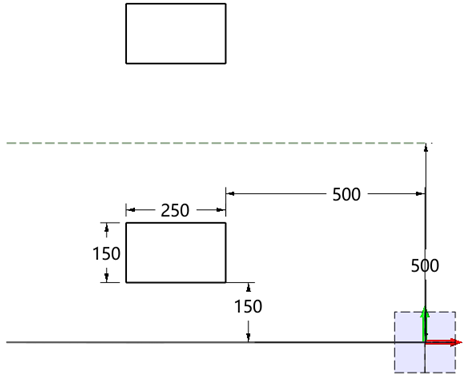

最后，在XY工作平面上繪制圖8所示的沙發底座草圖，該部分草圖作為草圖2。


圖8 沙發底座草圖

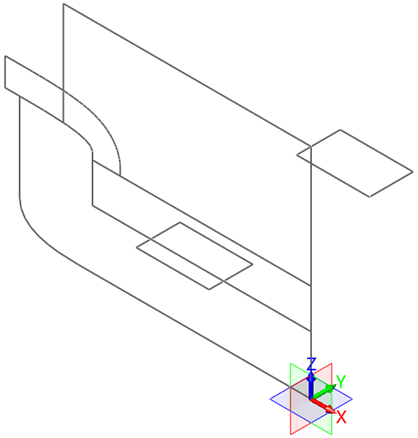

圖9就是整個沙發設計的草圖繪制效果。


圖9 沙發草圖效果

第二步：建模

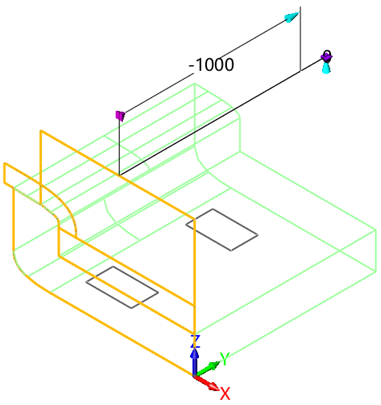

使用草圖1，首先拉伸出底座部分，如圖10所示。


圖10 拉伸底座

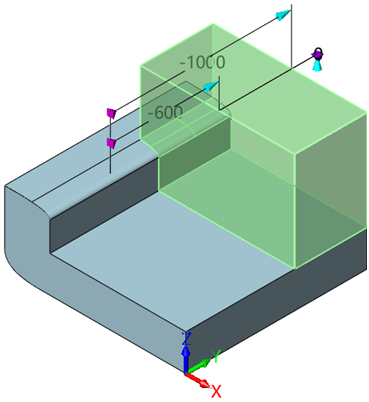

繼續使用草圖1，拉伸出靠背部分，如圖11所示。


圖11 拉伸靠背

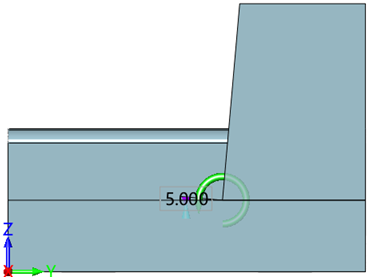

使用“直接建模”的方法，對靠背面進行5°的拔模操作，如圖12所示。


圖12 拔模

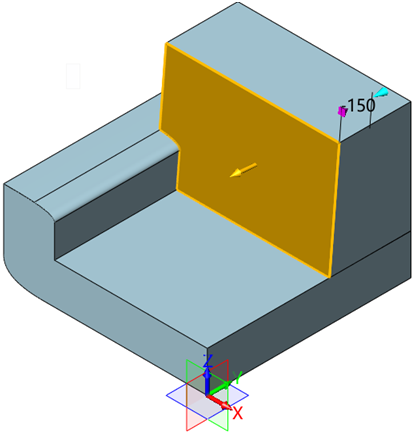

使用“面偏移”方法，創建輔助面，偏移距離為“150mm”，如圖13所示。


圖13 面偏移

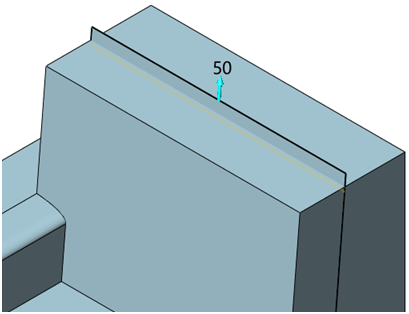

使用“面延伸”方法，讓輔助面伸出實體，如圖14所示。


圖14 面延伸

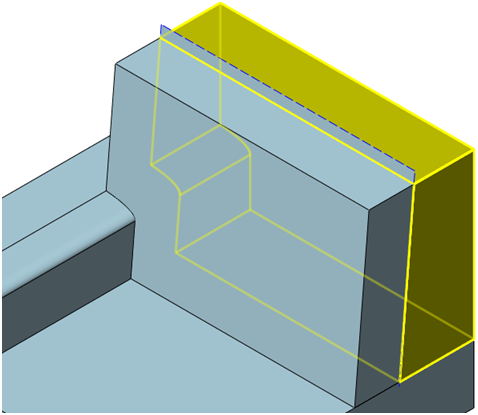

使用前面創建的輔助曲面對靠背實體進行“實體分割”，如圖15所示。


圖15 實體分割

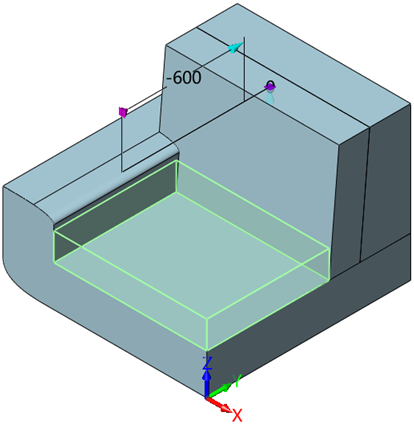

使用草圖1，拉伸出坐墊部分，如圖16所示。


圖16 拉伸坐墊

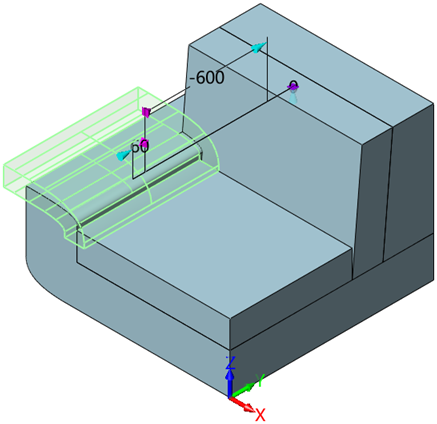

使用草圖1，拉伸出扶手部分，如圖17所示。


圖17 拉伸扶手

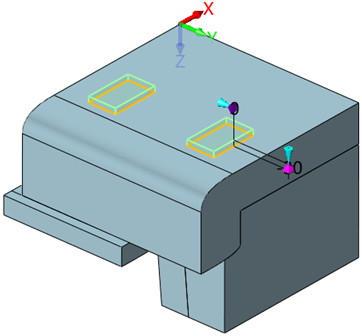

使用草圖2，拉伸出腳墊部分，如圖18所示。


圖18 拉伸腳墊

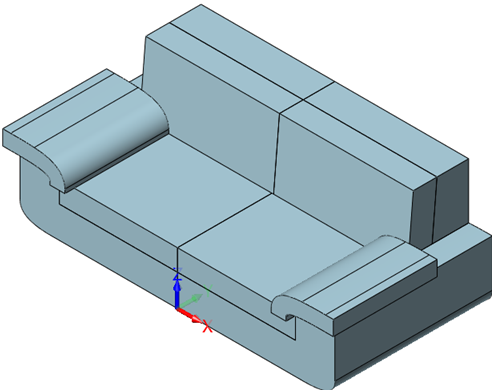

“鏡像”所有造型，如圖19所示，然后選擇所有邊，進行“10mm”的倒圓角操作，即可得出圖20中最終的設計效果。


圖19 鏡像效果


圖20 沙發設計效果

第三步：后期處理

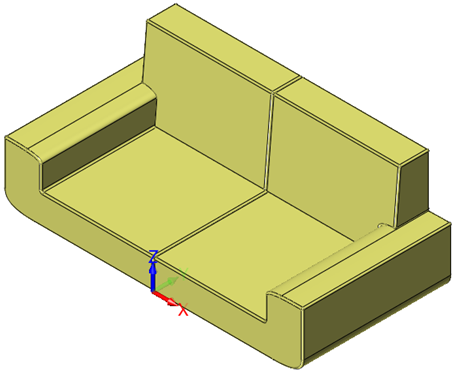

隱藏不需要的對象，對沙發的底座，即下圖21所示的實體進行顏色設置，大家可以根據喜好，調配不同的顏色。


圖21 底座調色

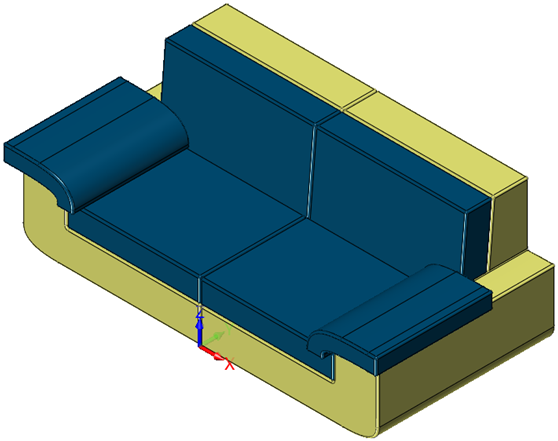

調完底座顏色后，調出沙發的其他部分，隱藏底座等不需要的對象，再次進行顏色設置，如圖22所示，然后顯示所有實體。


圖22 坐墊靠背扶手調色

當然，如果你喜歡純色的沙發，也可以直接對整個沙發實體進行單色調配。

最后，我們使用“提取造型”命令，依次提取造型為零件（圖23），圖24為提取完畢后的裝配結構情況。


圖23 提取造型


圖24 裝配結構

經過了上述的操作，我們就完成了這個沙發的建模設計了，非常的簡便高效。相信通過這個案例的介紹，大家也掌握了自頂向下的設計方法了，有興趣的朋友可以繼續結合這個設計思路，進行其他心儀的產品的設計哦，對大家掌握三維建模很有幫助的！
