為了提高產品的設計質量和設計效率，提高企業市場競爭力，多年來，許多企業一直致力于零件標準化的研究。三維機械設計軟件的出現使產品標準化設計產生質的飛躍，中望3D就是優秀的三維設計軟件之一。本文就零件三維參數化建模進行探討，同時利用零件參數化設計建立中望3D零件庫，為企業實現敏捷的產品設計提供資源。
插圖1-1
1.連桿零件設計 下面我們首先通過中望3D來新建一個連桿零件，然后將連桿參數化，再到裝配中使用該連桿標準件。
第1步：

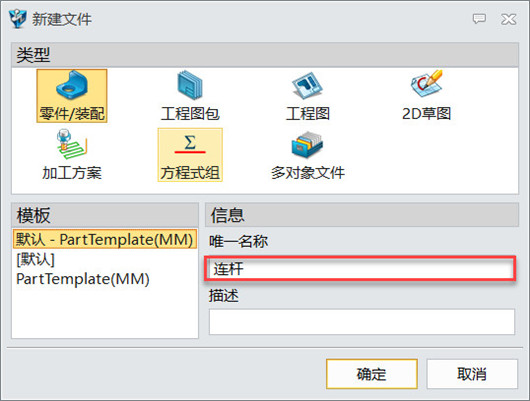

新建一個名稱為連桿的零件
插圖2-1
第2步：

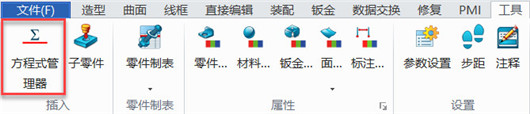

選擇工具欄上的方程式管理器命令，進入方程式管理器
插圖2-2
第3步：

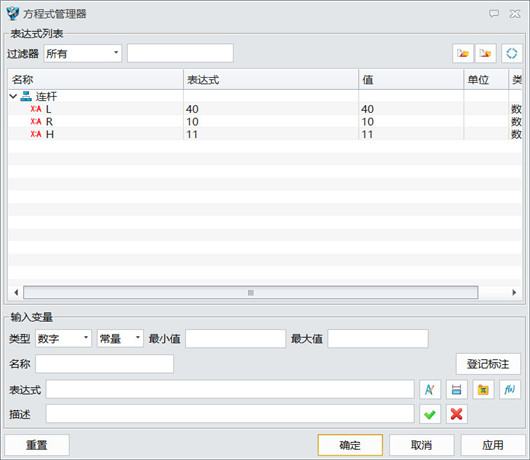

在方程式管理器中添加L=40，R=10，H=11三個變量
插圖2-3

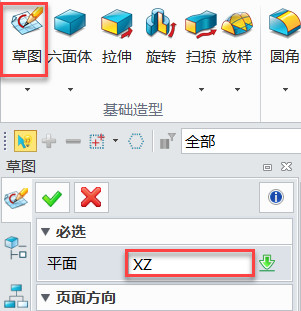

第4步： 新建一個草圖，并選擇XZ平面。
插圖 2-4

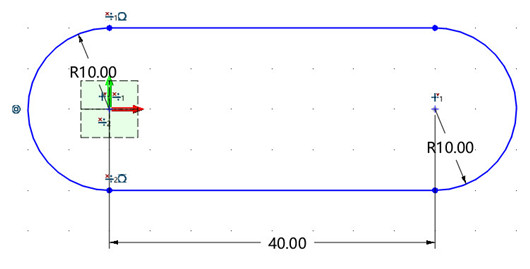

第5步： 在XZ工作平面上創建草圖，繪制下圖草圖進行全約束，其中長度尺寸為L，半徑尺寸為R，完成后退出草圖。
插圖2-5

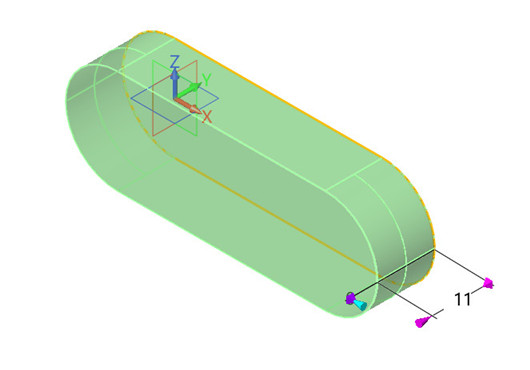

第6步： 對上步草圖進行拉伸，拉伸距離為H。
插圖2-6

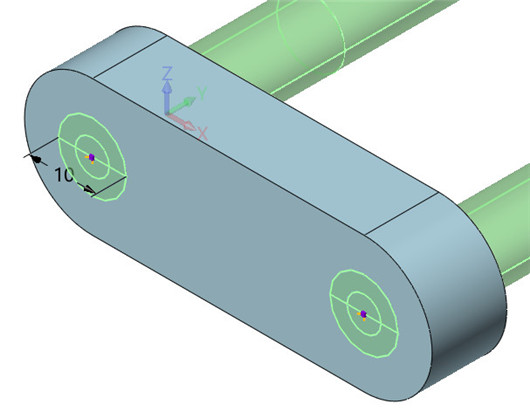

第7步： 在連桿零件上打兩個半徑為R5的孔
插圖2-7

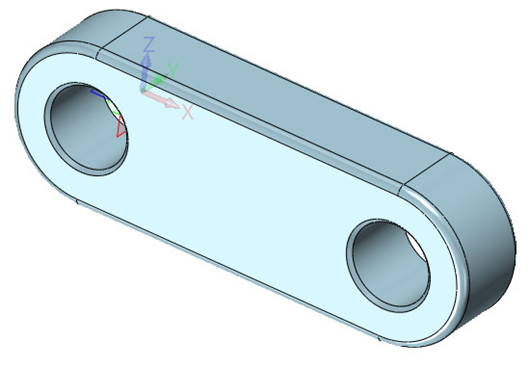

第8步： 對連桿外輪廓倒圓1mm，再對兩孔進行倒角0.5mm,完成連桿建模。
插圖2-8

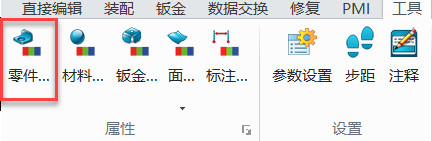

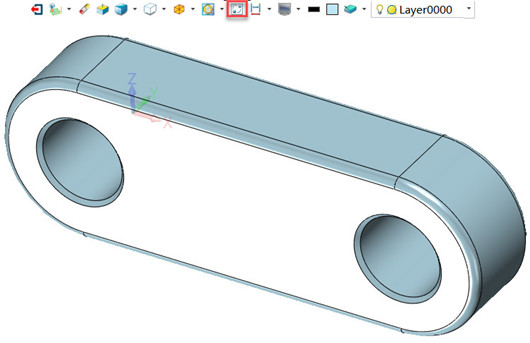

第9步： 在工具欄中選擇零件屬性
插圖2-9

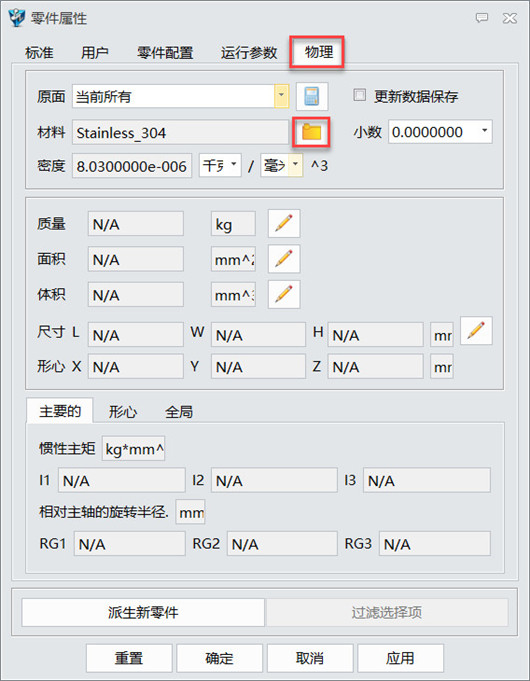

選擇零件屬性中的物理屬性，再選擇材料文件夾
插圖2-10

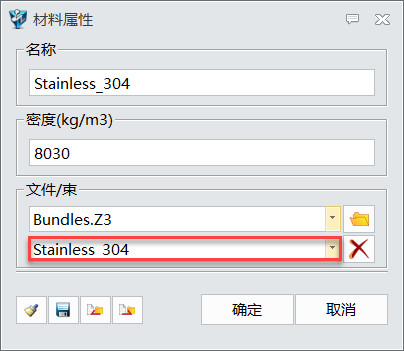

通過下拉菜單，更改連桿材料
插圖2-11
2.連桿零件參數化 用中望3D完成連桿建模后，下面我們開始對連桿進行參數化編輯
第10步：
在連桿零件編輯環境中
插圖3-1
第11步：
在工具欄中選擇零件屬性
插圖3-2

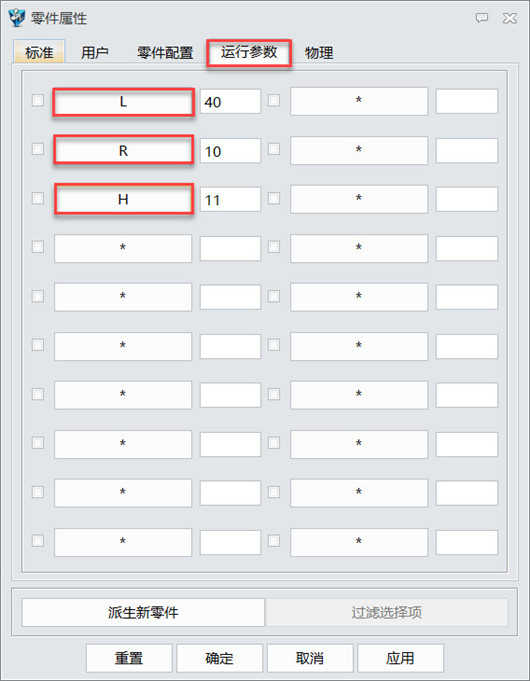

再選擇運行參數，將第3步中定義的3個變量分別選中
插圖3-3
第12步：

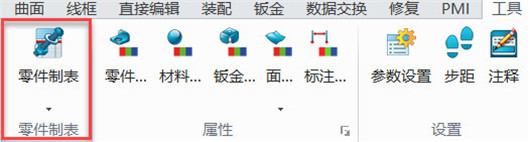

選擇工具欄上的零件制表
插圖3-4

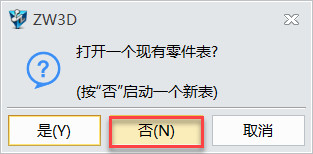

在彈出對話框中選擇“否”
插圖3-5

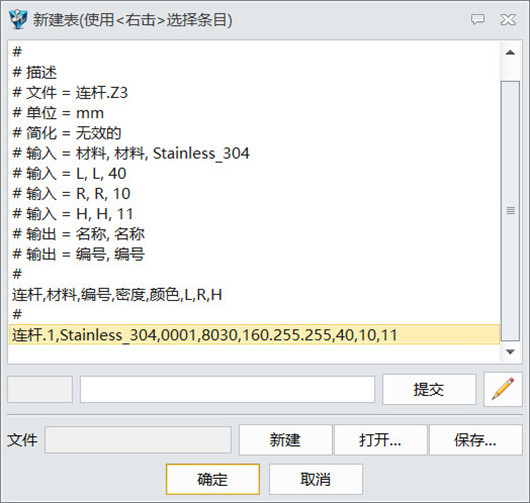

彈出一個新建表
插圖3-6
第13步：

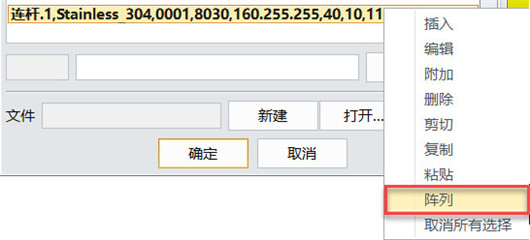

鼠標右鍵單擊零件表最后一行參數，選擇陣列
插圖3-7
第14步：
輸入需要變更的參數名稱L，輸入變更的數量5，并輸入增量值為10
插圖3-8

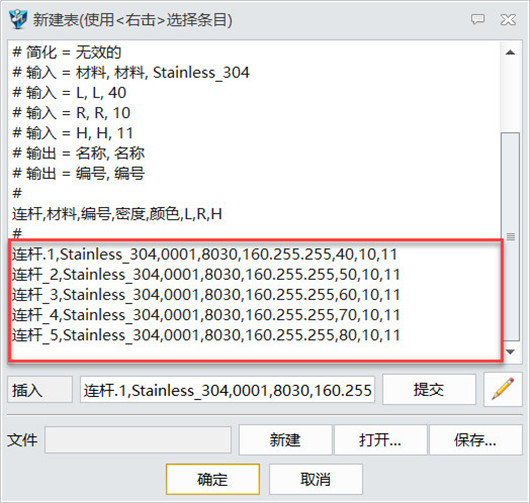

確定后，零件表中自動生成5行參數，每行代表一種連桿
插圖3-9
第15步：

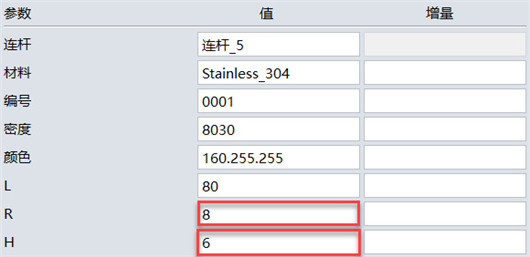

通過鼠標依次雙擊連桿_2至連桿_5，可以手動修改其它參數
插圖3-10

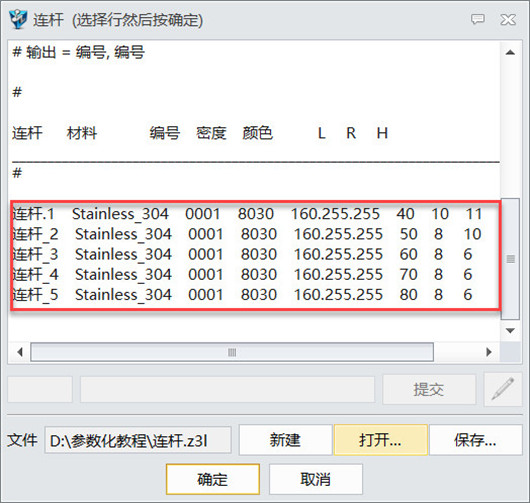

修改后的連桿參數表如插圖3-11所示
插圖3-11
第16步：

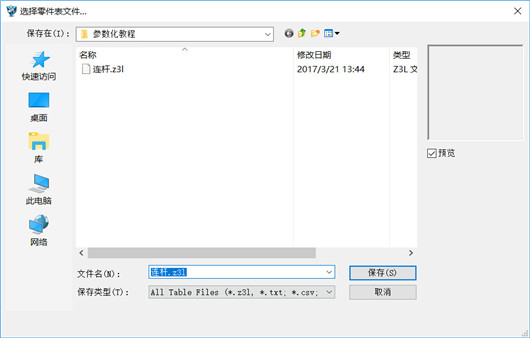

保存上一步所編寫的參數表，將參數表文件z3l文件保存到連桿零件目錄下
插圖3-12
3.參數化連桿的使用
完成了連桿零件的標準化以后，我們就可以在裝配中使用它了。在本教程中，我們將在裝配-Start中使用連桿標準件。
第17步：

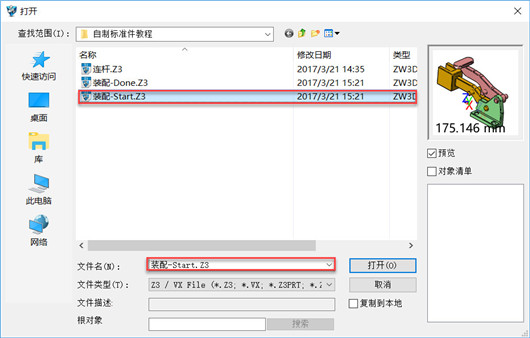

使用中望3D打開附件裝配-Start
插圖4-1
第18步：
選擇裝配欄上的零件庫按鈕
插圖4-2

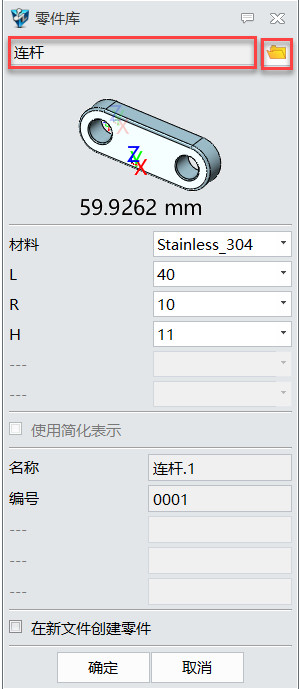

選擇文件夾，瀏覽打開第16步保存的z3l文件，得到連桿零件庫界面
插圖4-3
第19步：

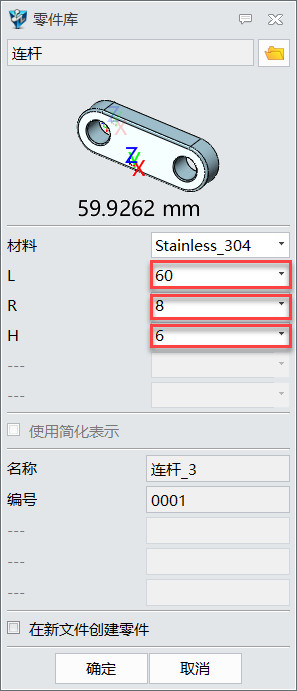

通過下拉框選擇來更改所需要的連桿參數，完成選擇后確定
插圖4-4
第20步：

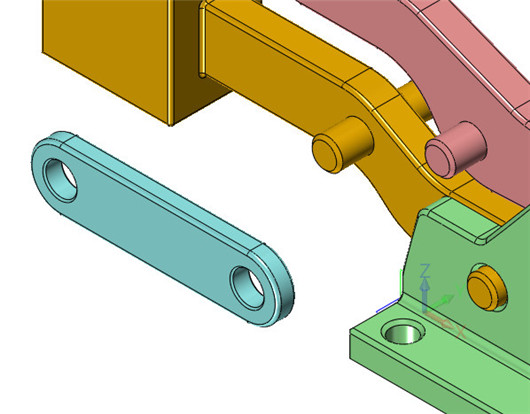

確定后將所選的連桿放入裝配環境
插圖4-5
第21步：

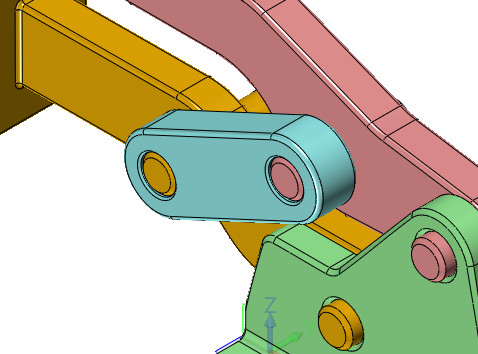

對放入的連桿零件進行裝配
插圖4-6
第22步：

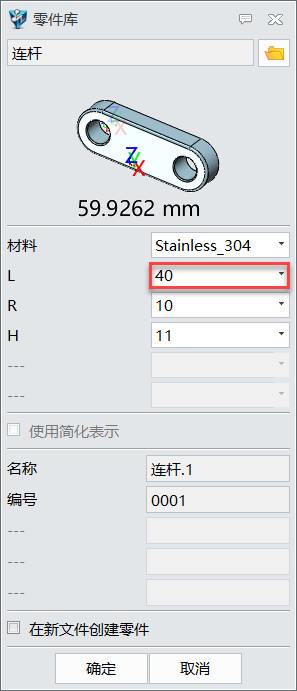

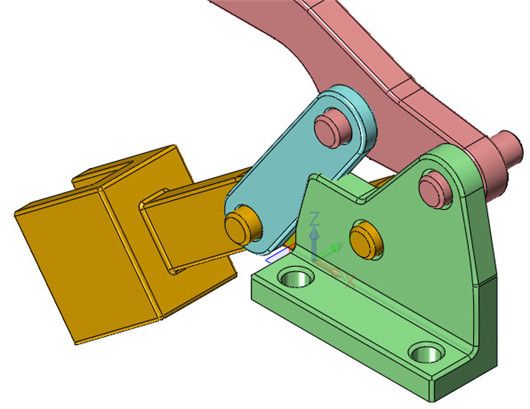

由插圖4-6可見，所選的連桿明顯產生了干涉，不符合設計要求。再次打開零件庫，選擇L為40連桿，點擊確定。在裝配中會調入一個名為連桿_1的零件。
插圖4-7
第23步：

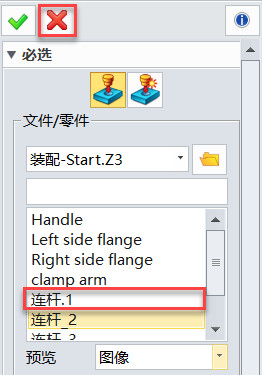

新調入的連桿.1不需要放入裝配環境中，可以直接使用裝配替換來安裝新的連桿。
插圖4-8
第24步：
選擇連桿零件單擊右鍵，在菜單欄中選擇替換組件
插圖4-9

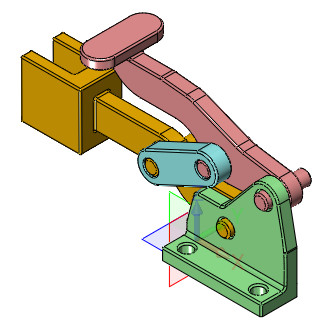

第25步：

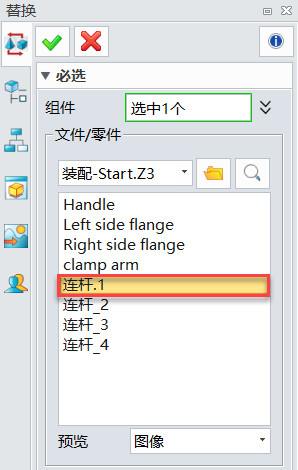

在替換管理器中選擇剛才調入的連桿.1，勾選確認即可完成替換，無需重新裝配
插圖4-10
總結：通過本教程我們發現連桿零件的變更只需要選擇相應的參數即可，無需重新編輯零件。企業標準化零件設計的本質是在可變參數的作用下，系統能夠自動維護所有的不變參數。標準化零件設計可以大大提高模型的生成和修改的速度，在產品的系列設計、相似設計及專用CAD系統開發方面都具有較大的應用價值。
