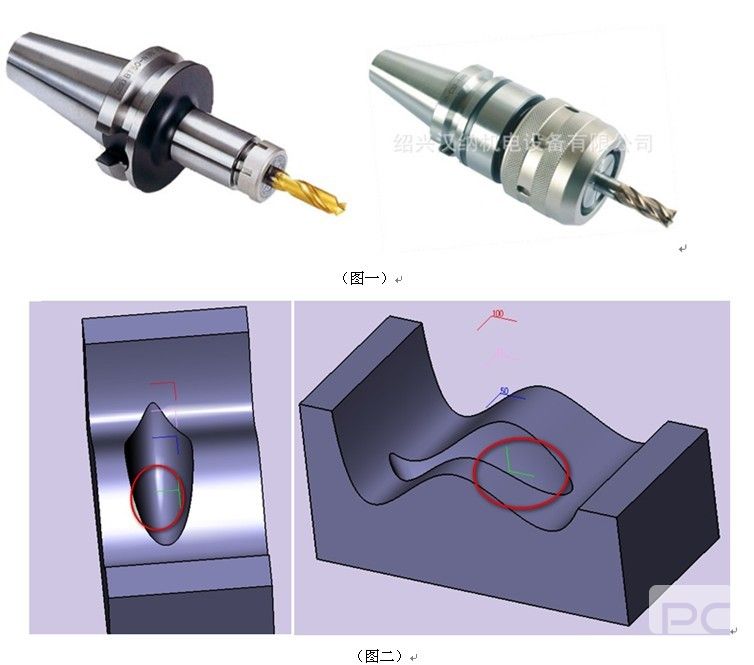

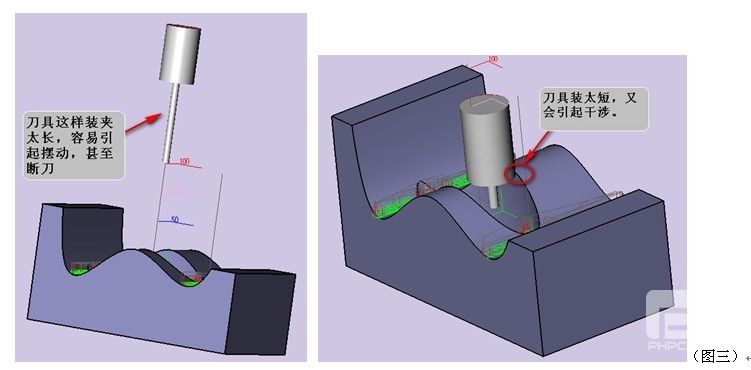

看到這題目，相信很多CAD用戶的腦海都會浮現這樣一個疑問：為什么要計算最短刀具長度呢？在日常的工廠加工中刀具是這樣裝夾的（圖一）。在加工一些狹窄區域的時候，必須用到比較小的刀具（圖二）。裝夾刀具的時候我們的刀是裝的越短越好，因為越短刀具越穩定，切削性能越好。但是，因為加工深度的問題，又必須把刀具裝長點。刀具裝得太長或者太短都是不可行的（圖三）。如何權衡這個長度，做到盡量短的同時又能保證安全性能？這是很多CAD軟件用戶在CAD設計過程會遇到的難題。中望3D這款三維CAD/CAM軟件擁有實用且強大的功能，為解決這難題提供了切實可行的方案。

計算最短刀具長度

\

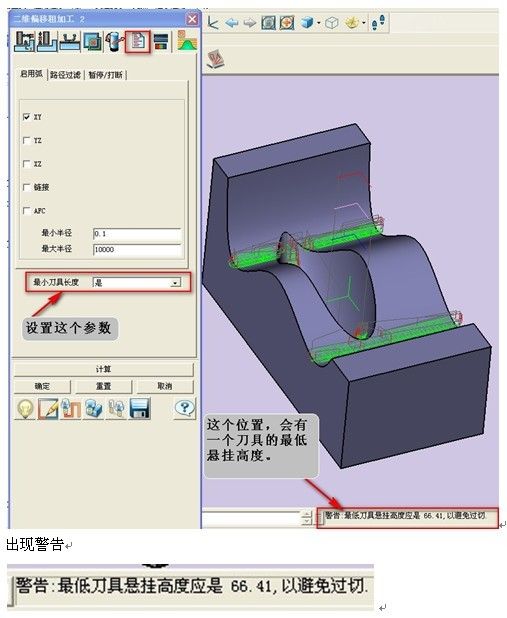

       以二次開粗做一個例子，我們可以設置一個參數。在使用20R0.8的刀具開粗完成后，我希望能用一把比較小的刀具清理完盡量多的余量，使用普通的D6銑刀。在中望3D這款CAD/CAM軟件中，只需要設置一個參數就可以計算出最短的刀具懸掛高度。（圖四）

計算最短刀具長度

（圖四）

       這個懸掛高度，是以刀肩直徑為30MM情況下，算到的最短距離，這里使用刀肩直徑模擬刀柄大小，這個數值要根據實際刀柄的直徑。如果這里刀具的長度小于66.41，那么在加工中，將會引起過切干涉。（圖五）

計算最短刀具長度

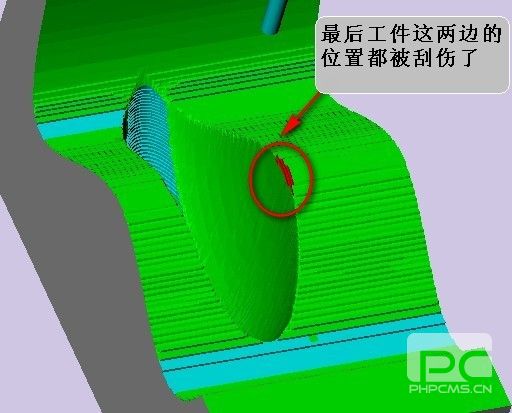

       刀具裝這么長，那么產品將會被刀柄刮傷。（圖六）

計算最短刀具長度
（圖六）

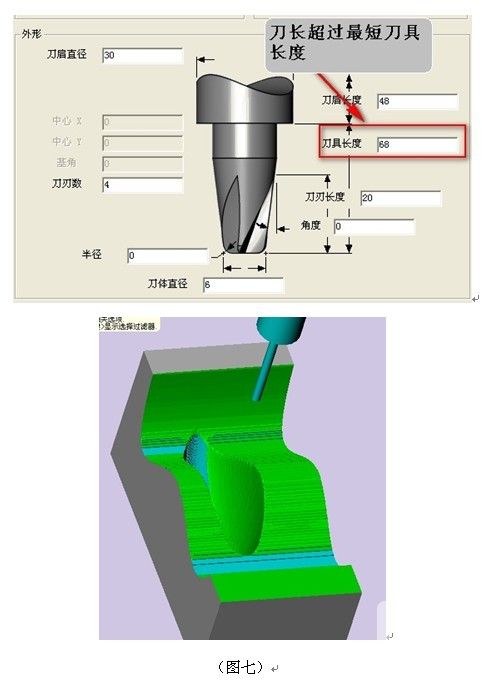

       但是如果設置的刀長超過最短刀長，那么加工出來的東西將不會有問題。（圖七）

計算最短刀具長度

       中望3D這個功能在CAD加工一些狹窄區域，必須用小刀具，但是又不能太長的時候非常有用，也非常重要。

       同樣，中望軟件中三維銑削中的其它工序也有這樣的功能，在精加工的時候也能選擇最合適的裝夾刀具長度，保證在CAD設計中工件的表面光潔，以及刀具，工件的安全性。

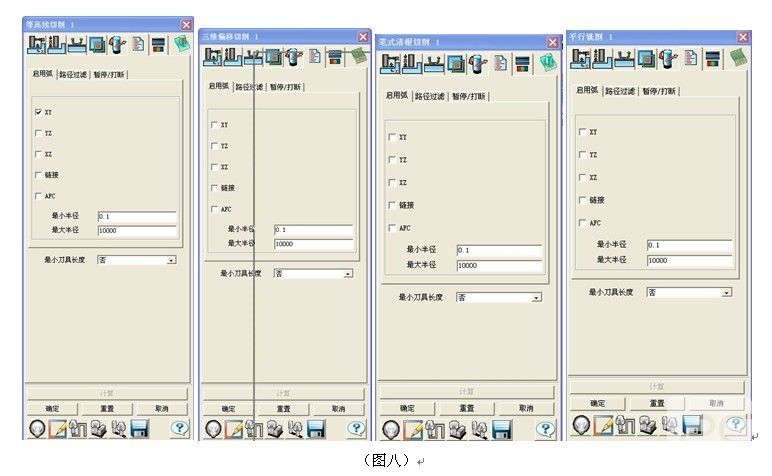

       常用的工序有（圖八）：

計算最短刀具長度

       中望3D一直致力于為廣大用戶提供高性價比的CAD/CAM一體化解決方案，計算最短刀具長度只是它眾多功能中的其中一個，還有很多實用功能等著廣大CAD用戶去挖掘，去發現。相信有它的相伴，你的CAD之旅將會走得更輕松，更暢快！
