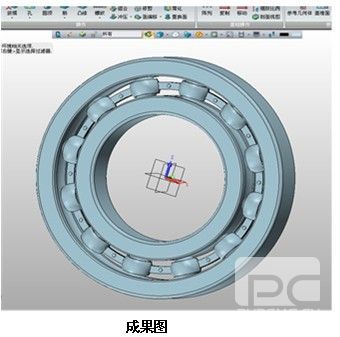

軸承是當代機械設備中一種舉足輕重的零部件，通過中望3D2012高效的OverdriveTM內核和智能操作，能夠快速地完成軸承CAD設計，本文旨在為大家提供更高效的三維CAD繪制思路——在10分鐘內完成高質量的軸承三維CAD模型，下面就介紹一下軸承的三維CAD繪制過程。

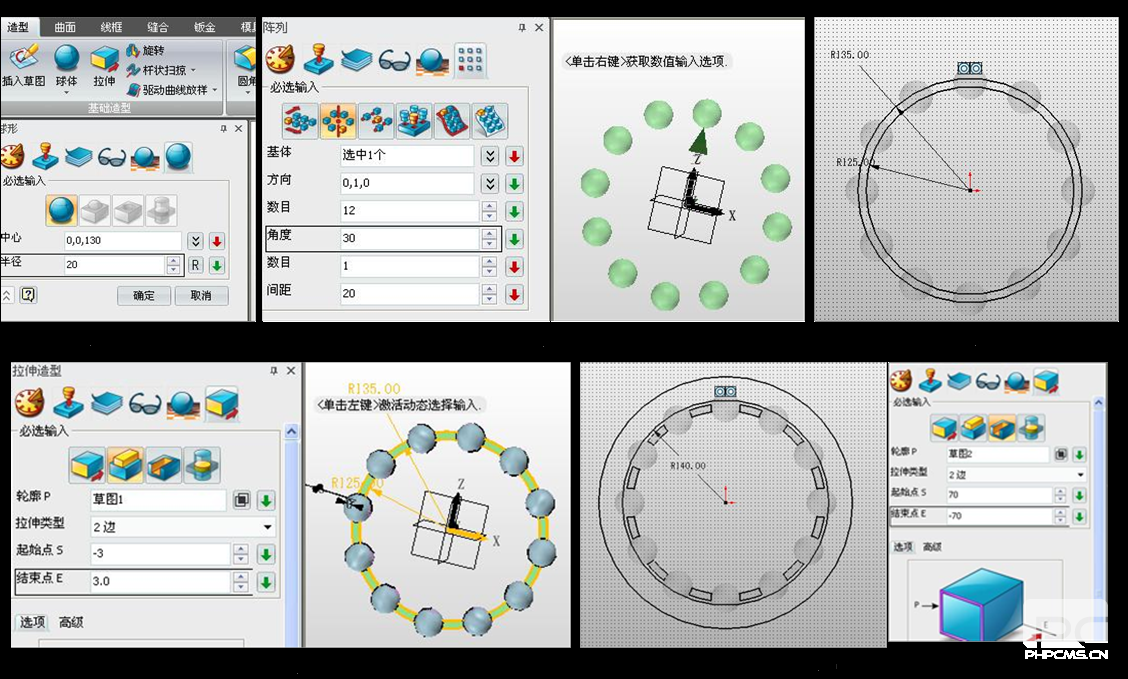

       點擊球體，進行中心和半徑的參數設置（圖1），點擊陣列的圓形，選擇球體，方向為Y軸，參數設置如圖2，以XZ面創建草圖，畫兩個同心圓，參數設置如圖3。

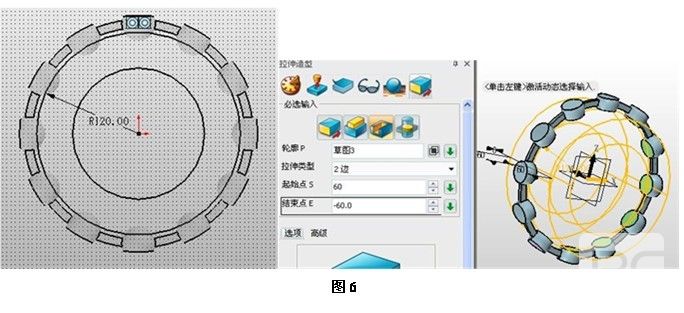

       打開拉伸命令的加運算，拉伸草圖，參數設置如圖4，以XZ面創建草圖，畫兩個同心圓，退出草圖，選擇拉伸的減運算，切除球體的外側，參數設置參照圖5。同理，做圖6的操作，切除球體的內側。

\



\

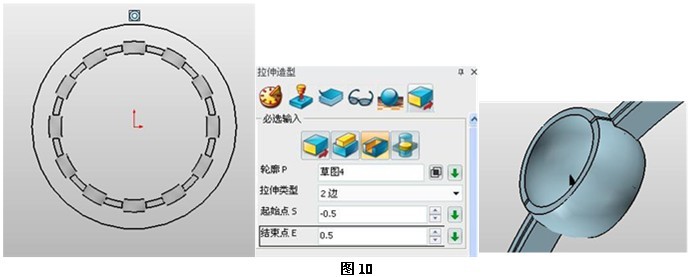

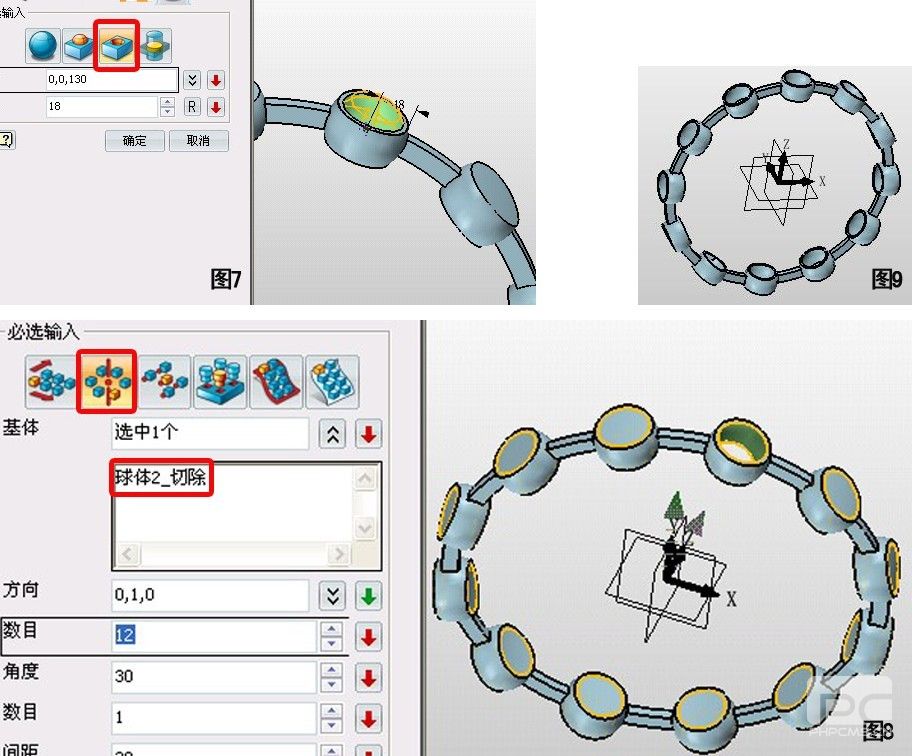

       接下來，點擊球體選項，創建球體，選擇減運算，參數設置如圖7。在屬性過濾器中選擇特征，然后選擇圓形陣列，基體選擇被切除的部位，其他參數設置如圖8，效果如圖9，中望3D的屬性過濾器對模型的屬性有著細致的劃分，建模過程中選擇適當的參數能得到事半功倍的效果。在XZ面建立草圖，畫圓，然后選擇拉伸工具的減運算，在實體中央部位開一條縫，如圖10的效果。



\



\

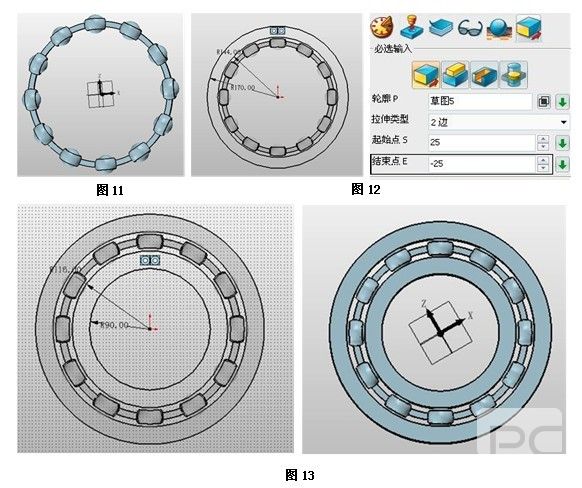

       接下來，按照圖1的繪制步驟繪制球體，半徑為17.6，并按圖2的步驟進行陣列，效果如圖11所示。然后在XZ面插入草圖，繪制兩個圓環，然后拉伸，參數如圖12，作為軸承的外圓環。然后用同樣的步驟繪制軸承的內圓環（圖13）。

\

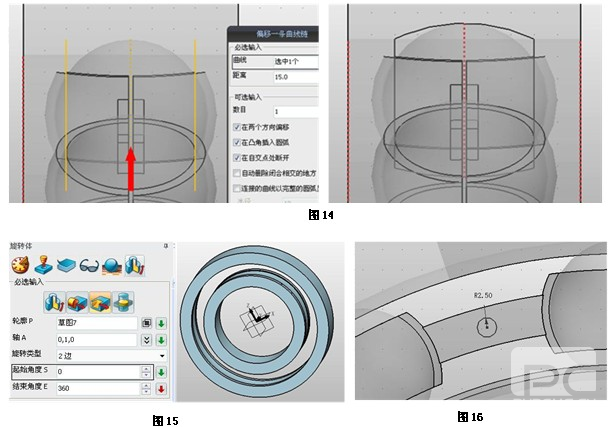

       下面在兩個圓環的中部開圓槽，首先在YZ面繪制草圖，點擊參考幾何體，將球體做曲線參考，并將參考線進行曲線雙向偏移，用圓弧功能連接參考線的頂點和偏移出來的直線，并進行修剪（圖14）。

       選擇旋轉工具的減運算，輪廓為圖14的草圖，軸為Y軸，參數設置及效果如圖15。接下來制作鉚釘，并在XZ面繪制草圖，如圖16。


       退出草圖后拉伸，起始、終止參數分別為+3.1、-3.1，選擇圓頂工具，邊界為拉伸后的圓柱體的圓面，高度為1.8，之后以Y軸為軸將鉚釘做環形陣列，最后對邊緣部分進行圓角處理。



\

       至此，軸承的三維CAD模型便制作完畢，希望軸承行業的工程師能夠通過中望3D2012的高效CAD建模快速提高設計效率，也歡迎有興趣的朋友下載中望3D2012來學習一下CAD三維設計！

\
