許多想快速掌握三維CAD建模的初學者，都苦于一些案例教程太復雜，小編將每個月推出針對初學者的需求，提供能在短時間內了解三維CAD建模基本操作的案例教程。5月的教學案例減震器在各行各業都用的比較多，運用到三維CAD建模命令比較多，參數設置也比較詳細，但總體難度不大，這對于想要快速入門三維CAD設計的初學者而言，是非常好的案例教程。今天選擇中望3D為教學軟件，它的易學易用性，可以幫助大家更輕松的了解三維CAD設計。接下來就是減震器的三維建模過程。

\

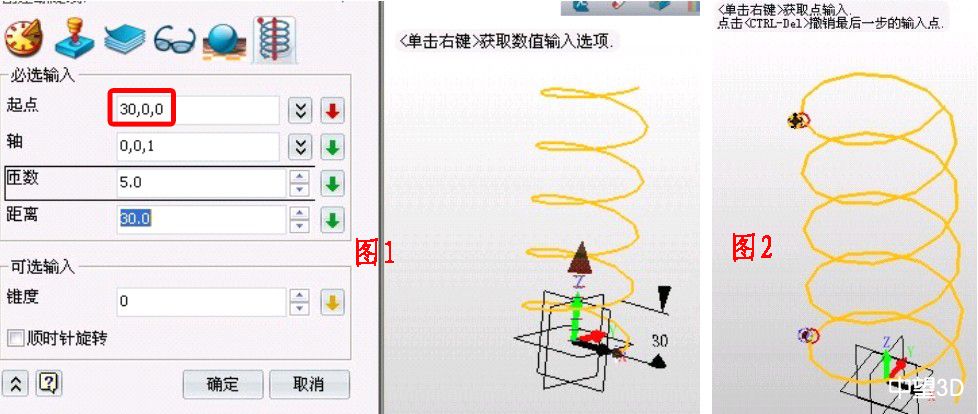

首先制作彈簧部分，這部分相對難一點，因為彈簧的中間部分匝與匝之間的距離大，兩段距離小，如何能做到無縫、連續的銜接呢？中望3D2012能輕松的解決這個問題。點擊線框——螺旋線，參數如圖1，注意起點在X軸上。點擊線框——通過點修剪/打斷曲線，選擇該螺旋線，將要斷開的點選擇在螺旋線末端相對的位置，把螺旋線斷成3，段如圖2所示。

\

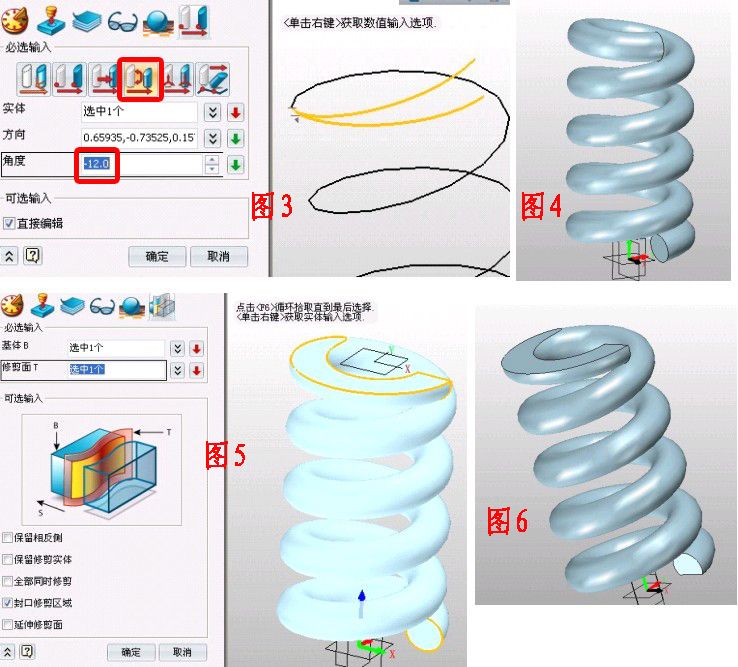

點擊造型——移動——繞方向旋轉,選擇最上方的一段曲線，方向如圖3（把鼠標放在曲線的斷開處即可顯示出方向箭頭），旋轉-12度。同理，旋轉最下方的曲線，角度為12度。

點擊線框——連接曲線，把三段曲線連接成整條曲線。點擊造型——桿狀掃掠,直徑為18，如圖4。創建兩個XY基準面，分別偏移186和12，點擊造型—修剪，參數如圖5，注意要保留部分的選擇，效果如圖6。

\

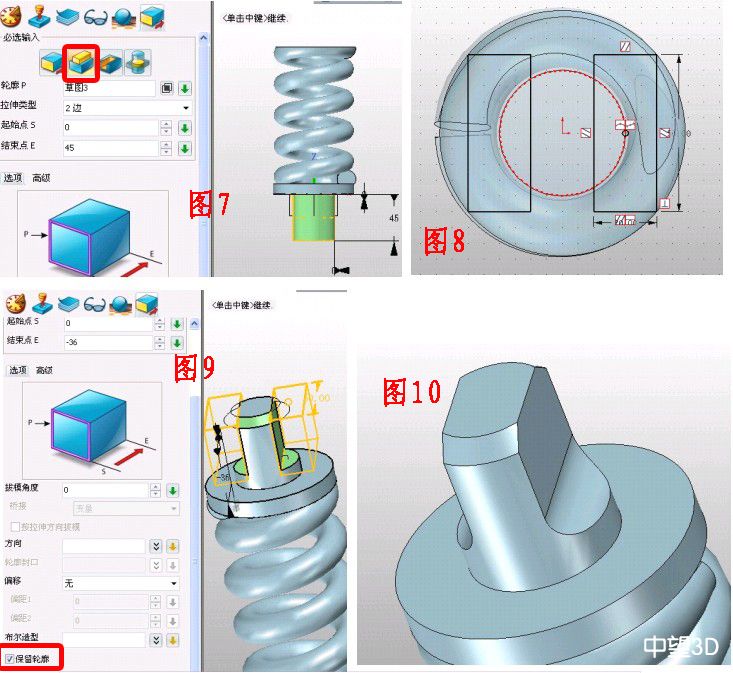

XY面插入草圖，以原點為圓心繪制半徑為39的圓，退出草圖并拉伸，起點、終點分別為8和-2。在拉伸后的柱體底面插入草圖，繪制半徑為20的圓，拉伸，效果如圖7。

在XY面插入草圖，繪制兩個豎直方向對稱的矩形，相距20,如圖8。先將小圓柱體邊緣倒角，距離為5。選擇拉伸——減運算，拉伸兩個矩形草圖，參數如圖9，注意將保留輪廓前打鉤，留作后用。再將如圖所示的位置倒圓角，半徑為10，效果如下圖10。

\

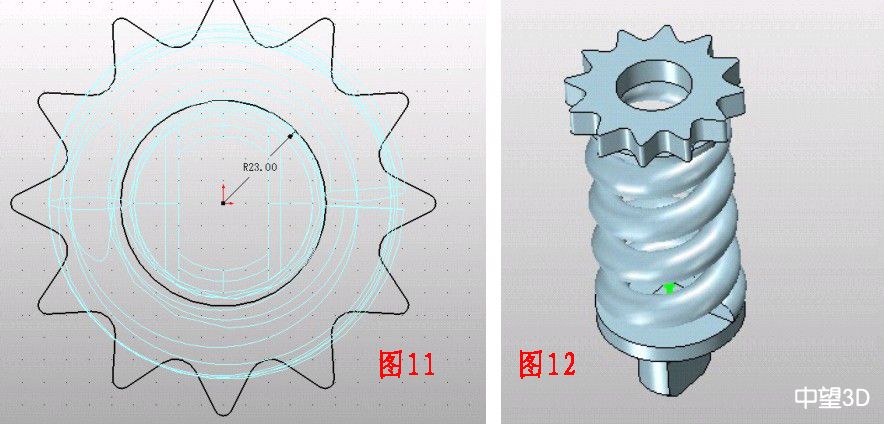

在XY面插入草圖，繪制如圖11所示的圖形，退出，點拉伸—基體，注意，選擇起始點時，如果不記得彈簧上平面距離原點的距離，有個簡單的方法，右擊鼠標選擇“目標點”，把點放在彈簧的上平面，點擊即可出現數據，此方法很簡便，應用的也很廣泛。拉伸出厚度為20的造型，效果如圖12。

\

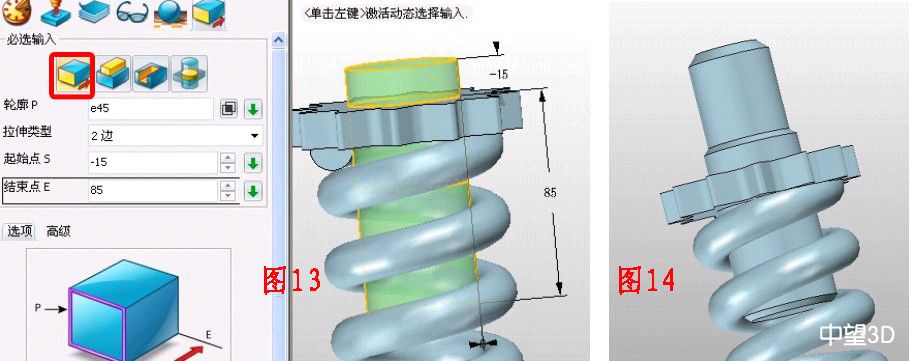

點擊拉伸——基體，輪廓選擇圓孔的上邊緣，數據如圖13，將拉伸后的柱體上下邊緣倒角，距離為3。再次點擊拉伸——加運算，輪廓選擇柱體的上表面，拉伸高度為45的柱體，并倒角，距離為5，效果如圖14。

\

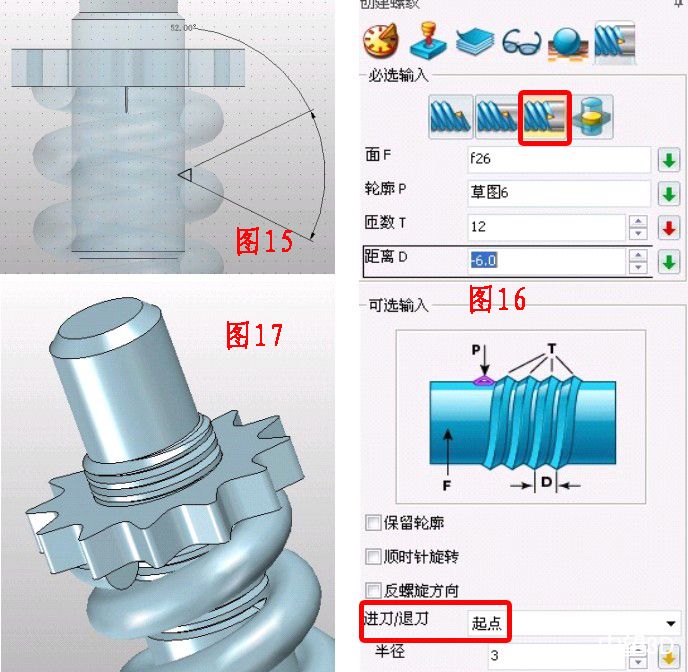

在YZ面插入草圖繪制如圖15所示的三角形，點擊造型——螺紋——減運算，參數及效果如圖16。效果如圖17。

\

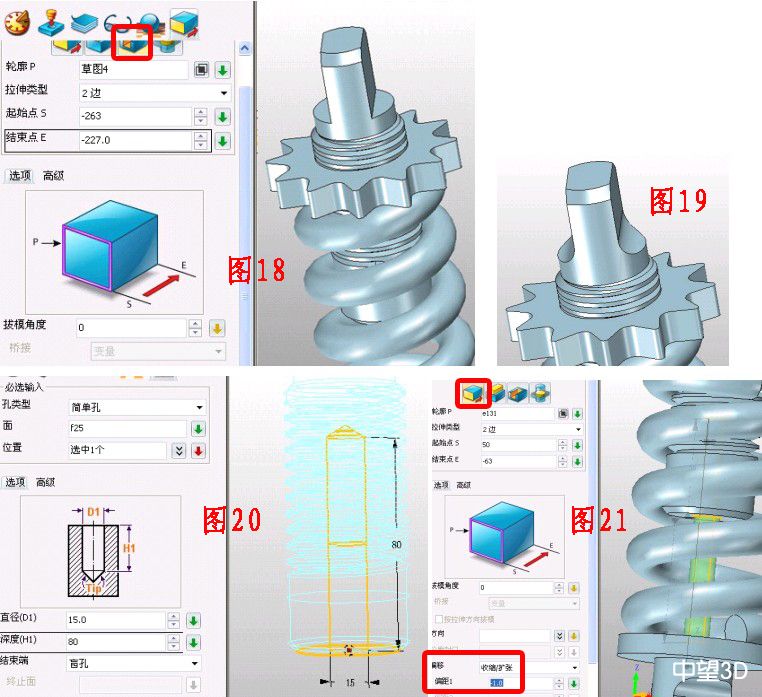

再次拉伸之前的兩個矩形的草圖，參數如圖18。注意這次將“保留輪廓”前的勾去掉。再將圖19所示的部分做圓角，半徑為10。點擊造型—孔，在圖20所示的柱體下表面中央打孔，參數如圖，點擊拉伸——基體，輪廓為孔的邊緣，注意偏移一定距離，拉伸數據如圖21。

\

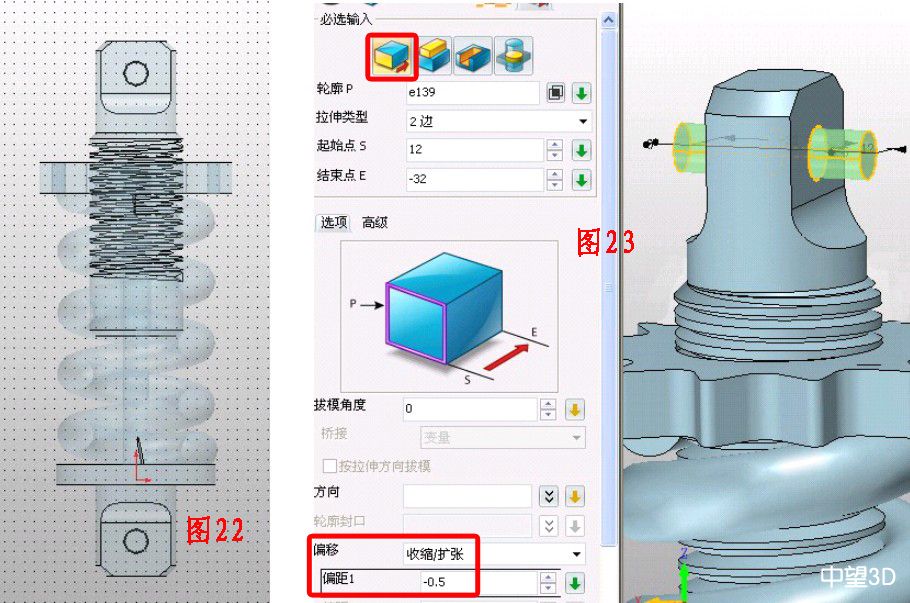

在YZ面插入草圖，繪制如圖22所示的位置繪制兩個半徑為6的圓。退出草圖后拉伸減去，形成兩個孔。點擊拉伸——基體，輪廓為孔的邊，數據如圖23，拉伸出一個圓柱體，注意偏移數據的設置。

\

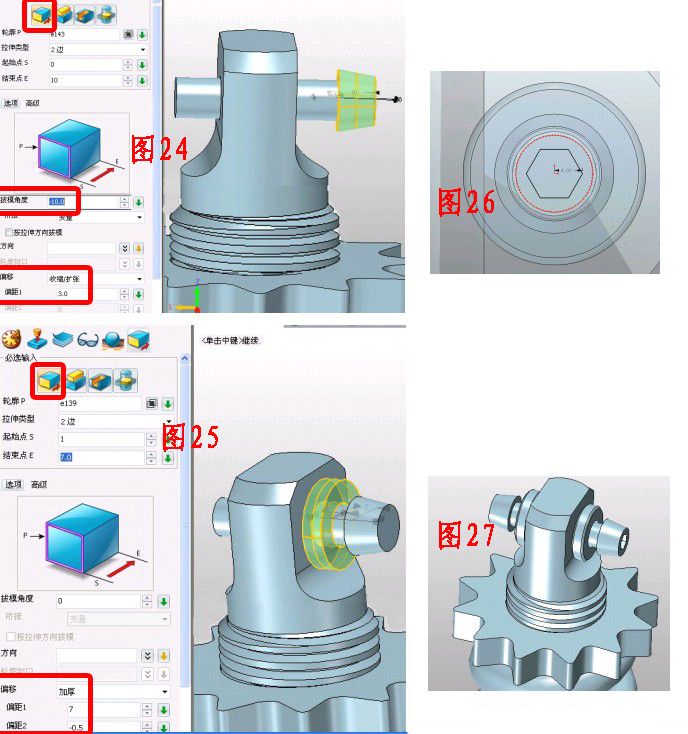

點擊拉伸——基體，按圖24所示拉伸出一個凸臺，數據如圖，再以孔邊緣為輪廓拉伸出一個圓環，參入如圖25，然后給圓環做圓角。在凸臺的外表面插入草圖，繪制正六邊形并拉伸減去，如圖26，點擊鏡像，把凸臺和圓環以XZ面鏡像復制，如圖27。

\

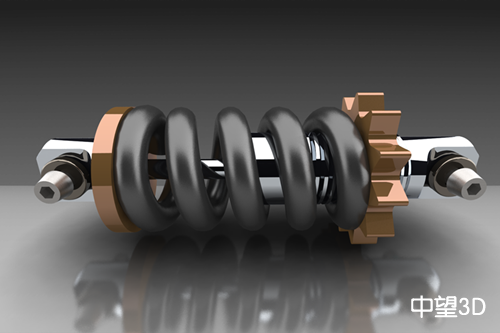

點擊復制——沿方向復制，將圖27所示的兩個凸臺、圓環及軸沿著Z軸負方向移動230的距離復制出來，至此模型制作完畢，最后點擊視覺樣式——面屬性，給模型涂上顏色即可。

操作完后，是不是對三維CAD建模更有心得了？有興趣的朋友可以來中望3D官網下載中望3D（www.zwcad.com/product/zw3d.html ），現在也提供減震器免費三維CAD圖紙下載，在中望3D技術交流論壇的每月一練可以下載：http://m.chuangyuled.com/community/thread-10709-1-1.html！
