在包裝產品實際生產過程中（下圖1），產品的組件裝配順序、數量、規格、設計者等信息，一般都用BOM表清單來表達，這有利于采購人員、CAD工程設計人員、產品核對人員的數據信息交換，但往往CAD軟件BOM表里的名稱是有限的，能否根據信息名稱需要，進行自定義，吻合實際生產，將對企業操作人員能否快速完成任務顯得非常重要。現在讓我們來看看三維CAD中望3D是如何幫助東莞銘豐包裝品制造有限公司，快速便捷實現BOM表屬性名稱定義（下圖2），輔助設計人員提升工作效率。

\

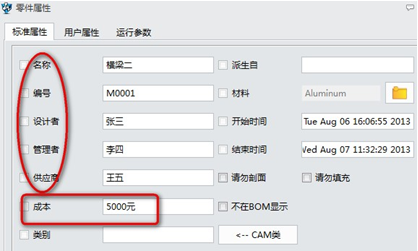

       步驟一：在零件模式下，點擊屬性------零件，將彈出如下對話框，一般在零件屬性里，標準屬性有如下幾項，如編號、設計者、管理者、供應商、材料、成本等信息，需要在BOM里體現的信息則可以在設計過程中，對應將其進行填寫，如成本：5000元（如下圖）

\

       但往往這些名稱信息，面對不同的產品、不同的行業，將會根據實際的生產要求，定義不同的名稱，如包裝行業，將會對其進行長、寬、高，等信息名稱的定義。

       步驟二： 點擊用戶屬性，將彈出如下對話框，在名稱一欄里，將可以自定義所需要的名稱，如下圖，將對長、寬、高進行定義。

\

       步驟三： 在CAD工程圖模式下，進行BOM清單的輸出，點擊BOM表，彈出如下對話框，

\

       對其進行選取需要在BOM中體現的清單信息，如設計者、管理者、供應商、數量、成本，是現有的BOM名稱信息，而長、寬、高將是通過自定義生成，最終BOM表清單如下圖所示：

\

       通過以上中望3D的案例演示操作，銘豐包裝公司的設計師引用BOM清單并進行自定義，在實際產品設計中，部門與部門之間的數據交換應用廣泛，大大提高了廣告效率。它能方便、清晰的幫助設計者提供關聯的準確數值，方便采購部門與部門之間的數據交換。為此，中望3D也為大量這類型需求的客戶，提供了解決性方案。值得注意的是，中望3D2013sp版即將推出64位版本，增強了簡易便捷的數據轉換、放樣支持點輪廓功能，提高最小刀長的計算精度等，大大提升設計效率，敬請關注。
