工裝夾具的用途主要是夾穩某個工件進行生產、裝配。若想讓工裝夾具起到固定作用，工裝夾具的螺絲孔與螺絲的鎖定不可或缺。生產夾具的過程中，車間工人往往需要利用二維圖紙來查看孔的加工要求：如深度、擴孔、沉頭等信息，這些信息需在出具二維圖紙時進行標注注釋。如三維CAD/CAM軟件不具備這些功能，往往容易造成尺寸誤解，加工錯誤等問題。所幸的是，三維CAD/CAM一體化軟件中望3D可智能化進行孔加工注釋，免除設計師以上煩惱。下面，讓我們一起了解中望3D是如何實現這個功能的。

       步驟一：在中望3D繪制完三維結構后，就可出工程圖了。此時，選中某個零件激活，點擊鼠標右鍵，選定圖框進入二維工程圖，如下圖所示。選擇標注功能，根據圖紙要求進行標注。
中望3D添加夾具孔加工注釋操作步驟

       步驟二：當需標注有沉頭孔的尺寸需求時，可以在中望3D里選中孔標注功能。如下圖：

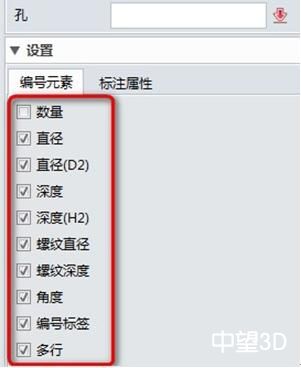

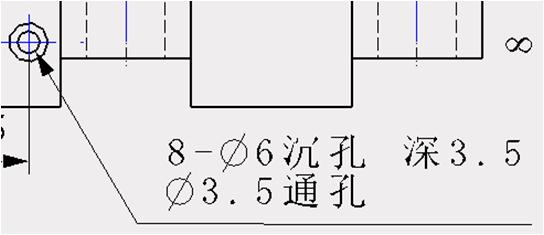

       步驟三 ：執行孔標注功能。選擇需要對應的元素進行勾選，就可利用中望3D標注出相應的加工要求了。
          如下圖：

       中望3D引用工程圖的孔注釋功能，可以快捷有效的體現加工要求，在實際產品加工中應用廣泛。此功能十分方便、智能，可幫助設計者提工作效率，降低生產出錯率，因此受到了許多用戶的好評。中望3D2014新版發布后，中望3D為了幫助用戶輕松體驗新版本的強大功能，隆重推出 “跟奉老師學3D”交流探討專欄http://www.zw3d.com.cn/service/jiaocheng/list-39.html。奉老師可在線解答網友問題，幫助大家快速掌握3D設計并實際投入工作中，讓3D設計軟件速成不再是夢想。
