        目前國內反恐勢力日益猖獗，每每看到警方因路面障礙、恐怖勢力武器配備強大而無法及時完成任務，我都痛心不已。用三維設計軟件設計出一款具備強大火力而又靈活方便的警用突擊車，是我一直思考創作的素材。在設計過程中，如何快速三維建模是一大難題。因此我選擇在快速建模有明顯優勢的三維CAD軟件中望3D作為全程的設計工具，下面我為大家簡單描述突擊車的建模設計過程：

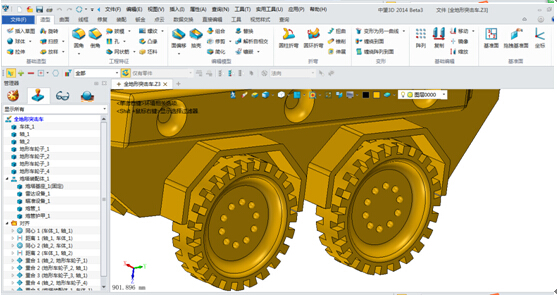

圖為中望3d建模設計的警用全地形突擊車

        由于突擊車裝配件較多，本文不能一一闡述設計過程，我將選擇有代表性的炮管護甲為例，展示用中望3D快速建模的技巧。

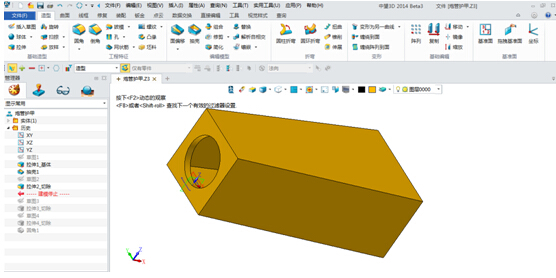

        第一步，創建基體，按照圖紙中給出的數據，建立護甲基體，如下圖所示：

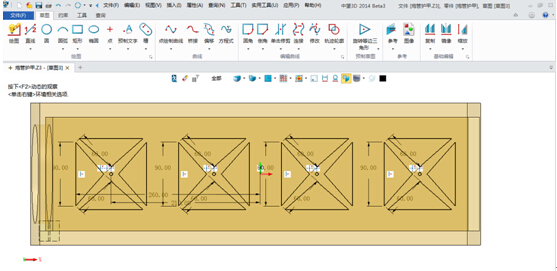

         第二步，拉伸切除。選擇該護甲側面插入草圖，繪制草圖，如下圖所示：

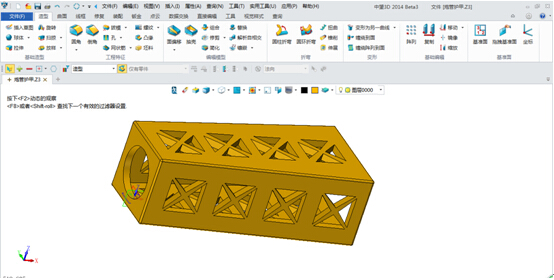

        點擊退出，選擇拉伸切除命令，進行側面切除，同理再對頂面進行拉伸切除，以及整個側邊倒圓角等工作來完成護甲的建模，如下圖所示：

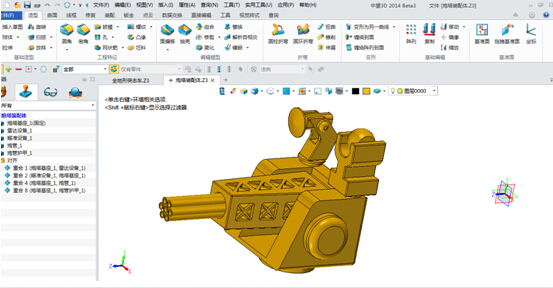

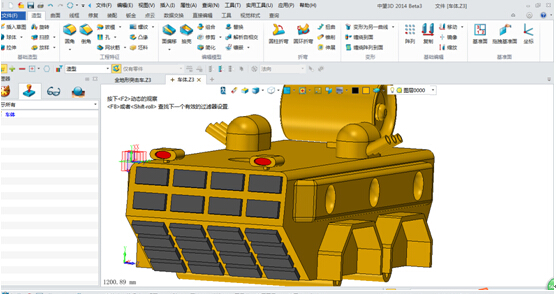

       就這樣輕松完成護甲的建模過程，其余的部件，用中望3D也可迅速完成設計，由于篇幅所制，暫時上圖展示，如下：




        總結：通過以上設計過程，我們發現看似不可能完成的工作，其實簡單幾步即可完成，有賴一款得心應手的設計利器。中望3D的快速建模能力是如此之強，它能夠極大地縮短你建模時間，更加高效地協助你完成看似復雜工作。對本文圖紙感興趣的朋友，可以登錄http://m.chuangyuled.com/community/thread-17229-1-1.html下載。另外，三維設計軟件中望3D針對初學者提供完善的培訓機制，保證學習的便捷性和靈活性，且時間長期有效，有興趣的朋友們可以看過來哦：http://www.zw3d.com.cn/special/zhuanqu/list-102.html。
