CAD機械版中，弧長標注的圓弧標記默認位于尺寸線上方還是靠近尺寸文字？不同行業、不同企業對這一細節的要求往往不一致。有的圖紙規范要求標記與尺寸線平齊，有的則要求它緊鄰數值顯示。但軟件出廠設置通常只照顧通用場景，并不能覆蓋所有設計標準。當你拿到外部圖紙或需交付給特定客戶時，一個符號位置的偏差，就可能讓整套標注風格顯得不夠專業，甚至引來審圖環節的多余質詢。修改這個顯示位置并不需要動用復雜變量或重定義標注樣式，只需在后臺配置中調整一項參數即可。接下來讓我們一起看看吧。
問題描述：
弧長標注的圓弧標記位置如何設置？
步驟指引：
1.點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

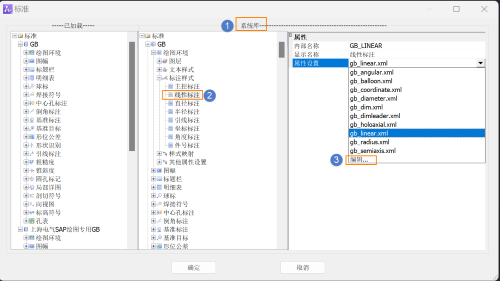

2.在【系統庫】中，選擇當前使用的標準，找到其下【標注樣式】中對應的【線性標注-GB_LINEAR】，在屬性設置中下拉點擊【編輯】；

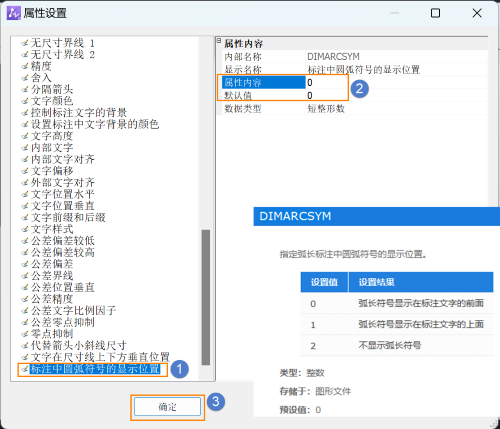

3.將面板下拉到最下方，對【標注中圓弧符號的顯示位置】的【屬性內容】進行設置，關于具體設置的數值參考系統變量【DIMARCSYM】;

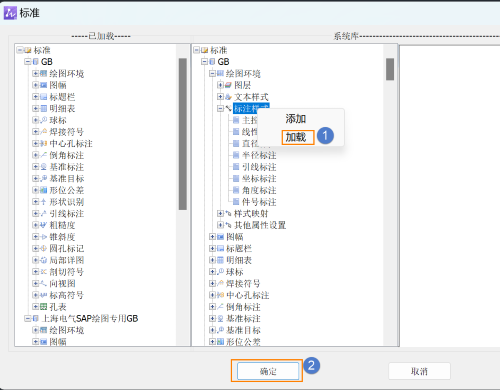

4.在【標注樣式】右鍵，點擊【加載】，然后點擊【確定】完成設置。
以上就是本文全部內容，希望對你有所幫助~
