在CAD機械版中生成局部詳圖時，你有沒有注意過詳圖名稱欄里那段多余的字符？對于設計者來說，比例信息早已在圖框或標題欄中注明，詳圖名稱里再重復一遍，顯得既冗余又擁擠。尤其當一張圖紙包含多處局部放大區域時，每個名稱后都掛著類似的數字串，整個明細欄看起來累贅且不夠專業。如果你是那種對圖紙呈現有嚴格要求的工程師，一定早就想把這個貼心但多余的默認設置關掉了。好消息是，它并非硬性寫入，只需在樣式配置中調整一個組合字段，就能讓詳圖名稱只保留你寫的內容。接下來讓我們一起看看吧。
問題描述：
默認狀態下，生成局部詳圖，局部詳圖的名稱中會自動顯示比例，如何設置局部詳圖名稱中不顯示比例呢？
步驟指引：
1.點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

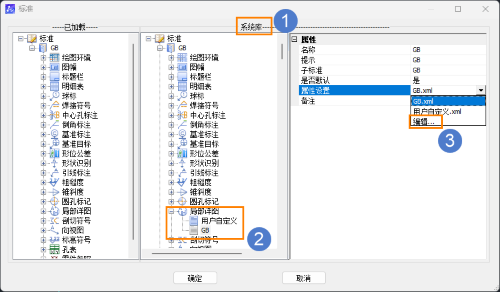

2.在【系統庫】中的當前標準下，【局部詳圖】默認標準里，點擊【屬性設置-編輯】；

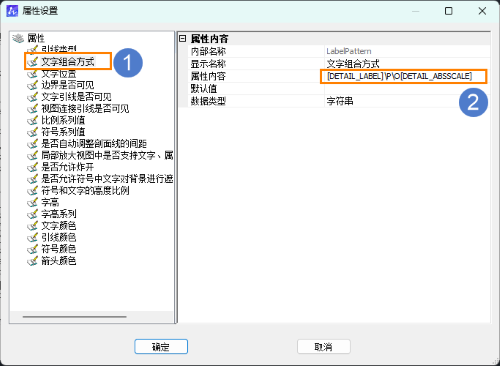

3.點擊【文字組合方式】，將右側【屬性內容】中的[DETAL_ABSSCALE]刪除，并點擊【確定】；

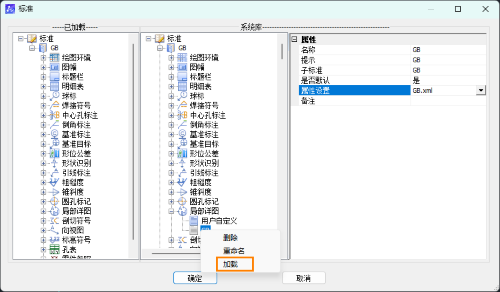

4.在標準上點擊鼠標右鍵，執行【加載】，完成設置。
以上就是本文的全部內容，希望對小伙伴們有幫助，有任何問題歡迎在評論區留言，更多的CAD教程內容敬請關注。
