CAD機械版局部詳圖名稱中如何取消比例顯示？

在CAD機械版中使用局部詳圖功能時，軟件默認會在詳圖名稱中自動附帶當前視圖的放大比例，例如顯示為“局部詳圖 A (2:1)”。雖然這一設計初衷是為了讓讀圖者快速了解詳圖的縮放倍數，但在許多實際場景下，圖紙中已通過其他方式（如標題欄或注釋）統一標注了比例信息，重復顯示反而使詳圖名稱變得冗長，甚至影響圖紙的整潔與規范。其實，CAD機械版提供了靈活的配置方式，允許用戶自定義局部詳圖名稱的顯示格式。只需在樣式配置中稍作調整，將名稱組合中的比例字段刪除，即可輕松去掉比例顯示，讓詳圖名稱更加簡潔清晰。具體該怎么操作呢？讓我們一起來看看吧！

問題描述：

默認狀態下，生成局部詳圖，局部詳圖的名稱中會自動顯示比例，如何設置局部詳圖名稱中不顯示比例呢？

步驟指引：

1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

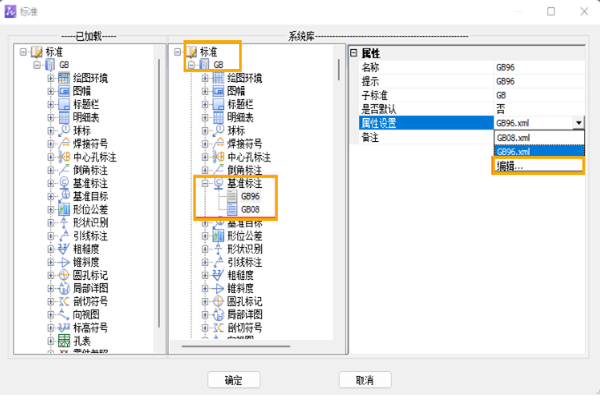

2. 在【系統庫】中的當前標準下，【局部詳圖】默認標準里，點擊【屬性設置-編輯】；

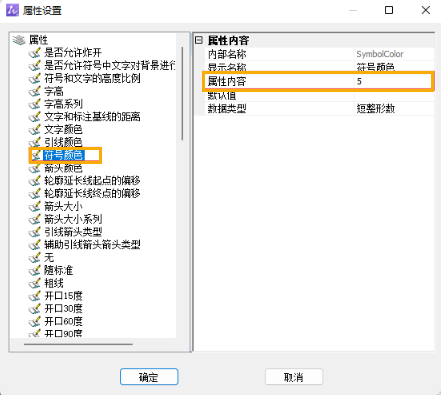

3. 點擊【文字組合方式】，將右側【屬性內容】中的[DETAL_ABSSCALE]刪除，并點擊【確定】；

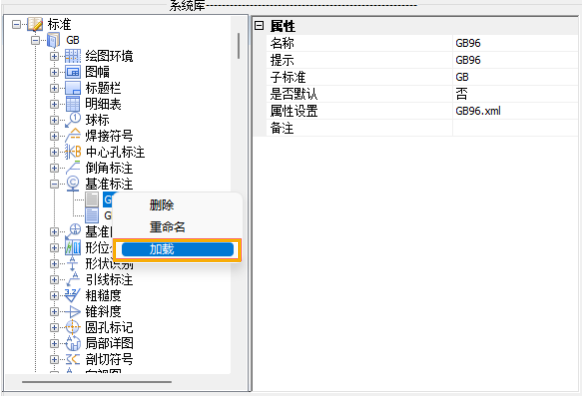

4. 在標準上點擊鼠標右鍵，執行【加載】，完成設置。

完成上述設置后，新建的局部詳圖名稱將不再顯示比例信息，僅保留您設定的自定義名稱內容，整體更加簡潔規范。需要說明的是，這一修改僅影響之后新創建的局部詳圖，對圖紙中已存在的詳圖名稱不會自動更新（如需調整，可重新生成或手動編輯）。若將來需要恢復比例顯示，只需按照同樣的路徑，將刪除的[DETAL_ABSSCALE]字段重新添加回“文字組合方式”中并加載即可，操作同樣簡便。

如果您在設置過程中找不到對應的屬性項，或修改后未生效，歡迎隨時在評論區留言，我們會盡快為您排查解決！
