CAD機械版機械基準標注符號邊框顏色的設置步驟

在CAD機械版的工程圖標注中，基準標注是表達幾何公差和測量基準的重要元素。默認情況下，基準符號的邊框顏色通常是隨圖層或系統設定的顏色。然而，在實際出圖過程中，為了提高圖紙的可讀性、區分不同基準等級，或者滿足企業制圖規范的特殊要求，我們有時需要單獨修改基準標注符號的邊框顏色。例如，將主要基準設為紅色，次要基準設為藍色。那么，如何在CAD機械版中快速、準確地設置基準標注的符號邊框顏色呢？其實，只需通過“樣式配置”功能，找到對應的基準標注樣式，在其屬性設置中找到“符號顏色”項，輸入對應的顏色索引數值即可。操作并不復雜，下面我們就來詳細介紹具體步驟。讓我們一起來看看吧！

問題描述：

CAD機械版如何設置基準標注的符號邊框顏色

步驟指引：

1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令）；

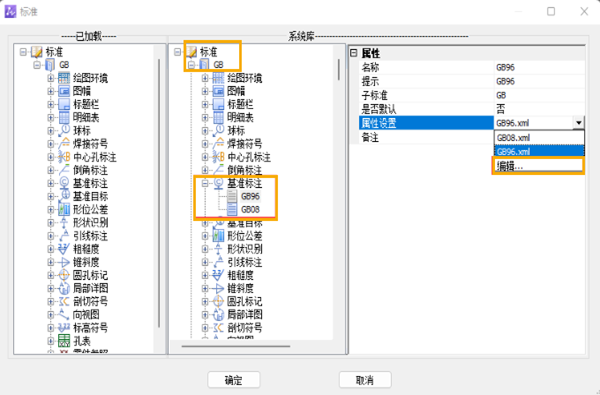

2. 在系統庫中選擇所使用 的【基準標注】，在【屬性設置】中點擊【編輯】；

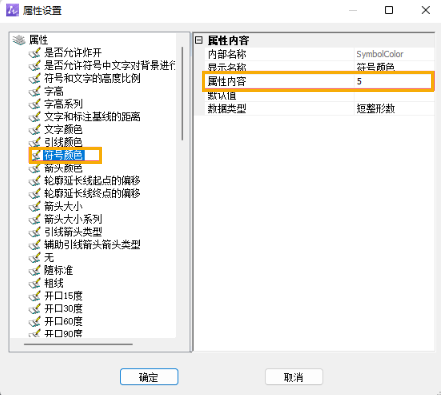

3. 在打開的屬性設置界面中，找到【符號顏色】設置【屬性內容】，即對應索引顏色的編號數值；

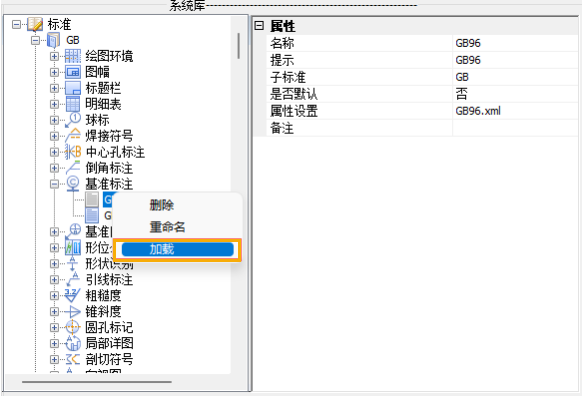

4. 確認之后，在【基準標注】上【右鍵】，【加載】即可。

通過以上四個步驟，你就可以成功修改CAD機械版中基準標注符號的邊框顏色。如果修改后基準標注顏色沒有變化，請檢查是否選擇了正確的基準標注樣式，以及是否保存了樣式配置。此設置僅影響當前圖紙中新建的基準標注，對已存在的標注需重新生成或手動更新。希望這篇指南能幫助你靈活定制圖紙標注樣式，讓工程圖更加清晰、規范。如果你在操作中遇到其他問題，歡迎在評論區留言交流！
