如何讓CAD機械版局部詳圖中隱藏文字內容？

在使用CAD機械版繪制圖紙時，有時我們需要生成局部詳圖（局部放大視圖）以展示細微結構。默認情況下，如果原始視圖中的某個區域包含文字（如尺寸標注、技術要求、屬性文本等），這些文字會被原樣復制到局部詳圖中。但實際應用中，我們可能只希望保留圖形輪廓，而不希望詳圖中出現雜亂的文字，以免干擾視覺或造成重復標注。那么，如何設置才能讓局部詳圖自動隱藏文字呢？其實，只需要在樣式配置中修改一個參數即可。下面我們來看具體的操作步驟。讓我們一起來看看吧！

問題描述：

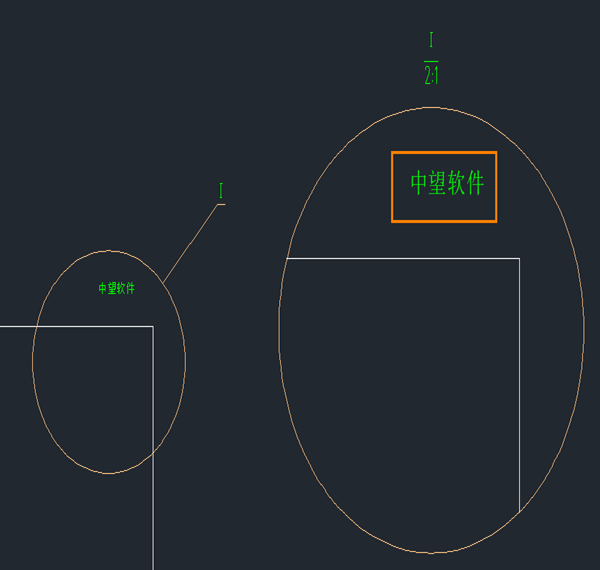

默認狀態下，生成局部詳圖，如范圍內有文字會再詳圖顯示，如何設置局部詳圖中不顯示文字呢？如何讓CAD機械版局部詳圖中隱藏文字內容？

如何讓CAD機械版局部詳圖中隱藏文字內容？

步驟指引：

1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

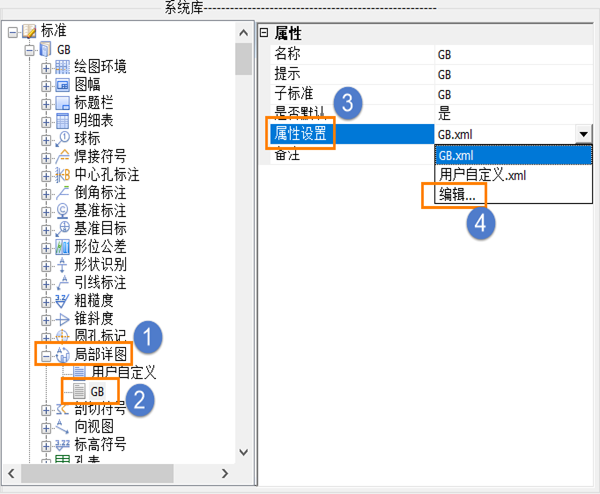

2. 在【系統庫】中的當前標準下，【局部詳圖】默認標準里，點擊【屬性設置-編輯】；如何讓CAD機械版局部詳圖中隱藏文字內容？

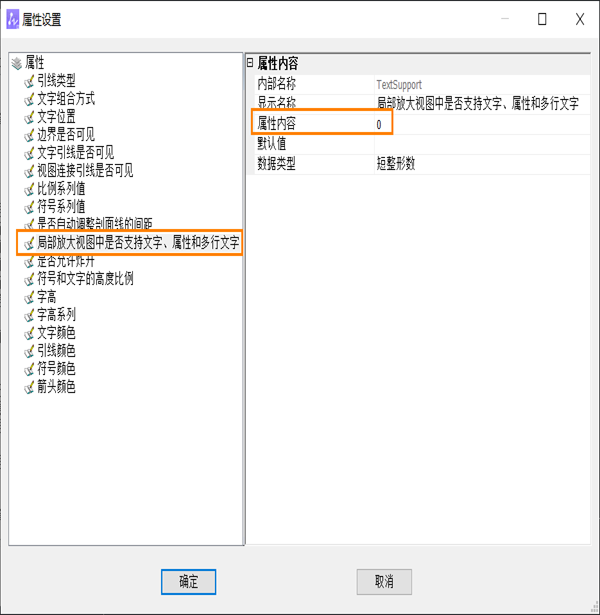

3. 點擊【局部放大視圖中是否支持文字，屬性和多行文字】，將右側【屬性內容】的值更改為0，點擊【確定】；如何讓CAD機械版局部詳圖中隱藏文字內容？

4. 在標準上點擊鼠標右鍵，執行【加載】；如何讓CAD機械版局部詳圖中隱藏文字內容？

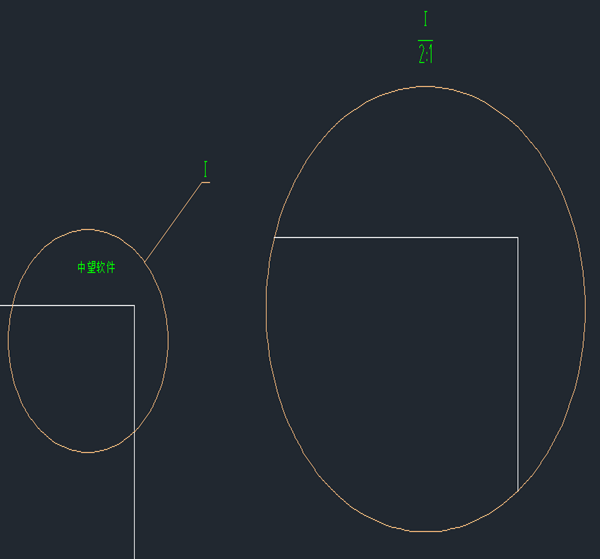

5. 完成局部詳圖中不顯示文字的設置。如何讓CAD機械版局部詳圖中隱藏文字內容？

完成上述設置后，再生成局部詳圖時，區域內原有的文字、屬性及多行文字將不再被顯示，只保留幾何圖形，使局部視圖更加清晰、專業。需要注意的是，該設置僅影響之后新創建的局部詳圖，對已存在的詳圖不會自動更新。如果需要恢復文字顯示，只需將步驟3中的值重新改為1并重新加載標準即可。此外，如果你希望在某些特殊情況下允許顯示文字（如關鍵尺寸），可以單獨為這些文字設置“不隨局部詳圖縮放”等屬性，或在生成詳圖后手動刪除文字對象。這一功能對于制作標準化圖冊和裝配說明尤為實用。如果你在操作中找不到“局部放大視圖中是否支持文字”選項，請確認當前使用的機械版版本是否支持，以及是否以管理員身份修改了樣式配置。還有更多關于局部詳圖的問題嗎？歡迎在評論區留言交流！
