CAD機械版如何設置明細表數值有效位數？

在使用CAD機械版生成明細表時，單重（即單個零件的重量）是一個關鍵字段。但在實際出圖中，我們往往希望它能夠根據數值大小自動調整顯示精度：例如，大于1000的零件重量只顯示整數（如“1234”），小于1000但大于100的顯示一位小數（如“987.6”），小于10的則顯示三位小數（如“9.876”）。這種動態精度顯示在手工填寫時很難把控，但如果通過軟件自帶的字段表達式功能，配合自定義明細表表體，就能輕松實現這一效果。那么，具體該怎么做呢？下面我們就來詳細介紹一下完整的操作步驟，讓你也能快速設置出符合企業出圖標準的明細表單重顯示格式。讓我們一起來看看吧！

問題描述：

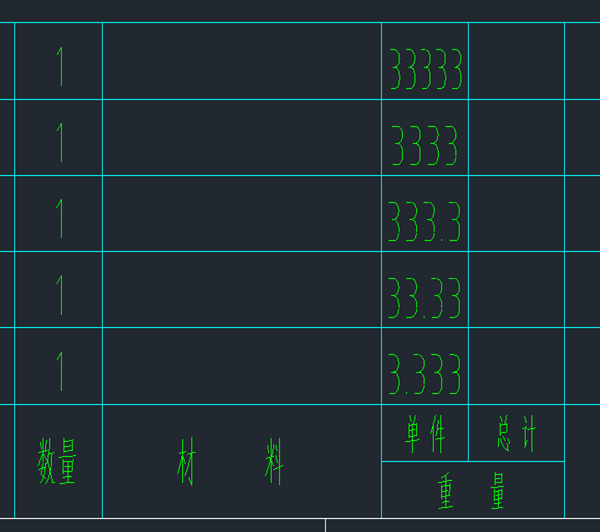

如下圖，明細表中需要對零件單重設置數據有效位數，數值大于1000的只顯示整數，數值小于1000的，顯示四位數字，小數點后的精度根據數值情況變動。

步驟指引：

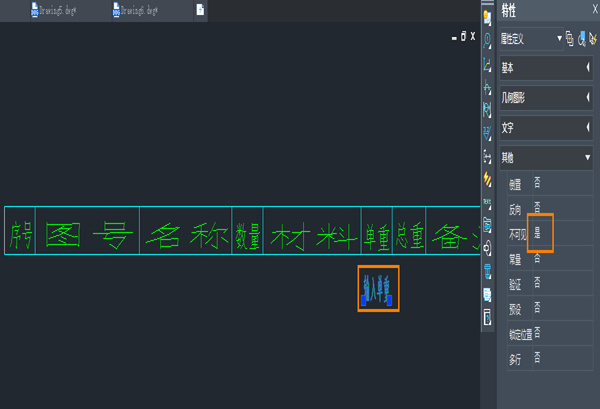

1. 繪制明細表表體，增加一個屬性值，如下圖中【輸入單重】，將其屬性中的【不可見】設置為【是】；

2. 點擊菜單【機械-系統維護工具-自定義明細表表體】（【ZWMBOMBODYDEFINE】命令），根據提示創建一個新的明細表表體，

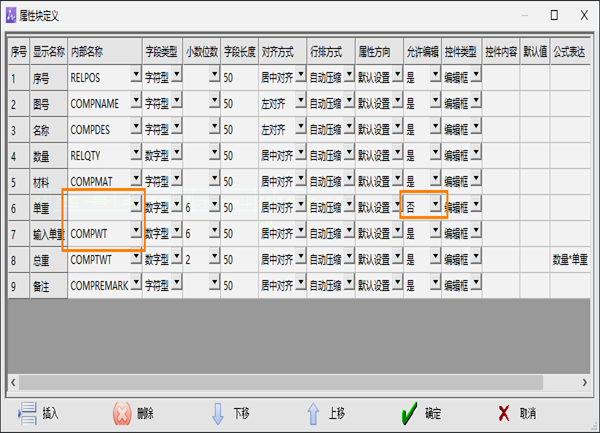

注意【單重】的【內部名稱】調為【無】，【允許編輯】調為【否】，【輸入單重】的【內部名稱】調為【COMPWT】；

3. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

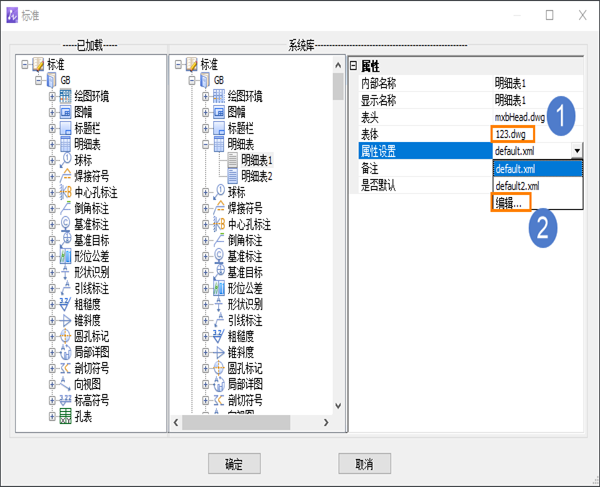

4. 找到所使用的明細表標準，【表體】選擇上面自定義的表體文件，然后【屬性設置】里進入【編輯】；

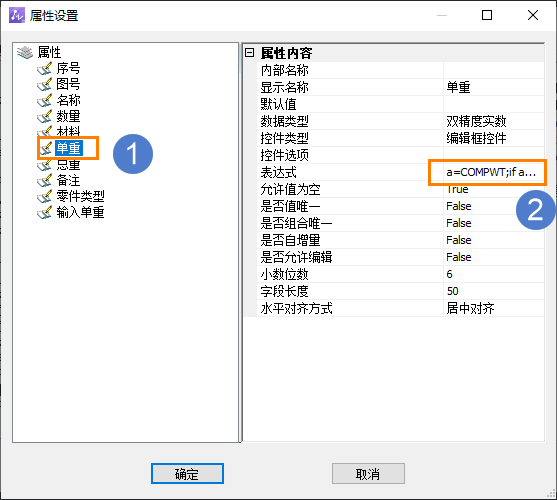

5. 在【單重】屬性中，將【表達式】填上【a=COMPWT;if a>=1000 ;b=0;else;if a>=100 ;b=1;else;if a>=10 ;b=2;else;b=3;endif;endif;endif;R2S(a,b);】，然后【確定】；

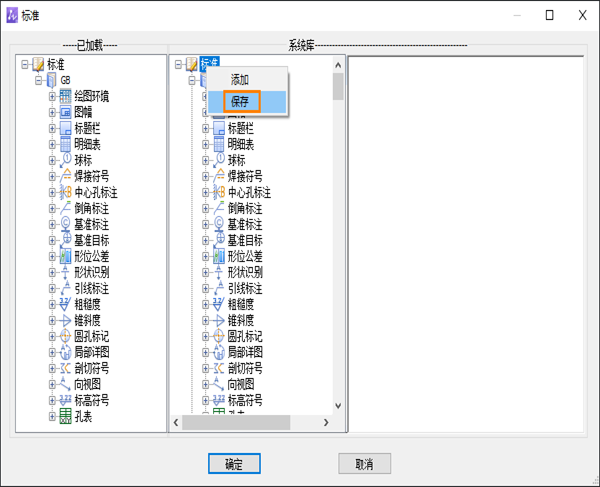

6. 在【標準】上右鍵【保存】，將修改的設置保存。新建圖紙即可生效。

通過以上步驟，我們結合自定義明細表表體與表達式規則，成功實現了明細表中“單重”字段的動態精度顯示：數值大于1000只顯示整數，小于1000則根據數值區間自動調整小數位數。這一配置的關鍵在于新建了一個“輸入單重”屬性（用于承載原始的COMPWT重量值），并將其設為不可見；再在樣式配置中為“單重”字段寫入條件判斷表達式，實現數值的按需格式化。操作完成后，別忘了保存配置并新建圖紙驗證效果。如果在實際操作中遇到表達式無效或屬性字段無法識別等問題，歡迎在評論區留言，我們會盡力為你排查原因。希望這個技巧能幫你進一步提高出圖質量與效率！
