局部詳圖是機械圖紙中表達細部結構的核心手段，但默認生成的詳圖邊界往往是一個完整的圓形或矩形框線。當圖紙本身已經布滿了尺寸標注、公差符號和技術要求時，這個邊界線就顯得格外扎眼，它占據視覺空間，打斷圖形語言的流暢性，有時還恰好壓在了相鄰視圖的重要輪廓上。你不得不花時間手動移動它，調整它，甚至干脆刪掉重畫。其實這個邊界在出圖階段并不是必須顯示的。它只在生成局部詳圖的那一瞬間起到了標識放大區域的作用，一旦詳圖已經放置到位，邊界線就完成了它的使命，完全可以隱藏起來，讓圖紙更加清爽，信息傳達更加直接。軟件已經提供了關閉邊界顯示的功能選項，只是入口藏得比較深，不在常規的屬性面板里。接下來讓我們一起看看吧。
問題描述：
生成局部詳圖后，有時邊界會占用較大空間，怎么能使局部詳圖不顯示邊界呢？
步驟指引：
1.點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框;

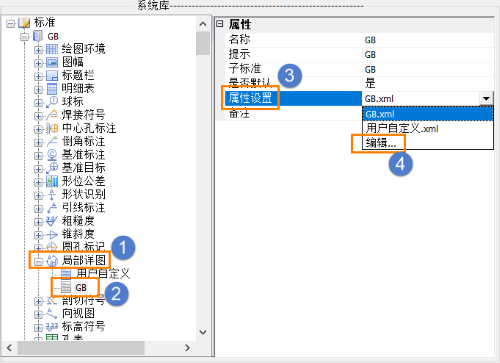

2.在標準中，點擊【局部詳圖】，選擇當前使用的樣式，在【屬性設置】中選擇【編輯】；

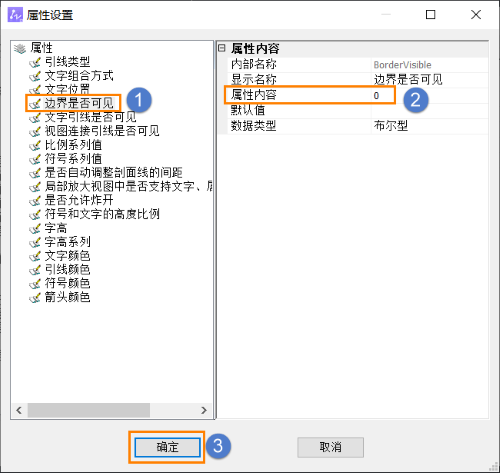

3.選擇【邊界是否可見】字段，將【屬性內容】的值更改為【0】；

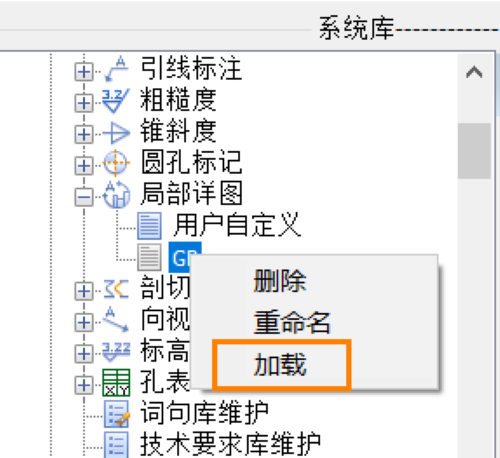

4.在標準上單擊鼠標右鍵，選擇【加載】，保存修改的設置；

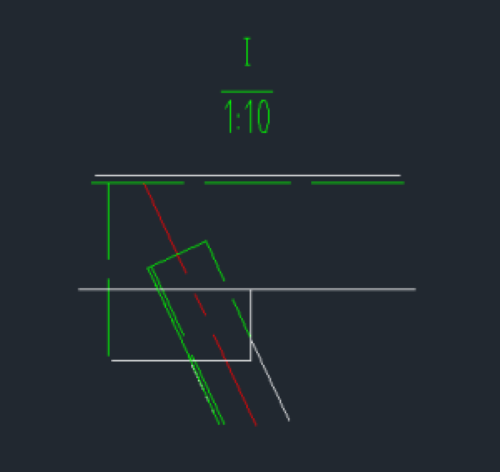

5.不顯示局部詳圖邊界的效果如下圖。
以上就是本文的全部內容，希望對小伙伴們有所幫助。感謝小伙伴們的耐心閱讀和支持。
