CAD如何在圖紙中插入自動更新區域面積的文本？
在CAD的日常使用中，我們可能很希望可以達到區域發生變化時，面積也同樣發生變化的時候，那么CAD如何在圖紙中插入自動更新區域面積的文本？下面教大家一種方法。
步驟一：如圖所示，我們要對圖片中的這個矩形標注可以隨之變化的文本。
步驟二：點擊“插入”菜單下的”字段”命令，如圖所示。
步驟三：打開字段對話框，在“字段類別”中選擇”對象“，如圖所示。
步驟四：在”字段名稱“中選擇”對象“，并點擊如圖位置的拾取按鈕。
步驟五：按照本圖的例子，提取矩形，大家根據自己的情況進行拾取。
步驟六：在”特性“列表選擇“面積”。
步驟七：在“格式”選項中可以設置數值顯示精確的位數。
步驟八：如果這個格式還不滿足你的要求的話，你可以點擊“其他格式”。
步驟九：這里給數值增加了前綴和后綴，大家可以在預覽中看到顯示效果。

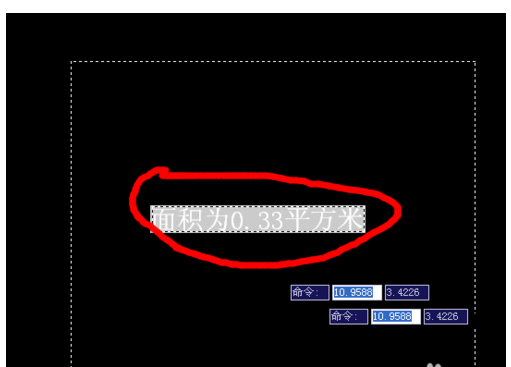

步驟十：這個時候的顯示效果如圖所示。
步驟十一：下面我們將面積區域作一調整。這個時候大家會發現，面積值并沒有變化，怎么辦呢？
步驟十二：選擇要更新的字段，在“工具”菜單下選擇“更新字段”，就可以快速更新字段了。
