CAD如何更改對象的顯示順序
在中望CAD中，重疊的圖形對象是按它們的繪制順序顯示出來的，即新創建的對象顯示在已有對象之前。這種默認的顯示順序可用DRAWORDER命令改變，這樣往往能保證在多個對象彼此覆蓋的情況下，仍將其正確地顯示或打印輸出。例如，當一個光柵圖像遮住了圖形對象時，用戶可用DRAWORDER命令把圖形對象放在光柵圖像的前面顯示出來了。
命令啟動方法：
1.菜單命令：【工具】>【繪圖次序】
2.命令行輸入：DRAWORDER
【實戰練習】
命令: draworder
選擇要改變繪制順序的對象:
選擇集當中的對象: 1
選擇要改變繪制順序的對象:
輸入對象順序選項 [對象上(A)/對象下(U)/最前(F)/最后(B)] <最后>:a
選擇參照對象:
選擇集當中的對象: 1
選擇參照對象:

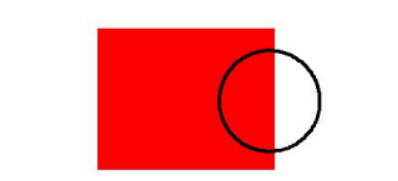

圖1（調整圓前順序圖）
圖2（調整后效果圖）
