CAD中為什么有些圖紙很小卻打開很慢

幾十兆甚至上百兆的圖紙用CAD圖紙打開和操作速度慢很正常，但偶爾會碰到有些圖紙，圖紙只有一兩兆，可是用CAD打開時卻非常慢，打開后操作也很慢，這是為什么呢？這里給大家簡單介紹幾種情況，遇到類似圖紙的時候可以先從這幾個方面來分析。

1、  密集或單元數非常多的填充

以前遇到過多張打開和操作特別慢的圖紙，發現有一個共同點，要么圖中有大面積的填充，要么錯誤地將線性填充圖案比例設置得過小。一個填充圖案在保存圖紙時只需要記錄一些參數，例如邊界線、原點、圖案樣式名、比例等等，使用SOLID填充或圖形填充，比例設置為1或1000對于保存文件大小基本沒有影響。但要將填充顯示出來，使用SOLID或普通填充圖案，比例設置成1或1000就相差很多了。

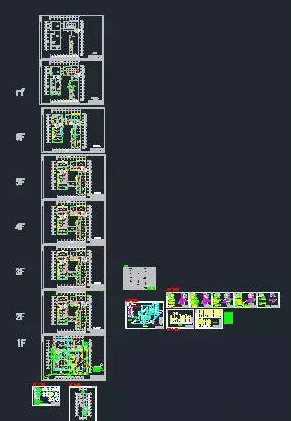

下圖所示的排水圖紙只有2M多，但是因為將線性填充比例設置得極小導致出現了打開和操作極慢的情況。

這張排水圖紙打開和操作都很慢，有時甚至還會退出。其中的問題出在消火栓上，如下圖所示。

這里應該用SOLID填充，結果用的是ANSI37，比例設置成0.01。我將這個填充復制到一張新圖中炸開，發現這里面有90多萬條線，這一張圖中這樣的消火栓有六七十個，也就是這張圖中有幾千萬條線，CAD吃不消也很正常了。

2、  大量的區域覆蓋WIPEOUT

有一些圖紙大小只有2MB多，打開還不算太慢，但打開后縮放和平移的時候非常卡，最終發現原因出在圖中大量的區域覆蓋，如下圖所示。

這張圖紙里面有3963個區域覆蓋，將這些區域覆蓋刪除后，縮放和平移一下子就順暢了。

3、  圖插入了復雜的圖紙或圖像

圖紙插入外部參照或者光柵圖像的時候，圖紙中記錄的只是外部參照圖紙和光柵圖像的文件名，圖紙的大小并不會增加多少。有些圖紙中只是畫了幾條線，但可能插入了一張幾十兆的圖紙甚至上百兆的光柵圖像，當打開圖紙的時候，插入的外部參照和光柵圖像就要被讀取和顯示出來，圖紙打開和操作的速度會很慢，如果內存不足，同樣可能會打不開。
