本文由北京市大興區北京小學翠翡翠分校康博老師供稿（社區昵稱：康小帥）

導師個人創客空間：http://www.i3done.com/u/913213033

康老師新一期的教程又要與大家相見了，今天我們就用3DOne一起來制作一個羽毛球，首先確保自己已經學會知識點：草圖繪制、草圖拉伸、實體倒圓角、組合、吸附、掃略、圓形陣列、移動及渲染。

本次講解我們主要會用到一些輔助平面，用來更好的完成羽毛球環形桿的制作。

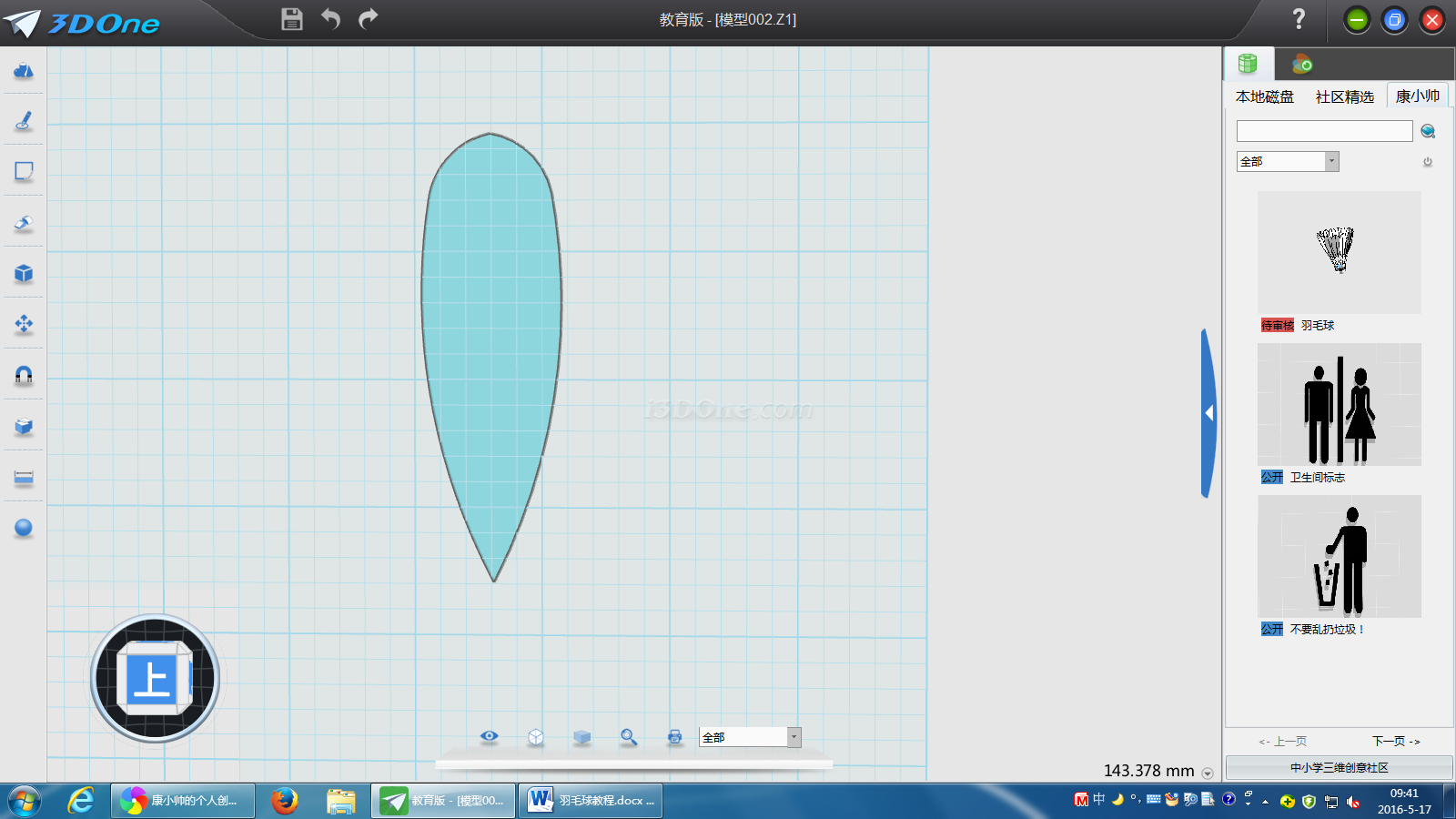

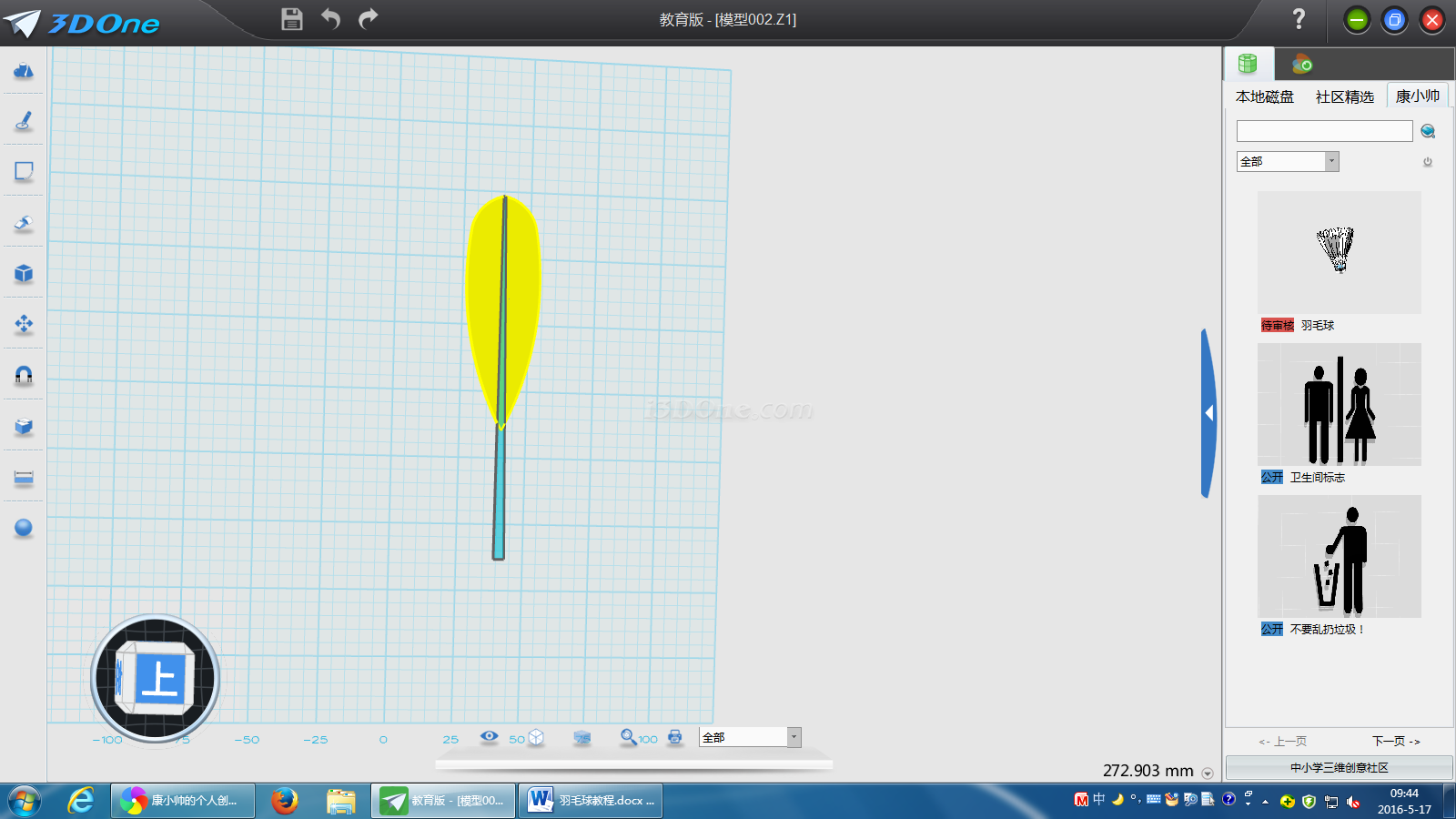

首先我們來畫羽毛球的羽毛部分，在平面草圖繪制輪廓即可：先畫出羽毛部分（此處可以用鏡像），進行拉伸（2）。

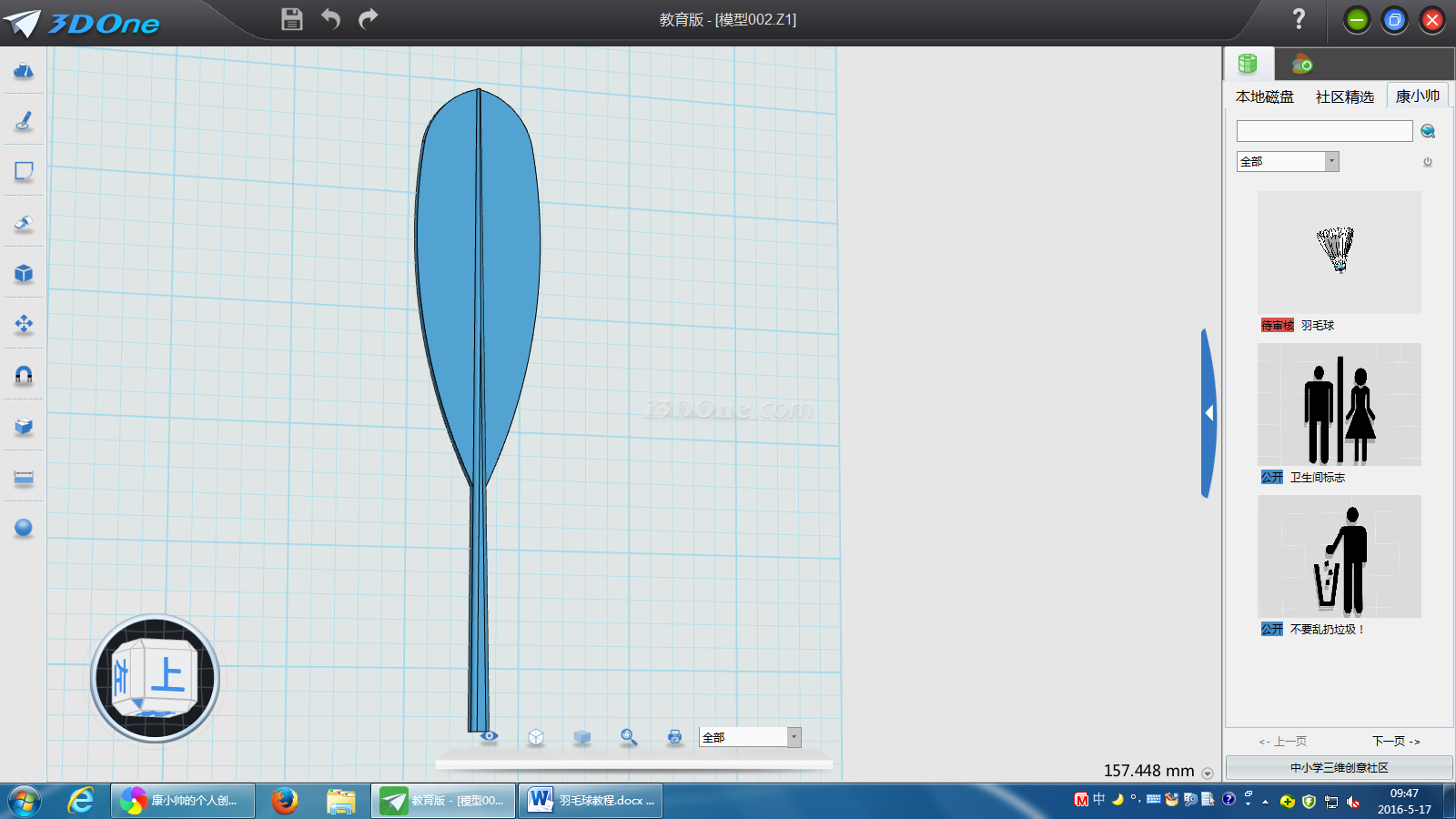

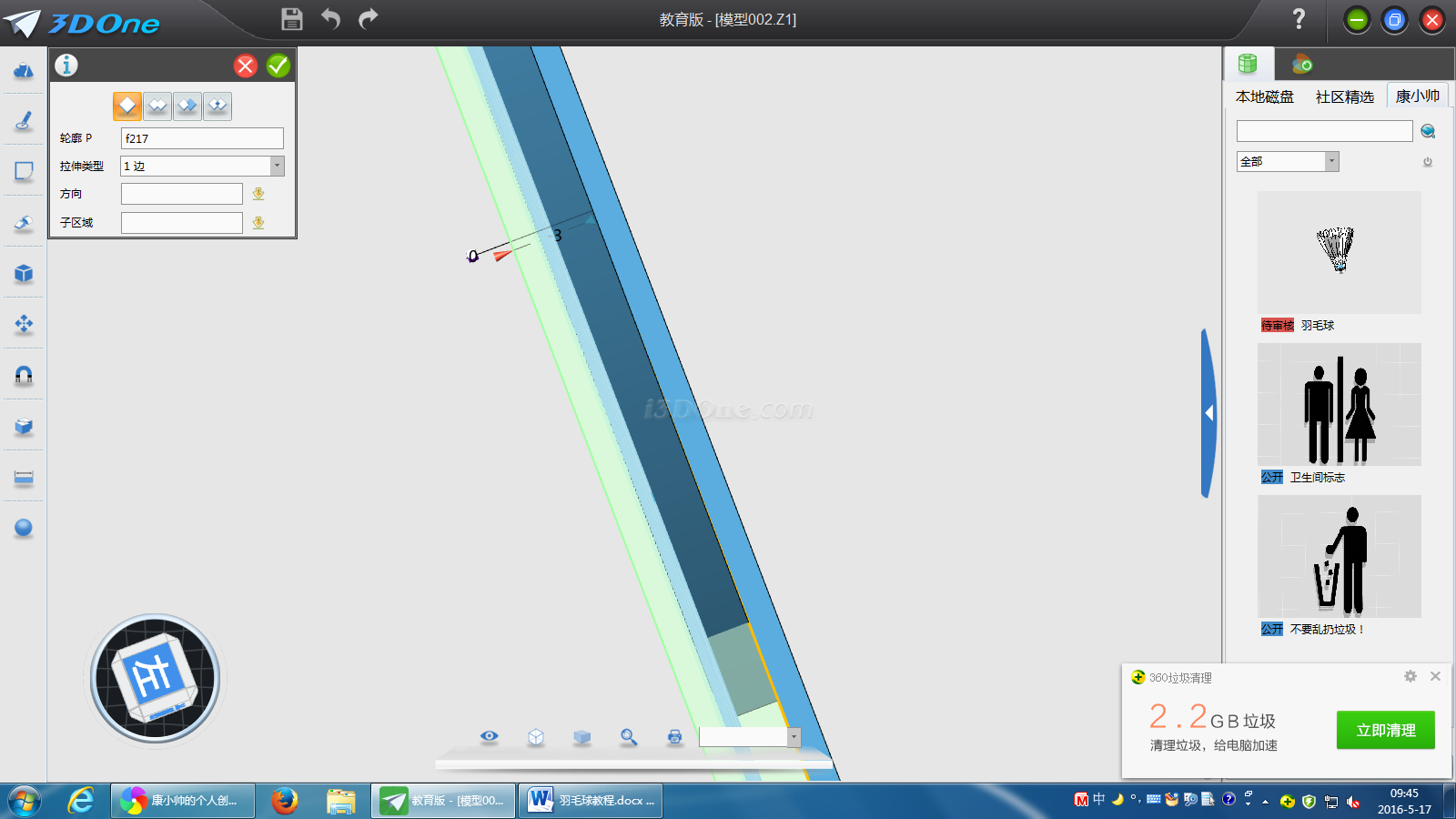

在拉伸的平面進行繪制羽毛的桿（上小下大）

拉伸（1）另一面DE面偏移（3）

在進行倒圓角（1）完成后將他們進行組合：

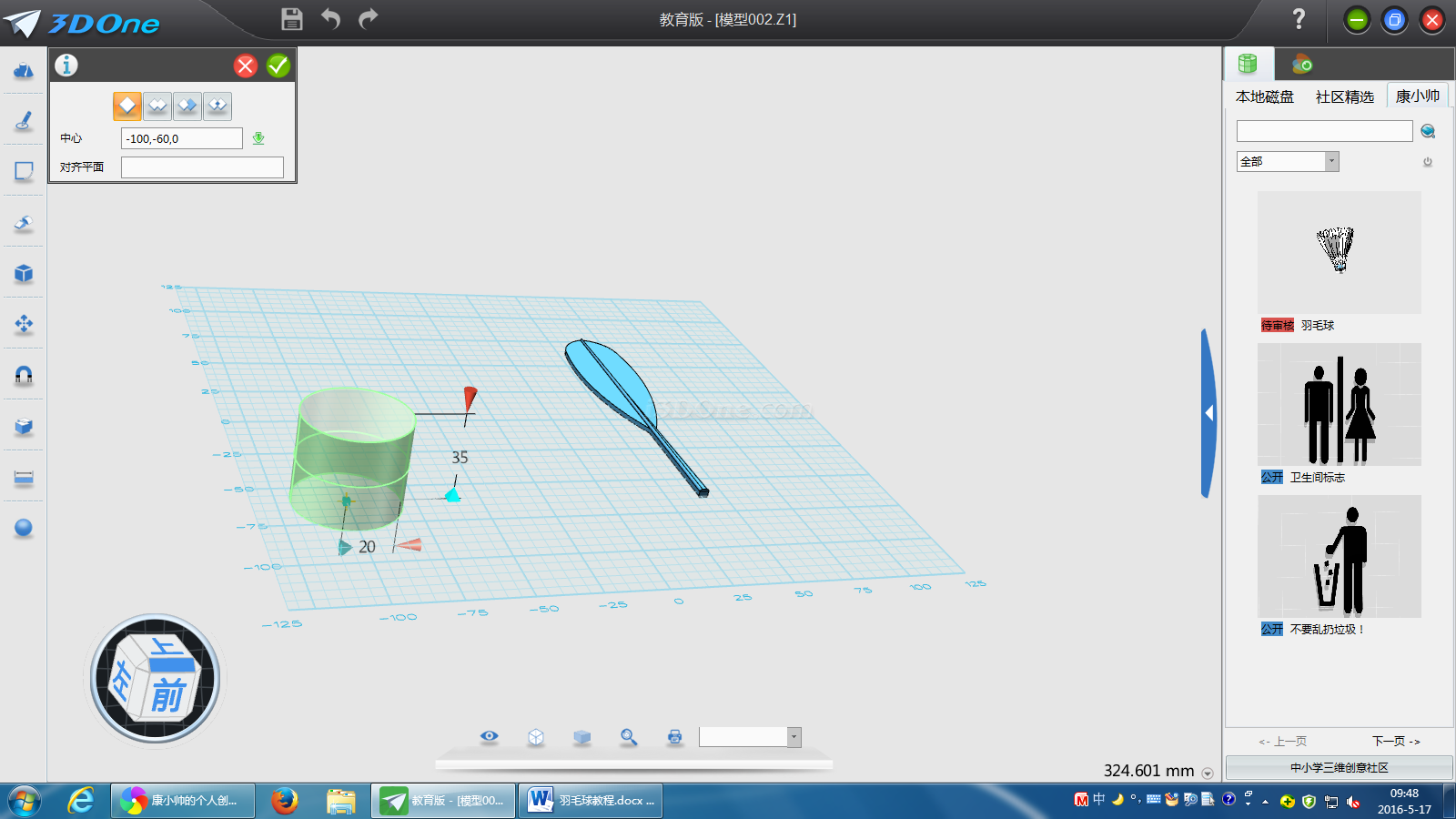

下面我們進行羽毛球頭的繪制：在進行倒圓角（19.9）

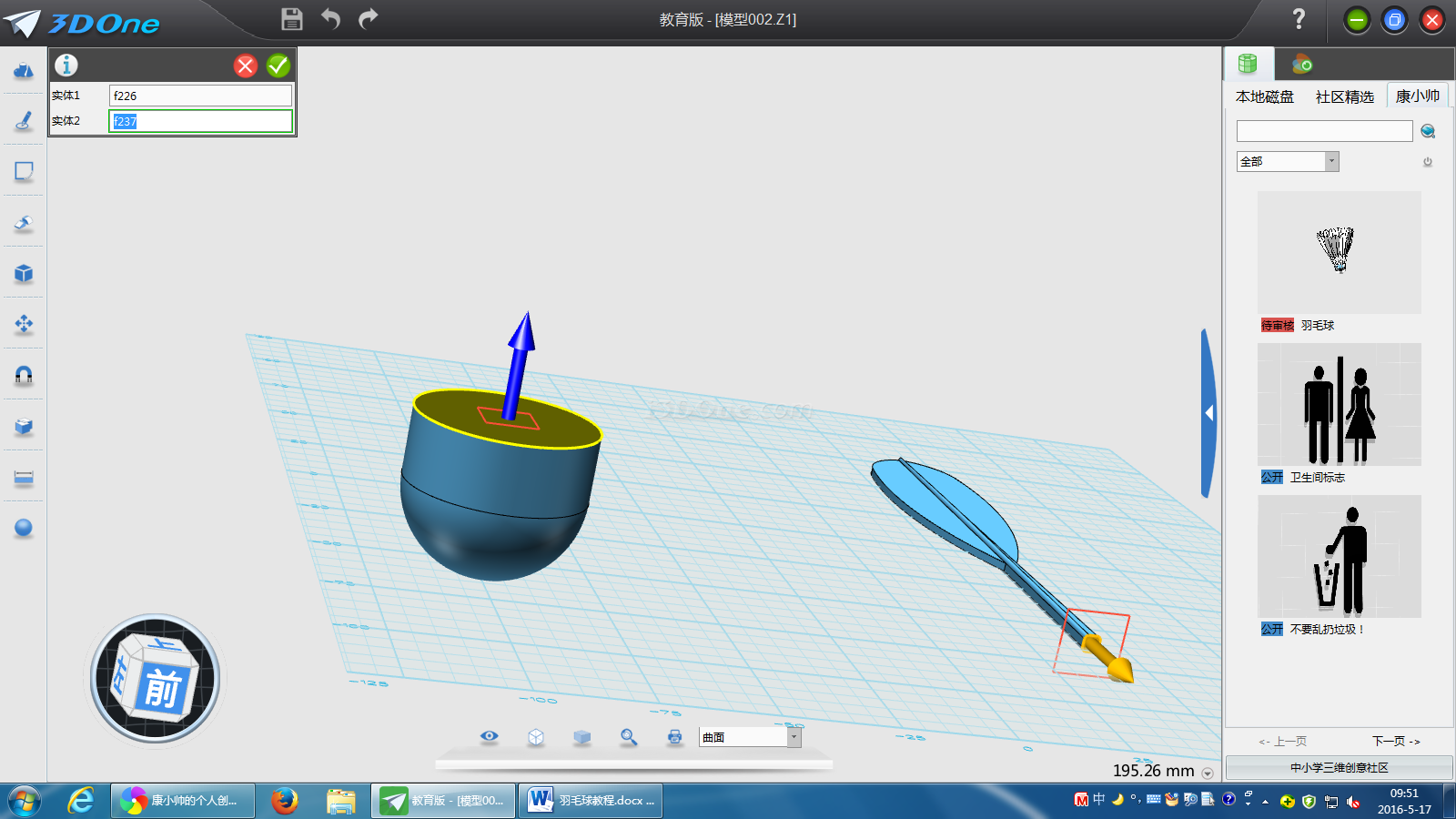

然后就是將羽毛與底座用吸附工具。

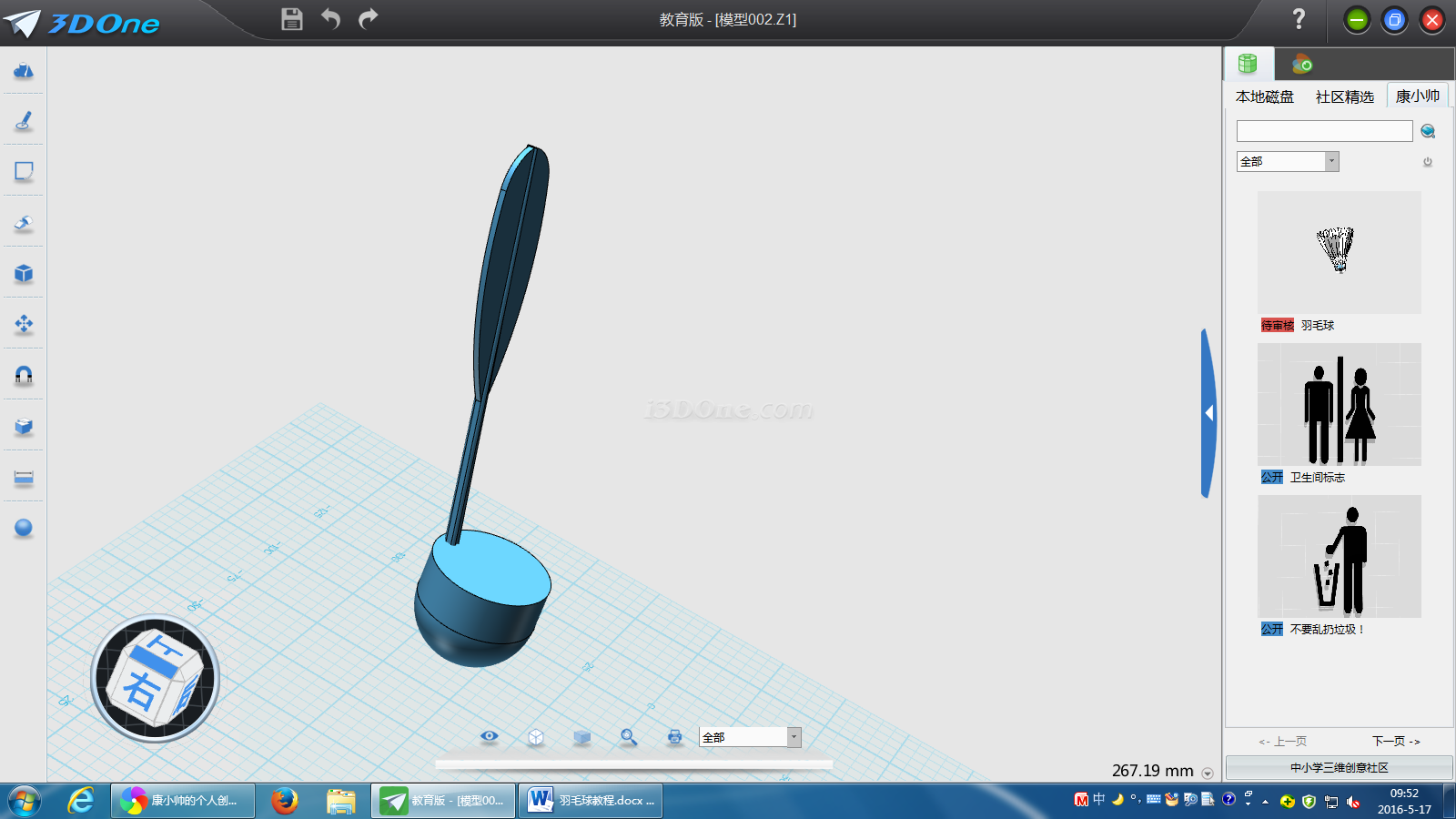

然后進行移動到合適的位置上，進行一點偏移，看上去會好看一些：

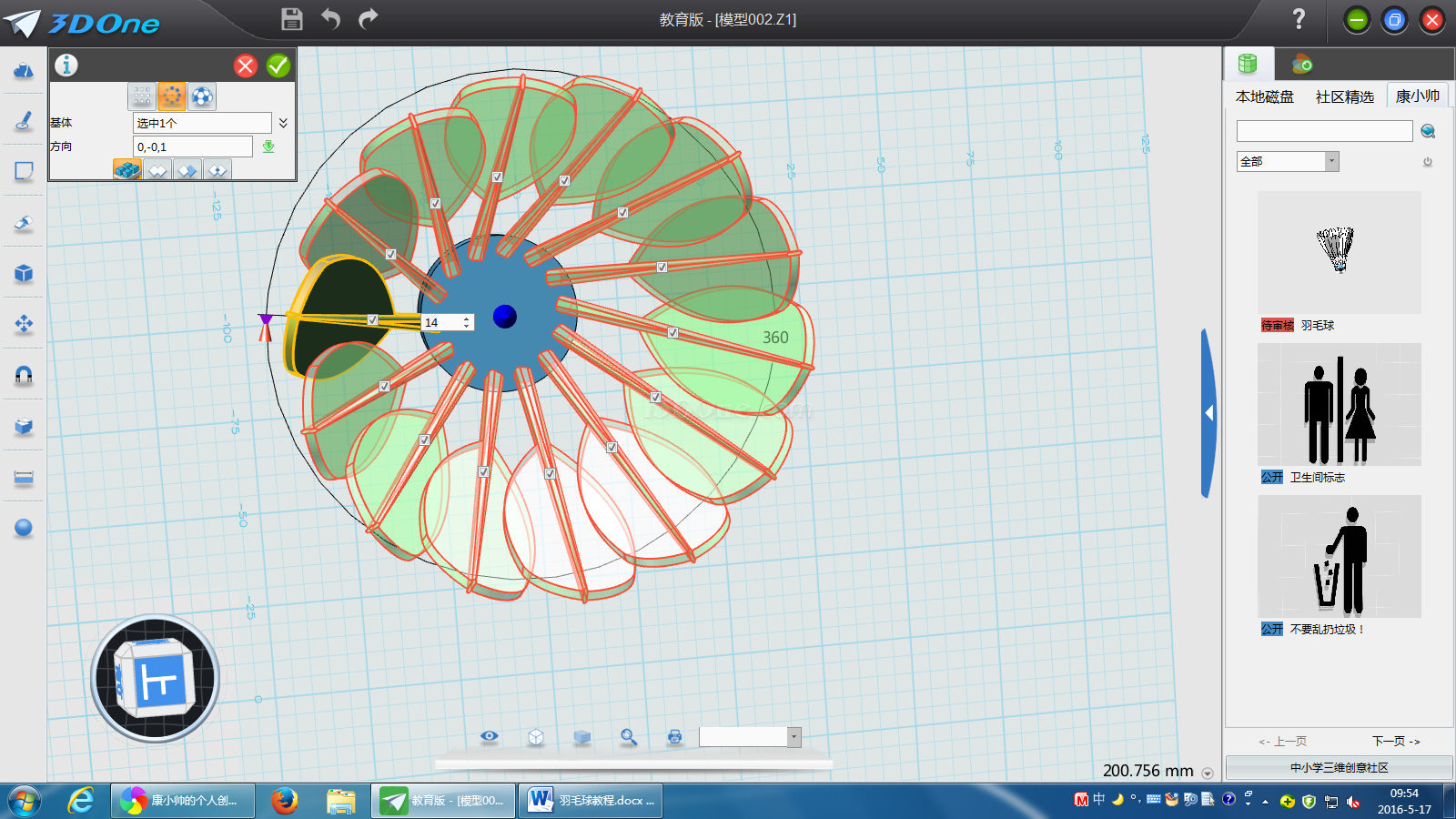

然后進行圓形陣列：

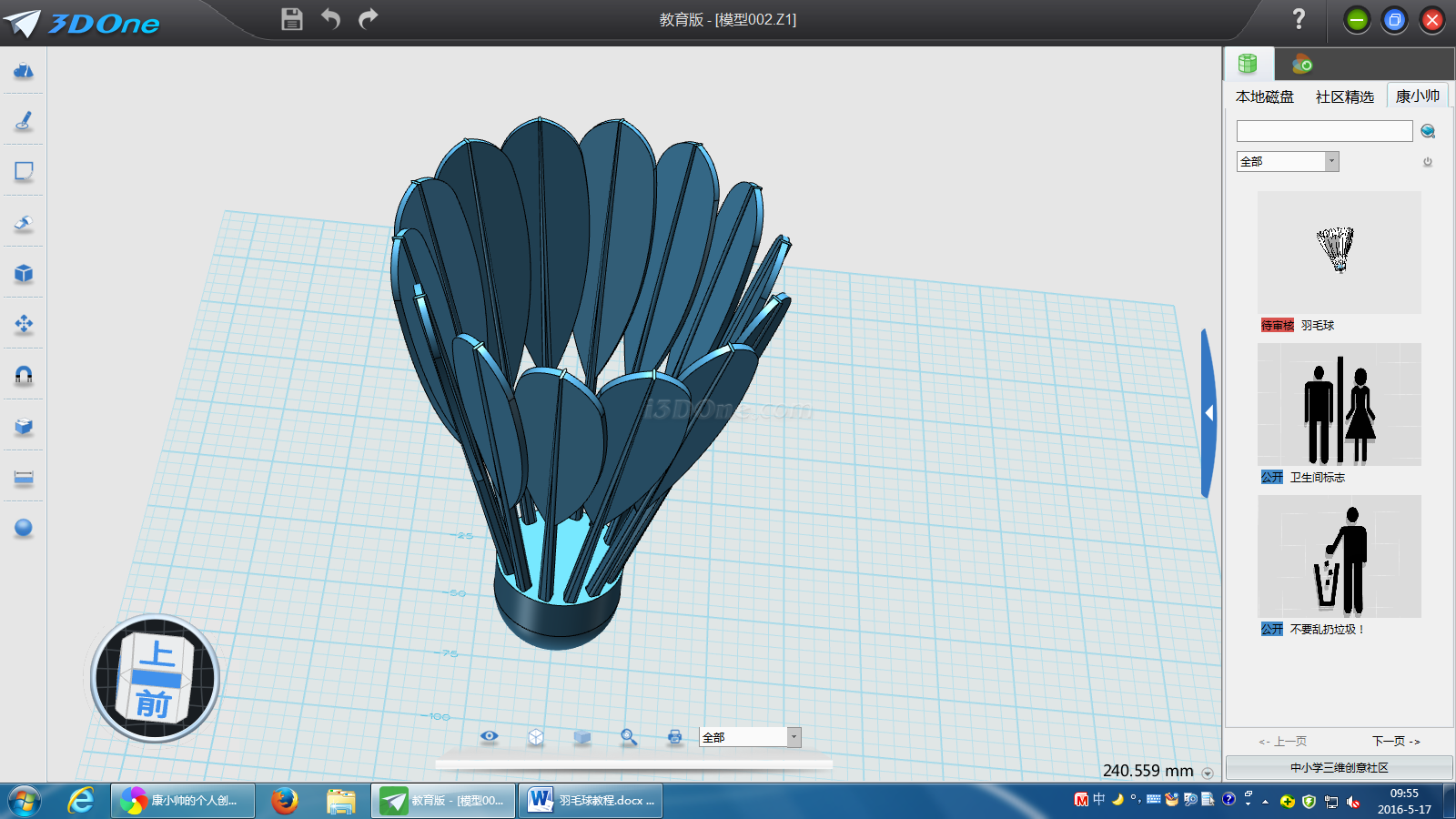

羽毛球的基本形狀就已經完成了，那么下面我們就進行環形桿的繪制。

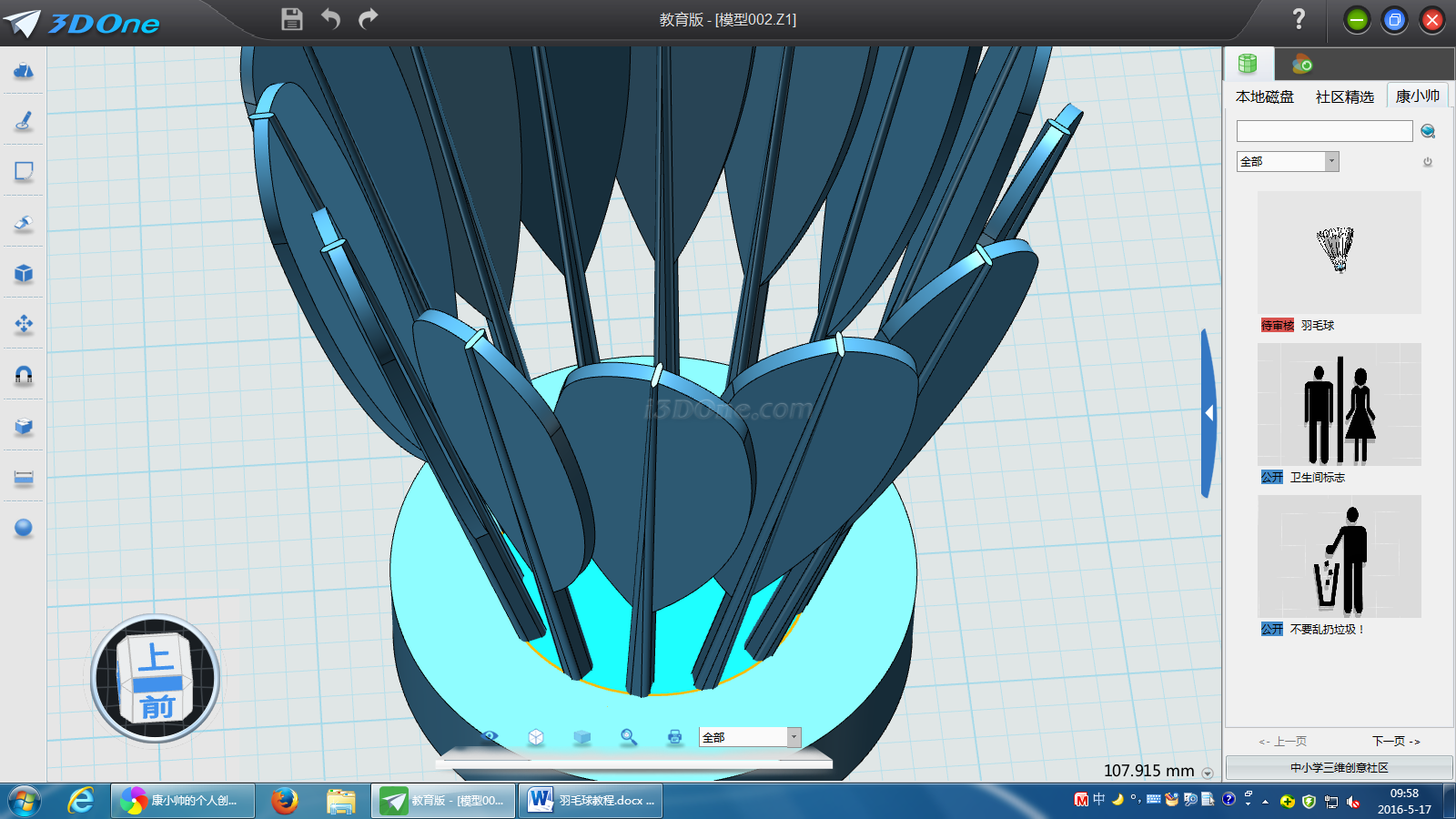

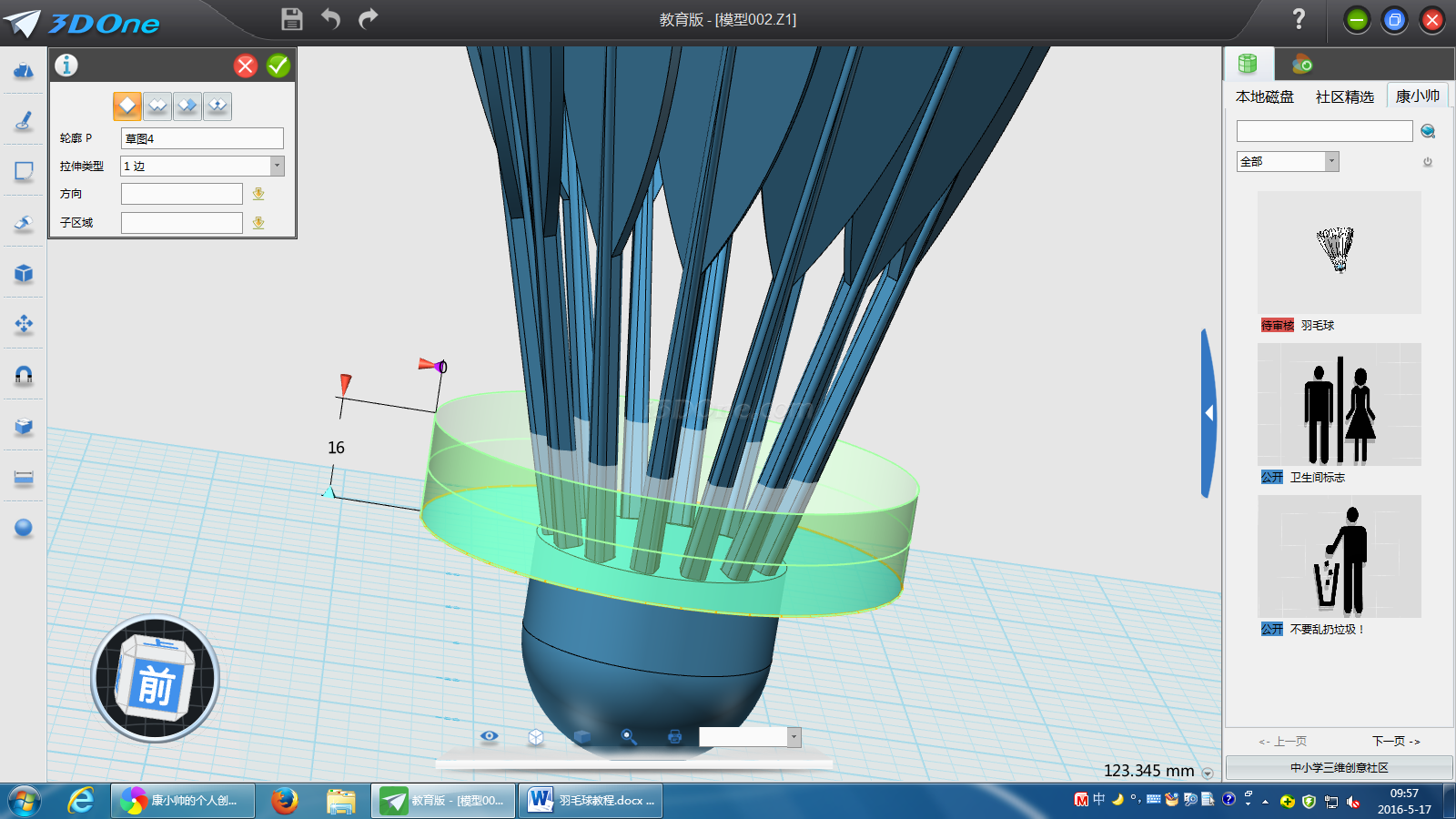

在這里首先我先要引入一個輔助平面，我是利用草圖繪制在底座上方畫一個草圖，進行拉伸到第一個環形桿的地方，再進行繪制：

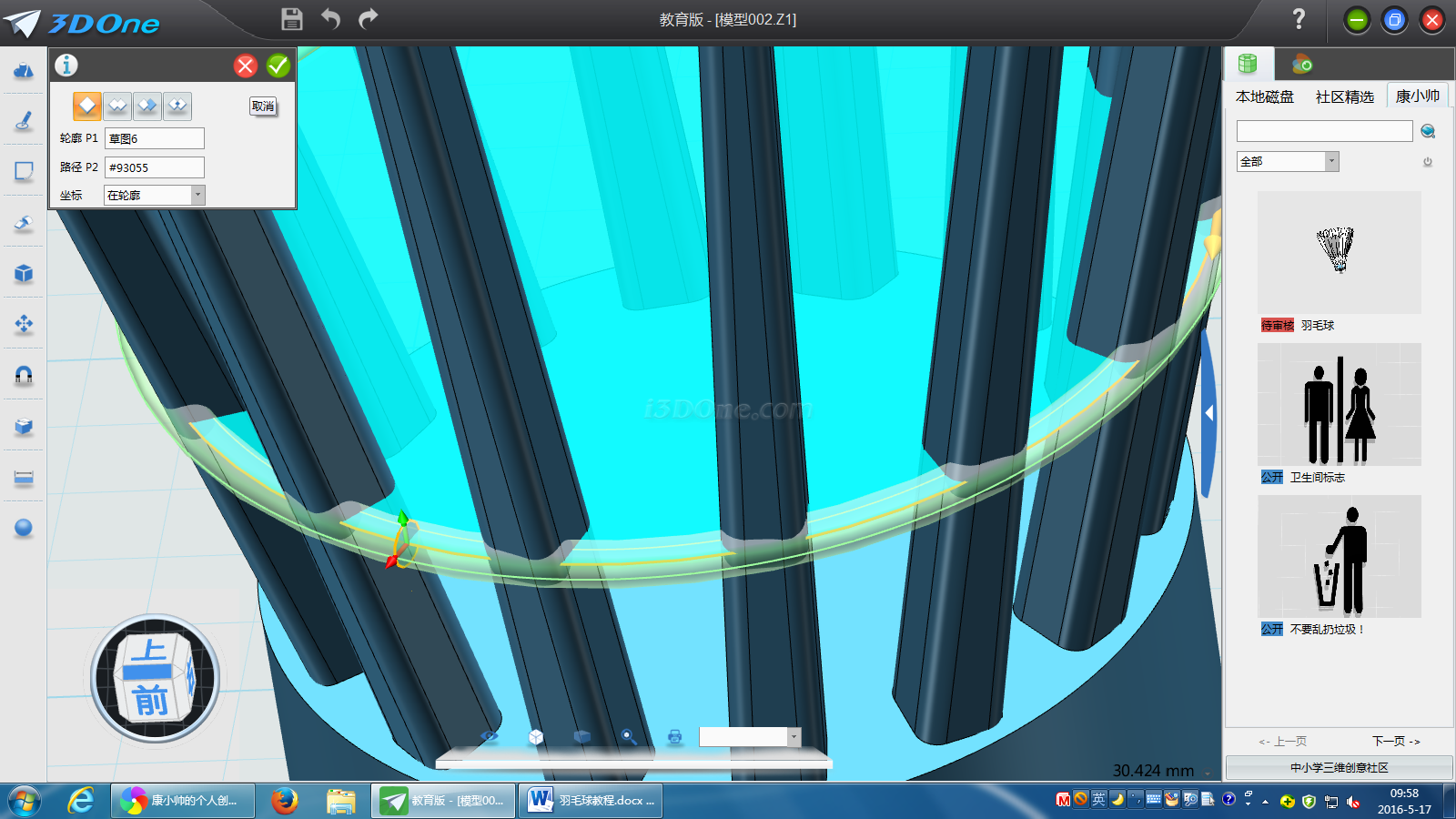

刪除輔助圖形，畫出掃略的形狀，進行掃略，完成第一個環形桿的繪制：

第二個如第一個，完成：

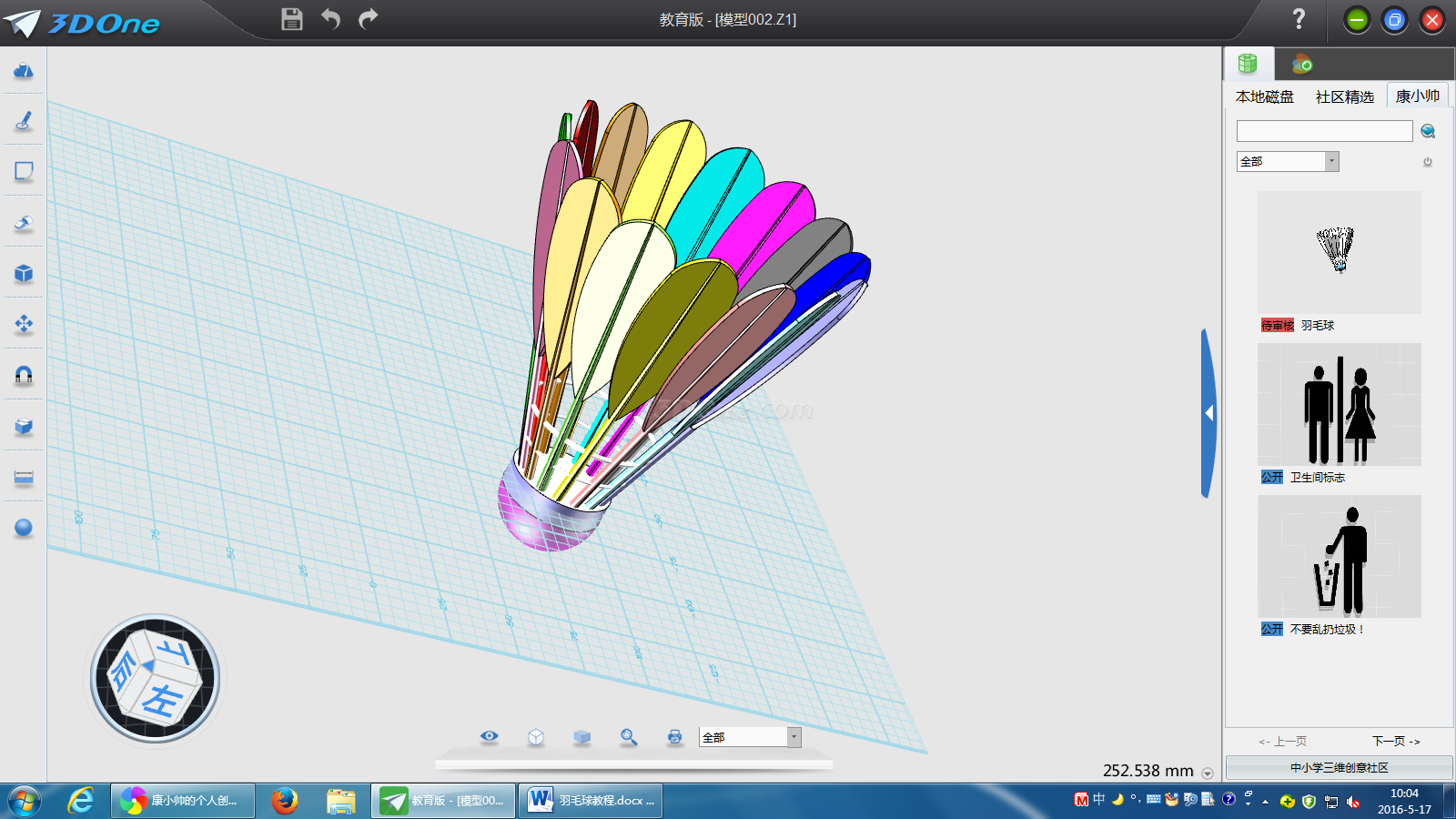

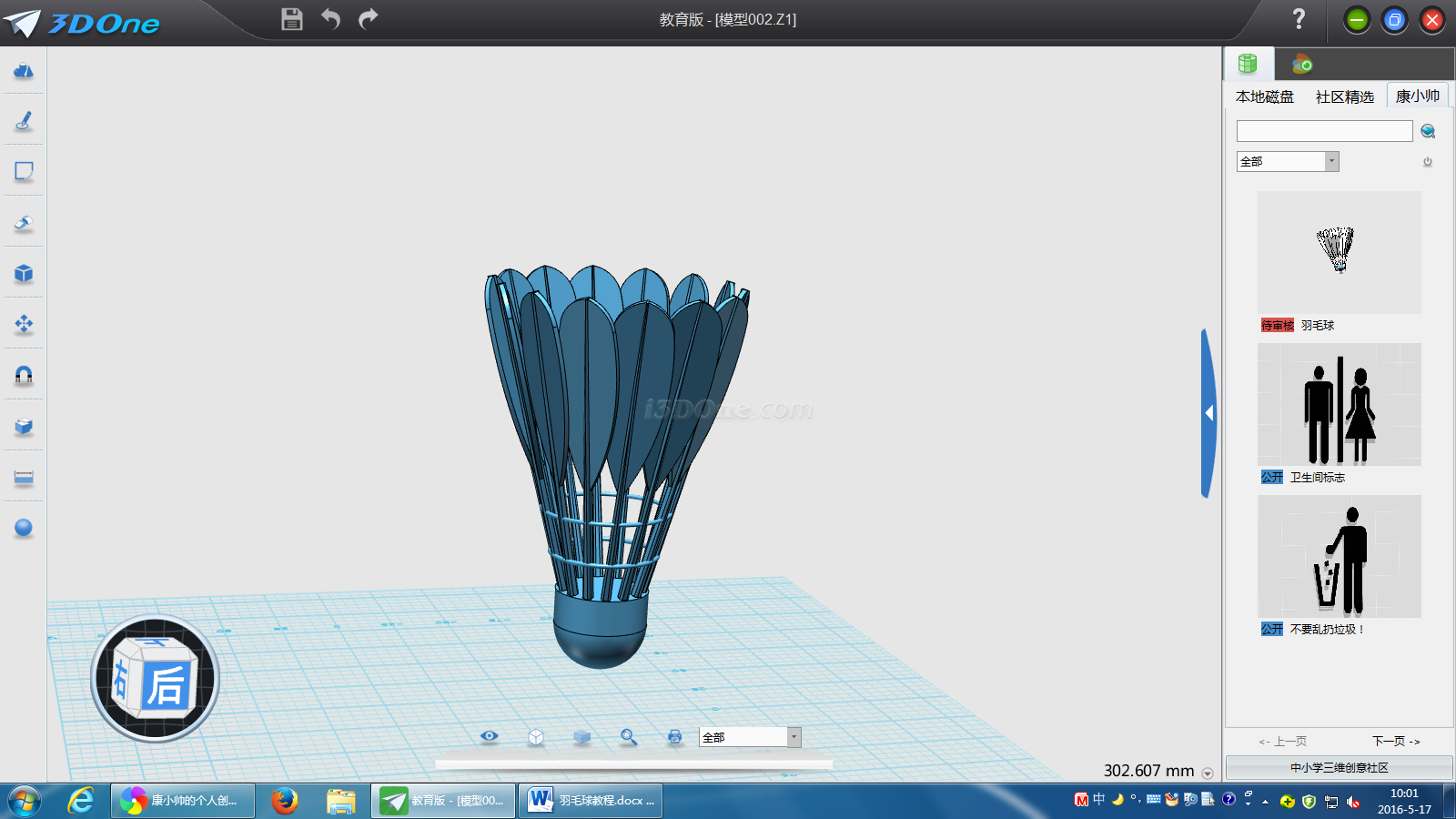

繪制完成，下面就給你的羽毛球涂上喜歡的顏色吧！

今天的康老師時間又到了，希望下次能夠繼續關注康老師的作品，康老師也會繼續努力做出更好的作品，敬請期待喲~~

本文的圖紙下載：http://www.i3done.com/model/67675.html
