本文由貴陽市第十五中學唐林老師供稿（社區昵稱：da林 ）

導師個人作品空間：http://www.i3done.com/u/417314178

接觸到3DOne半個多月，每天抽一點時間來學習它，然后做出來，看著自己心中所想通過軟件實現出來，心中有點沾沾自喜的感覺。

今天剛好給我組建的3D打印興趣小組講解3DOne基本功能——“拉伸”命令，于是邊做邊寫這個教程。

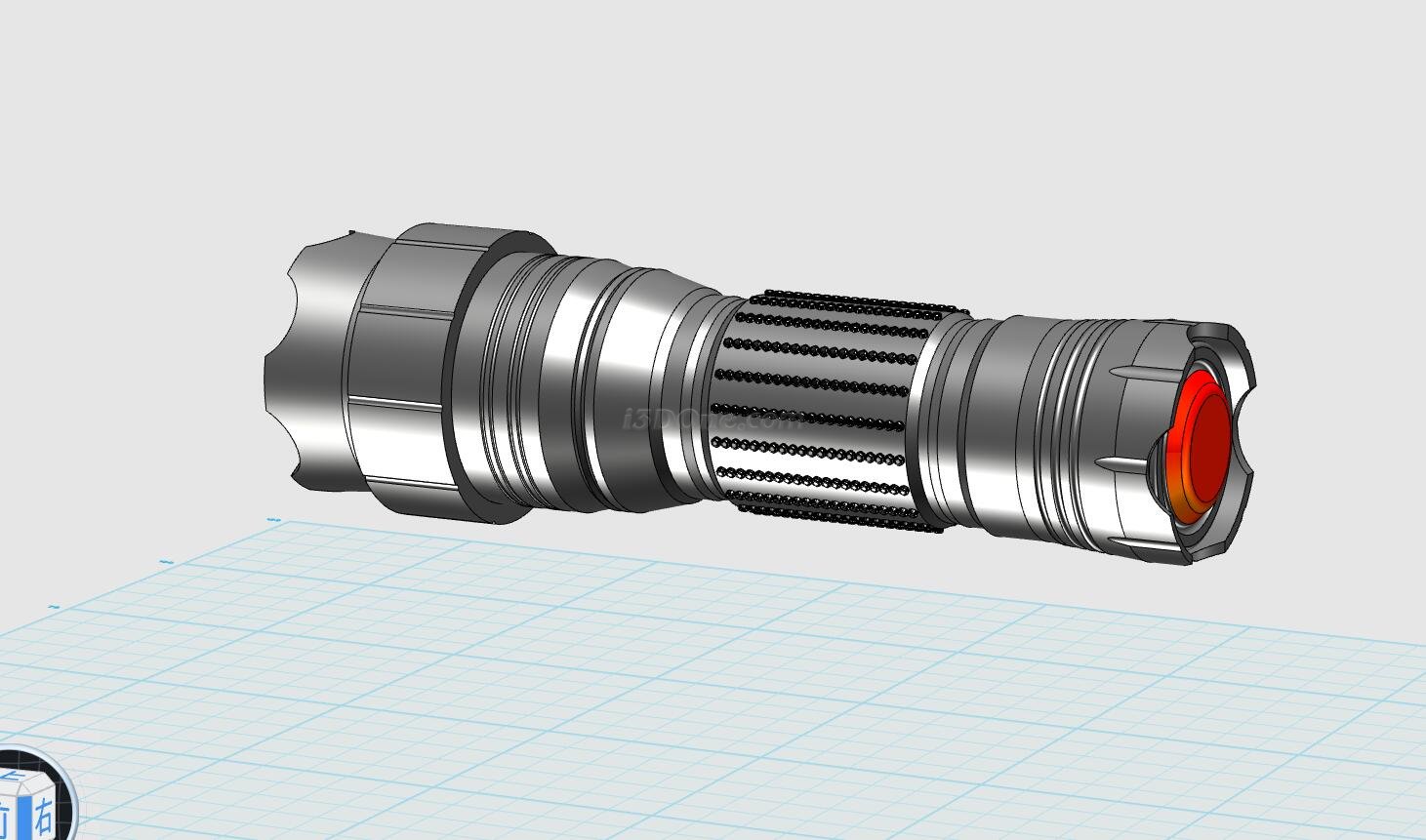

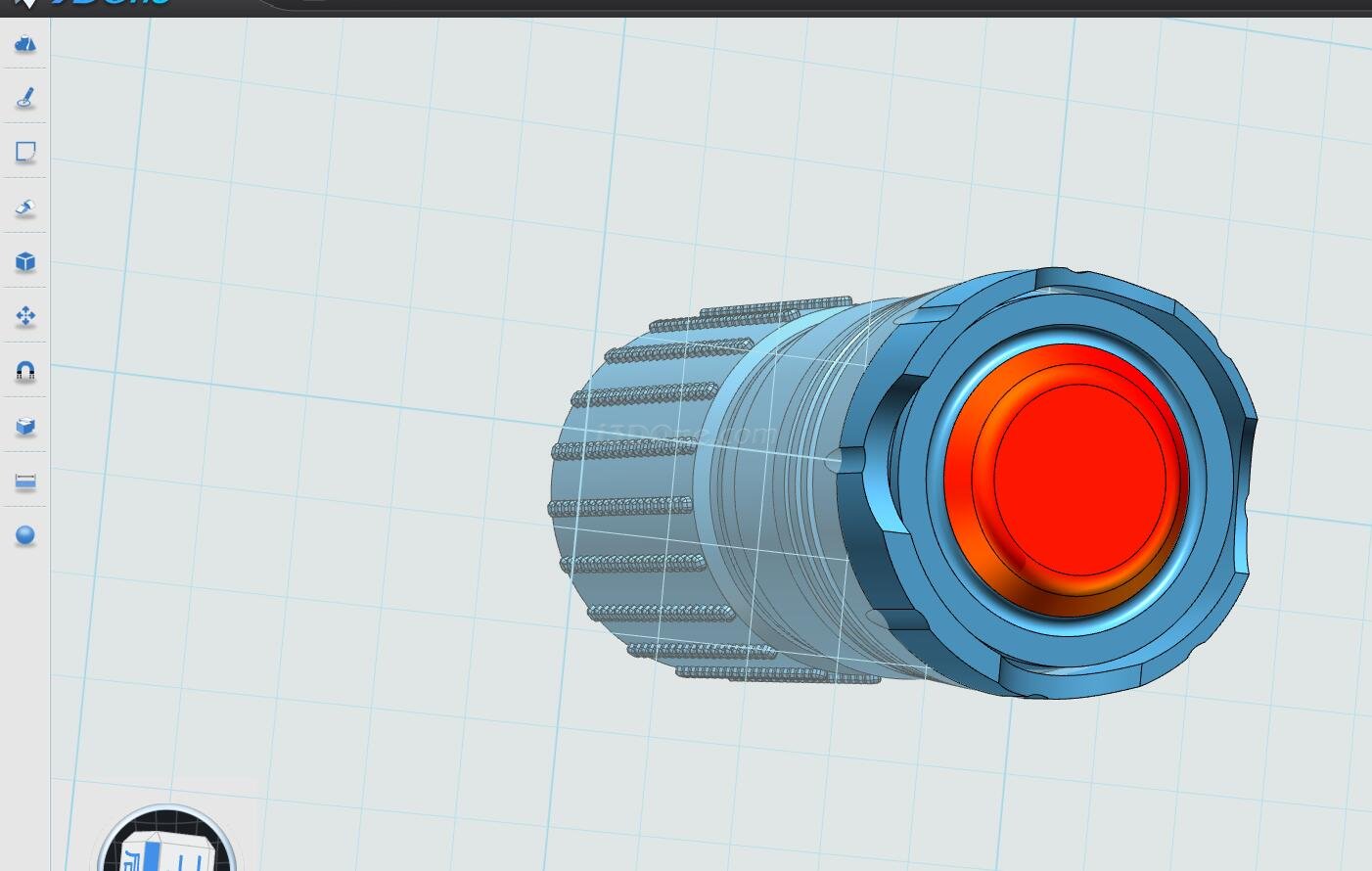

1，如下效果圖：

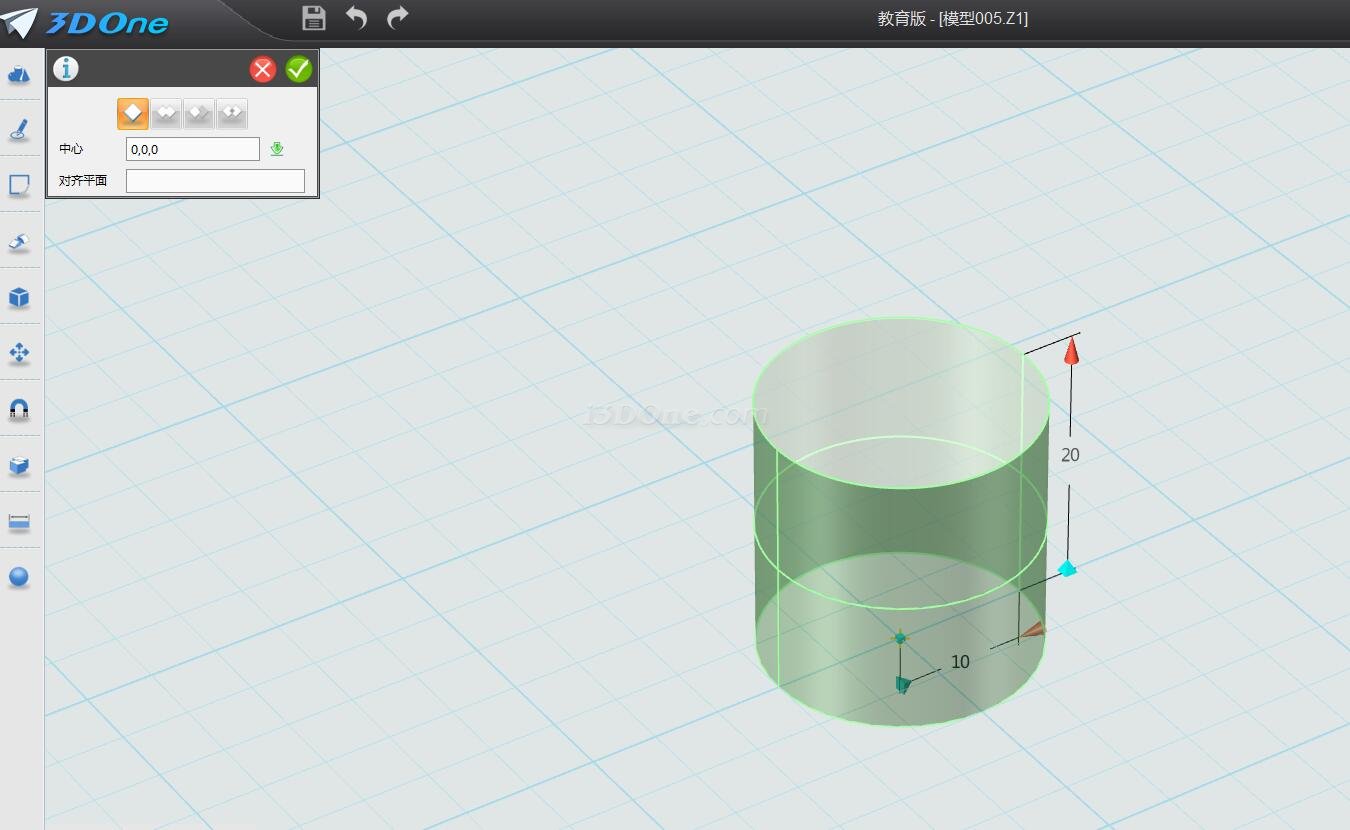

2，建第一個圓柱

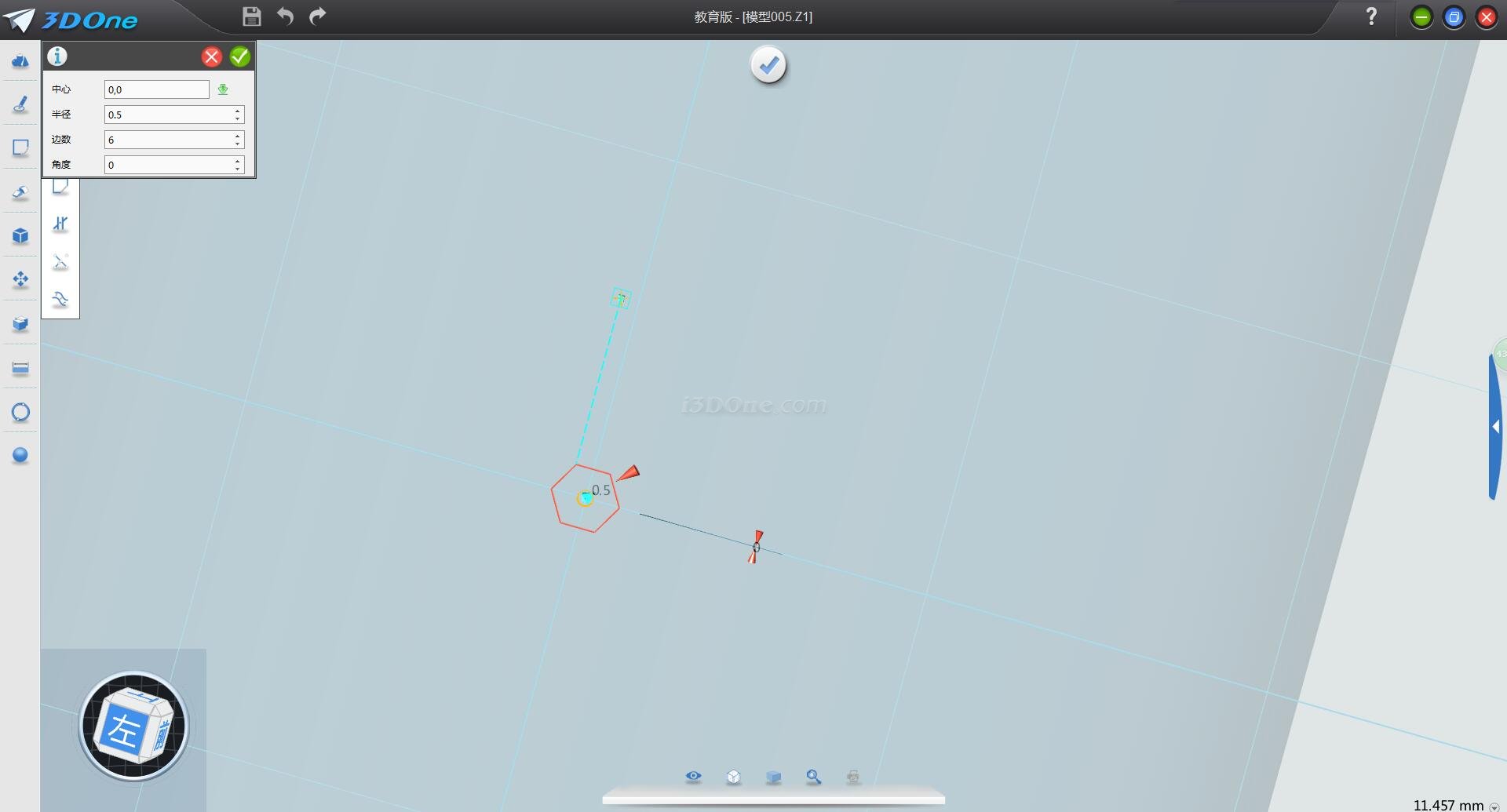

圓柱做好之后，做手柄中間的防滑小點。

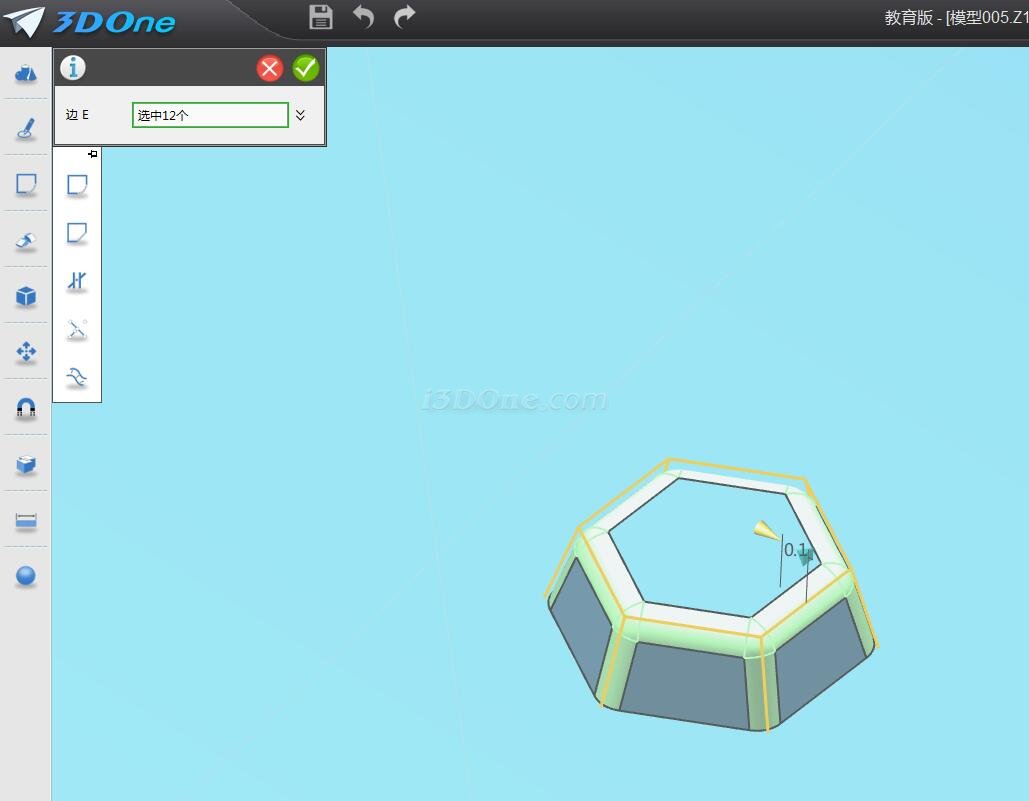

給他做一點圓角

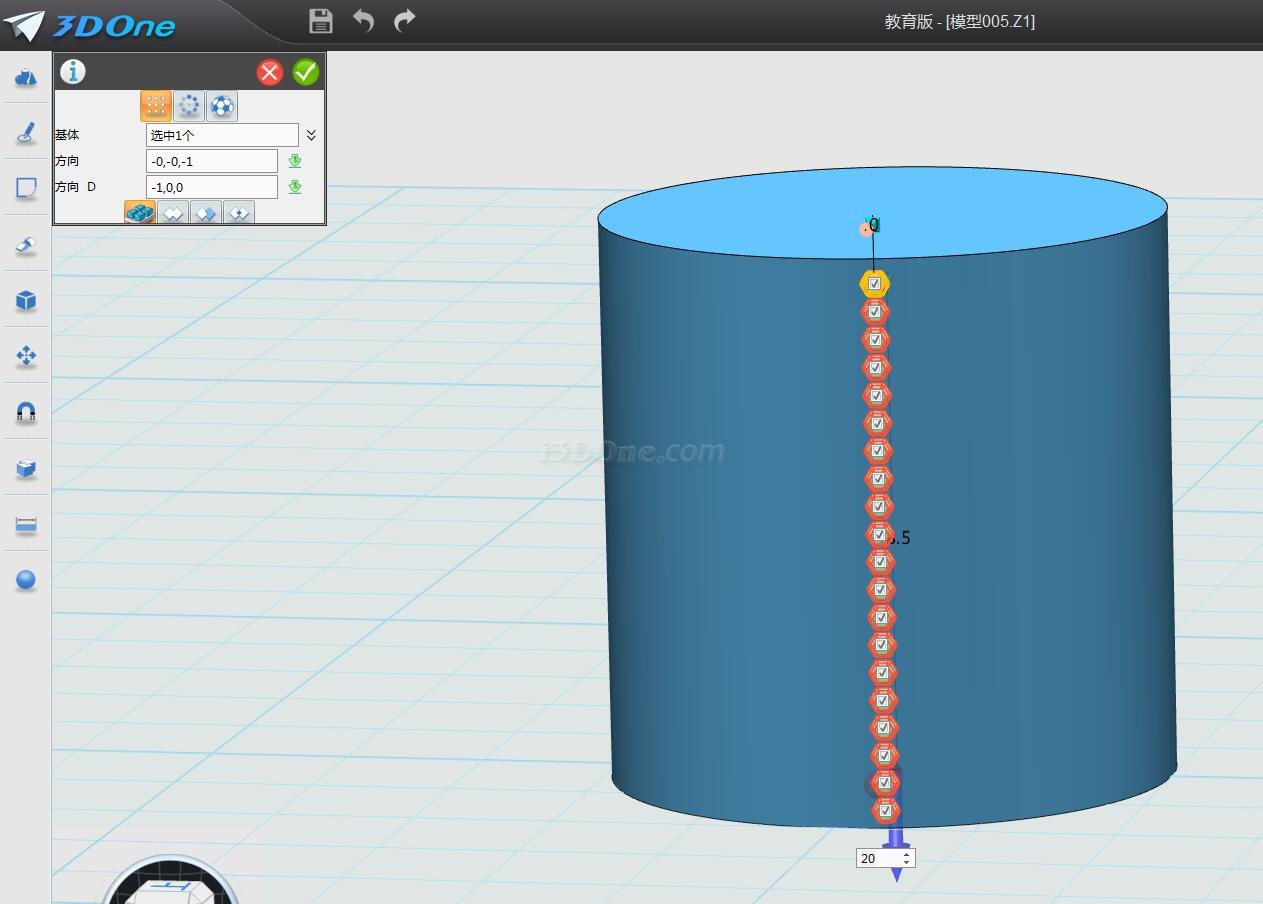

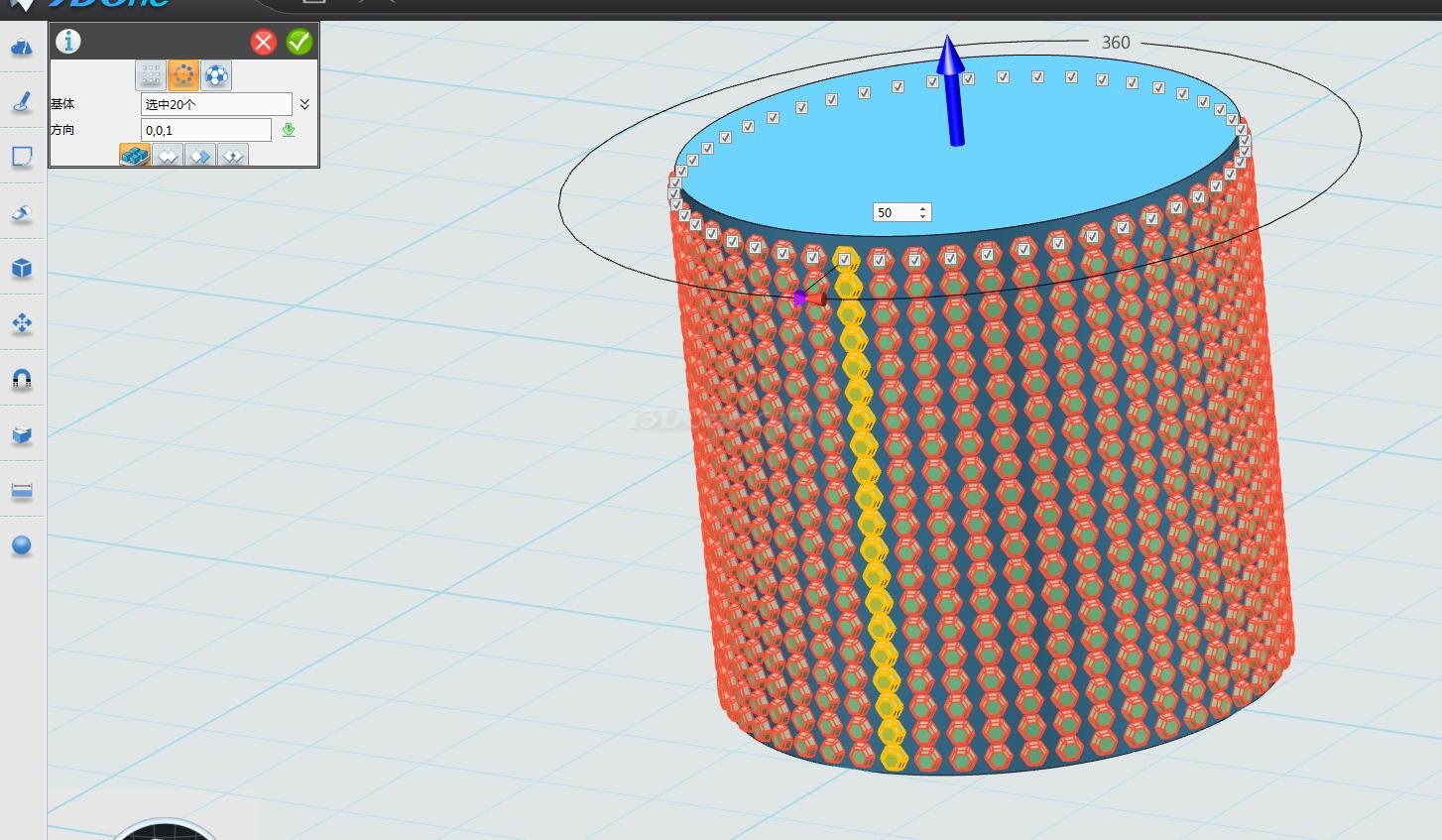

做陣列鋪滿周圍。PS:這里看你電腦好不好，好就多鋪點，我最后只做了20圈，電腦卡死了。

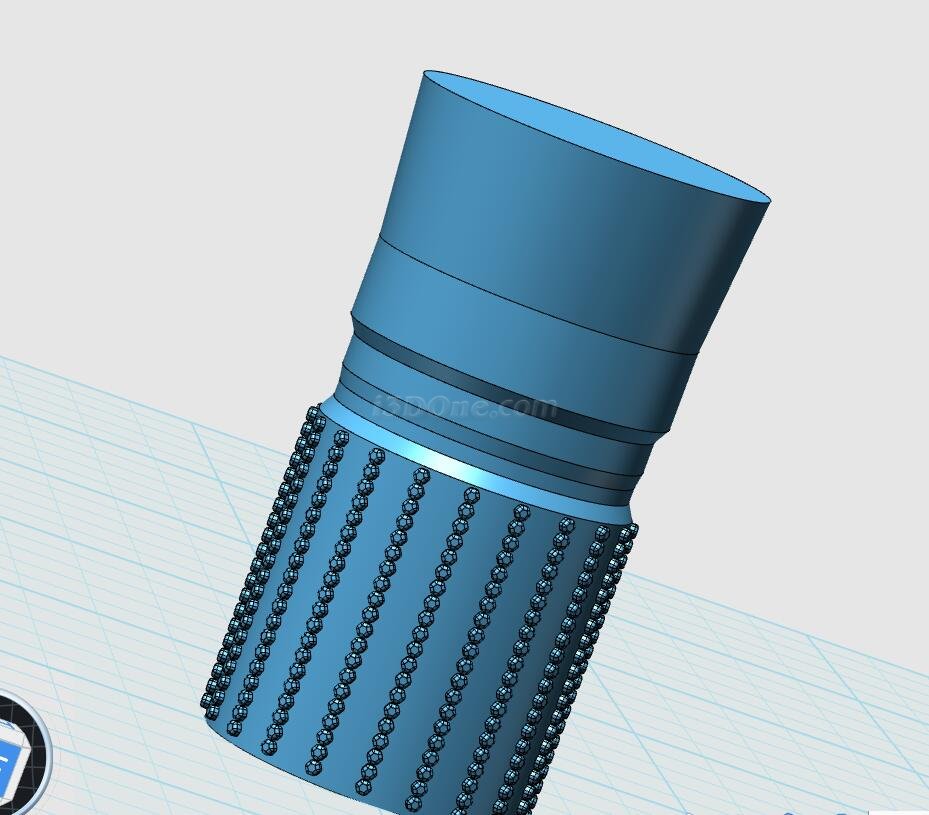

做完之后繼續拉伸，注意拉伸角度和高度的變化。

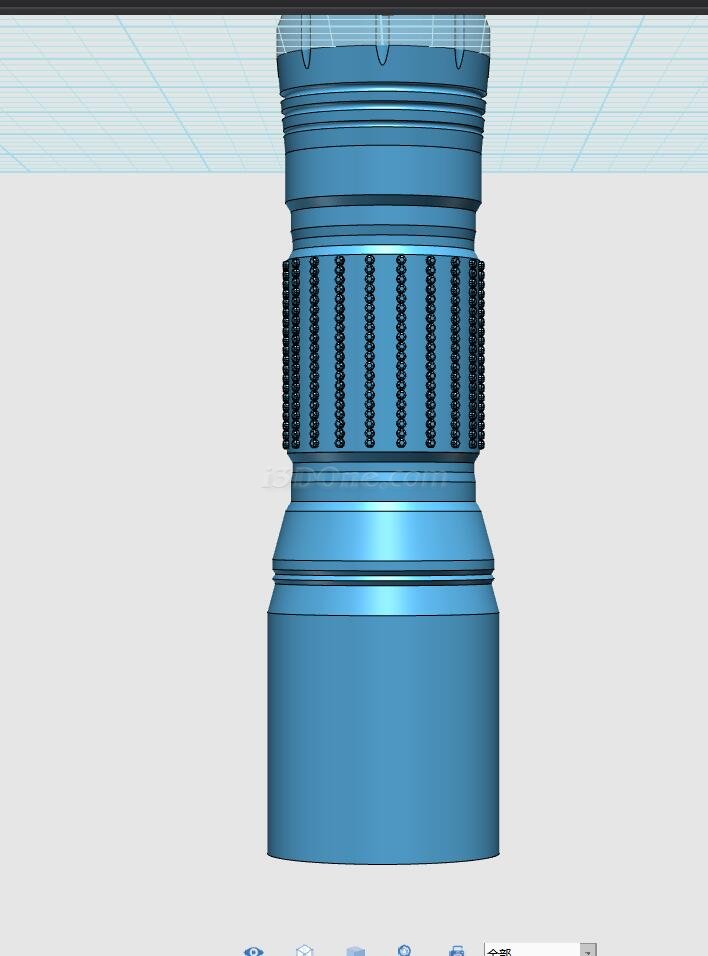

重復拉伸幾次如上效果圖

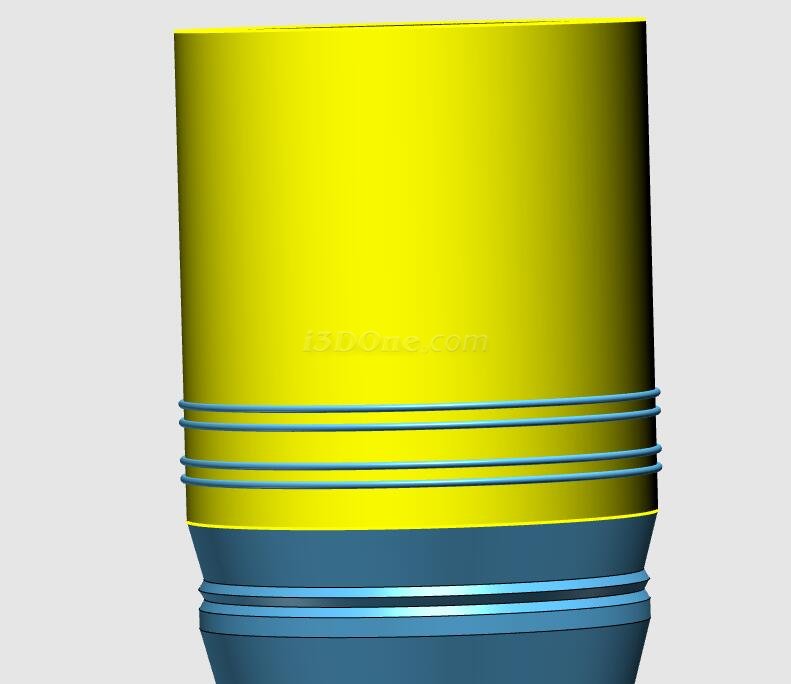

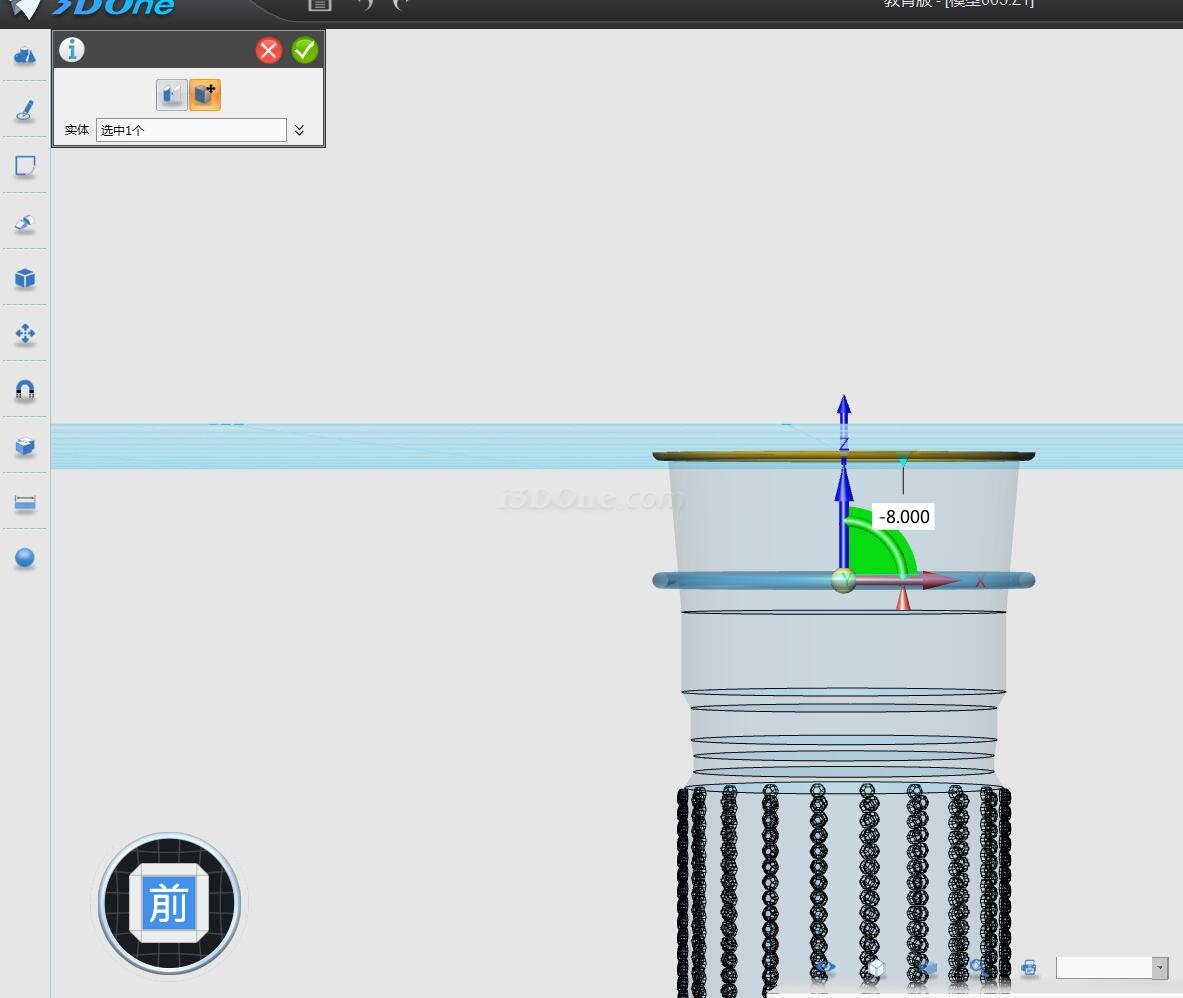

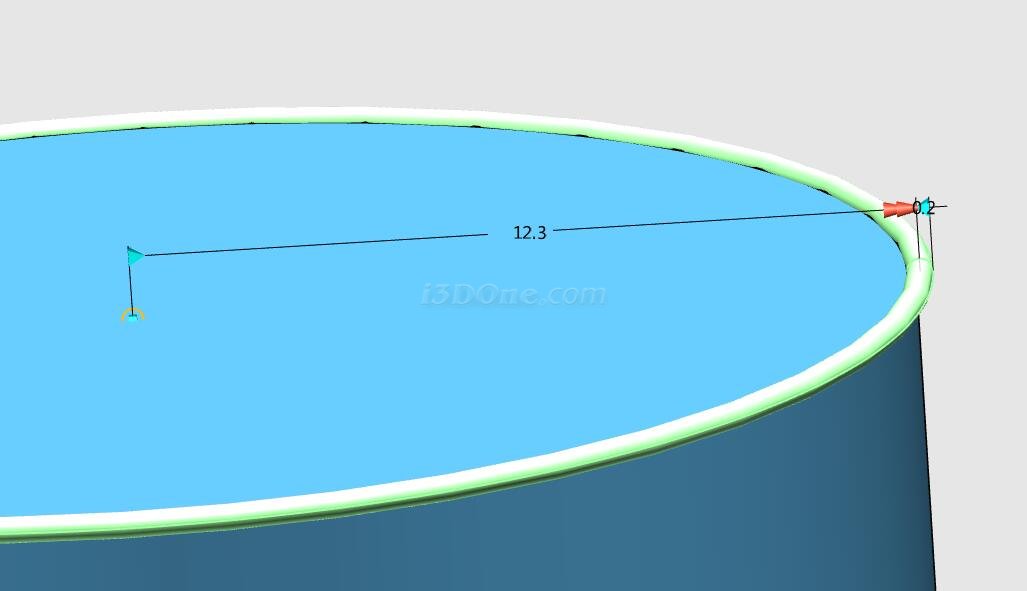

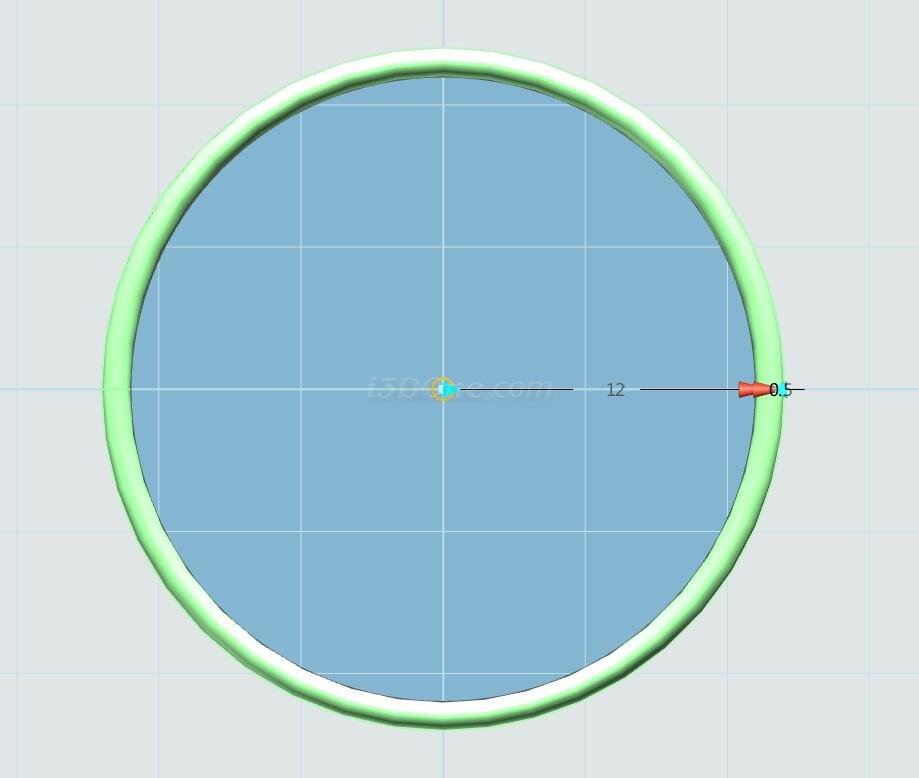

現在做尾圈上的幾個刻印效果，用基本題圓環來做。

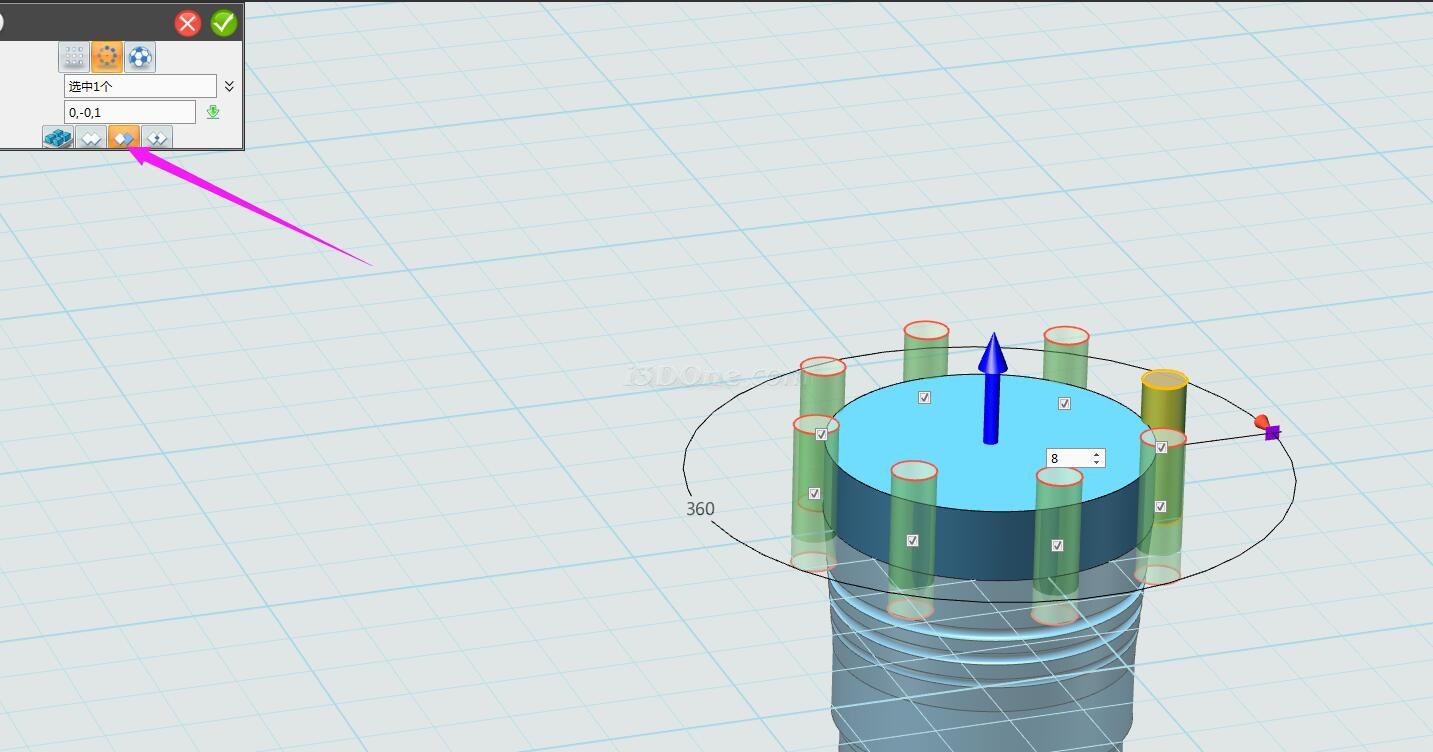

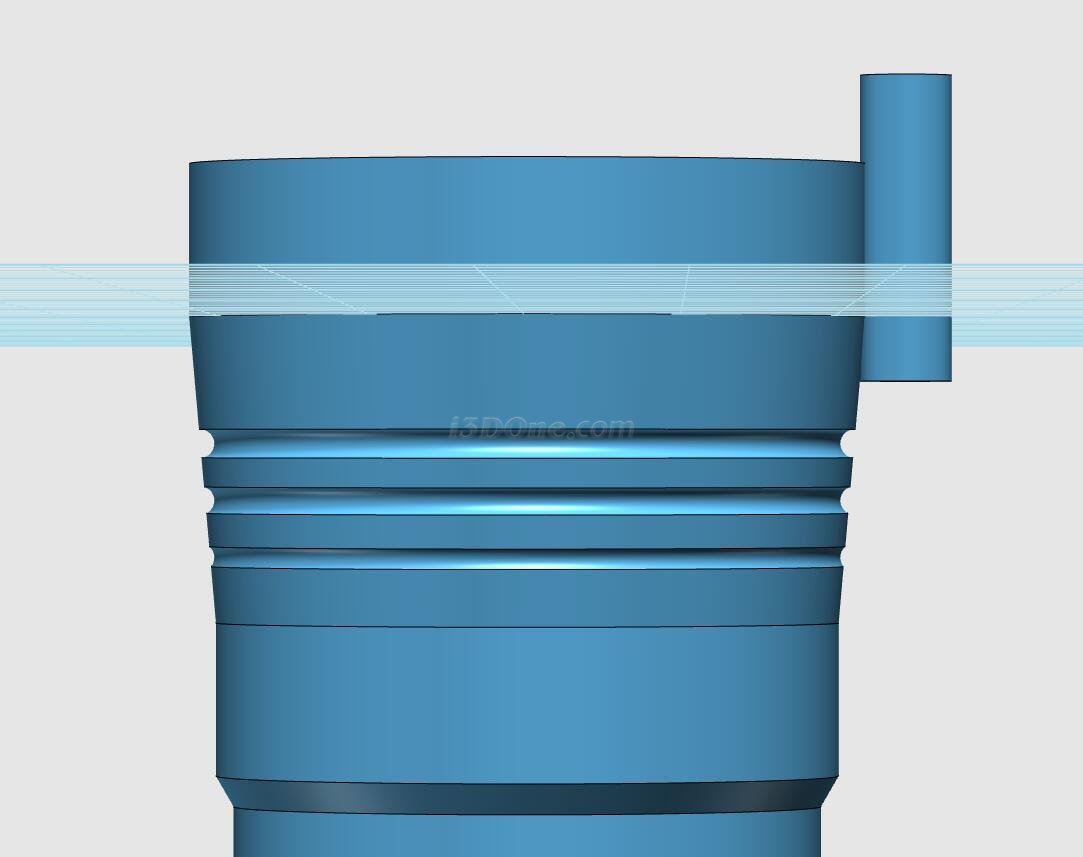

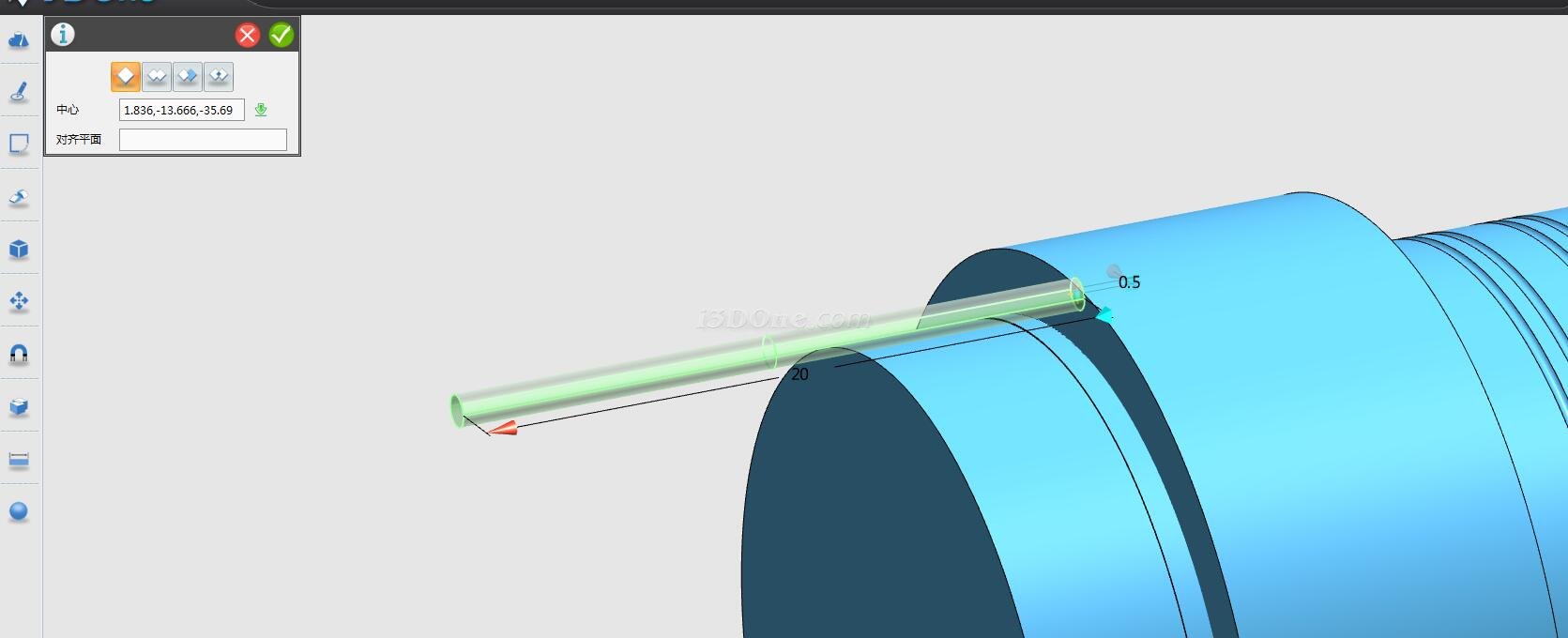

移動到指定位置并且做陣列。使用組合編輯將起減去。同樣尾部的豎立的溝壑效果也是一樣的方法，陣列之后將其減去。

得到下面的樣子之后，在其地面建立一個圓柱基本題然后減去。

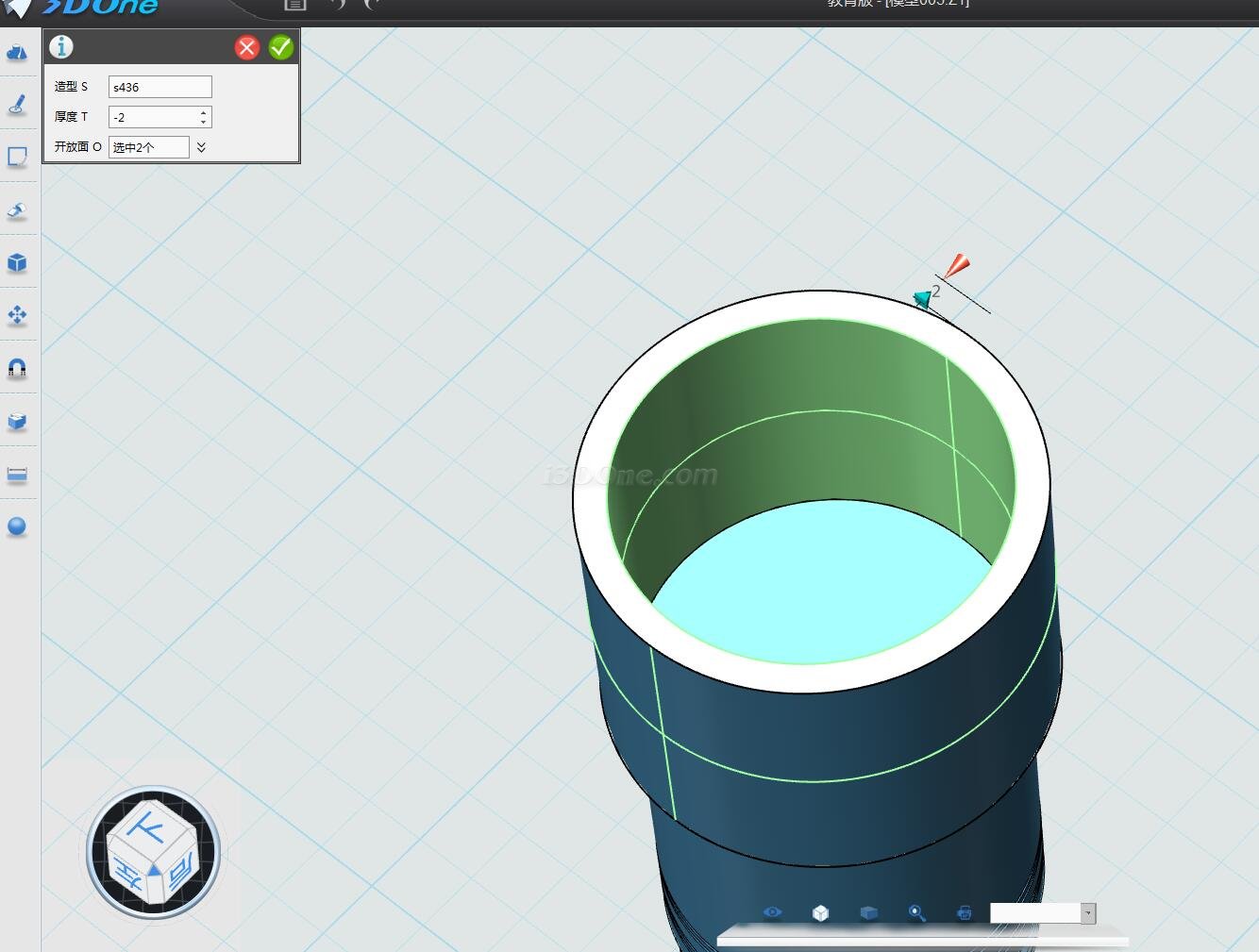

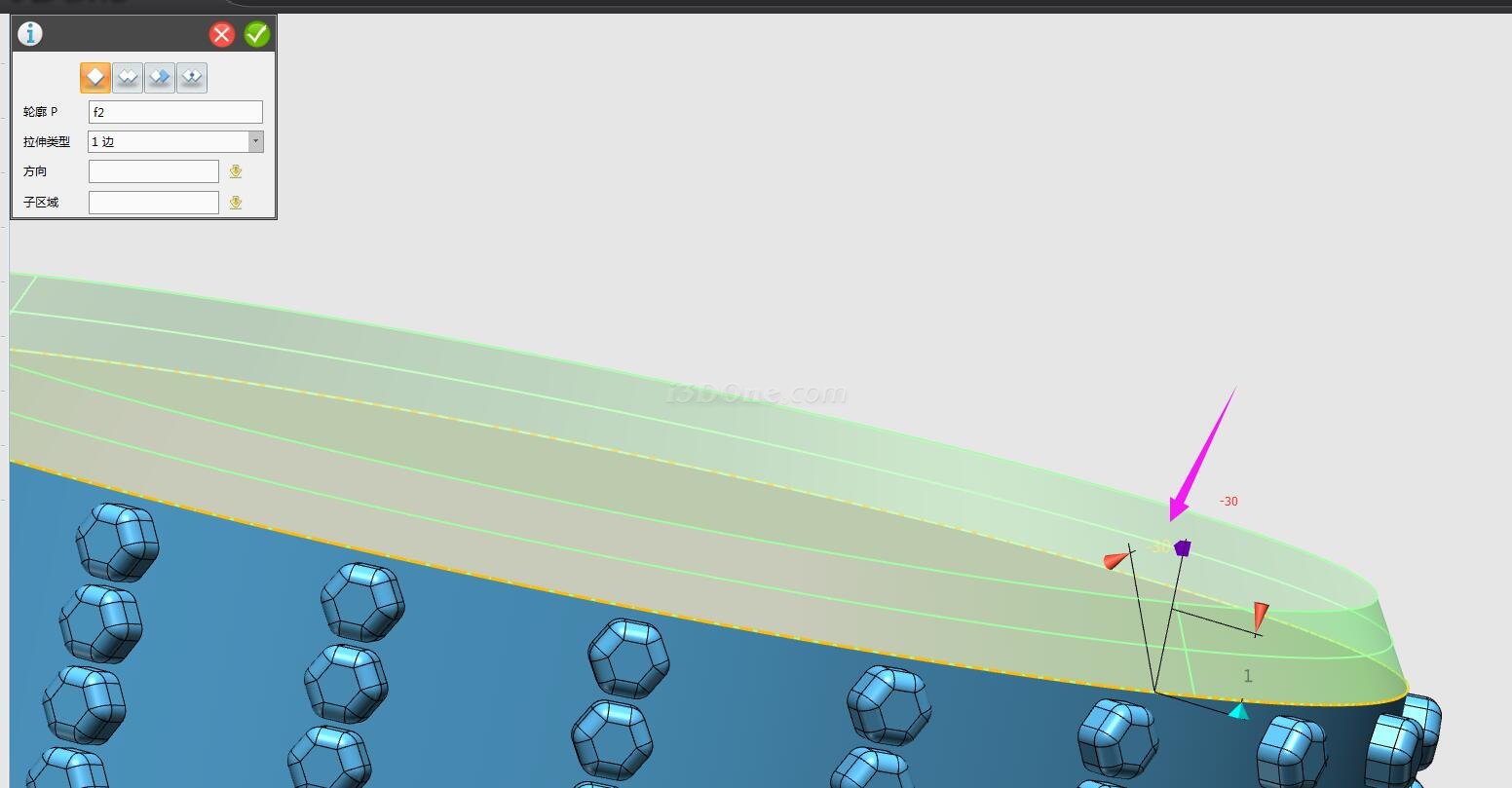

然后在地面內進行拉伸，如下圖：

拉伸之后進行圓角處理。上色。

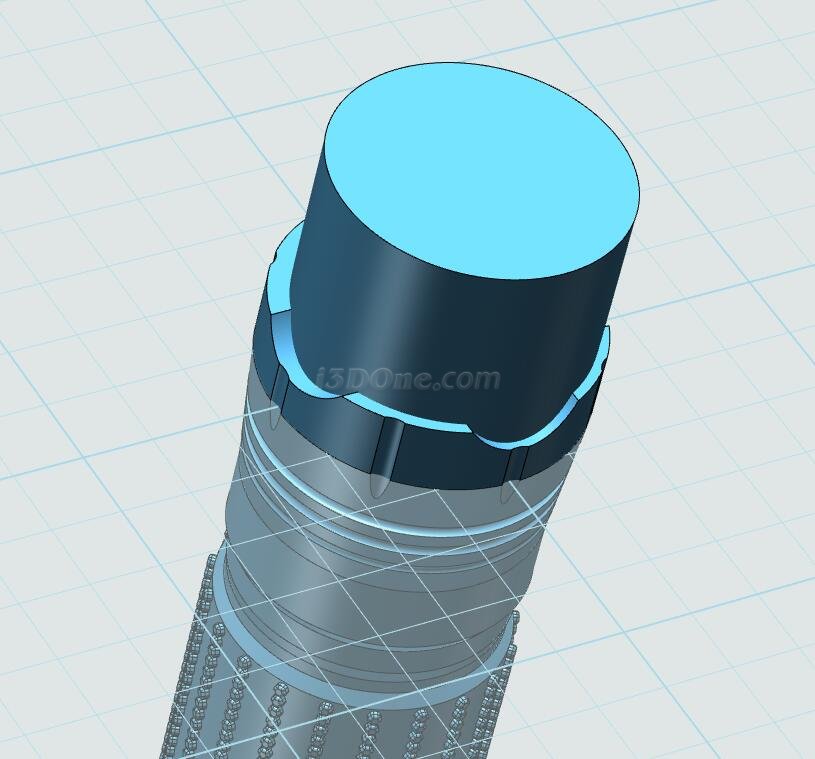

同樣的方法將電筒的前段部分用拉伸將起做完美。如下圖。

前端的溝壑下拉槽也建立基本體圓環將其減去即可。

前端外環也可以拉伸出來。如下圖。

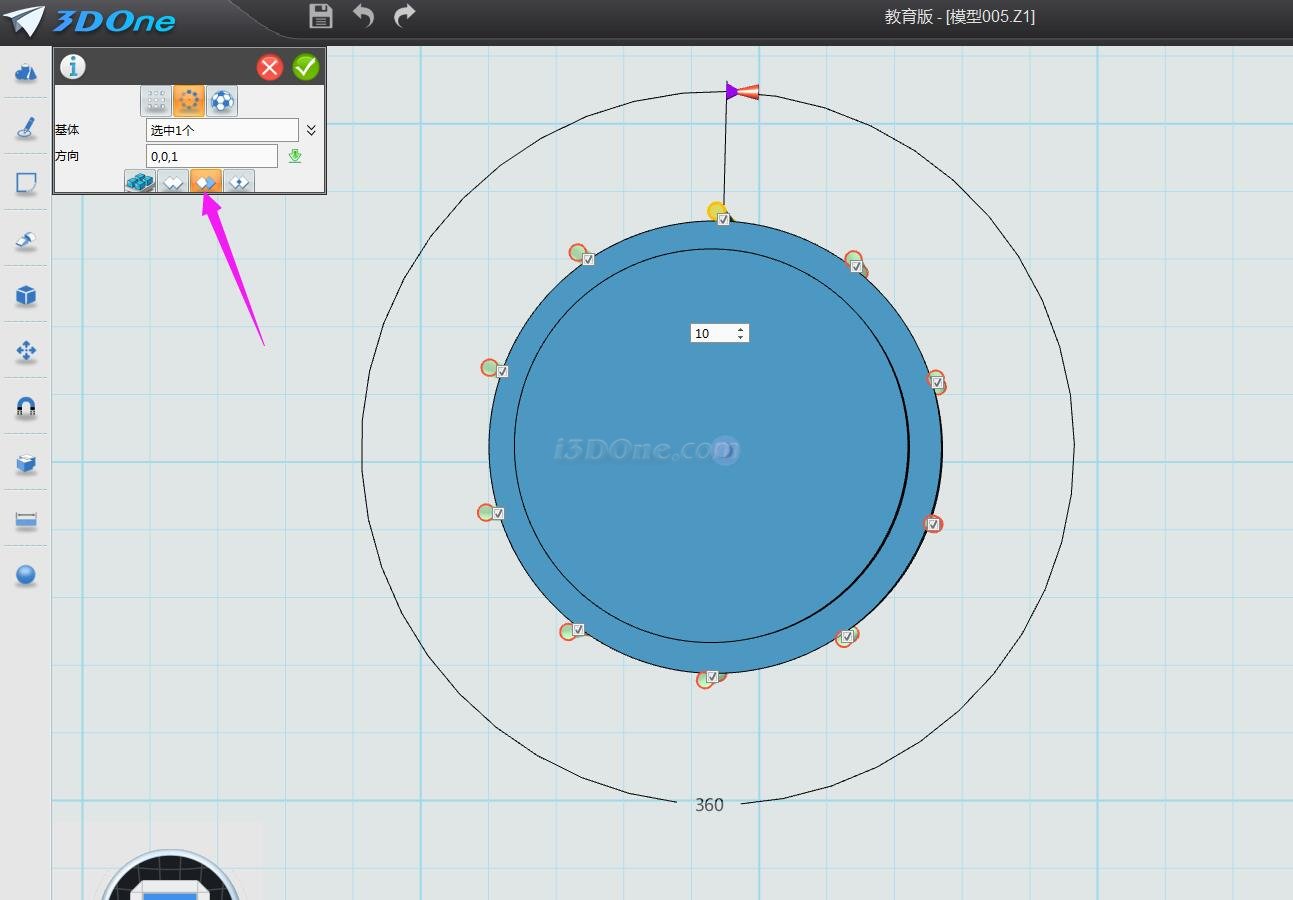

外環的溝壑效果，如下圖。繪制好之后陣列，并減去。

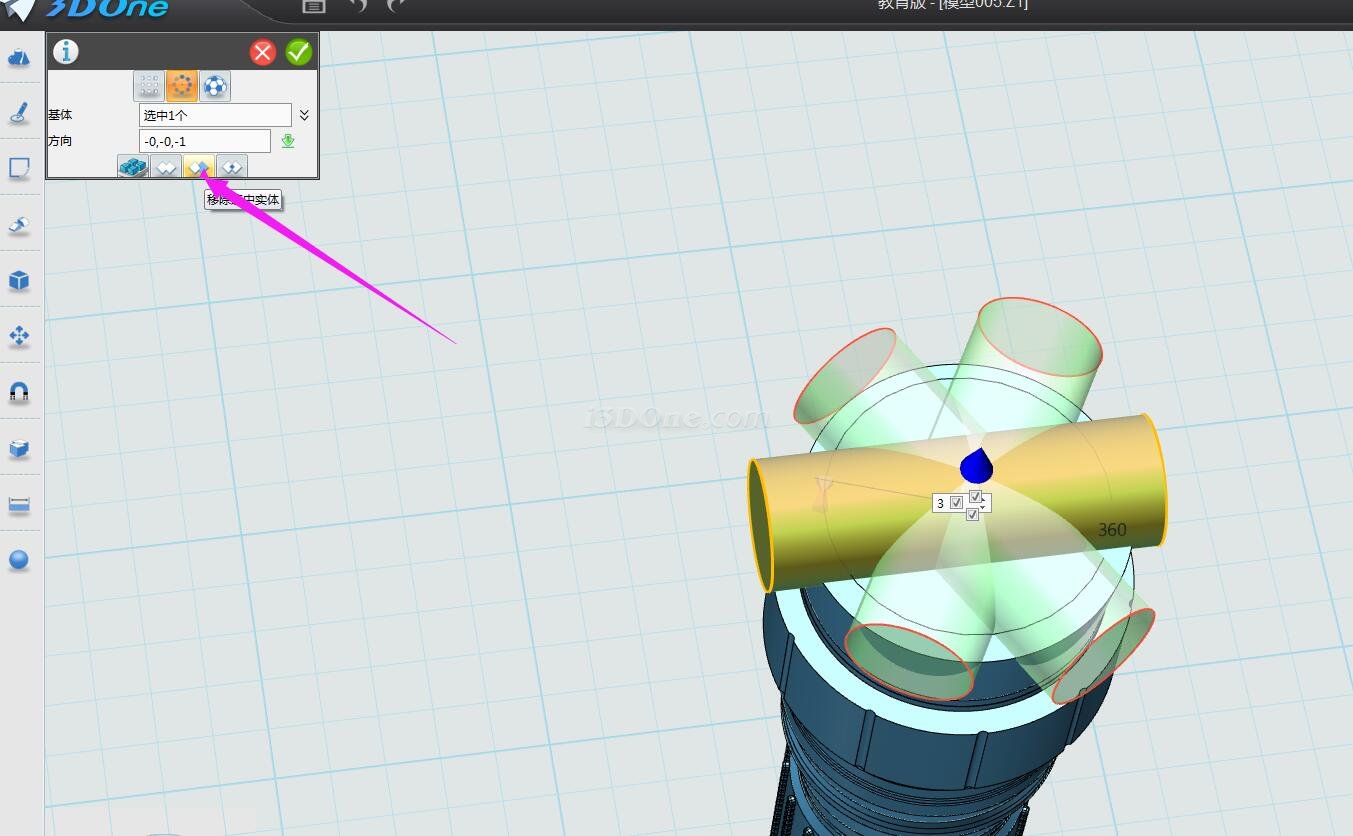

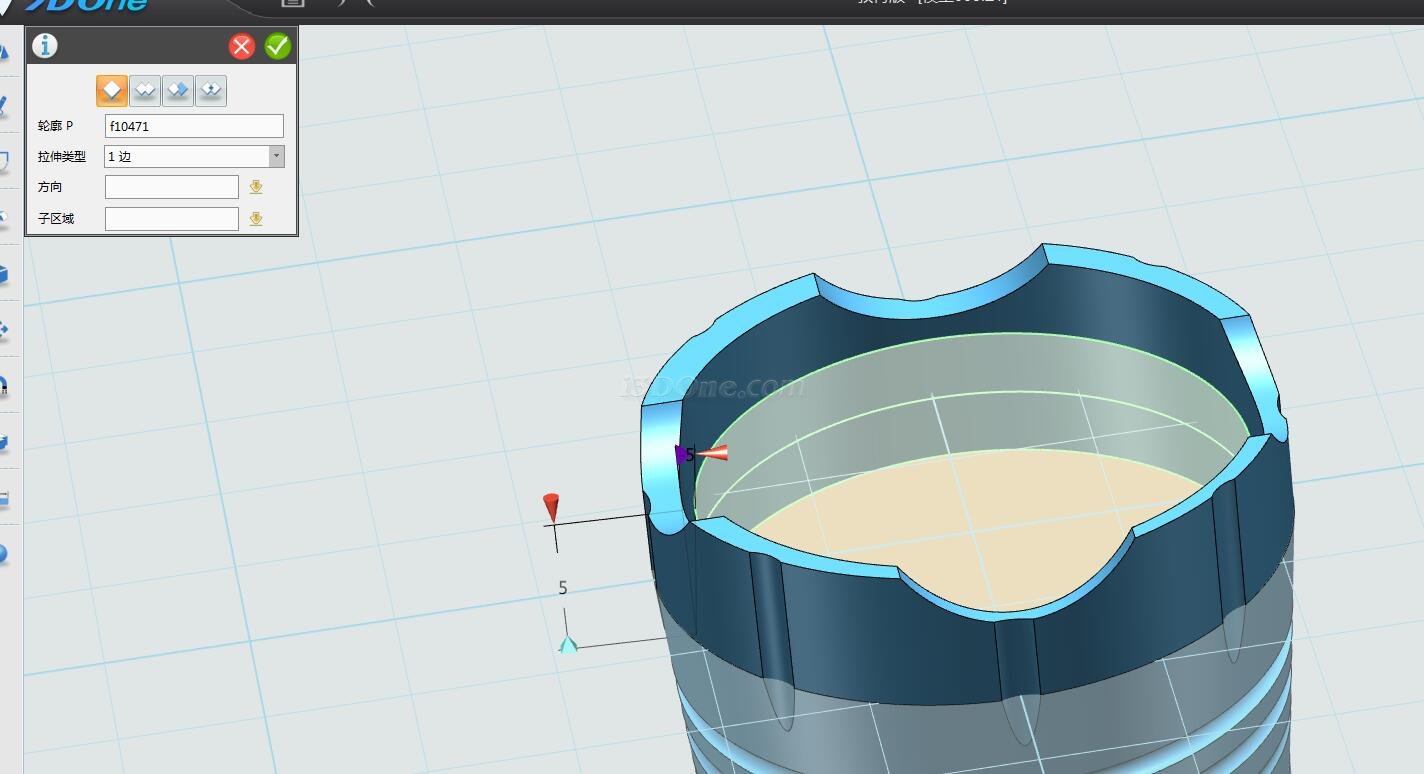

同樣前端的攻擊錘缺口也是一樣的做法，剛才忘記上圖，現在一樣的做法。如下圖。

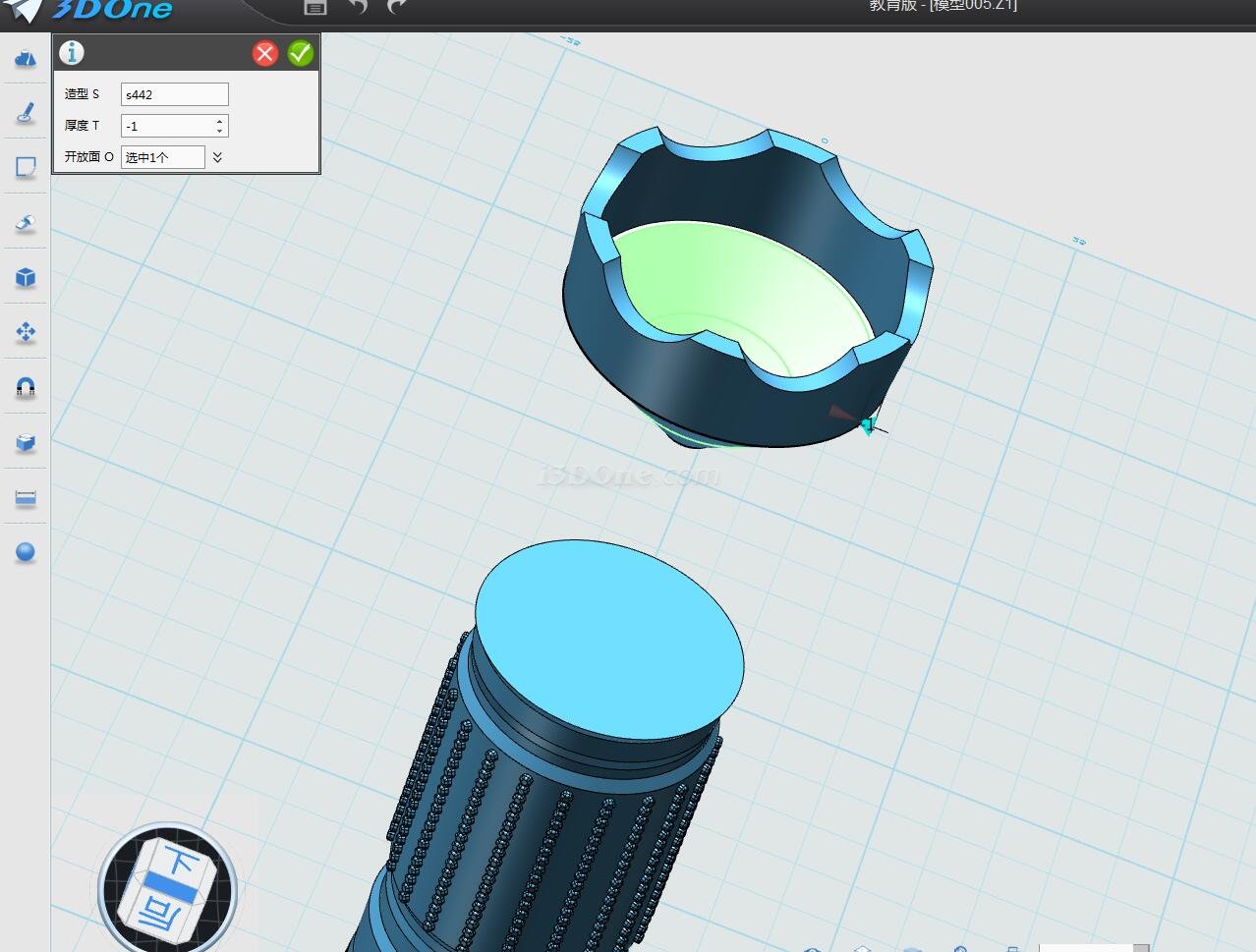

做完之后地面拉伸做出玻璃鏡面效果，隱藏部分方便看，再繪制一個圓錐，進行角度變形。得出鏡面碗效果。

大功告成。最后進行細節調整。材質渲染。

本文的圖紙下載：http://www.i3done.com/model/67036.html
