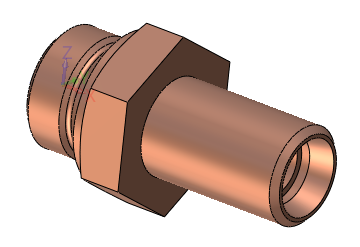

卡套式管接頭是適用于油、水、氣等非腐蝕性或腐蝕性介質的密封管接頭，與管道連接后，具有連接牢靠、密封性能好等特點，在煉油、化工、輕工、國防、航空、船舶等系統中被廣泛采用，這種卡套式管接頭也適用于各種機械工程、機床設備等液壓傳動管路。本次三維CAD設計實例教程中，小編將向大家演示如何使用中望3D來設計圖1中這款常見的卡套式管接頭。

圖1 卡套式管接頭

我們將分為草圖繪制、旋轉與切除這兩大步驟來完成設計：

第一步：繪制草圖。

1、草圖繪制是本次建模的基礎，我們先新建零件，單擊“新建草圖”按鈕，選擇“XY”平面進入草圖繪制；

2、如圖2所示，繪制一條水平線和一條豎直線，令兩者都過草圖圓點；

圖2 繪制水平線和豎直線

3、多次運用草圖工具欄中的“偏移”工具，將豎線向右在16mm、18mm、29mm、64mm處偏移出多條直線，將橫線向上在6mm、11mm、13.5mm、17mm、20mm處偏移出多條直線，效果如圖3所示；

圖3 繪制多條偏移線

4、單擊草圖工具欄中“劃線修剪”工具，用鼠標滑過要修剪的直線部分，得到如圖4所示輪廓；

圖4 修剪后輪廓線圖

5、單擊約束工具欄中“自動約束”，對草圖進行約束，如圖5所示；

圖5 自動約束

6、單擊草圖工具欄中的“直線”按鈕，繪制如圖6、圖7輪廓并約束尺寸；


圖6  繪制退刀曹處直線

圖7  繪制接口處直線

7、單擊草圖工具欄中“劃線修剪”按鈕，將圖形裁剪到如圖8樣式；

圖8 修剪圖紙后的效果

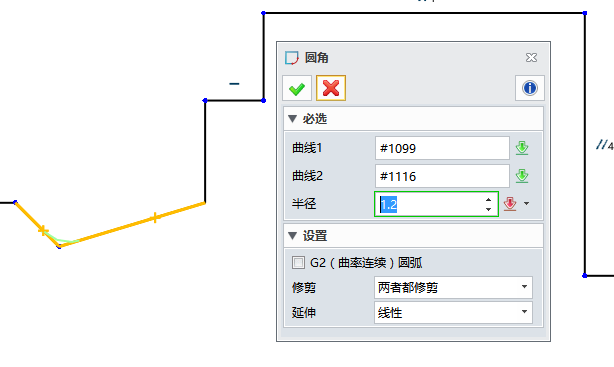

8、單擊草圖工具欄中“圓角”按鈕，設置圓角為“1.2mm”，如圖9所示；


圖9 繪制圓角

9、單擊草圖工具欄中“倒角”按鈕，設置倒角大小為“1.5”，在圖10位置進行處理；

圖10繪制倒角

第二步：旋轉與切除。

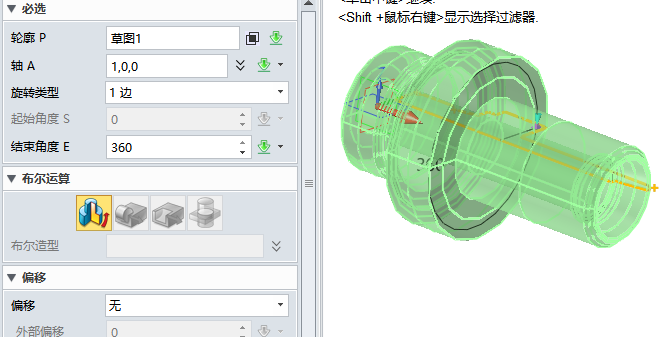

1、單擊造型工具欄“旋轉”按鈕，選擇X軸為旋轉軸，旋轉角度設置為360°，旋轉出管接頭的基本形狀，如圖11所示；


圖11 旋轉操作效果

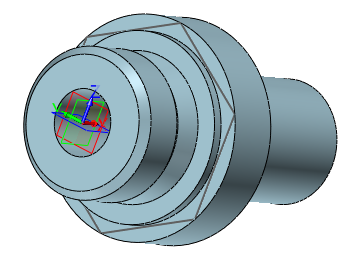

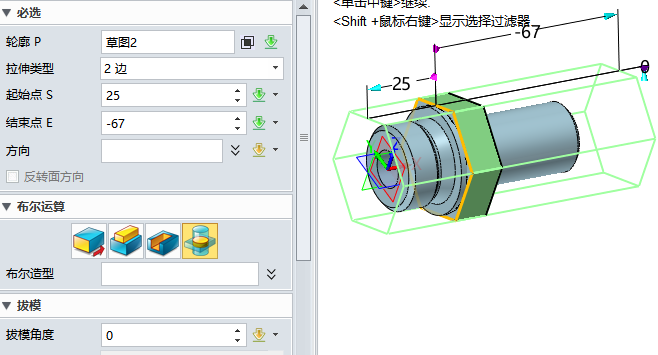

2、在如圖12所示位置繪制草圖正六邊形，然后進行拉伸布爾運算，選擇交運算，如圖13設置；

圖12 繪制正六邊形


圖13 拉伸布爾運算操作

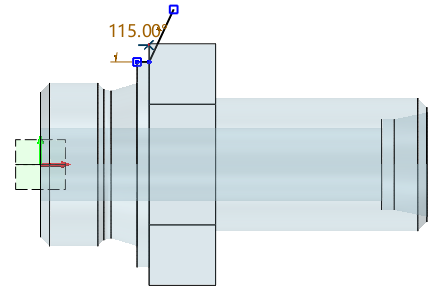

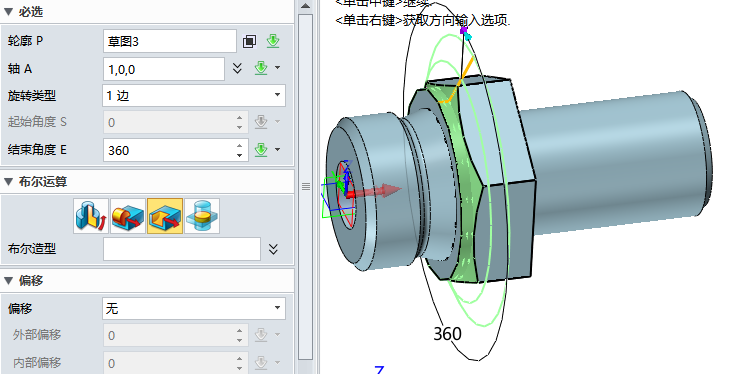

3、選擇“XZ”平面為基準面繪制草圖，角為115°，如圖14，單擊旋轉按鈕，選擇X軸為旋轉中線，進行360°旋轉切除操作，如圖15所示；

圖14 旋轉切除線草圖


圖15 旋轉切除操作

4、通過旋轉、拉伸和簡單的切除操作即可完成創建管接頭，圖16則是最后的設計結果。

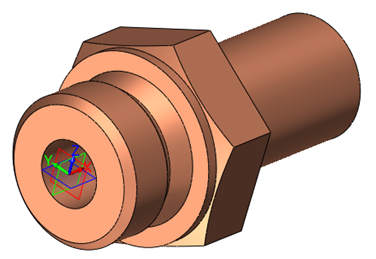

圖16 管接頭完成模型

在本設計案例中，我們主要運用到了圓角、倒角、偏移、裁剪實體等基礎功能，再加上旋轉和切除功能的綜合運用，即可快速地設計出卡套式管接頭。其實，本案例中所運用到的相關功能，如果能熟練掌握，熟悉運用，對設計師進行其他產品設計也是非常有幫助的，中望3D是專業的三維CAD/CAM設計軟件，具有易學易用、操作便捷的特點，能支持設計師高效地完成各項設計任務。
