在產品設計和制造過程中，為了更清楚地掌握產品的內部結構，工程師們經常需要通過三維CAD軟件的剖面視圖功能來了解產品的結構情況。新發布的中望 3D2017版，對剖面視圖的功能進行了升級強化，更加智能，有助于工程師們更好地掌握產品內部信息。下面，我們以圖1中的聯軸器為例，一起來看看中望 3D2017版剖面視圖功能的新亮點。




圖1聯軸器

亮點一：提供智能手柄控制剖面

工程師只需要通過鼠標，即可對模型進行直接拖拽移動，并且通過360°旋轉坐標軸來控剖面位置，從而獲得需要的剖面效果，如圖2所示。

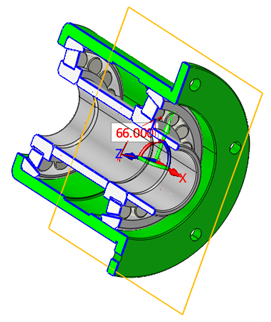

圖2智能手柄控制剖面

亮點二：動態剖面視圖保存功能

視圖管理器新增了“剖面視圖”節點，可用于保存創建的剖面視圖，如圖3所示，保存后的剖面視圖支持重定義、重命名、刪除和激活等操作。

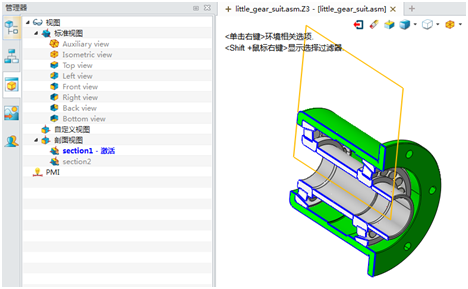

圖3視圖管理器新增“剖面視圖”

在3D環境定義并保存的“剖面視圖”，可直接應用到工程圖中“軸測剖視圖”的創建，如圖4所示，更加方便快捷。

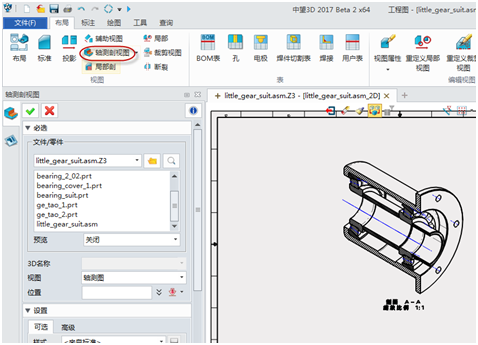

圖4 工程圖中“軸測剖視圖”

亮點三：剖面視圖支持不同模式

剖面視圖支持在線框、著色、消隱、分析、組合等顯示模式下顯示剖面視圖，如圖5所示。

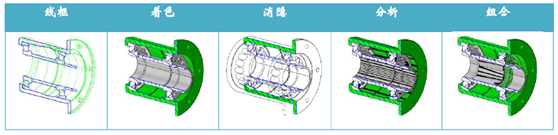

圖5剖面視圖支持不同模式

亮點四：剖面視圖支持尺寸測量

升級強化后的剖面視圖功能，支持在動態剖面視圖命令過程中測量相關的尺寸，如圖6所示。

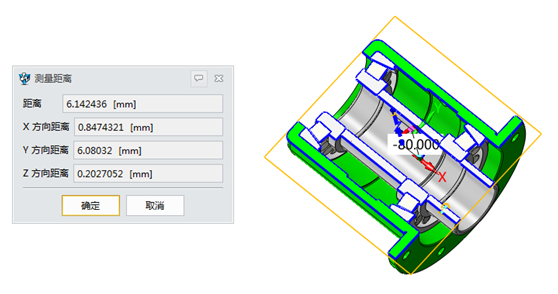

圖6剖面尺寸測量

中望3D2017版的剖面視圖功能，新增了智能手柄控制、保存、多模式顯示、尺寸測量等功能亮點，強化后的剖面視圖更加貼合工程師的應用需求，并且操作便 捷，能幫助工程師更加清晰、全面地掌握產品的內部結構。
