在制造型企業中，除了設計部之外，諸如質檢部、業務部等其他部門在工作過程中也需要使用三維CAD軟件進行查圖看圖，而在這個過程中，軟件在查看零件屬性的功能方面直接影響到了工程師們的工作效率，特別是對于非設計部門的查看者，信息全面、操作便捷的零件屬性查看功能，可以幫助他們快速掌握產品信息。新發布的中望3D2017版進一步強化了查看零件屬性方面的功能，本篇文章將向大家介紹新版本中該功能的情況。

中望3D2017版在“零件屬性”里增加了一個物理屬性，把零件材料、尺寸規格、面積、質量等信息統一起來，讓使用者一目了然。

使用時，我們可以通過“下拉菜單屬性-零件屬性-物理選項”這個路徑調用出該功能。如圖1所示，在“物理”選項中，我們能夠清晰地獲取材料、密度、面積、體積等詳細信息。

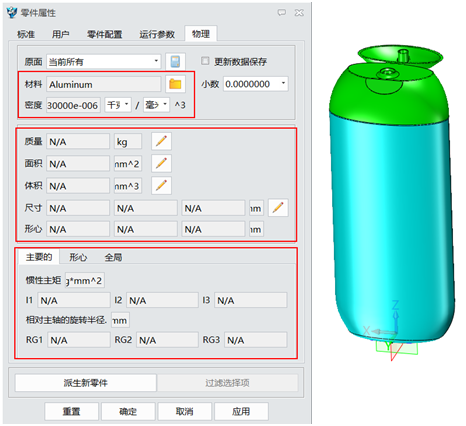

圖1 零件屬性中的物理選項界面

在測量前一般需要先指定測量范圍，可在“原面”選項下拉，有4種不同的計算范圍，如圖2所示。


圖2 計算范圍選項

● 當前所有：計算當前對象包含的所有對象，且所有對象以存在于當前對象的狀態計算。

● 所有原對象：計算當前對象包含的所有對象，但所有對象以其原始實例的信息或狀態，非在當前對象的實例狀態計算。

● 僅當前零件：計算當前對象包含的所有組件里類型為零件的對象，且各對象以其在當前對象的狀態計算，對象類型為裝配的組件，將不包含在計算范圍內。

● 僅原零件：類似于“僅當前零件”，計算當前對象包含的所有組件里類型為零件的對象，但各對象以其原始對象的信息或狀態計算，對象類型為裝配的組件 ，將不包含在計算范圍內。

這樣，工程師就可以根據產品屬性及計算要求選擇對應的選項。

選擇完計算范圍后，可以指定零件材料屬性來確定密度大小，如圖3所示。


圖3 指定材料確定密度

設定完材料后，點選更新按鈕，如圖4所示，更新后就能自動算出常用的質量、面積、體積、尺寸、形心等常用幾何數據，讓工程師一次操作就能實現多數據的測量，非常便捷高效。

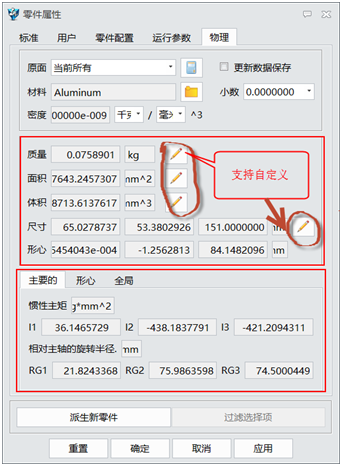

圖4 更新后多項數據一目了然

除此之外，更新后所獲得的這些測量數據也可以被應用到BOM表上，方便調用，如圖5、圖6所示。

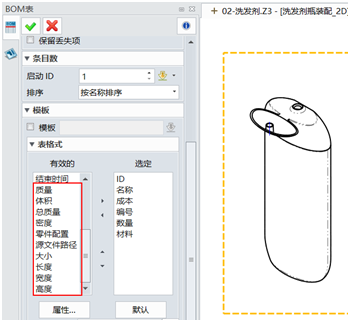

圖5 BOM表設置


圖6 BOM表明細

經過了本文的介紹，相信大家對中望3D2017版新的物理測量功能都有了更全面的了解，無論你是三維軟件的應用能手，還是僅用于查圖看圖的新手，在中望 3D2017版的支持下，都能便捷高效地查詢到產品的質量、面積、體積、尺寸、形心等常用數據，切實提高工作效率。
