最近自己在摸索中望3D這款三維CAD軟件，使用不久，發現這款軟件非常適合中國人的操作習慣。與主流的三維CAD軟件相比，功能也毫不遜色。總體而言，是一款非常優秀的國產三維CAD軟件。今天就嘗試一下在中望3D中利用方程式變量化來設計零件。

       以下均以一個簡單回旋體為例：

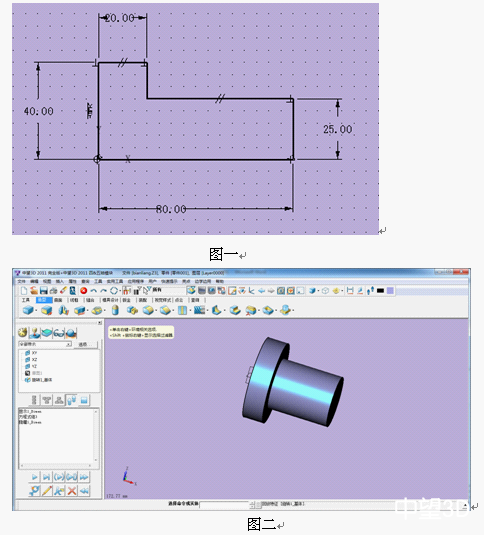

       一、繪制零件輪廓，尺寸如下（圖一）：

       二、使用旋轉拉伸命令生成模型（圖二）：

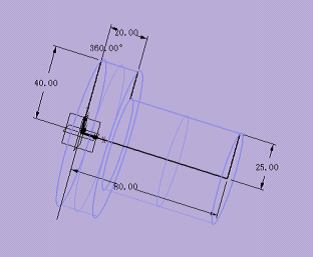

       三、切換顯示方式為線框方式，將尺寸顯示出來（圖三）：

圖三

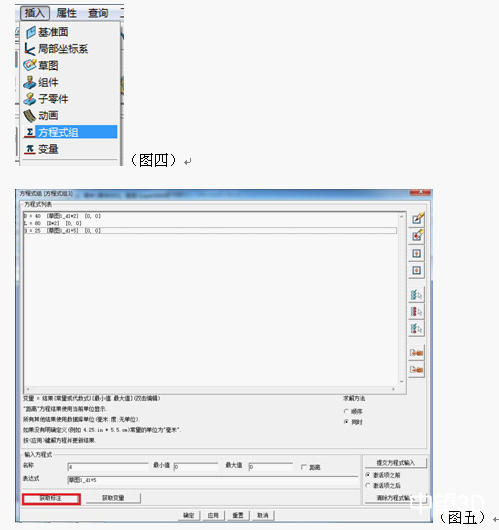

       四、點擊“插入”菜單中的“方程式組”，在如下對話框中的表達式處點擊圖中紅框所示“獲取標注”，選取尺寸為20的標注，即圖中表達式中的“草圖1_d1”，逐個設置各個變量（圖四、五）。

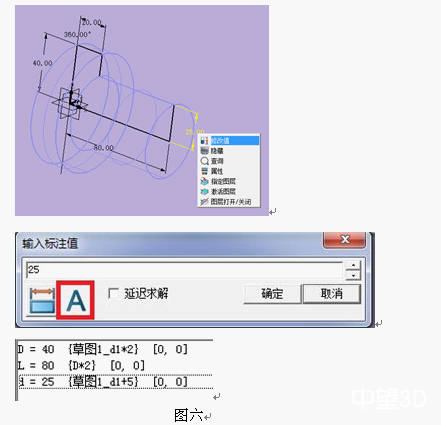

       五、逐個修改除了尺寸為20以外的各個尺寸值，在出現的對話框中選擇中紅框所示“A”，在出現的變量對話框中，逐個設置尺寸值為40、25、80對應的變量為如圖六所示：

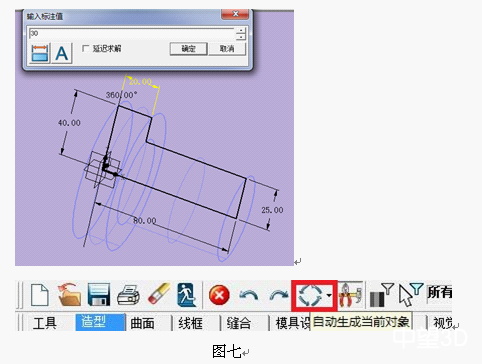

       六、修改尺寸值20為30，點擊回放按鈕進行刷新（圖七）。

       七、結果圖如下，切換顯示方式為著色（圖八）。

圖八
