機械設計：制圖老手常用的10個技巧
我們在做機械設計的時候，經常會發現制圖老手，會有一些非常實用的技巧，其實有些并不復雜，但是就是能節省非常多的重復時間，提高了不少制圖效率，今天我們給大家?guī)淼木褪鞘畟€簡單易上手的機械設計技巧。

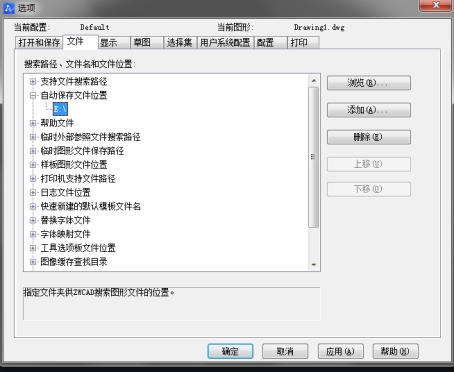

1.你打開CAD軟件之后，第一步，就是設置自動保存。在經歷過一兩次死機之后，你就知道這一步的重要意義了。依次點擊工具-選項-文件。

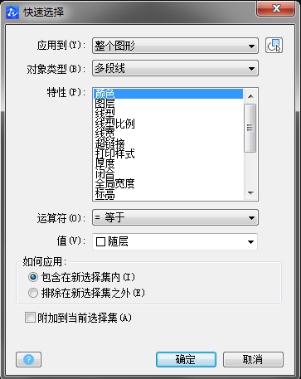

2.合理使用快速選擇：即打開工具-快速選擇。可以直接刪除某一類，在使用上會比圖層更好用。
3.試試看Ctrl+0，你會發現整個世界都開闊了。不喜歡的話再按一次Ctrl+0可以返回。

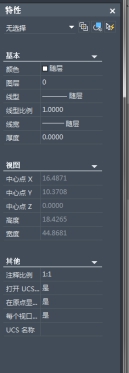

4.Ctrl+1可以直接調出特性欄，可以吧特性欄移動到屏幕左側，選取了對象之后，除了會顯示對象的特性，還可以直接就修改。同樣可以試試Ctrl+2的功能。

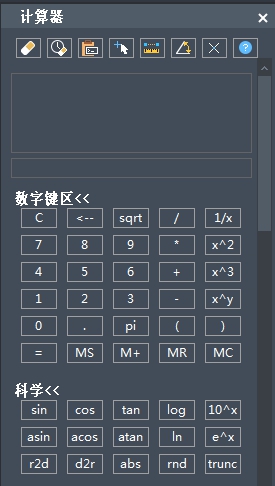

5.Ctrl+8可以直接調出來計算器。在遇到計算但是手頭上又沒有計算器的時候，這個功能超級簡單實用。
6. 復制之后，用Ctrl+Shift+V可以粘貼成塊。這個非常重要，雙擊酷愛可以直接編輯。有些重復性標準的東西，用塊可以在一張圖中對比前后修改情況。
7. Ctrl+z是撤回，即取消前一步操作，怎么樣，是不是比鼠標點擊菜單的撤銷按鍵要簡單的多？
8. 雙擊鼠標中鍵試試看！相當于zoom e，超級簡單實用，你試試就知道了。
9. sc快捷鍵可以快速修改標注，我們需要將標注放大到相應倍數的時候，框選說要放大的標注，然后再用縮放比例的快捷鍵sc可以更快完成。
10. re命令也是非常實用的，除了處理“圓變成多邊形”以及“圖框無法縮小”這兩個問題之外，在填充的時候遇到復雜的圓弧時候，有時候CAD會提示圖形沒有閉合，這個時候就用re命令，完全可以解決！
